STM32CubeMX软件介绍及工程文件生成

目录

一、STM32CubeMX 简介

二、STM32CubeMX软件使用

2.1 首先选择我们所使用的芯片

2.2 选择芯片后如图所示

2.3 在Clock Configuration里配置芯片的时钟树

2.4 生成工程文件

2.5 打开工程文件

 三 总结

---

一、STM32CubeMX 简介

    STM32CubeMX 是用于 32 位 ARM Cortex STM32 微控制器的图形工具。它通过分步过程可以非常轻松地配置STM32微控制器和微处理器，以及为Arm® Cortex®-M内核或面向Arm® Cortex®-A内核的特定Linux®设备树生成相应的初始化C代码。

STM32CubeMX 是 ST 意法半导体近几年来大力推荐的STM32 芯片图形化配置工具，通过自己对硬件的需要，进行选择，而后可以快速生成代码，减少开发人员的开发难度，时间和花销。

 在介绍STM32CubeMX使用前，首先介绍一下STM32HAL固件库

通过STM32CubeMX配置出的工程文件是采用的HAL固件库，HAL固件库是Hardware Abstraction Layer的缩写，中文名称是：硬件抽象层。HAL库是ST公司为STM32的MCU最新推出的抽象层嵌入式软件，为更方便的实现跨STM32产品的最大可移植性。

随着HAL库的推出，ST公司也逐渐放弃了标准库的更新，其中F1系列的标准库已经很多年没有更新了。和标准库对比起来，STM32的HAL库更加的抽象，ST最终的目的是要实现在STM32系列MCU之间无缝移植，甚至在其他MCU也能实现快速移植。

二、STM32CubeMX软件使用

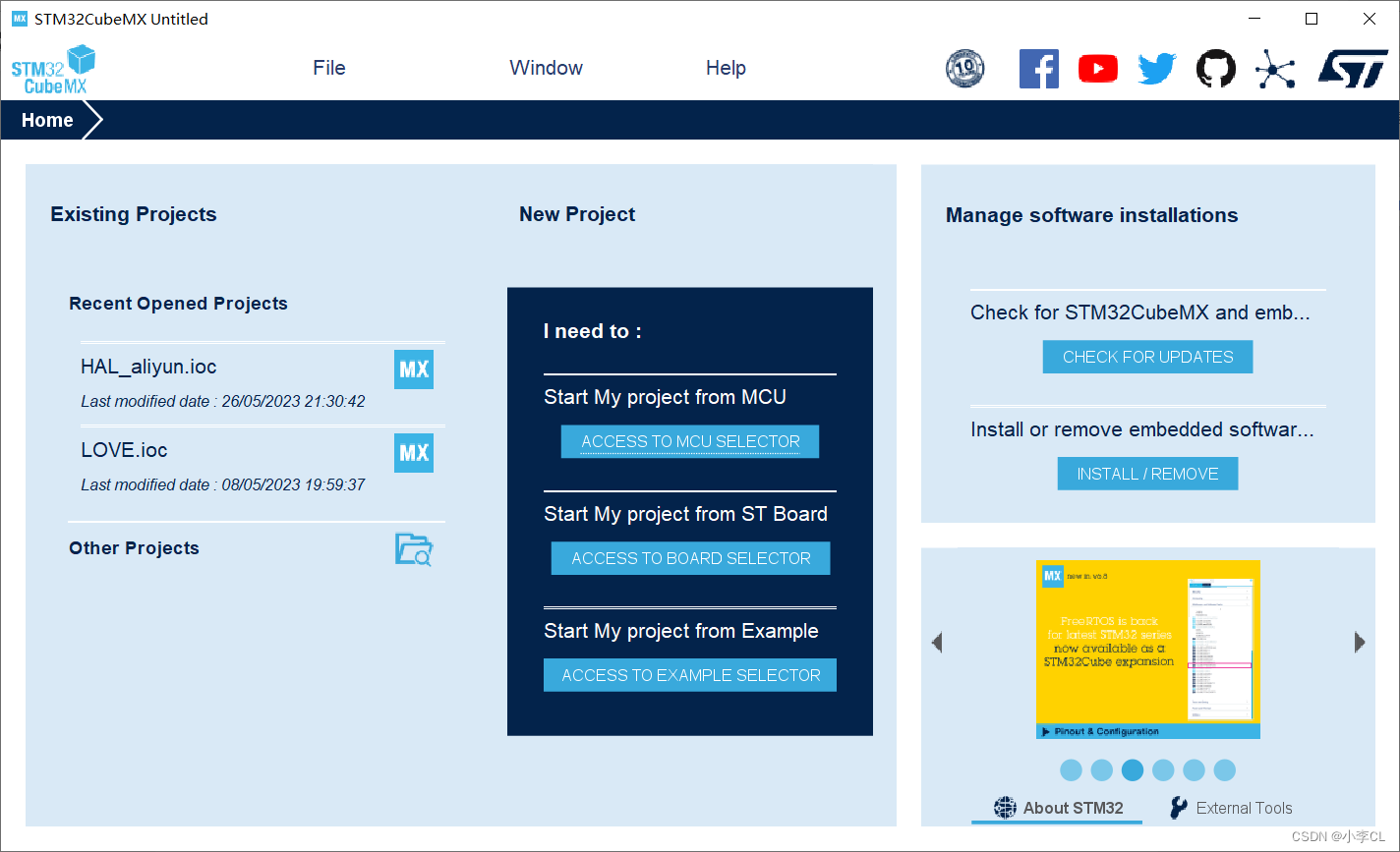

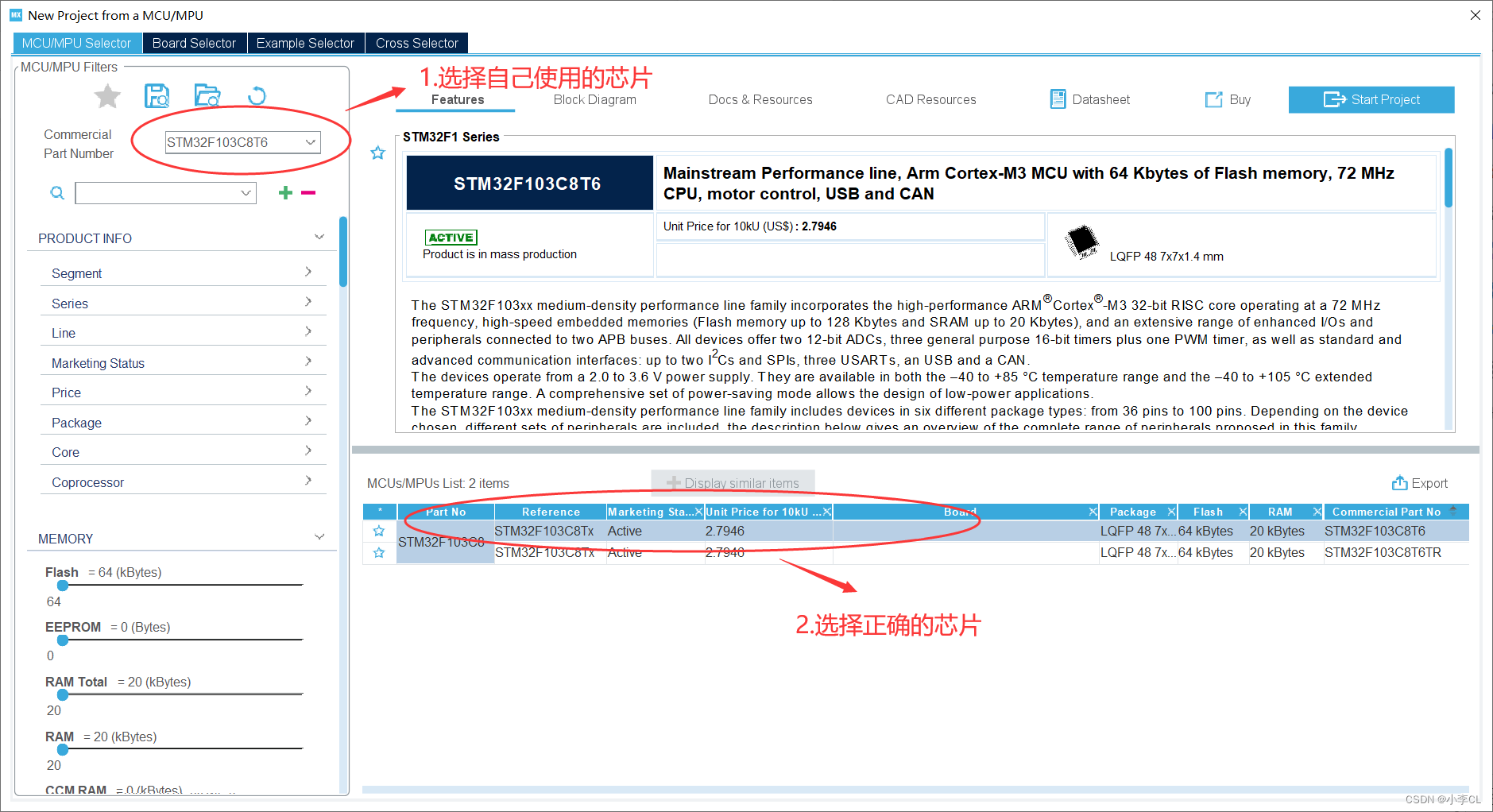

2.1 首先选择我们所使用的芯片

这里我使用的是stm32f103c8t6的芯片，双击芯片所在行。

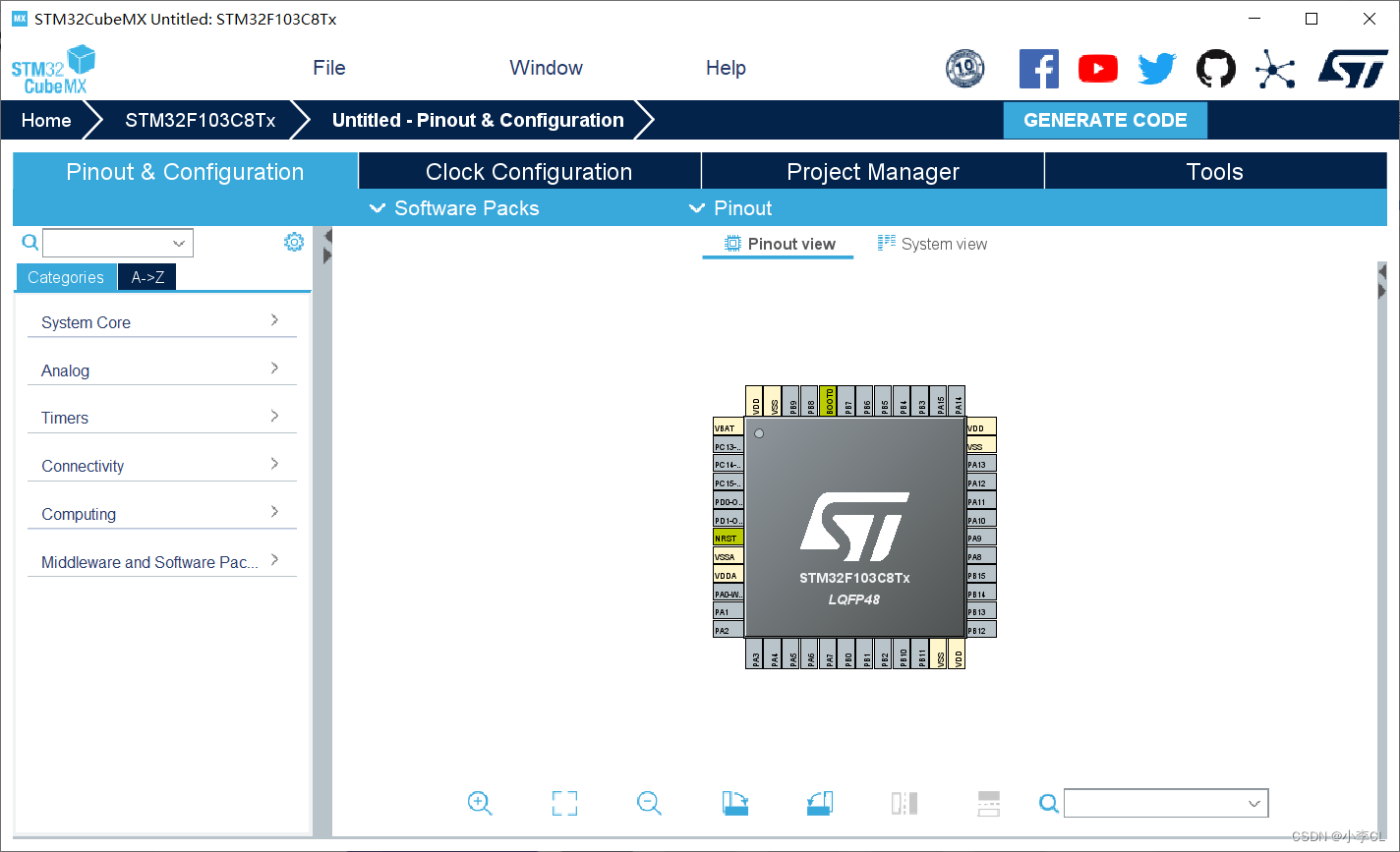

2.2 选择芯片后如图所示

左侧是芯片所有的功能模块，右边可以双击芯片引脚配置成自己需要的功能。

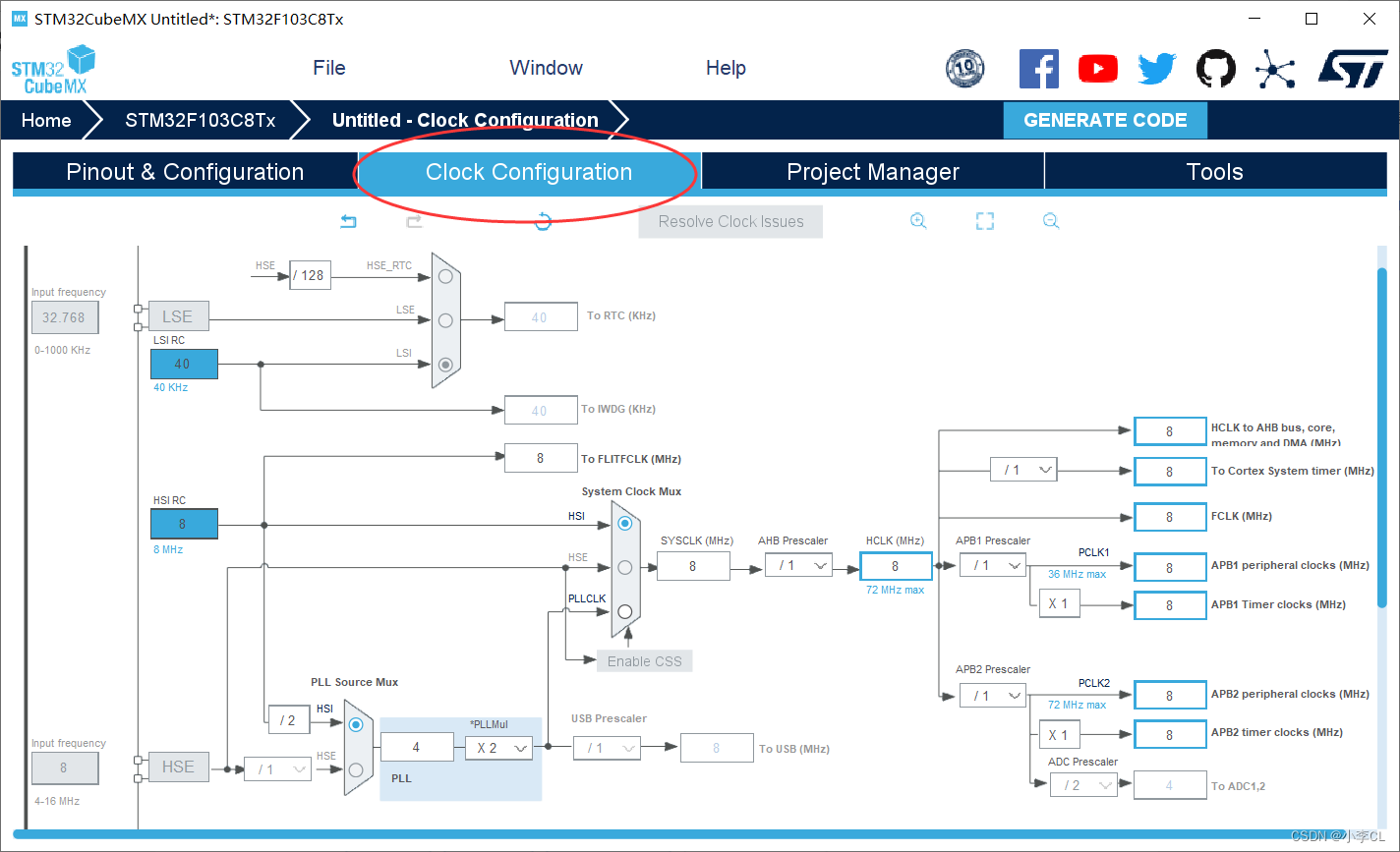

2.3 在Clock Configuration里配置芯片的时钟树

stm32f103c8默认是8M赫兹的系统时钟。

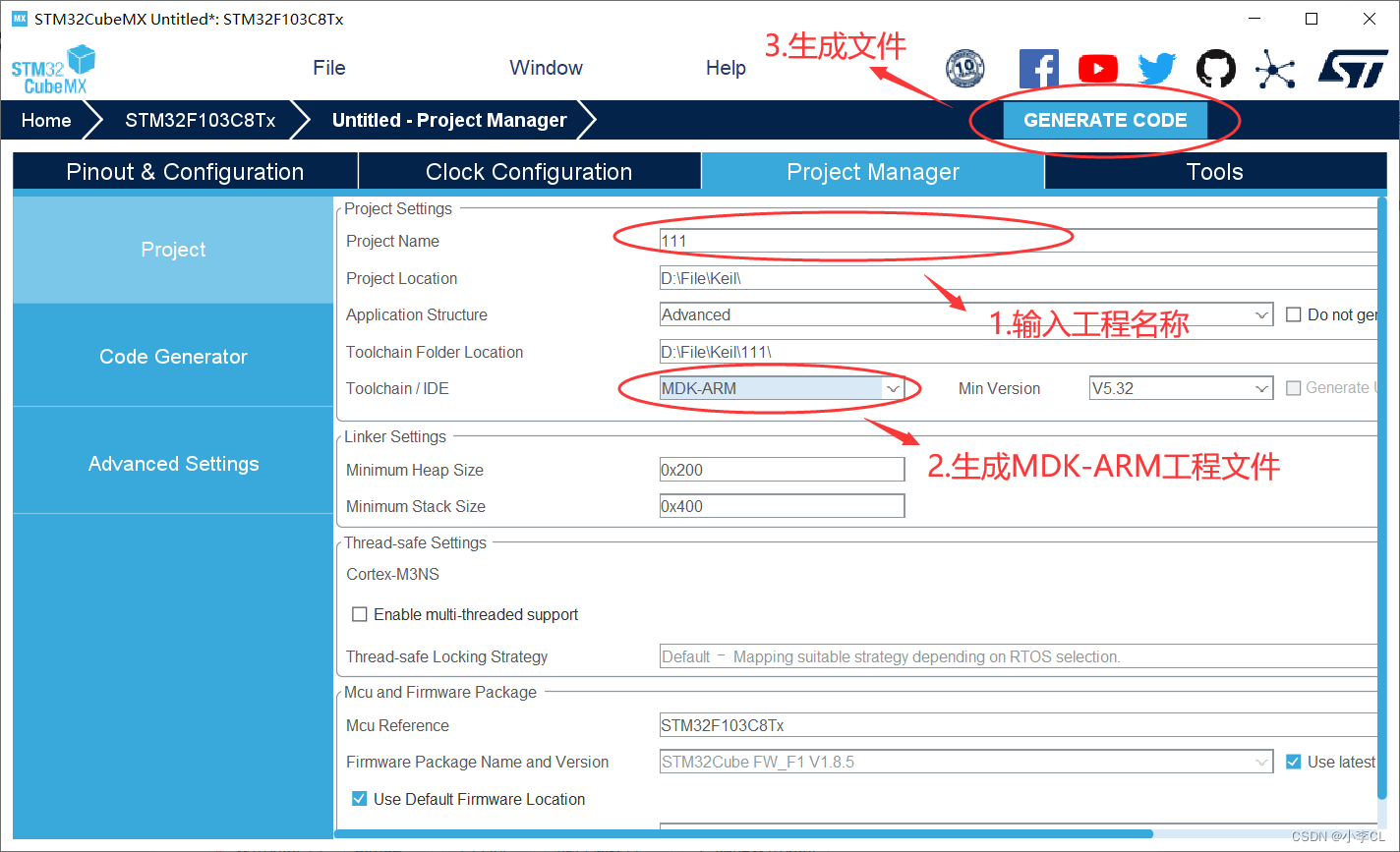

2.4 生成工程文件

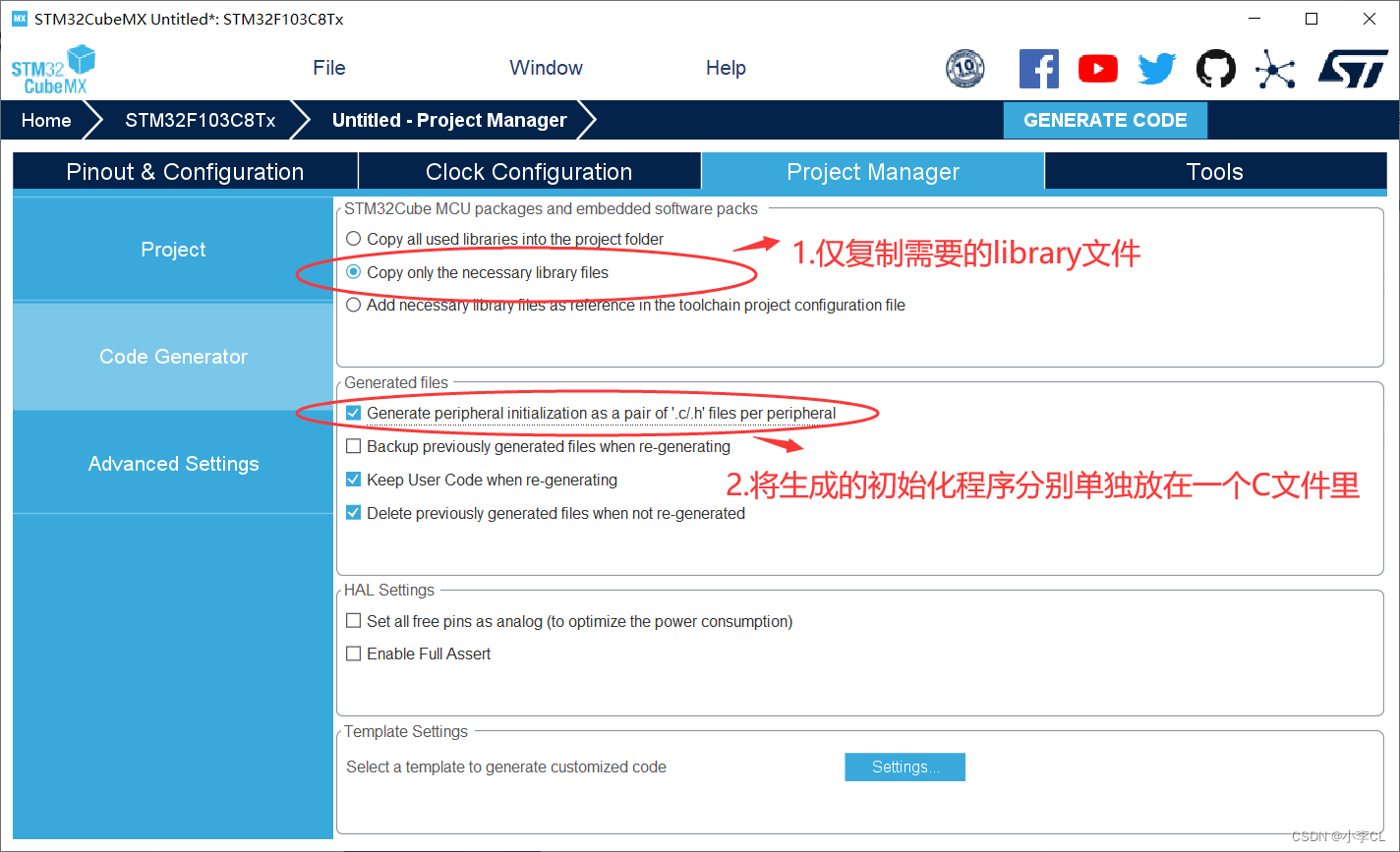

配置好引脚功能及定义后，点击project Manager生成工程文件 ，需要注意的是生成前要先去Code Generator里勾选一些选项，可以让程序更加简洁清晰。

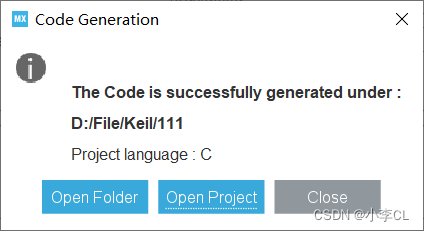

2.5 打开工程文件

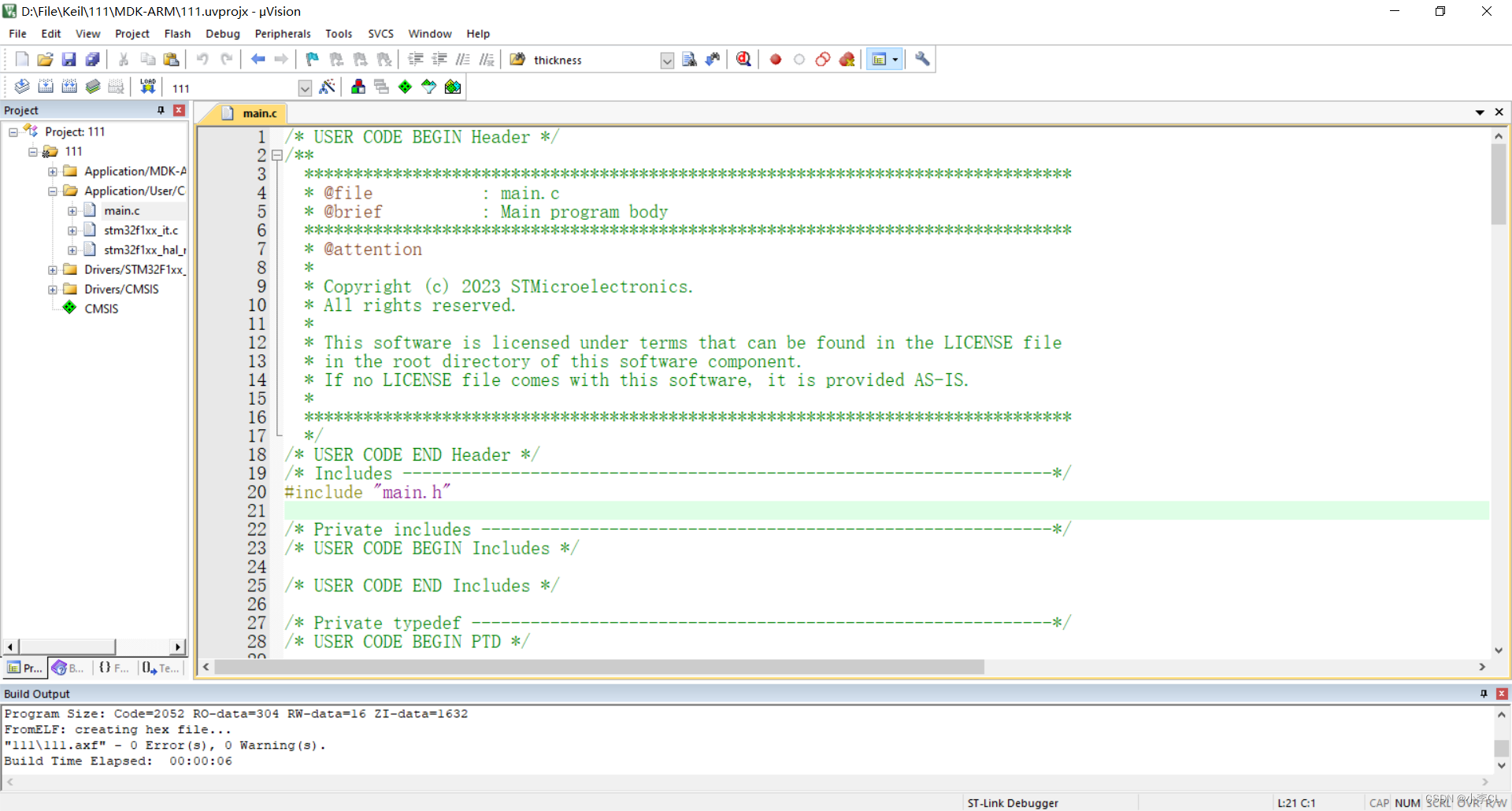

生成好文件后，用KEIL打开后如下(最好先编译一下，养成习惯)

写程序需要在BEGIN和END之间写，否则下次重新生成后会把程序全部覆盖掉。

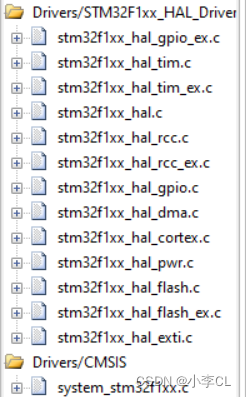

可以看到用STM32CubeMX生成的文件驱动都是基于HAL固件库。



 三 总结

STM32CubeMX用了之后发现其实很舒服，配置底层的东西省了很多事，可以把更多精力放在程序架构和代码逻辑上面。后续将会更新STM32CubeMX的使用教学。
