02.交换机RabbitMQ交换机
个人博客地址: https://blog.zjzaki.com/archives/1693927414537

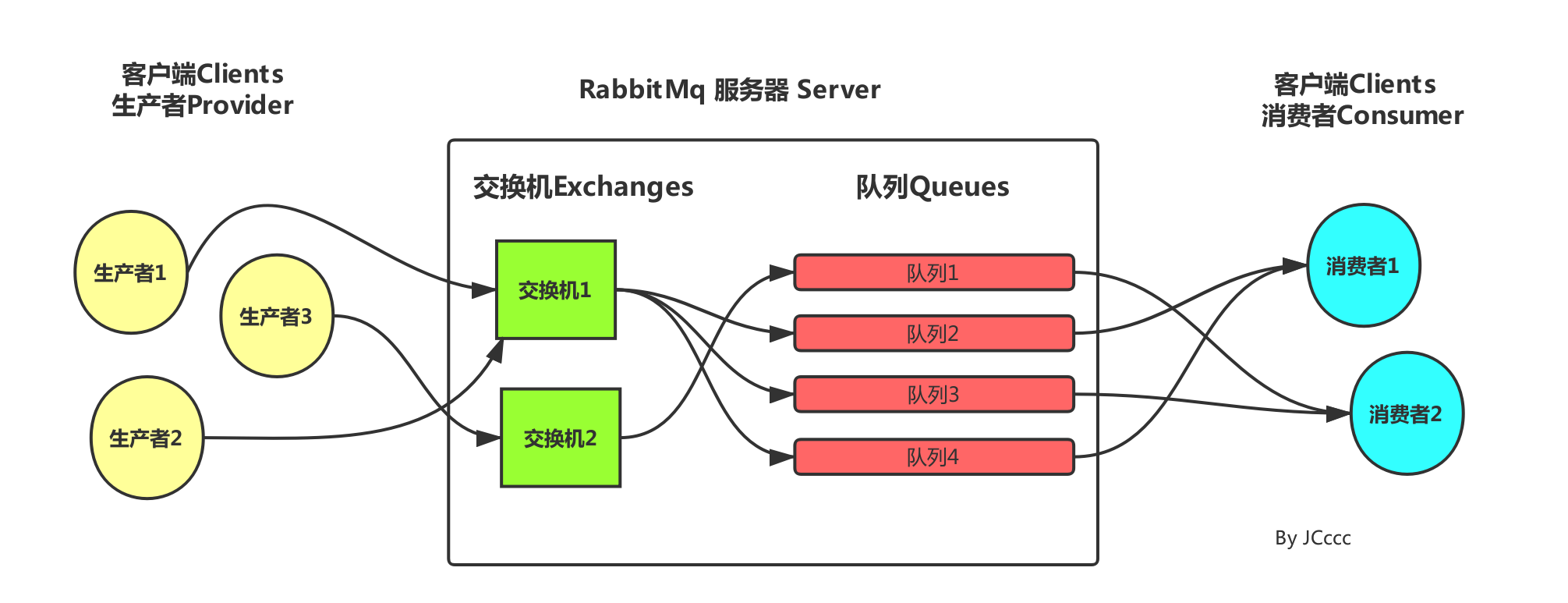

1.Exchange(交换机)的作用
在RabbitMQ中，生产者发送消息不会直接将消息投递到队列中，而是先将消息投递到交换机中，在由交换机转发到具体的队列，
队列再将消息以推送或者拉取方式给消费者进行消费
创建消息 路由键 pull/push
生产者------------>交换机------------>队列------------>消费者
2. Exchange(交换机)的类型
2.1.直连交换机：Direct Exchange
直连交换机是一种带路由功能的交换机，一个队列会和一个交换机绑定，除此之外再绑定一个routing_key，当消息被发送的时候，需要指定一个binding_key，这个消息被送达交换机的时候，就会被这个交换机送到指定的队列里面去。同样的一个binding_key也是支持应用到多个队列中的。
这样当一个交换机绑定多个队列，就会被送到对应的队列去处理。
注1：什么是路由键
每个消息都有一个称为路由键(routing key)的属性，它其实就是一个简单的字符串
注2：直连交换机适用场景
有优先级的任务，根据任务的优先级把消息发送到对应的队列，这样可以指派更多的资源去处理高优先级的队列。
2.2.主题交换机：Topic Exchange
直连交换机的缺点！
直连交换机的routing_key方案非常简单，如果我们希望一条消息发送给多个队列，那么这个交换机需要绑定上非常多的routing_key，
假设每个交换机上都绑定一堆的routing_key连接到各个队列上。那么消息的管理就会异常地困难。
所以RabbitMQ提供了一种主题交换机，发送到主题交换机上的消息需要携带指定规则的routing_key，
主题交换机会根据这个规则将数据发送到对应的(多个)队列上。
主题交换机的routing_key需要有一定的规则，交换机和队列的binding_key需要采用*.#.*…的格式，每个部分用.分开，其中
*表示一个单词
#表示任意数量（零个或多个）单词。
示例：
队列Q1绑定键为 *.TT.*
队列Q2绑定键为TT.#
如果一条消息携带的路由键为 A.TT.B，那么队列Q1将会收到
如果一条消息携带的路由键为TT.AA.BB，那么队列Q2将会收到
2.3.扇形交换机：Fanout Exchange
扇形交换机是最基本的交换机类型，它所能做的事情非常简单———广播消息。
扇形交换机会把能接收到的消息全部发送给绑定在自己身上的队列。因为广播不需要“思考”，
所以扇形交换机处理消息的速度也是所有的交换机类型里面最快的。
这个交换机没有路由键概念，就算你绑了路由键也是无视的。
2.4.首部交换机：Headers exchange
2.5.默认交换机
实际上是一个由RabbitMQ预先声明好的名字为空字符串的直连交换机（direct exchange）。它有一个特殊的属性使得它对于
简单应用特别有用处：那就是每个新建队列（queue）都会自动绑定到默认交换机上，绑定的路由键（routing key）名称与队列名称相同。
如：当你声明了一个名为”hello”的队列，RabbitMQ会自动将其绑定到默认交换机上，绑定（binding）的路由键名称也是为”hello”。
因此，当携带着名为”hello”的路由键的消息被发送到默认交换机的时候，此消息会被默认交换机路由至名为”hello”的队列中
类似amq.*的名称的交换机：这些是RabbitMQ默认创建的交换机。这些队列名称被预留做RabbitMQ内部使用，不能被应用使用，否则抛出403 (ACCESS_REFUSED)错误
2.6.Dead Letter Exchange（死信交换机）
在默认情况，如果消息在投递到交换机时，交换机发现此消息没有匹配的队列，则这个消息将被悄悄丢弃。
为了解决这个问题，RabbitMQ中有一种交换机叫死信交换机。当消费者不能处理接收到的消息时，将这个消息重新发布到另外一个队列中，等待重试或者人工干预。这个过程中的exchange和queue就是所谓的”Dead Letter Exchange 和 Queue
3. 交换机的属性
除交换机类型外，在声明交换机时还可以附带许多其他的属性，其中最重要的几个分别是：
Name：交换机名称
Durability：是否持久化。如果持久性，则RabbitMQ重启后，交换机还存在
Auto-delete：当所有与之绑定的消息队列都完成了对此交换机的使用后，删掉它
Arguments：扩展参数
4. 综合案例：交换机的使用
4.1.新建两个模块
rabbitmq-provider和rabbitmq-consumer
rabbitmq-provider的pom
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<parent>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-parent</artifactId>
<version>2.7.2</version>
<relativePath/> <!-- lookup parent from repository -->
</parent>
<groupId>com.zjzaki</groupId>
<artifactId>rabbitmq-provider</artifactId>
<version>0.0.1-SNAPSHOT</version>
<name>rabbitmq-provider</name>
<description>rabbitmq-provider</description>
<properties>
<java.version>1.8</java.version>
</properties>
<dependencies>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter</artifactId>
</dependency>
<dependency>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
<optional>true</optional>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-test</artifactId>
<scope>test</scope>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-test</artifactId>
<scope>test</scope>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-amqp</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-web</artifactId>
</dependency>
</dependencies>
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
<configuration>
<excludes>
<exclude>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
</exclude>
</excludes>
</configuration>
</plugin>
</plugins>
</build>
</project>
application.yml
server:
port: 8081
spring:
rabbitmq:
host: localhost
password: 123456
port: 5672
username: zjzaki
virtual-host: my_vhost
rabbitmq-consumer的pom文件
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<parent>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-parent</artifactId>
<version>2.7.2</version>
<relativePath/> <!-- lookup parent from repository -->
</parent>
<groupId>com.zjzaki</groupId>
<artifactId>rabbitmq-consumer</artifactId>
<version>0.0.1-SNAPSHOT</version>
<name>rabbitmq-consumer</name>
<description>rabbitmq-consumer</description>
<properties>
<java.version>1.8</java.version>
</properties>
<dependencies>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter</artifactId>
</dependency>
<dependency>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
<optional>true</optional>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-test</artifactId>
<scope>test</scope>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-amqp</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-web</artifactId>
</dependency>
</dependencies>
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
<configuration>
<excludes>
<exclude>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
</exclude>
</excludes>
</configuration>
</plugin>
</plugins>
</build>
</project>
application.yml
server:
port: 8082
spring:
rabbitmq:
host: localhost
password: 123456
port: 5672
username: zjzaki
virtual-host: my_vhost
4.2.在rabbitmq-provider中新建config包
package com.zjzaki.rabbitmqprovider.config;
import org.springframework.amqp.core.Binding;
import org.springframework.amqp.core.BindingBuilder;
import org.springframework.amqp.core.DirectExchange;
import org.springframework.amqp.core.Queue;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
/**
* @Author zjzaki
* @Package com.zjzaki.rabbitmqprovider.config
* @Date 2023-09-05 21:50:58
*
* 1.Spring 要管理交换机以及交换机对应的队列,还有绑定关系
* 2.生产者微服务要向交换机投递消息
* 3.rabbitmq的控制台是否能够接收到消息
* 4.消费者微服务能够消费消息
*/
@Configuration
public class RabbitmqDirectConfig {
@Bean
public DirectExchange directExchange(){
return new DirectExchange("zjzaki-direct-exchange");
}
@Bean
public Queue directQueue(){
return new Queue("zjzaki-direct-queue");
}
@Bean
public Binding directBinding(){
return BindingBuilder
.bind(directQueue())
.to(directExchange())
.with("orange");
}
}
4.3.rabbitmq-provider新建controller包
SendMessageController.java
package com.zjzaki.rabbitmqprovider.controller;
import org.springframework.amqp.rabbit.core.RabbitTemplate;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import java.text.SimpleDateFormat;
import java.util.Date;
import java.util.HashMap;
import java.util.Map;
/**
* @Author zjzaki
* @Package com.zjzaki.rabbitmqprovider.controller
* @Date 2023-09-05 22:23:29
*/
@RestController
public class SendMessageController {
@Autowired
private RabbitTemplate rabbitTemplate;
@RequestMapping("/direct")
public String directMsg(String rk) {
Map map = new HashMap<>();
map.put("msg", "此消息为[直连交换机]路由过来的");
map.put("time", new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date()));
rabbitTemplate.convertAndSend("zjzaki-direct-exchange", rk, map);
return "ok";
}
}

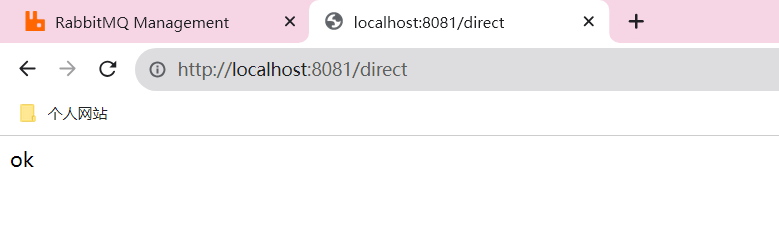

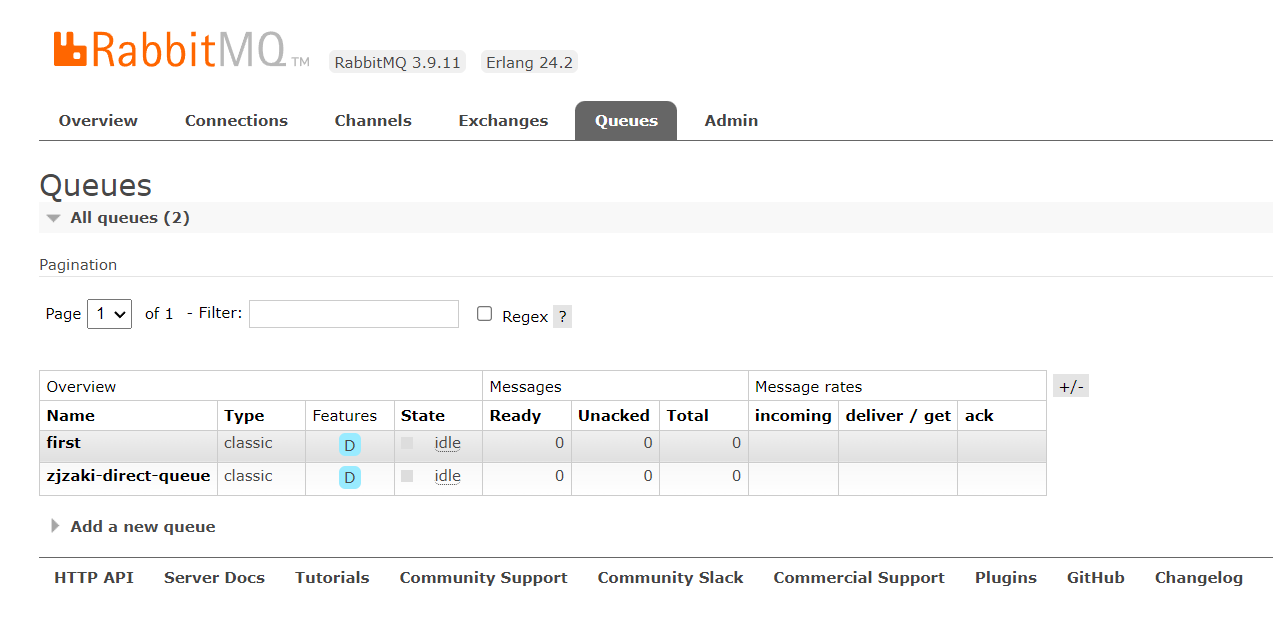

4.4.访问 http://localhost:8081/direct

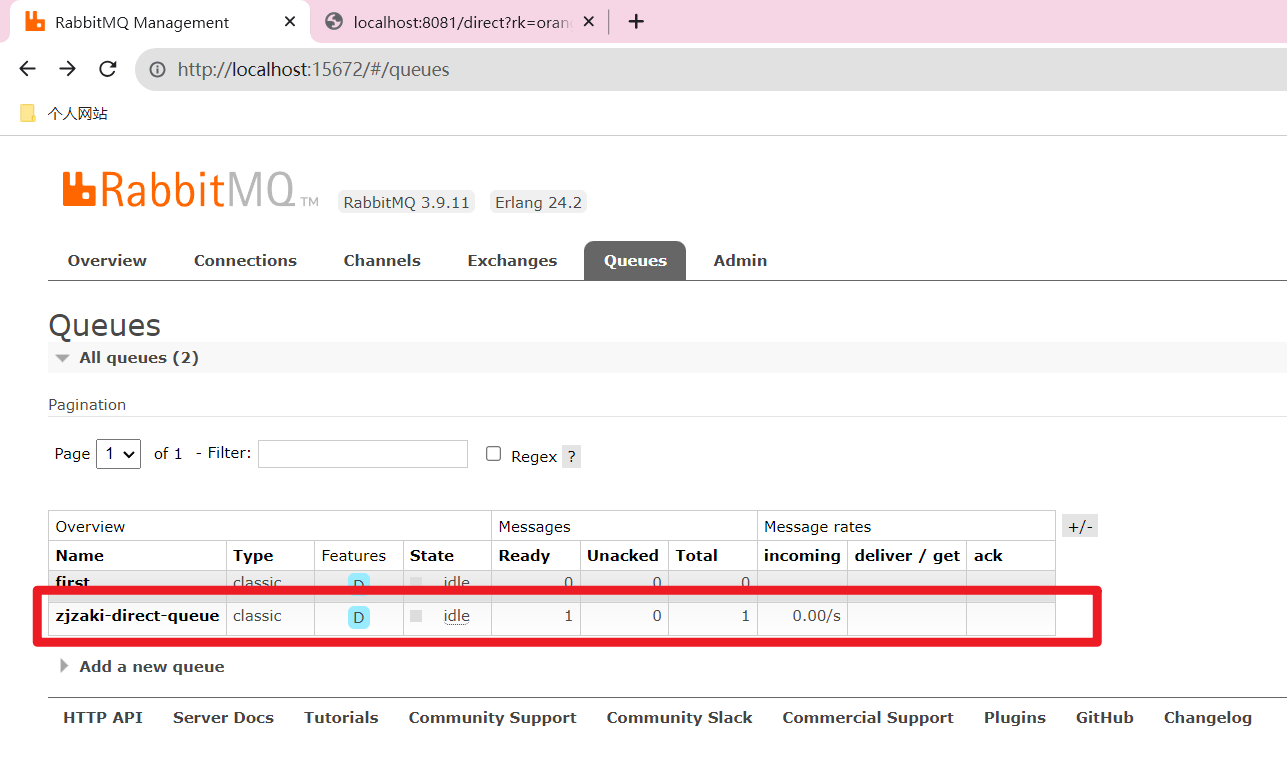

访问 http://localhost:8081/direct?rk=orange
4.5.rabbitmq-consumer新建config包
新建 DirectReceiver.java
package com.zjzaki.rabbitmqconsumer.config;
import org.springframework.amqp.rabbit.annotation.RabbitHandler;
import org.springframework.amqp.rabbit.annotation.RabbitListener;
import org.springframework.stereotype.Component;
import java.util.Map;
@Component
@RabbitListener(queues = {"zjzaki-direct-queue"})
public class DirectReceiver {
// @RabbitListener(queues = {"direct-queue"})
@RabbitHandler
public void handler(Map msg) {
System.out.println(msg);
}
}

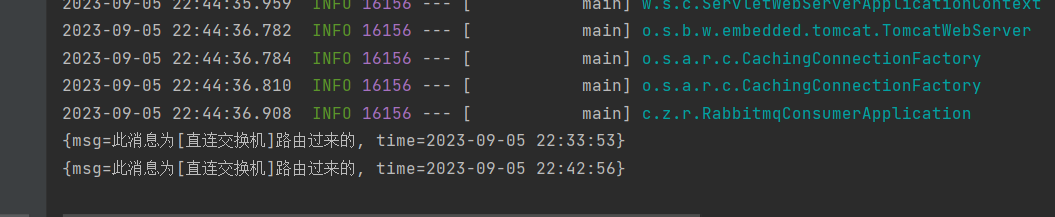

重启项目
4.6.主题交换机
1.新建RabbitTopicConfig.java
package com.zjzaki.rabbitmqprovider.config;
import org.springframework.amqp.core.*;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
/**
* @Author zjzaki
* @Package com.zjzaki.rabbitmqprovider.config
* @Date 2023-09-05 22:46:43
*/
@Configuration
public class RabbitTopicConfig {
@Bean
public TopicExchange topicExchange(){
return new TopicExchange("zjzaki-topic-exchange");
}
@Bean
public Queue directQueue1(){
return new Queue("zjzaki-direct-queue1");
}
@Bean
public Queue directQueue2(){
return new Queue("zjzaki-direct-queue2");
}
@Bean
public Queue directQueue3(){
return new Queue("zjzaki-direct-queue3");
}
@Bean
public Binding directBinding1(){
return BindingBuilder
.bind(directQueue1())
.to(topicExchange())
.with("zjzaki.xx");
}
@Bean
public Binding directBinding2(){
return BindingBuilder
.bind(directQueue2())
.to(topicExchange())
.with("zjzaki.yy");
}
@Bean
public Binding directBinding3(){
return BindingBuilder
.bind(directQueue3())
.to(topicExchange())
.with("zjzaki.*");
}
}
2.controller中添加方法
package com.zjzaki.rabbitmqprovider.controller;
import org.springframework.amqp.rabbit.core.RabbitTemplate;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import java.text.SimpleDateFormat;
import java.util.Date;
import java.util.HashMap;
import java.util.Map;
/**
* @Author zjzaki
* @Package com.zjzaki.rabbitmqprovider.controller
* @Date 2023-09-05 22:23:29
*/
@RestController
public class SendMessageController {
@Autowired
private RabbitTemplate rabbitTemplate;
@RequestMapping("/direct")
public String directMsg(String rk) {
Map map = new HashMap<>();
map.put("msg", "此消息为[直连交换机]路由过来的");
map.put("time", new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date()));
rabbitTemplate.convertAndSend("zjzaki-direct-exchange", rk, map);
return "ok";
}
@RequestMapping("/topic")
public String topic(String rk) {
Map map = new HashMap<>();
map.put("msg", "此消息为[主题交换机]路由过来的");
map.put("time", new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date()));
rabbitTemplate.convertAndSend("zjzaki-topic-exchange1", rk, map);
return "ok";
}
}

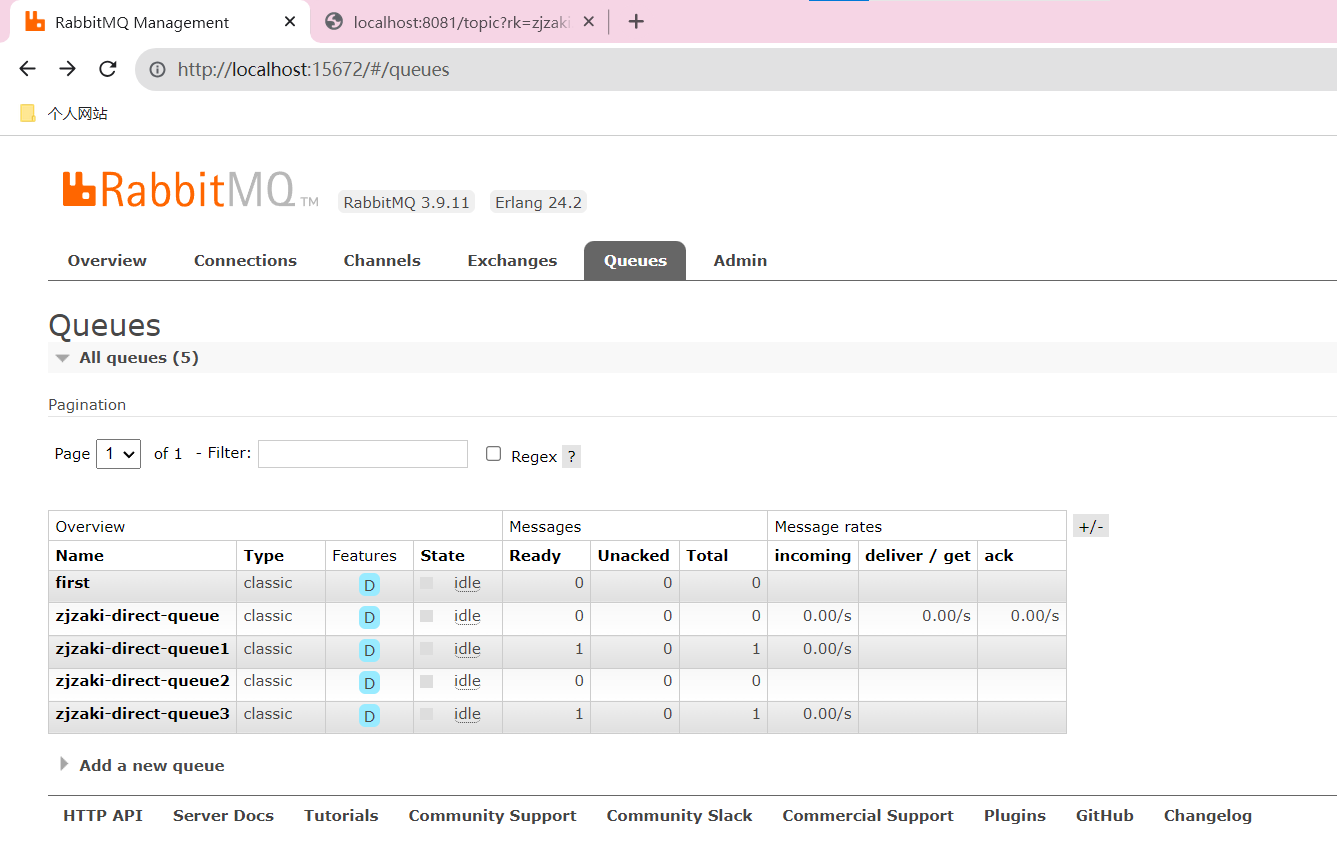

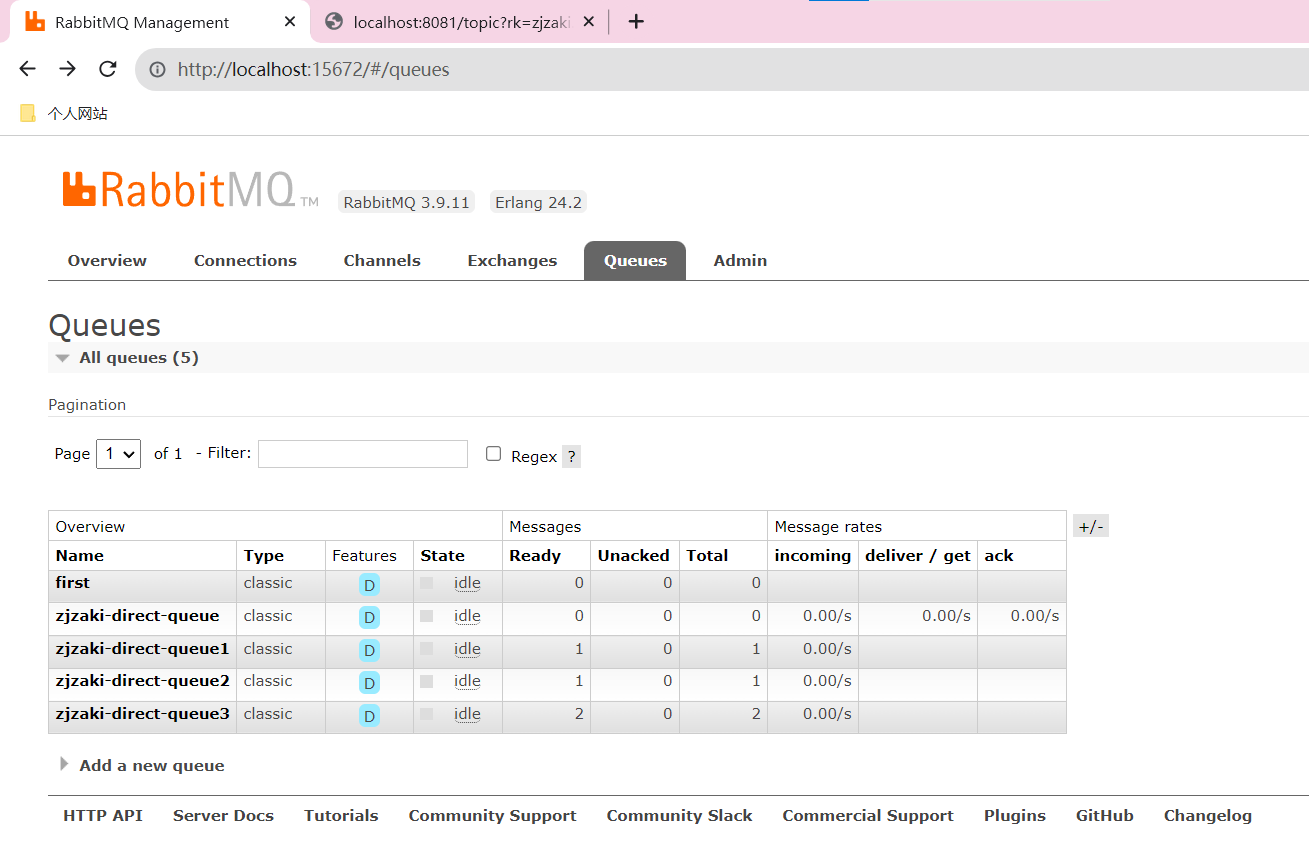

3.浏览器访问 http://localhost:8081/topic?rk=zjzaki.xx
4.浏览器访问 http://localhost:8081/topic?rk=zjzaki.yy

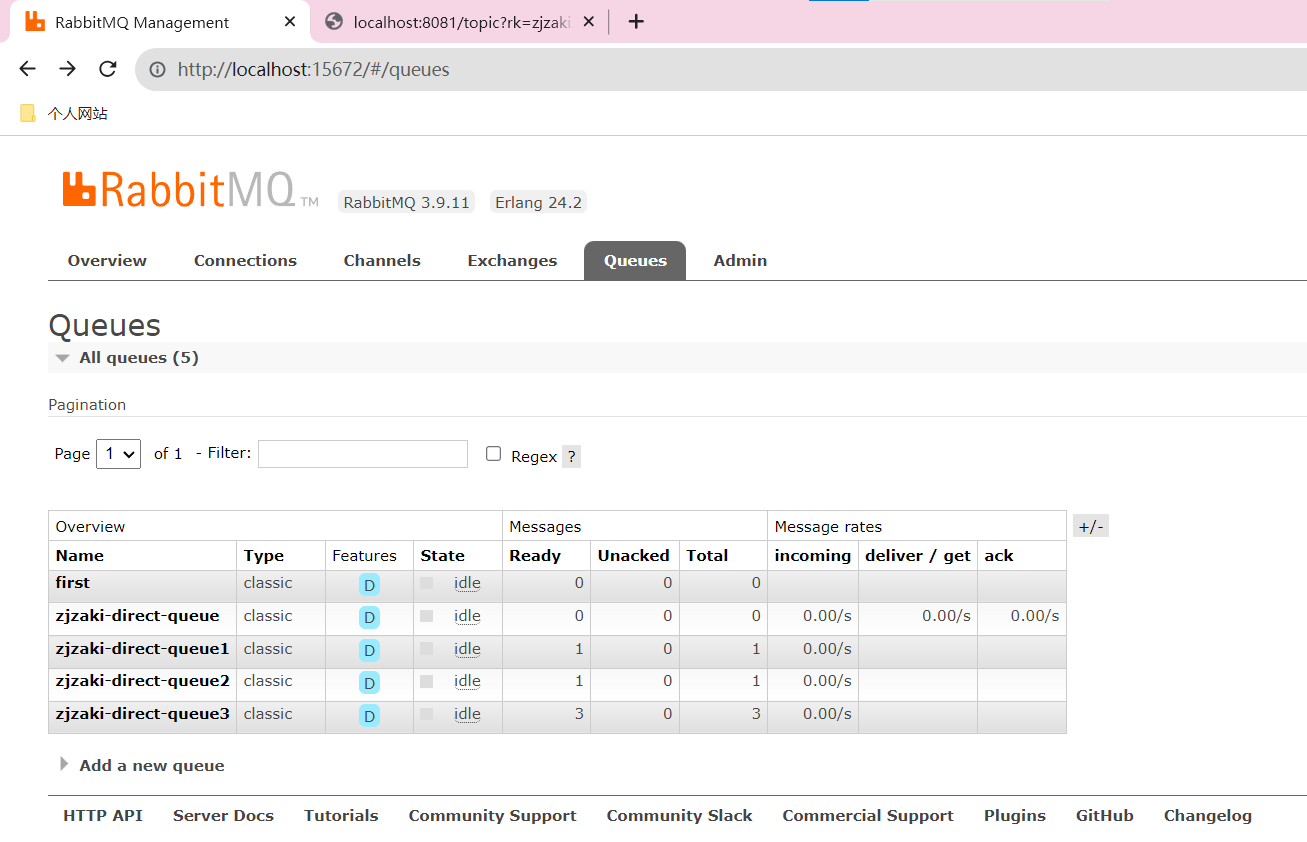

5.浏览器访问 http://localhost:8081/topic?rk=zjzaki.zz

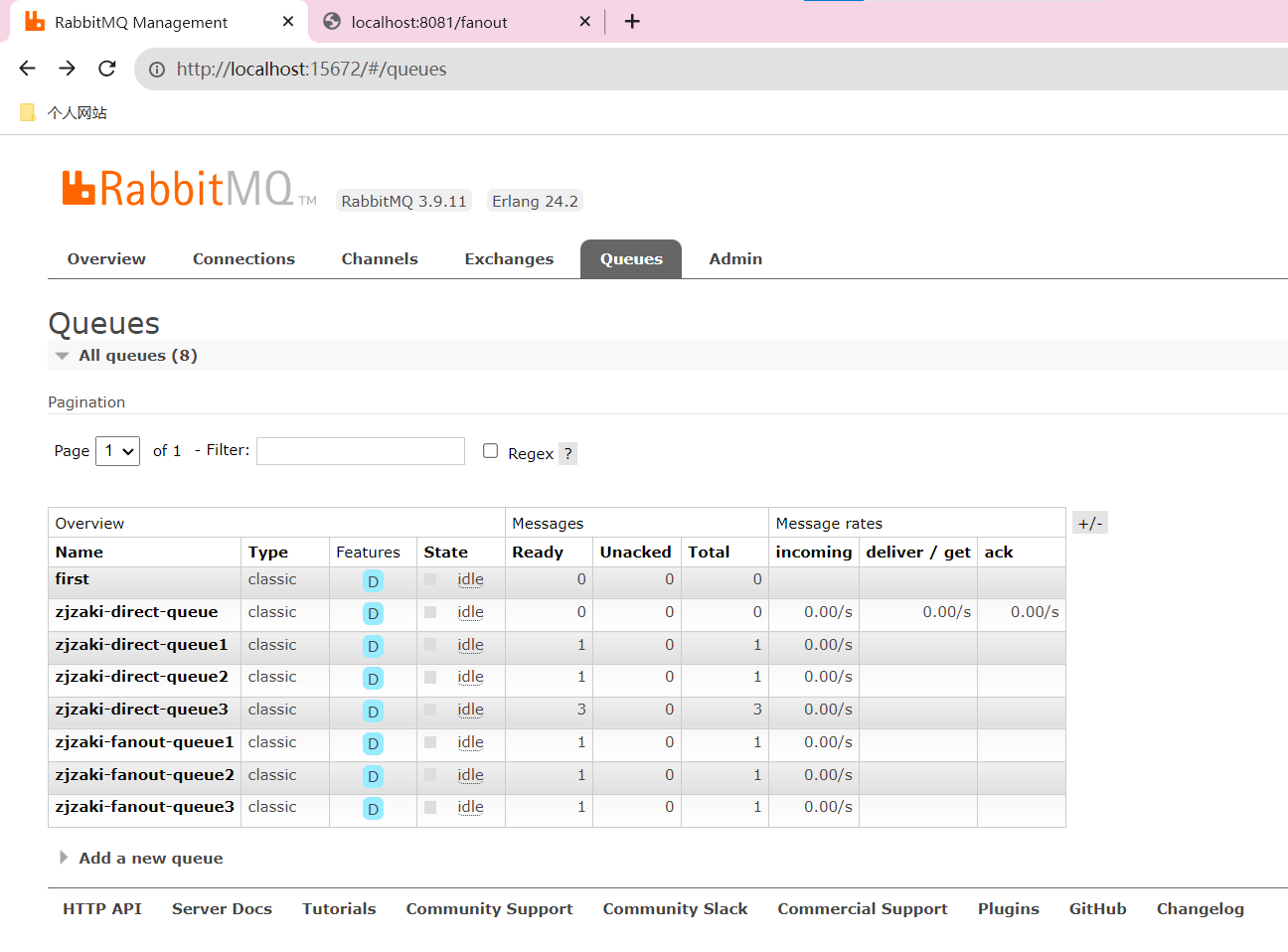

4.7.扇形交换机
添加RabbitmqFanoutConfig.java
package com.zjzaki.rabbitmqprovider.config;
import org.springframework.amqp.core.*;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
/**
* @Author zjzaki
* @Package com.zjzaki.rabbitmqprovider.config
* @Date 2023-09-05 23:03:56
*/
@Configuration
public class RabbitmqFanoutConfig {
@Bean
public FanoutExchange fanoutExchange(){
return new FanoutExchange("zjzaki-fanout-exchange");
}
@Bean
public Queue fanoutQueue1(){
return new Queue("zjzaki-fanout-queue1");
}
@Bean
public Queue fanoutQueue2(){
return new Queue("zjzaki-fanout-queue2");
}
@Bean
public Queue fanoutQueue3(){
return new Queue("zjzaki-fanout-queue3");
}
@Bean
public Binding fanoutBinding1(){
return BindingBuilder
.bind(fanoutQueue1())
.to(fanoutExchange());
}
@Bean
public Binding fanoutBinding2(){
return BindingBuilder
.bind(fanoutQueue2())
.to(fanoutExchange());
}
@Bean
public Binding fanoutBinding3(){
return BindingBuilder
.bind(fanoutQueue3())
.to(fanoutExchange());
}
}
SendMessageController添加内容
package com.zjzaki.rabbitmqprovider.controller;
import org.springframework.amqp.rabbit.core.RabbitTemplate;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import java.text.SimpleDateFormat;
import java.util.Date;
import java.util.HashMap;
import java.util.Map;
/**
* @Author zjzaki
* @Package com.zjzaki.rabbitmqprovider.controller
* @Date 2023-09-05 22:23:29
*/
@RestController
public class SendMessageController {
@Autowired
private RabbitTemplate rabbitTemplate;
@RequestMapping("/direct")
public String directMsg(String rk) {
Map map = new HashMap<>();
map.put("msg", "此消息为[直连交换机]路由过来的");
map.put("time", new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date()));
rabbitTemplate.convertAndSend("zjzaki-direct-exchange", rk, map);
return "ok";
}
@RequestMapping("/topic")
public String topic(String rk) {
Map map = new HashMap<>();
map.put("msg", "此消息为[主题交换机]路由过来的");
map.put("time", new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date()));
rabbitTemplate.convertAndSend("zjzaki-topic-exchange", rk, map);
return "ok";
}
@RequestMapping("/fanout")
public String fanoutMsg(String rk) {
Map map = new HashMap<>();
map.put("msg", "此消息为[扇形交换机]路由过来的");
map.put("time", new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date()));
rabbitTemplate.convertAndSend("zjzaki-fanout-exchange", rk, map);
return "ok";
}
}
访问: http://localhost:8081/fanout
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
