前言

这次我出现了一些BUG，导致我忙活了一阵子，还好的是解决了
老规矩还是把整个流程过一遍，当MBR忙活完后，就需要把自己手中的棒交给loader了，MBR的作用就是从硬盘中的内核加载器移动到内存中，然后跳转到内核加载器的地址去让内核加载器运行，在这方面需要对硬件需要一些了解特别是in out指令,还有个各个端口访问（端口就是寄存器），因为需要通过这些端口读取数据

实验

书中也说了需要对rd_disk_m_16函数要比较了解，所以我给出我的一些注释
mbr.S

%include "boot.inc" ;预处理
SECTION MBR vstart=0x7c00 ;设置段基址

	mov ax,cs
	mov ds,ax
	mov es,ax
	mov ss,ax
	mov fs,ax
	mov sp,0x7c00
	mov ax,0xb800
	mov gs,ax

	mov ax,0x600
	mov bx,0x700
	mov cx,0
	mov dx,0x184f

	int 0x10
    ;以下都是显存的设置 gs=0xb800 就是可以显示字符的内存地址
	mov byte [gs:0x00],'1'
	mov byte [gs:0x01],0xA4

	mov byte [gs:0x02],' '
	mov byte [gs:0x03],0xA4

	mov byte [gs:0x04],'M'
	mov byte [gs:0x05],0xA4

	mov byte [gs:0x06],'B'
	mov byte [gs:0x07],0xA4

	mov byte [gs:0x08],'R'
	mov byte [gs:0x09],0xA4

	mov eax,LOADER_START_SECTOR ;起始扇区Lba地址
    mov bx,LOADER_BASE_ADDR    ;写入的地址
    mov cx,1                   ;待读入的扇区
    call rd_disk_m_16          ;以下读程序的起始部分

    jmp LOADER_BASE_ADDR       ;将数据加载到内存中后就会转而执行这个，其实也就是loader.bin

    ;----功能：读取硬盘第n个扇区----
    ;eax LBA扇区号
    ;bx=将内存写入的地址
    ;cx=读入的扇区数
rd_disk_m_16:

    mov esi,eax ;用来备份eax,di
    mov di,cx   ;di=1

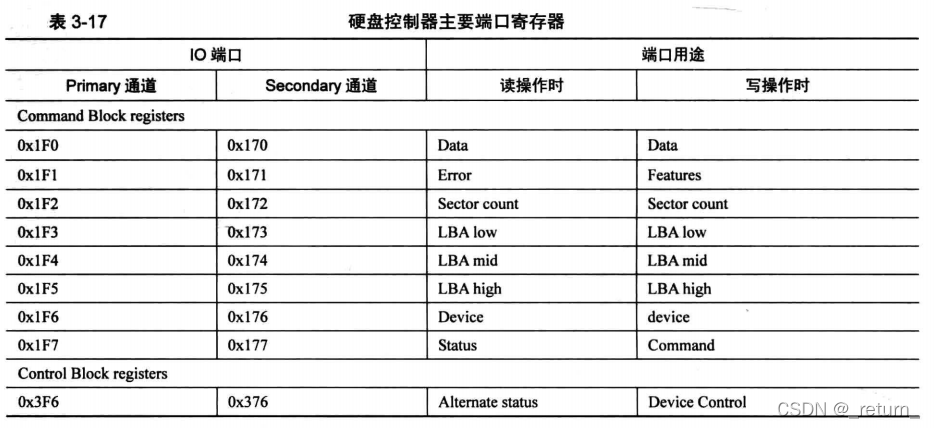

    mov dx,0x1f2 ;设置扇区的数量的端口
    mov al,cl    ;al=1,只需要8位
    out dx,al    ;将al写入dx寄存器中，dx寄存器就是端口

    mov eax,esi  ;将eax复位

    mov dx,0x1f3 ;设置LBA的端口
    out dx,al    ;将LBA的7-0位读入端口去

    mov cl,8     ;
    shr eax,cl   ;右移8位
    mov dx,0x1f4
    out dx,al    ;将LBA的15-8位存入端口中去

    shr eax,cl   ;右移8位
    mov dx,0x1f5
    out dx,al    ;将LBA的23-16位存入端口中去

    shr eax,cl   ;再次右移8位

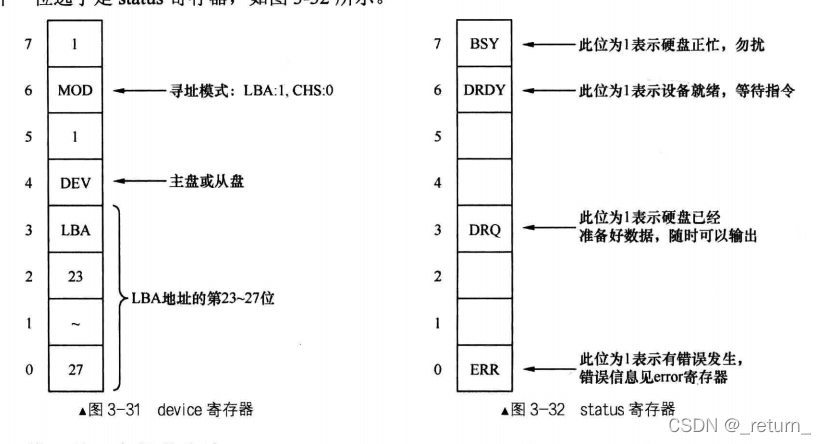

    and al,0x0f  ;让低4位不变，因为低4位需要保存LBA的28-24位（LBA总共28位）
    or al,0xe0   ;将前四位与1110取或,也就是前三位直接固定，保证寻址模式一定是LBA
    mov dx,0x1f6 ;进入device端口
    out dx,al    ;将信息读给端口

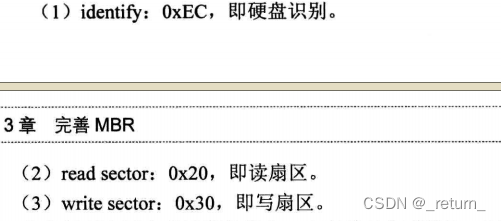

    mov dx,0x1f7 ;命令端口
    mov al,0x20  ;读入扇区的命令
    out dx,al    ;将命令读入端口

    .not_ready:
        nop
        in al,dx ;将端口中的信息读到al中，注意此时dx=0x1f7不变，此时是status寄存器，也就是状态端口
        and al,0x88 ;通过第7位（从0开始），也就是第8位（从1开始），判断硬盘是不是忙碌的，也就是是否被占了，1代表被占
        cmp al,0x08  ;
        jnz .not_ready ;如果被占取了，就循环  jnz=jmp not equal

        mov ax,di  ;di=1
        mov dx,256
        mul dx     ;dx=ax*dx 每次读取1个字，也就是两字节，一共512字节，所以需要256次
        mov cx,ax  ;cx指定循环的次数
        mov dx,0x1f0 ;数据端口，终于开始读取数据了

    .go_on_read:
        in ax,dx      ;将端口中指定的数据，也就是指定的扇区的数据读入到ax中
        mov [bx],ax   ;bx寄存器存储的就是0x900也就是loader的内存地址
        add bx,2      ;每次读两字节
        loop .go_on_read

        ret            ;返回后就会执行jmp跳转到0x900去了，此时机会执行loader.bin

	times 510-($-$$) db 0 ;剩下的数据填充为0
	db 0x55,0xaa        ;魔数,判断是否为mbr

loader.S

%include "boot.inc"
SECTION LOADER vstart=LOADER_BASE_ADDR

mov byte [gs:0x00],'2'
mov byte [gs:0x01],0xA4

mov byte [gs:0x02],' '
mov byte [gs:0x03],0xA4

mov byte [gs:0x04],'L'
mov byte [gs:0x05],0xA4

mov byte [gs:0x06],'O'
mov byte [gs:0x07],0xA4

mov byte [gs:0x08],'A'
mov byte [gs:0x09],0xA4

mov byte [gs:0x0a],'D'
mov byte [gs:0x0b],0xA4

mov byte [gs:0x0c],'E'
mov byte [gs:0x0d],0xA4

mov byte [gs:0x0e],'R'
mov byte [gs:0x0f],0xA4

jmp $    ;通过死循环使程序悬停

实验结果&&出现的问题

在使用dd命令写入磁盘的时候要尽量使用conv=notrunc，这代表不截断数据的意思，一开始你不是给hd60M.img文件分配60M的大小吗，此时文件大小是512字节的整数倍，并且那个bochsrc数据中的CHS配置也是根据你自己create时配置的，其实也就是代表hd60M.img的大小，如果你在dd命令后使hd60M.img大小变了，如果不是512字节的整数倍，就会panic错误,同时大小变了也就对不上bochsrc的CHS配置了，就会panic not fit disk image错误
