5.项目架构介绍

项目架构介绍

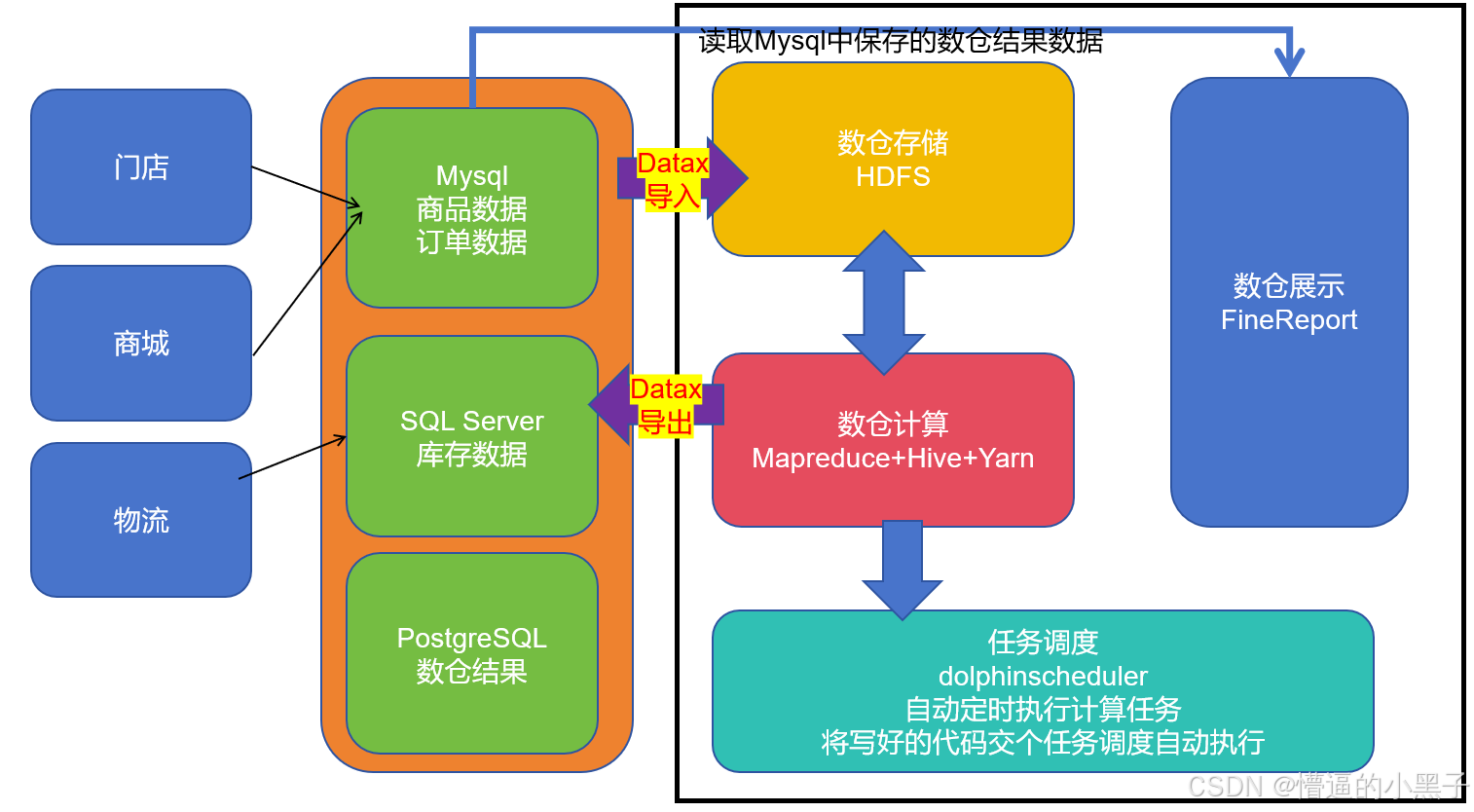

技术架构

技术架构描述的是实现数仓用的技术组成

• 数据源存储(业务开发人员选择)

  • 业务数据都存储在关系型数据库中（都支持SQL操作）

  • Mysql

    • create table 表名（字段 字段类型）
    • 订单数据
    • 门店数据
    • 地区数据
    • 商品数据

  • SQL Server

    • create table 表名（字段 字段类型）
    • 物流数据
    • 库存数据

  • oracle

  • postgresql

  • sqllite

  • derby

• 数据导入

  • sqoop
  • datax
  • flume
  • kettle

• 数据仓库

  • 分布式存储 hdfs
  • 分布式计算 mapreduce + hive
  • 资源调度 yarn
  • CDH+hive

• 数仓数据导出

  • datax
  • sqoop
  • kettle

• 存储结果的数据库

  • mysql
  • Oracle
  • SQL server
  • PostGreSQL

• 数据展示

  • FineBI
  • FineReport
  • superset
  • powerBI
  • database

• 任务调度

  • DS（dolphinscheduler）海豚调度
  • oozie

数仓架构

数仓的分层建模

将数据分开存储在hdfs上

可以将一个复杂的计算简单化，将复杂计算任务进行拆分，每个计算任务的结果单独保存，任务和任务之间有数据依赖，形成一个数据流程

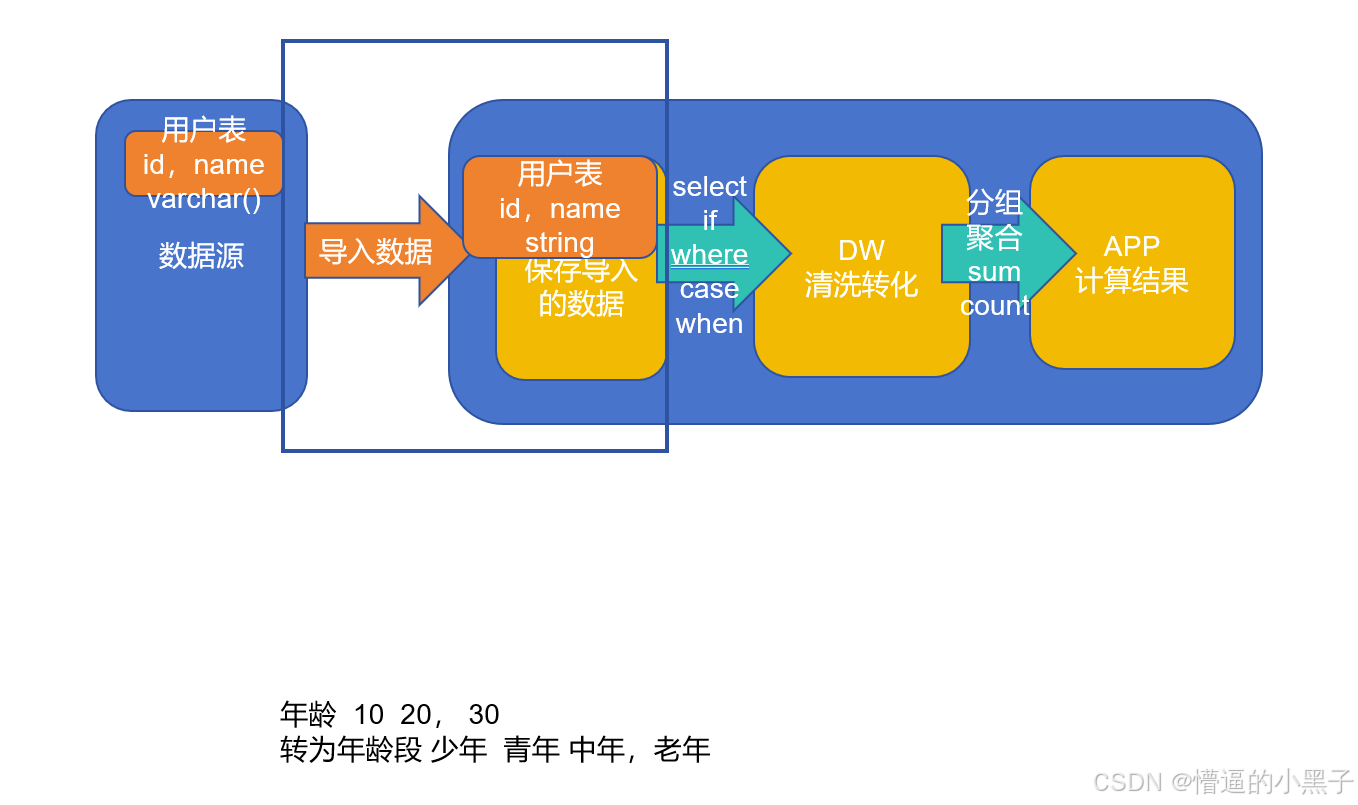

数仓的基本分层

• ODS
  • 原始数据
  • 作用：保存数据源导入的数据
• DW
  • 数据处理
    • 清洗转化 DWD
    • 宽表制作 join DWS
• APP/ADS
  • 保存计算结果

数仓建模

每个分层中的表设计，用来保存每个分层计算的结果

• ODS层
  • 表设计：直接按照数据源的表结构进行设计
  • 表设计规范
    • 命名规范
      • itcast_user
      • ods_day_user
    • 类型规范
      • 整型 bigint
      • 浮点型 decimal
      • 字符串 string
      • 时间 timestamp
• DW层
  • 维度建模
    • 将表拆分成 事实表和维度表
    • 事实表就是计算的指标内容数据
    • 维度表就是计算时的分组维度数据
• APP层
  • 保存最终计算结果
  • 按照展示的数据内容进行设计

表设计文档 也叫作数据字典
