VHDL语言实现模10000的多功能计数器，包含复位个位，十位，百位，千位，和全部复位以及个位计数流水灯。初学者，代码比较简单。参考了部分别人代码。

本文链接：https://blog.youkuaiyun.com/qq_48817398/article/details/121870505
library ieee;
use ieee.std_logic_1164.all;

entity scan_led_10000_multifuction is
	port(
		clk : in std_logic;--50MHz输入端，提供系统时钟。
		reset: in std_logic_vector(4 downto 0);--复位信号输入，从低到高依次复位个位，十位，百位，千位和全部复位。
		pause:in std_logic;--暂停信号输入，低电平有效。
		rsr:in std_logic;--置位信号，低电平有效。
		SG : out std_logic_vector(7 downto 0);--段控制信号输出，abcdefgh低电平有效(小数点h不显示，时钟保持高电平)，单个数码管字符显示
		BT : out std_logic_vector(3 downto 0); --位控制信号输出，低电平有效，四个数码管的片选
		LED: OUT STD_LOGIC_VECTOR(7 DOWNTO 0));--计数流水灯输出，低电平有效，全灭代表进位信号（初始0除外）。
end scan_led_10000_multifuction;

architecture behave of scan_led_10000_multifuction is
	signal scan : integer range 0 to 3;--扫描数码管个数
	signal cnt_50MHz : integer range 0 to 49999999;--输入时钟计数
	signal cnt_1kHz : integer range 0 to 50000;--1kHz时钟计数
	signal clk1kHz : integer range 0 to 1;--数码管扫描时钟
	signal clk1Hz : integer range 0 to 1;--1s计数时钟
	signal ledag1,ledag2,ledag3,ledag4 : std_logic_vector(7 downto 0);--四个数码管的动态字符显示
   signal cnt_One,cnt_Ten,cnt_Hundred,cnt_thousand:integer range 0 to 9 :=0;--数码管计数的个位、十位、百位、千位，范围0-9，初始值均为0。

begin
--1s计数时钟模块
Module_1Hz : process(clk)
	begin
		if(clk'event and clk='1')then
			if(cnt_50MHz=49999999)then
				cnt_50MHz<=0;
			else
				cnt_50MHz<=cnt_50MHz+1;
			end if;

			if(cnt_50MHz<=24999999)then
				clk1Hz<=1;
			else
				clk1Hz<=0;
			end if;
		end if;
end process module_1Hz;

--1kHz时钟扫描模块
Module_1kHz : process(clk1khz)
  begin
	if (clk'event and clk='1') then
		if (cnt_1kHz=50000) then
			cnt_1kHz<=0;
		else
			cnt_1kHz<=cnt_1kHz+1;
		end if;
		if(cnt_1kHz<=25000) then
			clk1kHz<=1;
		else
			clk1kHz<=0;
		end if;
	end if;
--扫描模块
	if(clk1kHz'event and clk1kHz=1)then
		if(scan=3)then
			scan<=0;
		else
			scan<=scan+1;
		end if;
   end if;
end process Module_1kHz;
--1s计数模块,四个数码管累加显示数字，范围0000-9999
Module_cnt : process(clk1Hz)
	begin
	if rsr='1' then--置位信号，低电平有效。
	if pause='1' then
	if reset="11111" then
		if(clk1Hz'event and clk1Hz=1) then
			 if(cnt_One=9)then
					   if(cnt_Ten=9)then
								if(cnt_Hundred=9)then
											if(cnt_thousand=9)then--计数溢出，全部清零。
												cnt_thousand<=0;
												cnt_Hundred<=0;
												cnt_Ten<=0;
												cnt_One<=0;
											 else
												cnt_thousand<=cnt_thousand+1;--千位加1，清零个十百位。
												cnt_Hundred<=0;
												cnt_Ten<=0;
												cnt_One<=0;
											 end if;
								 else
									cnt_Hundred<=cnt_Hundred+1;--百位加1，清零个十位。
									cnt_Ten<=0;
									cnt_One<=0;
								 end if;
						else
							cnt_Ten<=cnt_Ten+1;--十位加1，个位清0。
							cnt_One<=0;
						end if;
				else
					cnt_One<=cnt_One+1;--个位一直相加。
				end if;
		end if;
	elsif reset="11110" then--复位个位
	cnt_One<=0;
	elsif reset="11101" then--复位十位
	cnt_ten<=0;
	elsif reset="11011" then--复位百位
	cnt_hundred<=0;
	elsif reset="10111" then--复位千位
	cnt_thousand<=0;
	elsif reset="01111" then--复位全部
	cnt_One<=0;
	CNT_Ten<=0;
	CNT_Hundred<=0;
	CNT_thousand<=0;
	end if;
	end if;
	else--置位信号有效，个十百千均置成9
	cnt_One<=9;
	CNT_Ten<=9;
	CNT_Hundred<=9;
	CNT_thousand<=9;
	end if;
end process Module_cnt;
--译码电路1，数码管1动态字符查表
Module_Decoding_1 : process(cnt_One)
	begin
		case cnt_One is
			when 0 => ledag1 <= "11111100";led<="11111111";--数字0，灯全灭，代表进位。
			when 1 => ledag1 <= "01100000";led<="01111111";--数字1，点亮第一个灯。
			when 2 => ledag1 <= "11011010";led<="10111111";--数字2，点亮第二个灯。
			when 3 => ledag1 <= "11110010";led<="11011111";--数字3，点亮第三个灯。
			when 4 => ledag1 <= "01100110";led<="11101111";--数字4，点亮第四个灯。
			when 5 => ledag1 <= "10110110";led<="11110111";--数字5，点亮第五个灯。
			when 6 => ledag1 <= "10111110";led<="11111011";--数字6，点亮第六个灯。
			when 7 => ledag1 <= "11100100";led<="11111101";--数字7，点亮第七个灯。
			when 8 => ledag1 <= "11111110";led<="11111110";--数字8，点亮第八个灯。
			when 9 => ledag1 <= "11110110";led<="11111101";--数字9，点亮第七个灯。实现计数流水灯效果。
			when others => Null;
		end case;
end process Module_Decoding_1;

--译码电路2，数码管2动态字符查表
Module_Decoding_2 : process(cnt_Ten)
	begin
		case cnt_Ten is
			when 0 => ledag2 <= "11111100";--数字0
			when 1 => ledag2 <= "01100000";--数字1
			when 2 => ledag2 <= "11011010";--数字2
			when 3 => ledag2 <= "11110010";--数字3
			when 4 => ledag2 <= "01100110";--数字4
			when 5 => ledag2 <= "10110110";--数字5
			when 6 => ledag2 <= "10111110";--数字6
			when 7 => ledag2 <= "11100100";--数字7
			when 8 => ledag2 <= "11111110";--数字8
			when 9 => ledag2 <= "11110110";--数字9
			when others => Null;
		end case;
end process Module_Decoding_2;

--译码电路3，数码管3动态字符查表
Module_Decoding_3 : process(cnt_Hundred)
	begin
		case cnt_Hundred is
			when 0 => ledag3 <= "11111100";--数字0
			when 1 => ledag3 <= "01100000";--数字1
			when 2 => ledag3 <= "11011010";--数字2
			when 3 => ledag3 <= "11110010";--数字3
			when 4 => ledag3 <= "01100110";--数字4
			when 5 => ledag3 <= "10110110";--数字5
			when 6 => ledag3 <= "10111110";--数字6
			when 7 => ledag3 <= "11100100";--数字7
			when 8 => ledag3 <= "11111110";--数字8
			when 9 => ledag3 <= "11110110";--数字9
			when others => Null;
		end case;
end process Module_Decoding_3;

--译码电路4，数码管4动态字符查表
Module_Decoding_4 : process(cnt_thousand)
	begin
		case cnt_thousand is
			when 0 => ledag4 <= "11111100";--数字0
			when 1 => ledag4 <= "01100000";--数字1
			when 2 => ledag4 <= "11011010";--数字2
			when 3 => ledag4 <= "11110010";--数字3
			when 4 => ledag4 <= "01100110";--数字4
			when 5 => ledag4 <= "10110110";--数字5
			when 6 => ledag4 <= "10111110";--数字6
			when 7 => ledag4 <= "11100100";--数字7
			when 8 => ledag4 <= "11111110";--数字8
			when 9 => ledag4 <= "11110110";--数字9
			when others => Null;
		end case;
end process Module_Decoding_4;
--刷新显示模块
 Module_SG : process(scan)
	begin
		case scan is
			when 0 => SG <= ledag1;BT <= "1110";--数码管1，个位。
			when 1 => SG <= ledag2;BT <= "1101";--数码管2，十位。
			when 2 => SG <= ledag3;BT <= "1011";--数码管3，百位。
			when 3 => SG <= ledag4;BT <= "0111";--数码管4，千位。
			when others => Null;
		end case;
	end process Module_SG;
--暂停模块
 process
 begin
 --wait until(pause='1');--定义一个无敏感表的进程，使用WAIT语句，直到pause='1',结束挂起。
 WAIT UNTIL PAUSE'EVENT AND PAUSE='1';--pause处于上升沿才结束挂起。
 end process;
end behave;

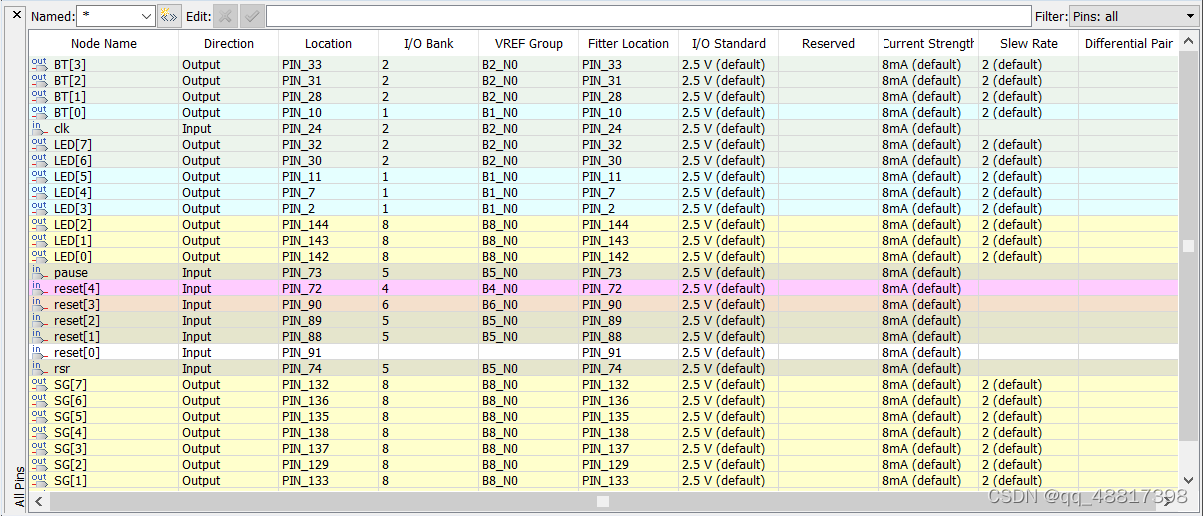

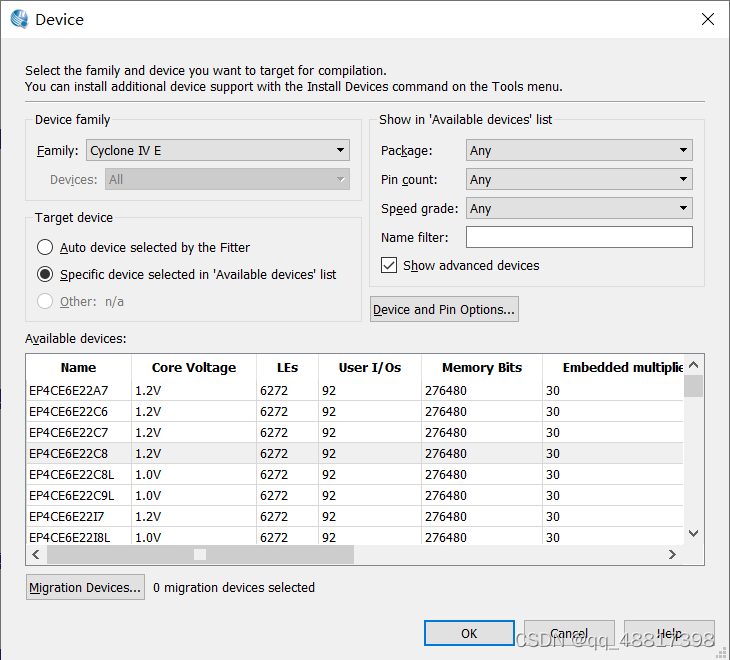

实验设备
