前言

DMA，全称Direct Memory Access，即直接存储器访问。

DMA传输将数据从一个地址空间复制到另一个地址空间，提供在外设和存储器之间或者存储器和存储器之间的高速数据传输。系统运作的核心就是CPU，CPU无时不刻的在处理着大量的事务，但有些事情却没有那么重要，比方说数据的复制和存储数据，把这部分的CPU资源拿出来能够更好的利用CPU的资源。因此转移数据（尤其是转移大量数据）是可以不需要CPU参与。DMA就是基于以上设想设计的，它的作用就是解决大量数据转移过度消耗CPU资源的问题。有了DMA使CPU更专注于更加实用的操作–计算、控制等。

一、DMA简介

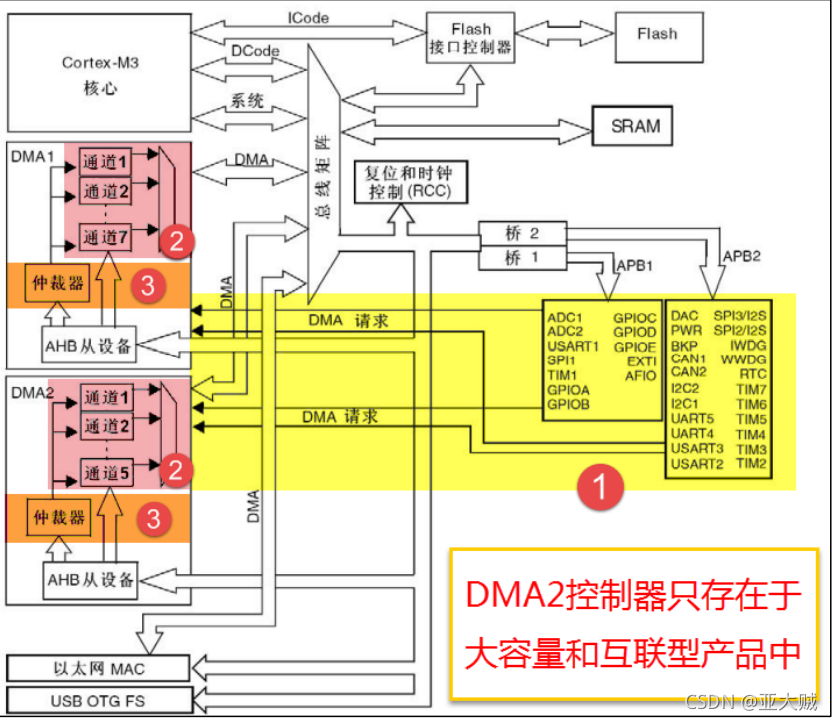

1.1DMA功能框图

只需学会使用其中3个部分即可

1.1.1DMA 请求

如果外设要想通过 DMA 来传输数据，必须先给 DMA控制器发送 DMA请求，DMA收到请求信号之后，控制器会给外设一个应答信号，当外设应答后且 DMA 控制器收到应答信号之后，就会启动 DMA 的传输，直到传输完毕。

1.1.2通道

DMA 具有 12 个独立可编程的通道，其中 DMA1 有 7 个通道，DMA2 有 5 个通道，每个通道对应不同的外设的 DMA 请求。虽然每个通道可以接收多个外设的请求，但是同一时间只能接收一个，不能同时接收多个。

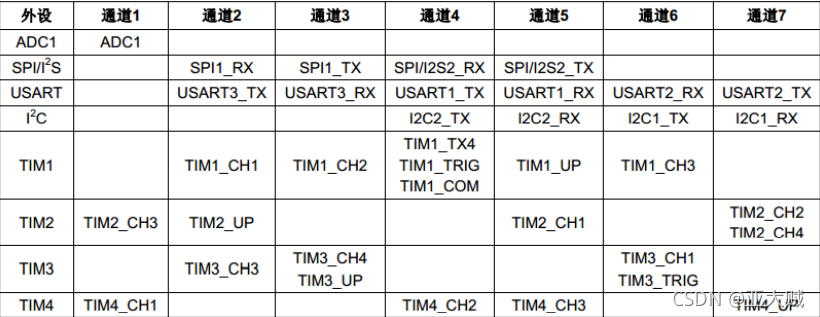

DMA1:

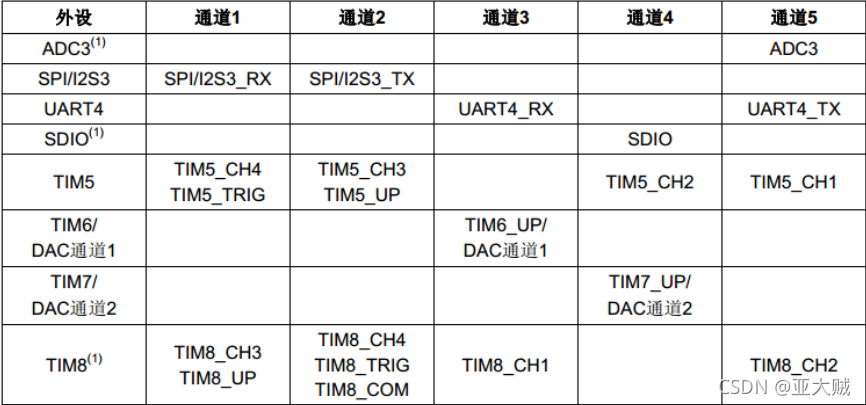

DMA2：

1.1.3仲裁器

当发生多个 DMA 通道请求时，就意味着有先后响应处理的顺序问题，这个就由仲裁器也管理。仲裁器管理 DMA 通道请求分为两个阶段。第一阶段属于软件阶段，可以在 DMA_CCRx 寄存器中设置，有 4 个等级：非常高、高、中和低四个优先级。第二阶段属于硬件阶段，如果两个或以上的 DMA 通道请求设置的优先级一样，则他们优先级取决于通道编号，编号越低优先权越高，比如通道 0 高于通道 1。在大容量产品和互联型产品中， DMA1 控制器拥有高于 DMA2 控制器的优先级
