9-卷积神经网络：打破图像识别的瓶颈

声明

本文章基于哔哩哔哩付费课程《小白也能听懂的人工智能原理》。仅供学习记录、分享，严禁他用！！如有侵权，请联系删除

目录

一、知识引入

（一）mnist手写体识别

1、灰度值

2、如何将图片数据送入神经网络

3、训练集

4、测试集

5、机器学习中的3种常见现象

（二）卷积神经网络

1、卷积是怎么工作的？

2、卷积核的作用

3、卷积层

4、卷积核的反向传播

（1）参数共享

5、提取多个特征

6、多次卷积后再送入全连接

7、池化层

（1）流程（平均池化）

（2）最大池化

（3）多通道的三维数据

（4）注意

二、编程实验--keras搭建全连接神经网络尝试mnist数据集

（一）导入mnist数据集

（二）导入训练集和测试集模块

 （三）数据归一化操作

（四）将分类标签转化为one-hot编码

 （五）模型搭建

（六）配置模型

（七）评估模型

三、编程实验--复现LeNet-5网络预测mnist数据集

（一）导入卷积和池化库函数

（二）按照卷积要求，导入测试和训练数据

（三）搭建LeNet-5网络模型

1、卷积层参数

2、池化层参数

 （四）配置模型

（五）评估模型

​编辑

---

一、知识引入

（一）mnist手写体识别

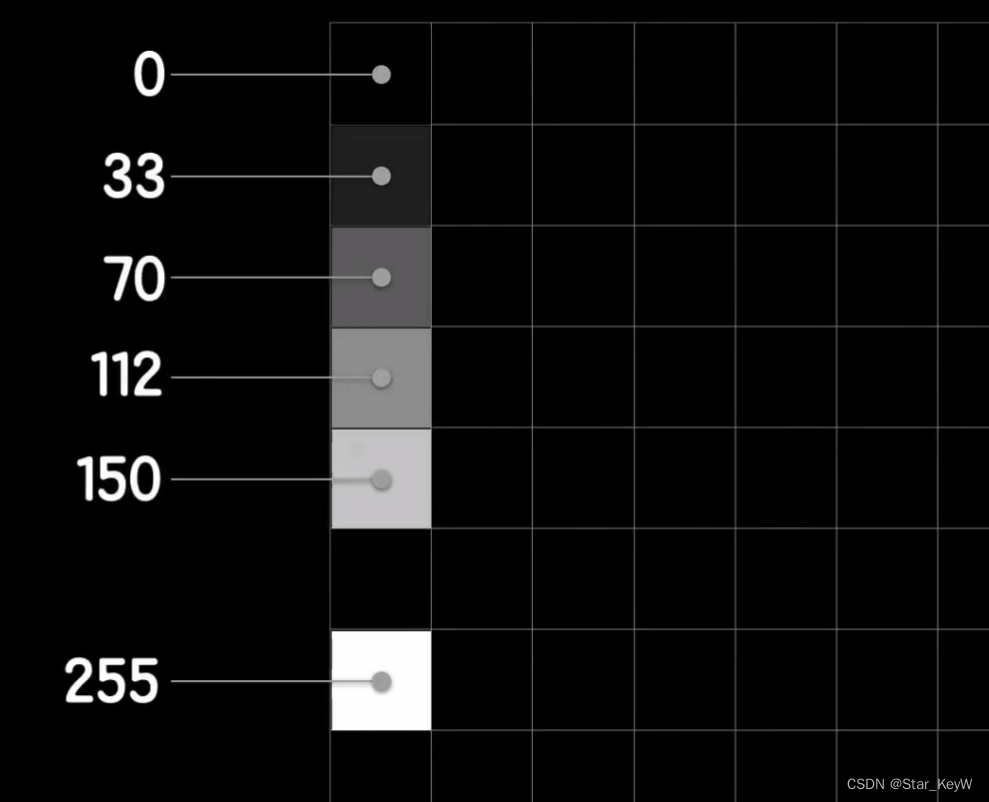

1、灰度值

        mnist数据集的图片采用的是28*28的灰度图（一行有28个像素点，一共有28行，每一个像素用1字节的无符号数表示它的等级，0为最暗-纯黑色；最大值255为最亮-纯白色；中间值就是介于纯白和纯黑之间的灰色）通过不同像素点的灰度值，来显示图像。

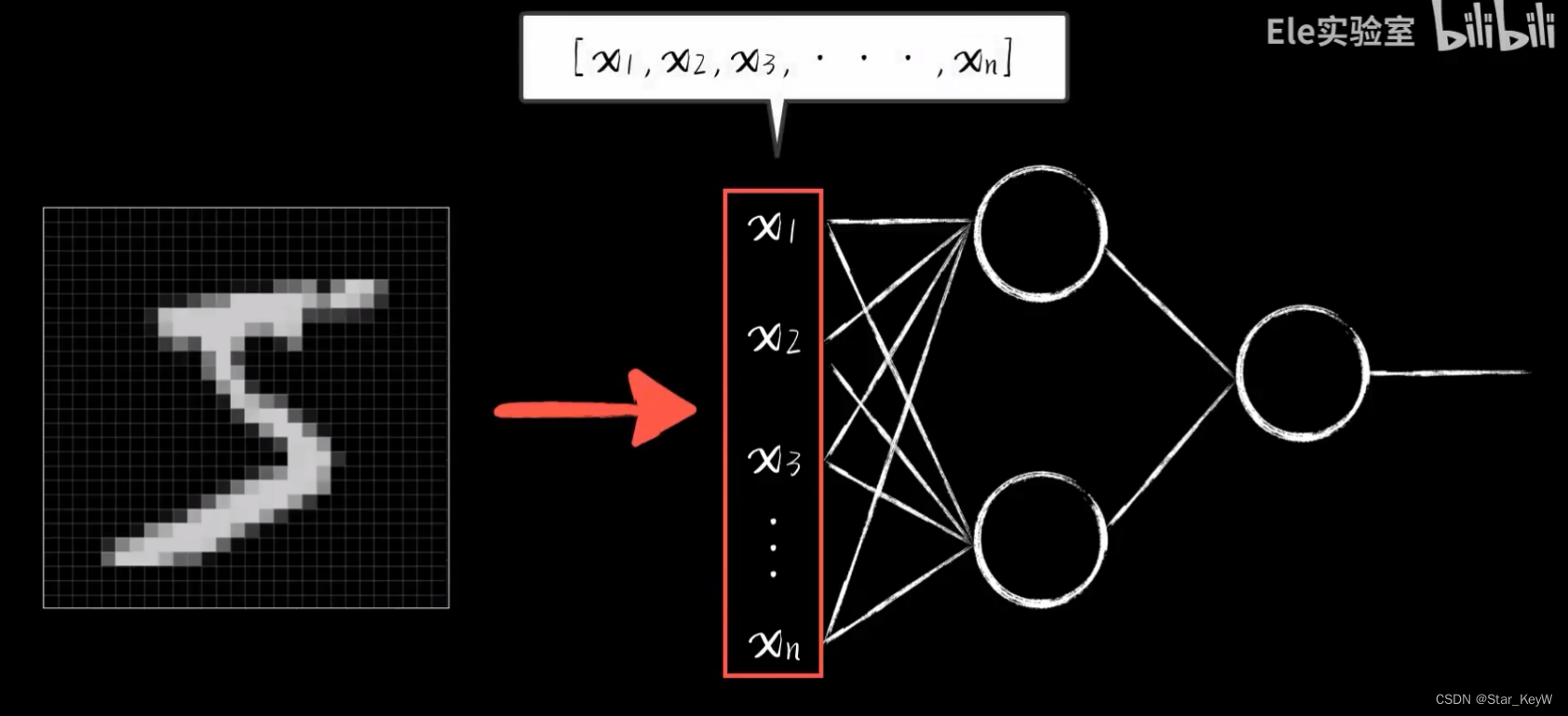

2、如何将图片数据送入神经网络

        神经网络的输入是一个多维数组，即一个向量。

        图片是方形灰度值的集合。

        我们将像素从头到尾一行一行一次拉出来，拉出784个像素，每个像素都是一个灰度值，形成一个784维的向量，即一个有784个元素的数组。

3、训练集

        在训练时使用的数据集。

4、测试集

        在训练集数据之外，拿出一些新的数据进行预测。考验模型是否具有足够的“泛化能力”。

5、机器学习中的3种常见现象

（1）欠拟合：在训练集上的准确率过低。

（2）过拟合：在训练集上的准确率很高，在测试集上的准确率出现了明显的下降。说明模型的泛化能力较差，很难推而广之。

• 用了过分复杂的模型，去拟合实则比较简单的问题，在训练集上追求过分精确的拟合，导致模型在新问题中的表现反而没有那么好
• 类比人类，在学习中死记硬背，而不是理解问题。

（二）卷积神经网络

1、卷积是怎么工作的？

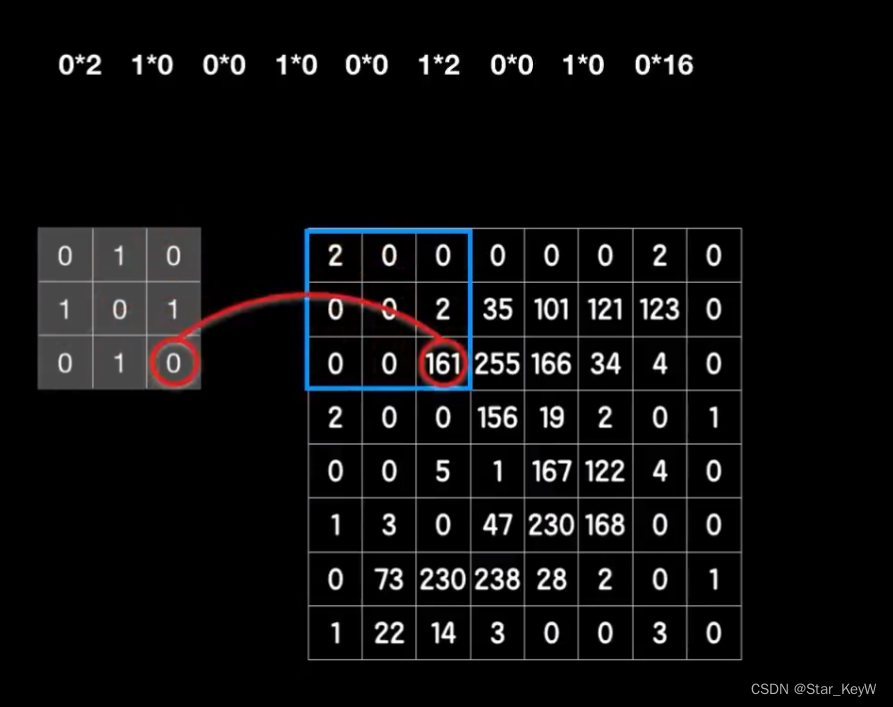

        利用一个8*8的灰度图举例，总共有64个像素点，每一个像素点就是0-255之间不同数字，所以我们可以看做是一个8*8的矩阵，即一个二维数组。

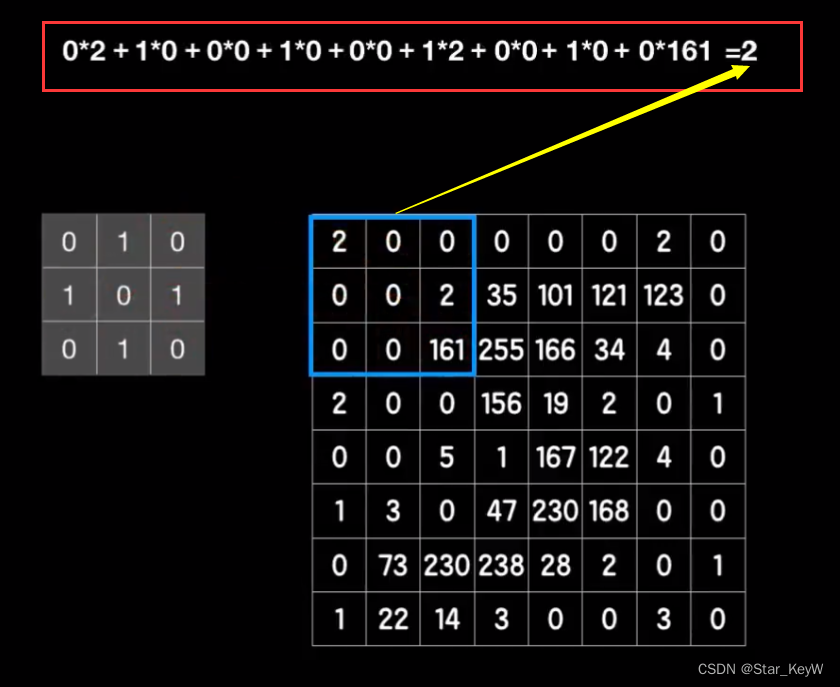

        手动构建一个3*3的小矩阵，从左上角开始，对应元素相乘。

        再把结果相加，得到一个新的值。

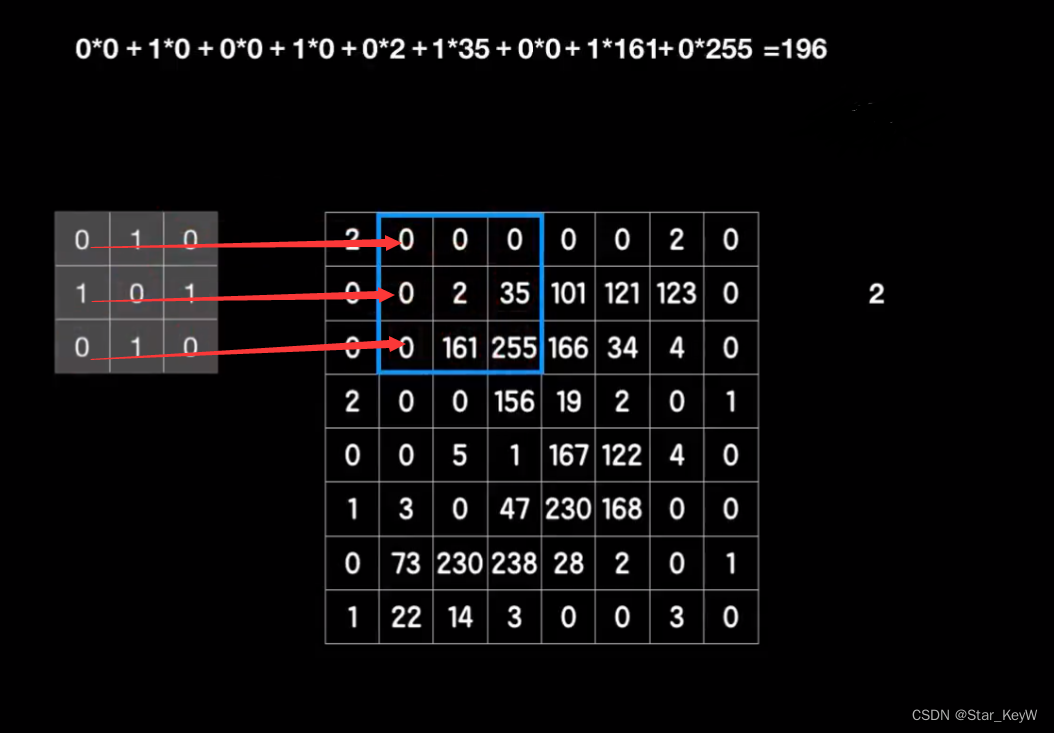

        完成以后再把这个小的向右挪动一个，同样和大的对应元素相乘，再相加，又得到一个值。

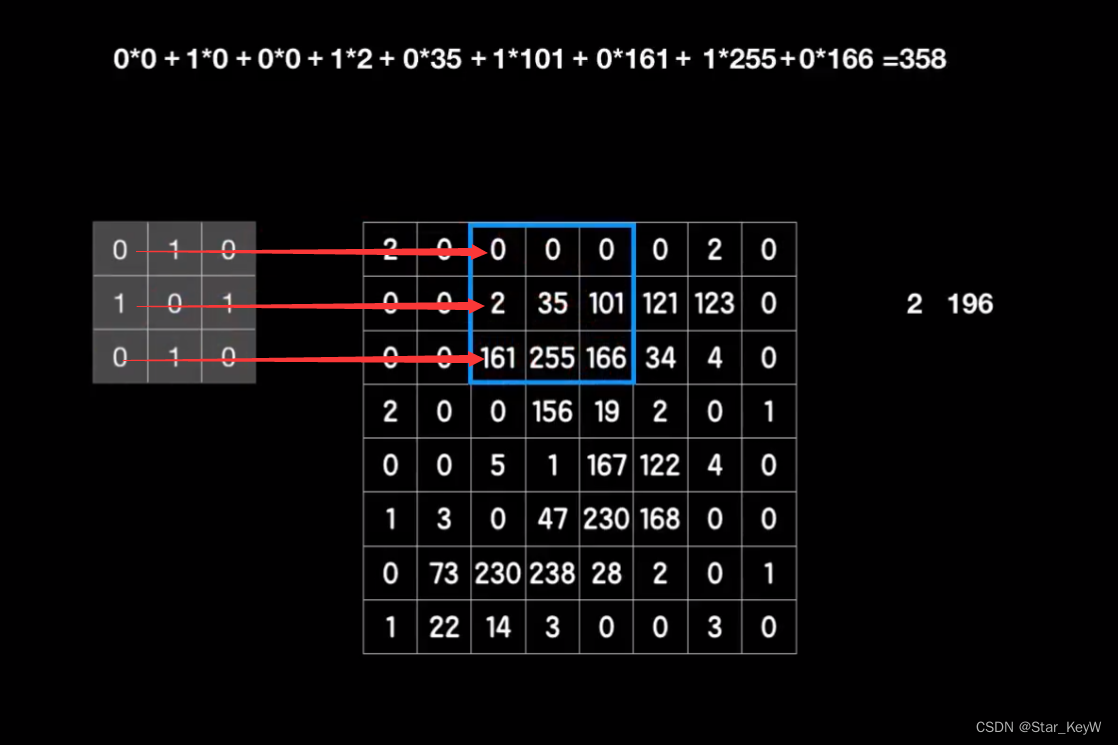

        再向右挪动。

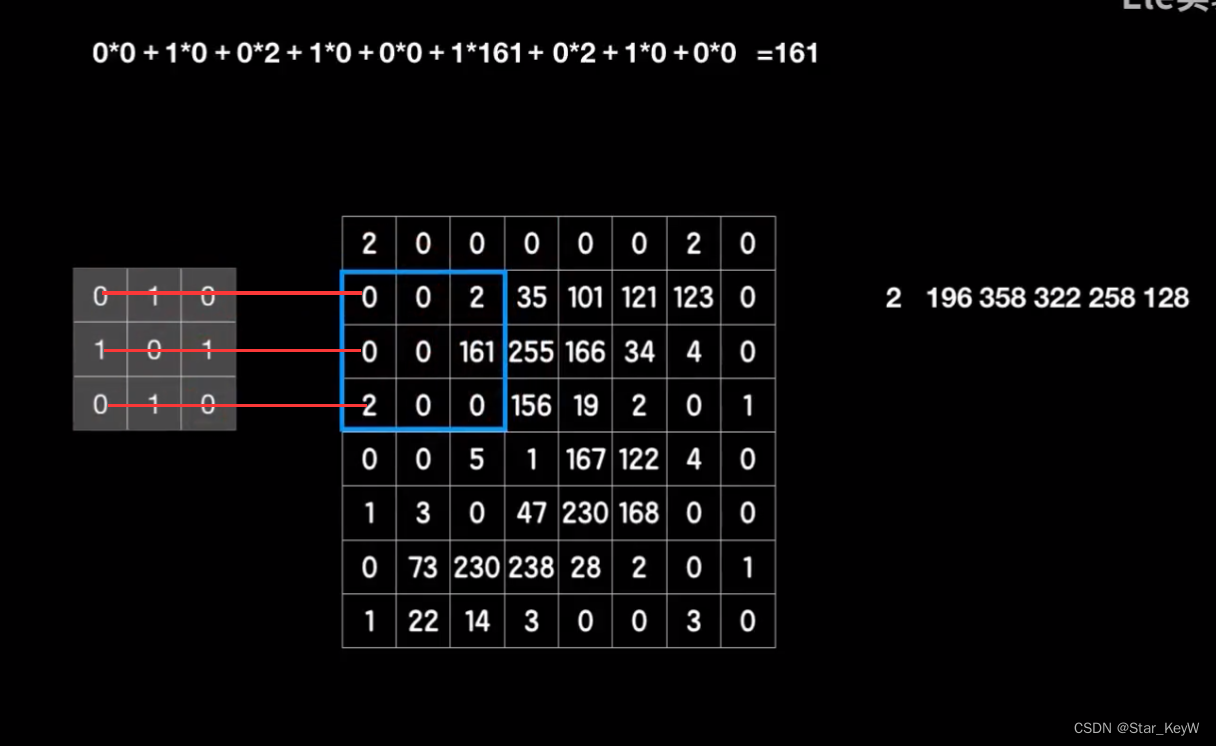

        重复这个过程，直至到达最右端。然后回到最左段，并且向下挪动一个，从左到右，再来一遍。

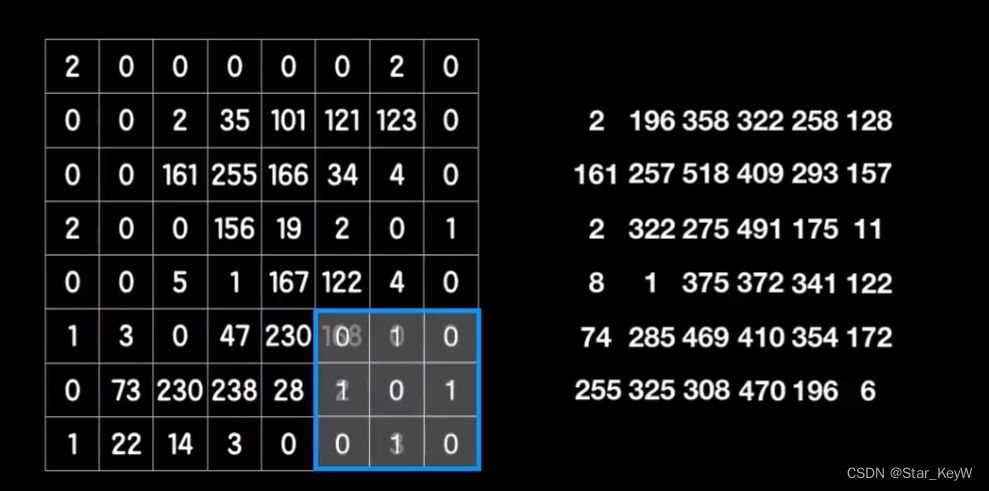

        顶到头后，再回到最左边，继续向下挪动一个。按照这个模式，直到顶到最下方、最右方为止。

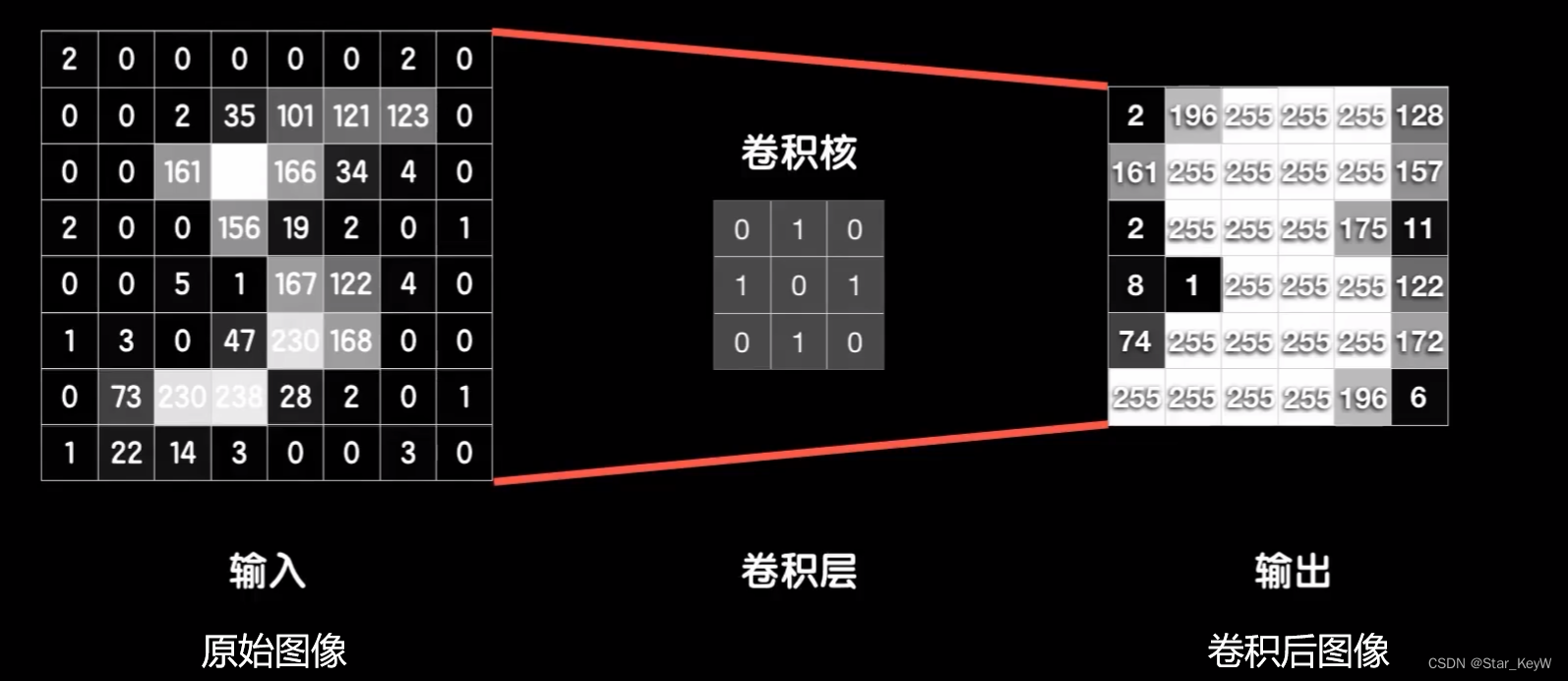

        新值按照位置排列后，得到一个6*6的新图片。

        而这个3*3的小矩阵，也就是“卷积核”，有时也被称为“过滤器”。

2、卷积核的作用

        实际上是用来做轮廓、纹理等特征提取

        卷积核的值应该取多少？

        其实，随机初始化卷积核内部的值，卷积核的值也是通过训练学习而来的，通过训练找到合适的卷积核去提取不同的特征。

3、卷积层

        做卷积运算的一层，称之为卷积层

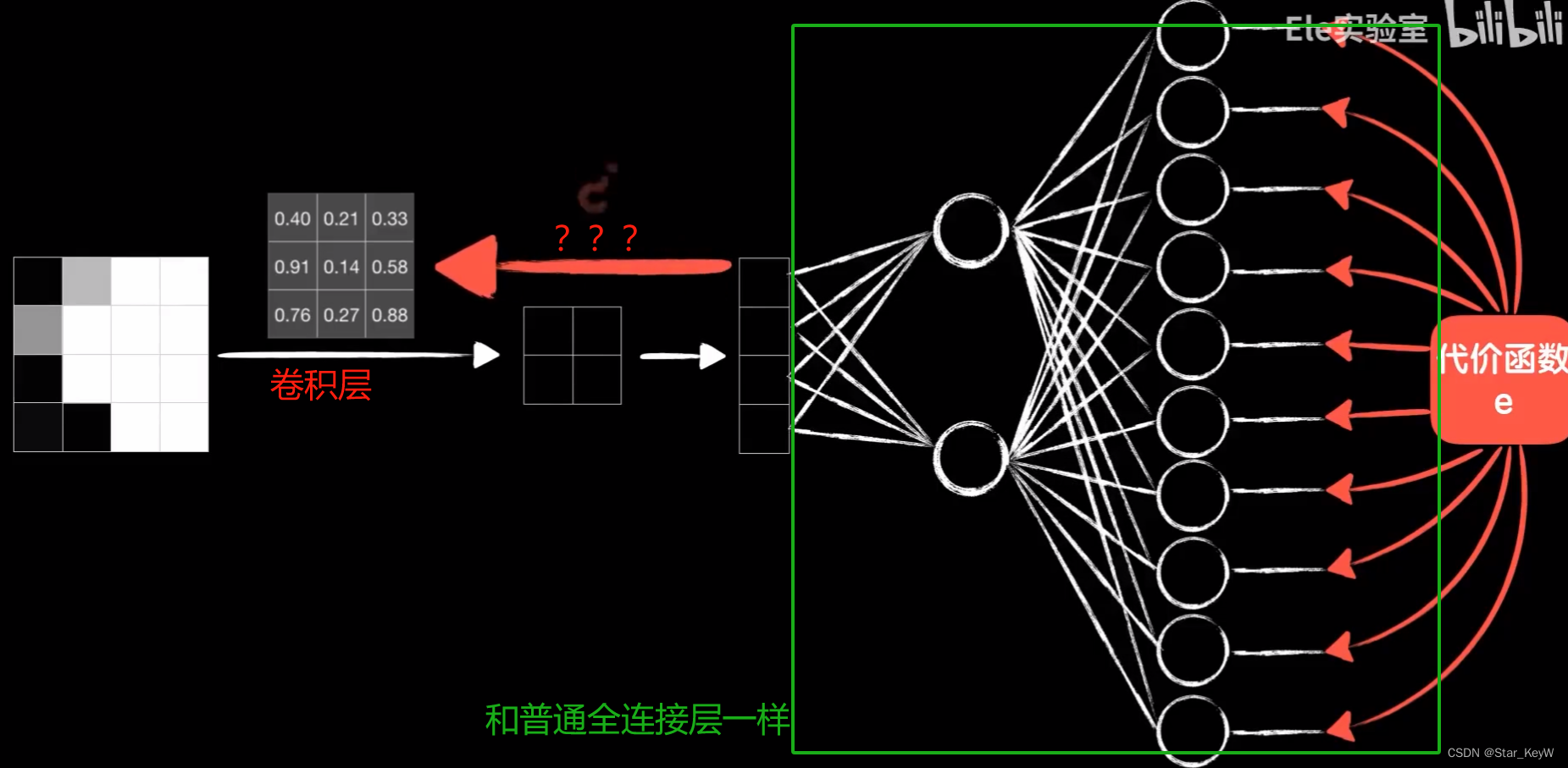

4、卷积核的反向传播

        误差代价如何传到卷积层？

（1）参数共享

        如下图，一个4*4的图像，使用3*3的卷积核，卷积的过程就是卷积核依次和局部数据对应元素相乘再相加，得到一个值。

        类比普通神经元的工作模式：局部数据时输入数据x，卷积核上的值看做是对应输入数据的权值参数w，对应元素相乘再相加。

        正是一个9个输入+1个输出的普通神经元
