Buck电路

1、基础拓扑电路

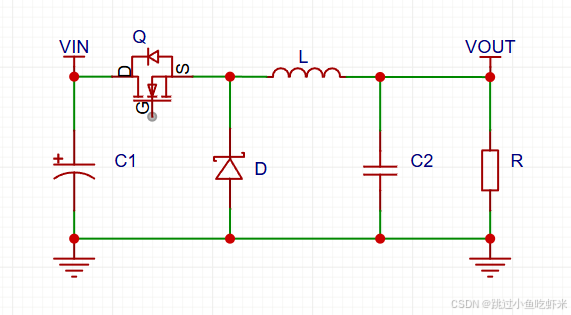

降压式(Buck)变换器主电路由开关管Q，二极管D，输出滤波电感L，输入极性电容C1和输出滤波电容C2构成。

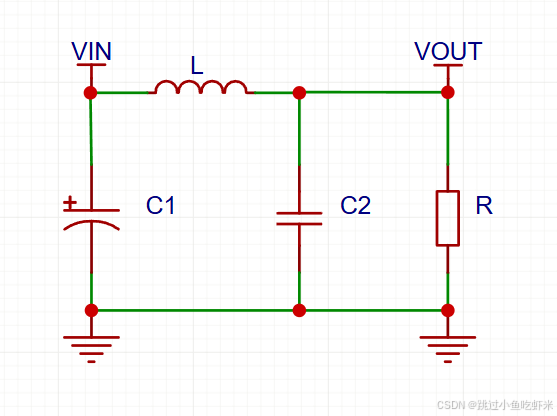

★当Q导通时，等效电路图如下：

此时，电感L储能，给C2和R供电。

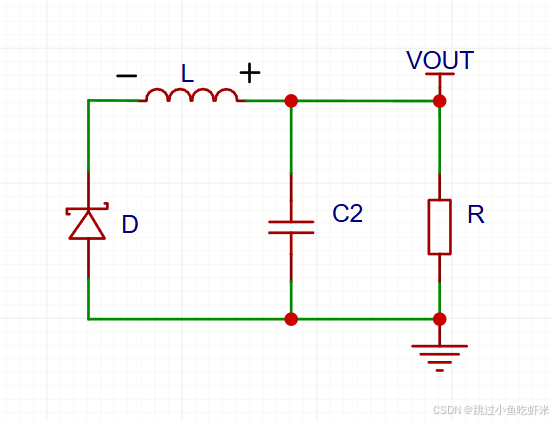

★当Q断开时，等效电路图如下：

此时，电感L放能，充当电源。

降压过程：

假定输入5V电压，目标得到3V的输出电压，首先Q导通，电感L限制电流逐步增大，输出端的电压逐步增大，同时电感L储能，当输出电压大于3V时，Q立刻关断，由电感L供电，电感L供电会逐步减小，当电感L供电电压低于输出所需电压时,Q再次导通，进行供电，并给电感L充电，循环此过程，从而实现降压。

降压原理：

为占空比，分别代表输入输出电压。

2、电路实操

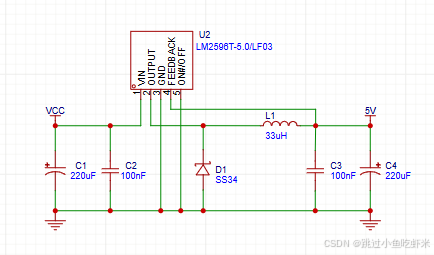

增加了一些极性电容和滤波电容，输入输出更加稳定。

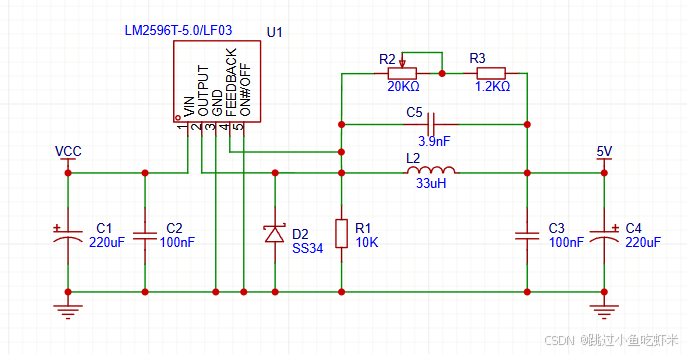

可调节式降压电路，增大可调节区间。
