DISC 1 :模块化编程

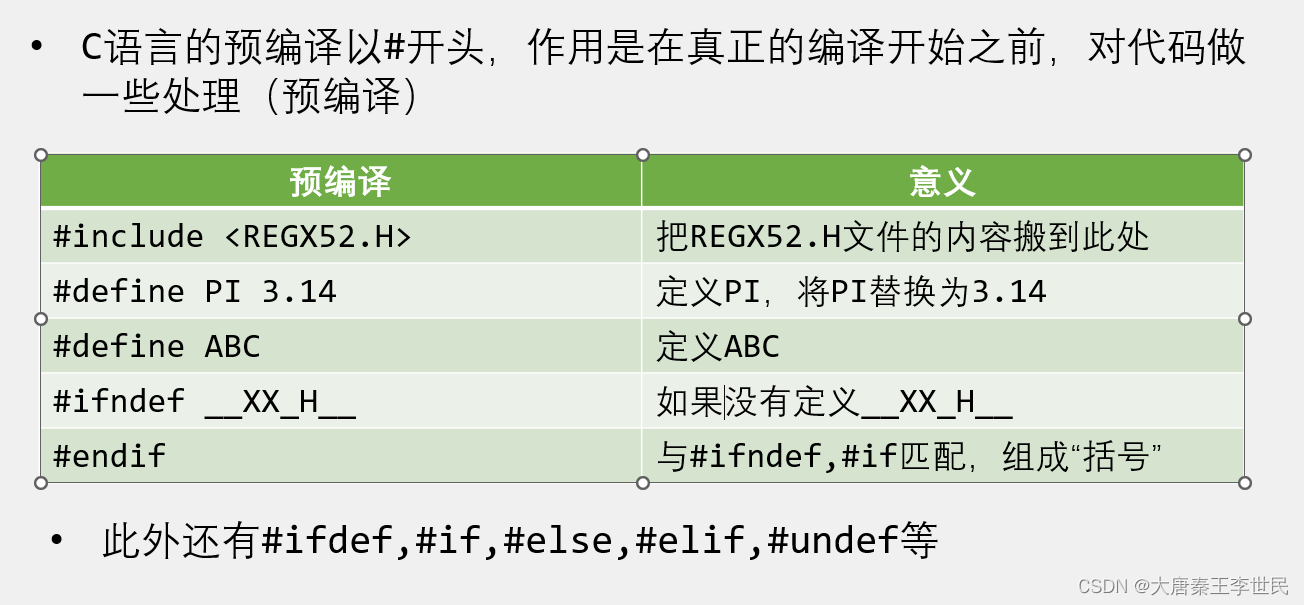

模块化编程的定义：把各个模块的代码放在不同的.c文件里，在.h文件里提供外部可调用函数的声明，其它.c文件想使用其中的代码时，只需要#include "XXX.h"文件即可。

模块化编程的优点：使用模块化编程可极大的提高代码的可阅读性、可维护性、可移植性等。

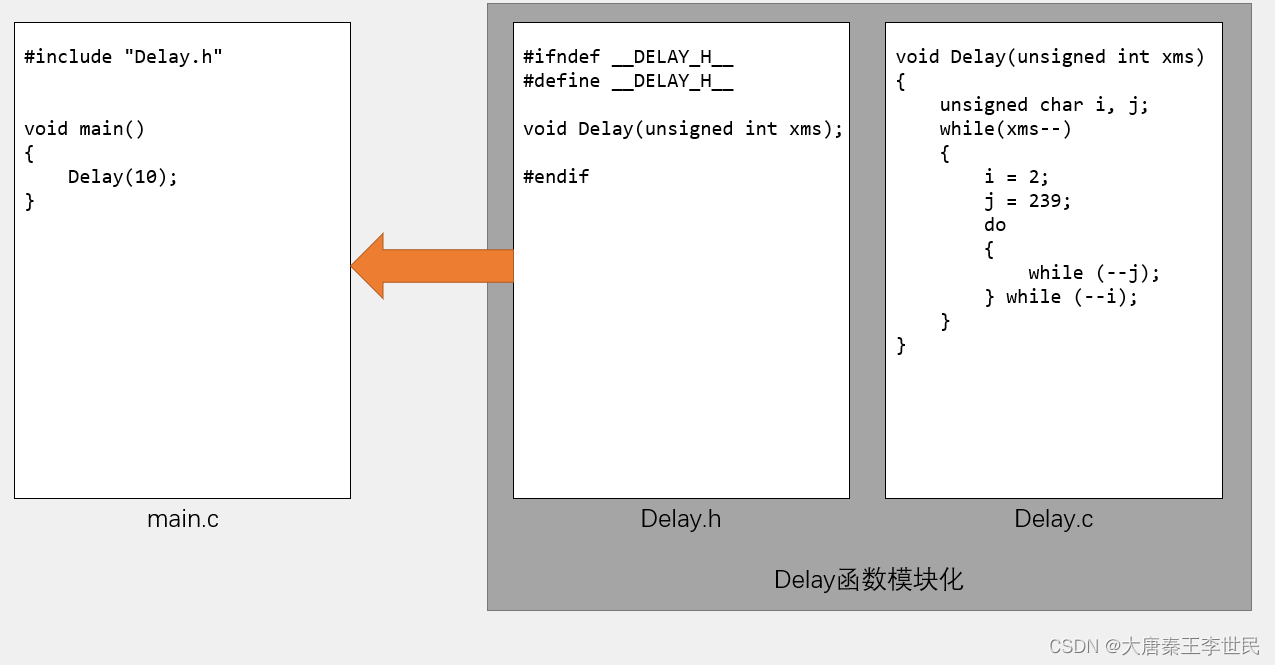

以Delay函数为例，进行剖析：

模块化编程注意事项

•任何自定义的变量、函数在调用前必须有定义或声明（同一个.c）

•使用到的自定义函数的.c文件必须添加到工程参与编译

•使用到的.h文件必须要放在编译器可寻找到的地方（工程文件夹根目录、安装目录、自定义）

DISC  2:LCD1602调试工具（？？？开专题）

LCD1602屏幕简介（全网最详细教程）_ＬＪＸ的博客-优快云博客见这一篇

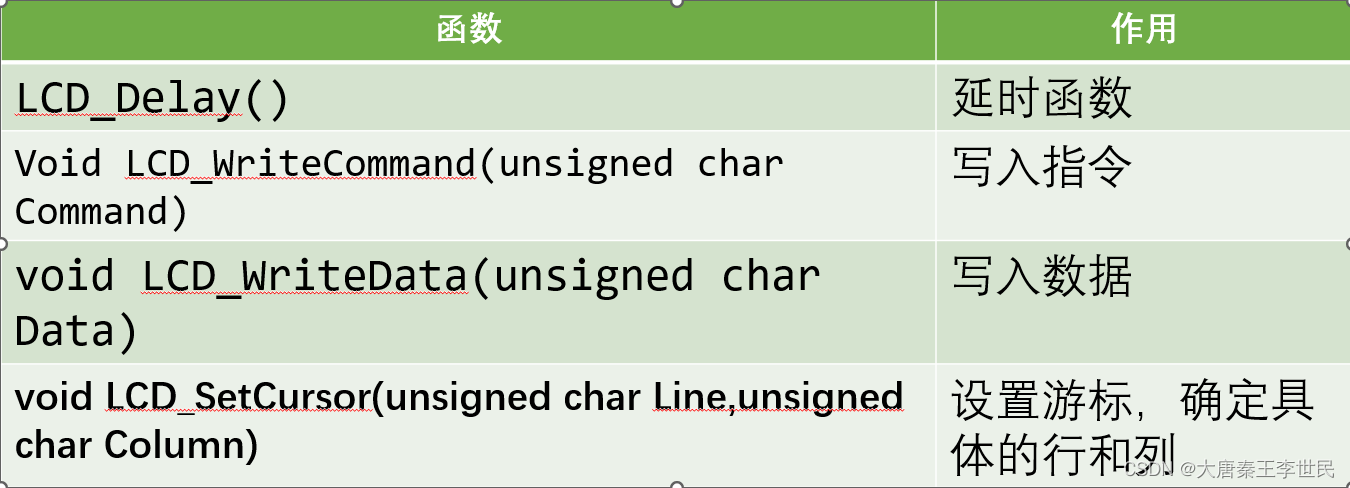

 LCD.c
#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;//P2与6进行按位异或???
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写指令(命令)
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;//RS:数组/指令选择，1为数组，0为指令
	LCD_RW=0;//RW:读/写选择，1为读，0为写
	LCD_DataPort=Command;
	LCD_EN=1;//数据使能，1表示可以进行操作
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
//调用了writecommdand函数
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
//调用了writecommdand函数
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
//调用了Setcursor和WriteData函数
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

LCD.h

#ifndef __LCD1602_H__

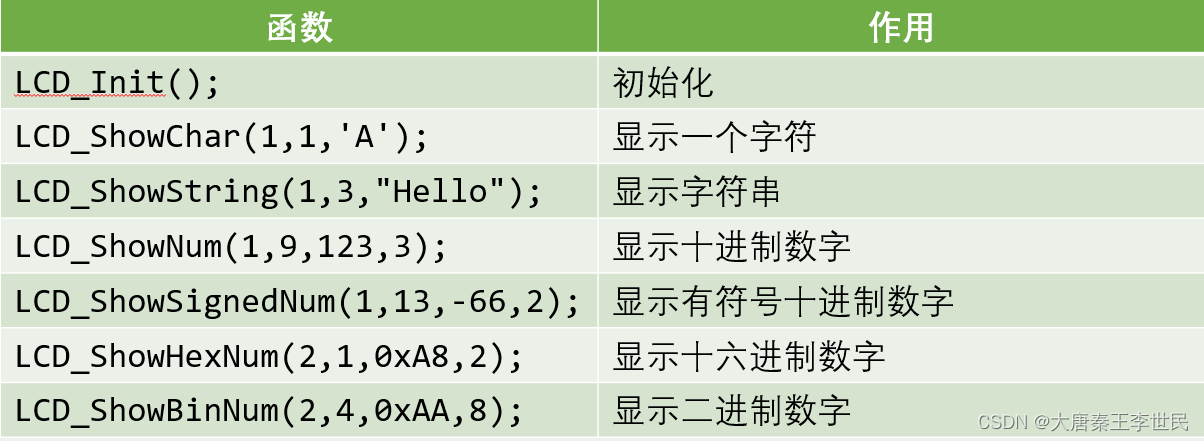

#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

 以上代码为基础，为下边的矩阵键盘部分奠定基础。两个文件，第一个是按对应的键在对应的LCD上显示数据；第二个是模拟密码锁。

matrix.c
#include <REGX52.H>
#include "Delay.h"

/**
  * @brief  矩阵键盘读取按键键码
  * @param  无
  * @retval KeyNumber 按下按键的键码值
			如果按键按下不放，程序会停留在此函数，松手的一瞬间，返回按键键码，没有按键按下时，返回0
  */
unsigned char MatrixKey()
{
	unsigned char KeyNumber=0;

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}

matrix.h

#ifndef __MATRIXKEY_H__
#define __MATRIXKEY_H__

unsigned char MatrixKey();

#endif
main.c（实现密码锁）
#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.h"
#include "MatrixKey.h"

unsigned char KeyNum;
unsigned int Password,Count;

void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"Password:");
	while(1)
	{
		KeyNum=MatrixKey();
		if(KeyNum)
		{
			if(KeyNum<=10)	//如果S1~S10按键按下，输入密码
			{
				if(Count<4)	//如果输入次数小于4
				{
					Password*=10;				//密码左移一位
					Password+=KeyNum%10;		//获取一位密码
					Count++;	//计次加一
				}
				LCD_ShowNum(2,1,Password,4);	//更新显示
			}
			if(KeyNum==11)	//如果S11按键按下，确认
			{
				if(Password==2345)	//如果密码等于正确密码
				{
					LCD_ShowString(1,14,"OK ");	//显示OK
					Password=0;		//密码清零
					Count=0;		//计次清零
					LCD_ShowNum(2,1,Password,4);	//更新显示
				}
				else				//否则
				{
					LCD_ShowString(1,14,"ERR");	//显示ERR
					Password=0;		//密码清零
					Count=0;		//计次清零
					LCD_ShowNum(2,1,Password,4);	//更新显示
				}
			}
			if(KeyNum==12)	//如果S12按键按下，取消
			{
				Password=0;		//密码清零
				Count=0;		//计次清零
				LCD_ShowNum(2,1,Password,4);	//更新显示
			}
		}
	}
}
main.c（实现矩阵键盘）
#include <REGX52.H>
#include "Delay.h"		//包含Delay头文件
#include "LCD1602.h"	//包含LCD1602头文件
#include "MatrixKey.h"	//包含矩阵键盘头文件

unsigned char KeyNum;

void main()
{
	LCD_Init();							//LCD初始化
	LCD_ShowString(1,1,"MatrixKey:");	//LCD显示字符串
	while(1)
	{
		KeyNum=MatrixKey();				//获取矩阵键盘键码
		if(KeyNum)						//如果有按键按下
		{
			LCD_ShowNum(2,1,KeyNum,2);	//LCD显示键码
		}
	}
}
