前言

博主在使用 qcustomplot 绘制柱状图时，发现网络上的教程。大都忽略了一个重要的点就是。柱状图没有明显显示出当前的值。经过博主寻找后发现在 qcustomplot 论坛中已经有了对应的解决方案。所以记录一下。qcustomplot论坛

代码

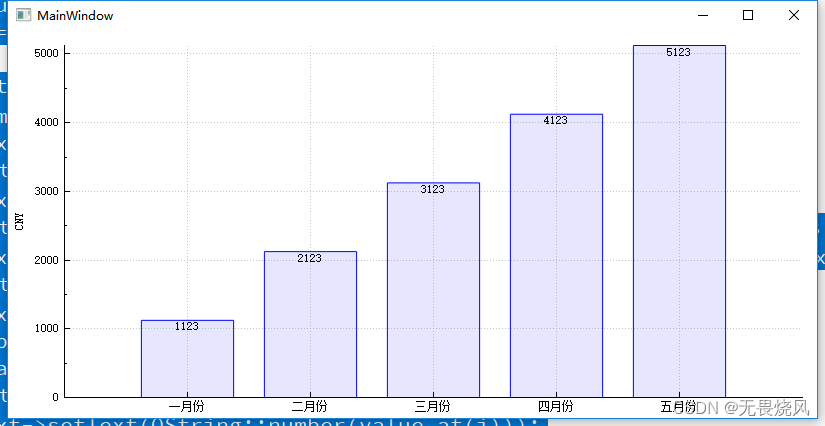

void MainWindow::drawBars()
{
    QCPBars *bars = new QCPBars(ui->customplot->xAxis, ui->customplot->yAxis);

    QVector<double> key;
    QVector<double> value;
    for(int i = 0; i < 5; i++)
    {
        //QCPItemText的效果类似于一个label
        QCPItemText *itemText = new QCPItemText(ui->customplot);
        itemText->setClipToAxisRect(false);
        //设置itemText的位置是跟随坐标系的
        itemText->position->setType(QCPItemPosition::ptPlotCoords);
        //设置itemText跟随的坐标系为 ui->customplot->xAxis, ui->customplot->yAxis
        itemText->position->setAxes(ui->customplot->xAxis, ui->customplot->yAxis);
        //设置itemText放置的位置
        itemText->setPositionAlignment(Qt::AlignTop | Qt::AlignHCenter);
        key.append(i + 1);
        value.append((i + 1) * 1000 + 123);
        //设置itemText显示的内容
        itemText->setText(QString::number(value.at(i)));
        //设置itemText显示的位置的坐标
        itemText->position->setCoords(key.at(i), value.at(i));
    }
    bars->addData(key, value);
    QStringList keyList({QStringLiteral("一月份"), QStringLiteral("二月份"), QStringLiteral("三月份"), QStringLiteral("四月份"), QStringLiteral("五月份")});
    QSharedPointer<QCPAxisTickerText> tickerText(new QCPAxisTickerText);
    //每个x轴的数据对应的label
    tickerText->addTicks(key, keyList.toVector());

    //将 ui->customplot->xAxis的坐标轴上的ticker 和 tickerLabel 更换为自定义的 tickerText
    ui->customplot->xAxis->setTicker(tickerText);
    //设置 ui->customplot->xAxis 的范围，以便能够看到全部的柱状图
    ui->customplot->xAxis->setRange(0, key.length() + 1);
    //ui->customplot->yAxis 自适应范围
    ui->customplot->yAxis->rescale();

    //y轴的单位
    ui->customplot->yAxis->setLabel(QStringLiteral("CNY"));
    //重新绘制才能生效
    ui->customplot->replot();
}
