Linux磁盘与文件系统管理

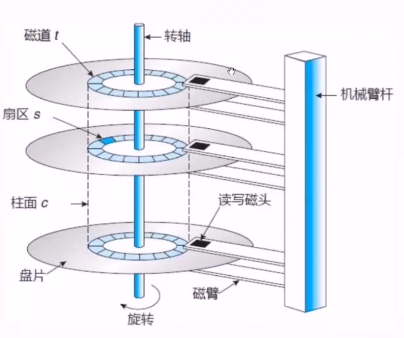

磁盘结构基础

（1） 数据结构：

• 扇区:盘片被分为多个扇形区域，每个扇区存放512字节的数据，硬盘的最小存储单位
• **磁道:**同一盘片不同半径的同心圆， 是由磁头在盘片表面划出的圆形轨迹，方便数据存储
• **柱面:**不同盘片相同半径构成的圆柱面，由同一半径圆的多个磁道组成

（2）物理结构

• 盘片 ：硬盘有多个盘片，每个盘片有2面
• 磁头：每面一个磁头

（3）存储容量：

• 硬盘存储容量=磁头数x磁道(柱面)数×每道扇区数×每扇区字节数(512字节)
• 可以用柱面/磁头扇区来唯一定位磁盘上每一个区域

硬盘的接口

硬盘按数据接口不同，大致分为ATA（IDE）和SATA以及SCSI，接口速度不是实际硬盘传输速度。

IDE（并口）：并口数据线连接主板与硬盘，抗干扰性太差，且排线占用空间较大，不利电脑内部散热，已逐渐被SATA所取代。

SATA（串口）： 抗干扰性强，支持热插拔等功能，速度快，纠错能力强。

SCSI小型机系统接口，SCSI硬盘广为工作站级个人电脑以及服务器所使用，资料传输时 CPU占用率较低，转速快，支持热插拔等

SAS 是新一代的SCSI技术， 和SATA硬盘相同，都是采取序列式技术以获得更高的传输速度，可达到6Gb/s。

磁盘分区表示

1.2.1 MBR（Master Boot Record，主引导记录）
MBR位于硬盘第一个物理扇区处 , MBR中包含硬盘的主引导程序和硬盘分区表

MBR总共512字节，前446字节是主引导记录，分区表保存在MBR扇区中的第447-512字节中。

分区表有4个分区记录区，每个分区记录区占16字节。

磁盘分区的表示

Linux内核读取光驱、硬盘等资源时，都是通过“设备文件”的形式进行，因此，将硬盘和分区分别表示为不同的文件。

表示：/dev/hda5

/dev/：硬件设备文件所在的目录

hd：表示IDE设备（sd表示scsi设备）

a：硬盘的顺序号，表示的第几块硬盘，以a、b、c…表示

5：分区的顺序号，表示第一块硬盘接口的第五个分区

2.磁盘管理

基本格式：
查看磁盘分区： fdisk -l [磁盘设备]
[root@cheng0307 ~]# fdisk -l /dev/sda

管理磁盘分区： fdisk [磁盘设备]
[root@cheng0307 ~]# fdisk /dev/sda

不重启的情况下识别磁盘：
echo "- - - "> /sys/class/scsi_host/host0/scan
echo "- - - "> /sys/class/scsi_host/host1/scan
echo "- - - "> /sys/class/scsi_host/host2/scan
如果系统还是无法识别硬盘，可以重启系统

Device：分区的设备文件名称；

Boot：是否是引导分区，是的话则有“ * ”号标识；

Start：该分区在硬盘中的起始位置（柱面数）；

End：该分区在硬盘中的结束位置（柱面数）；

Blocks：分区的大小，以Blocks（块）为单位，默认的块大小为1024字节。

Id：分区对应的系统ID号，83表示Linux中的默认分区（XFS或EXT4），8e表示LVM逻辑卷； System：分区类型

规划硬盘中的分区

• 交互操作指令指令

选项	作用
m	获取帮助菜单
p	查看分区情况
n	新建分区
d	删除分区
t	变更分区的类型
w	保存分区操作并退出

         |

| d | 删除分区 |
| t | 变更分区的类型 |
| w | 保存分区操作并退出 |
| q | 不保存分区操作并退出 |
