该博客详细介绍了在HCIP实验中如何处理不规则OSPF区域的问题，包括使用虚链路、隧道和多点双向重发布的方法。同时，还阐述了如何配置多点GRE以实现全网可达，并确保R4的环回接口对所有设备可见。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

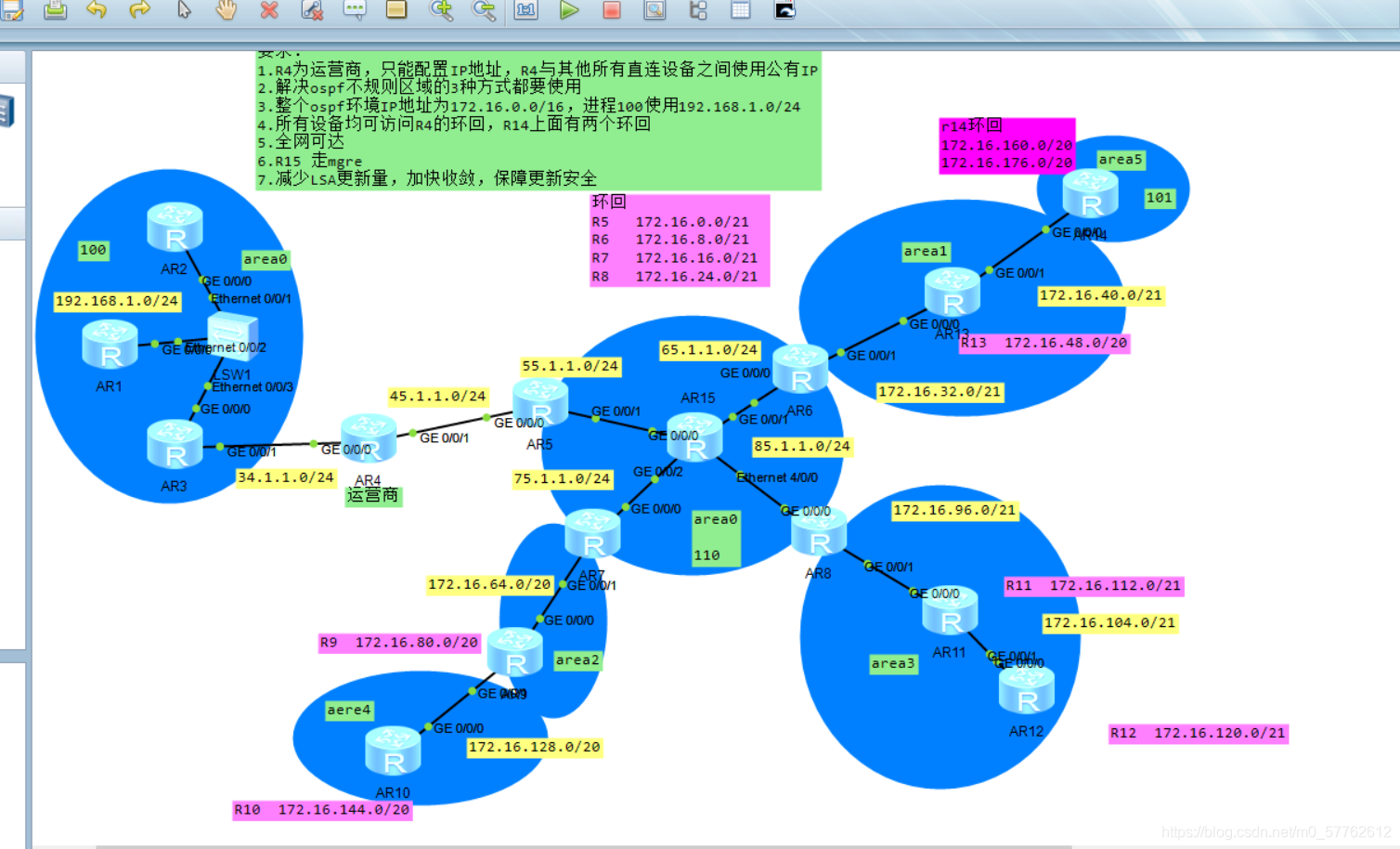

实验拓扑图如上所示

要求：
1.R4为运营商，只能配置IP地址，R4与其他所有直连设备之间使用公有IP
2.解决ospf不规则区域的3种方式都要使用
3.整个ospf环境IP地址为172.16.0.0/16，进程100使用192.168.1.0/24
4.所有设备均可访问R4的环回，R14上面有两个环回
5.全网可达
6.R15 走mgre
7.减少LSA更新量，加快收敛，保障更新安全

实验步骤

1.划分网段，如图所示，给R14分一段后继续划分两段环回

2.配置IP地址

3.配置ospf，左侧进程号为100，区域0

中间进程号为110，区域0、1、2、3、4

右上角进程号为101，区域5

4. 进程号为110的 area0、area2、area 4 不满足ospf星型结构，属于不规则区域，无法正常通信，需要解决（三种方法：1.使用隧道 2.是用虚链路 3.多点双向重发布）

这里使用虚链路的方法解决，在边界路由器R7、R9上创建虚链路穿越area2，使得area0 与 area4建立连接
