RelativeLayout（安卓开发学习笔记——21）

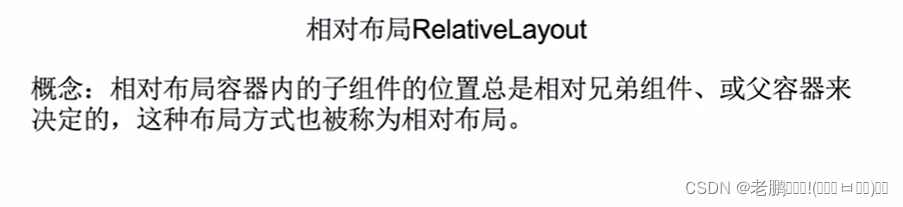

1.相对布局概念：

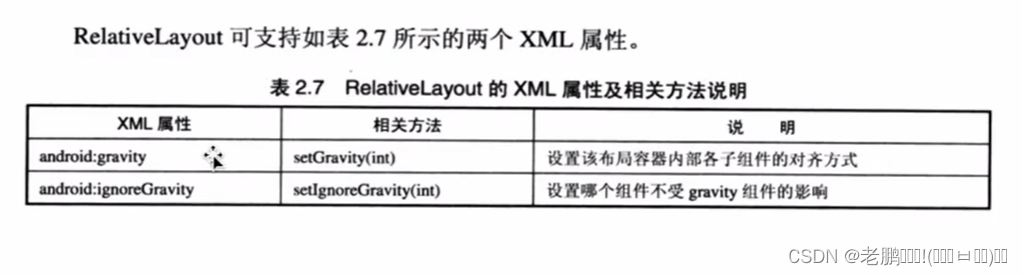

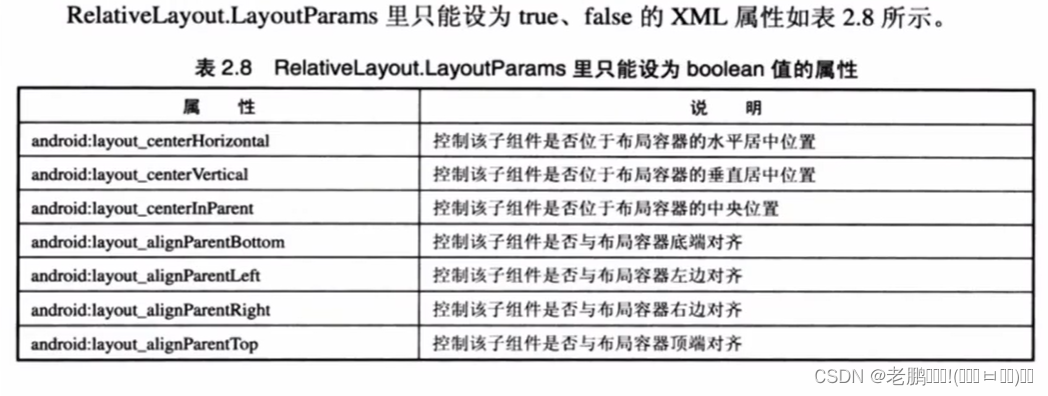

2.

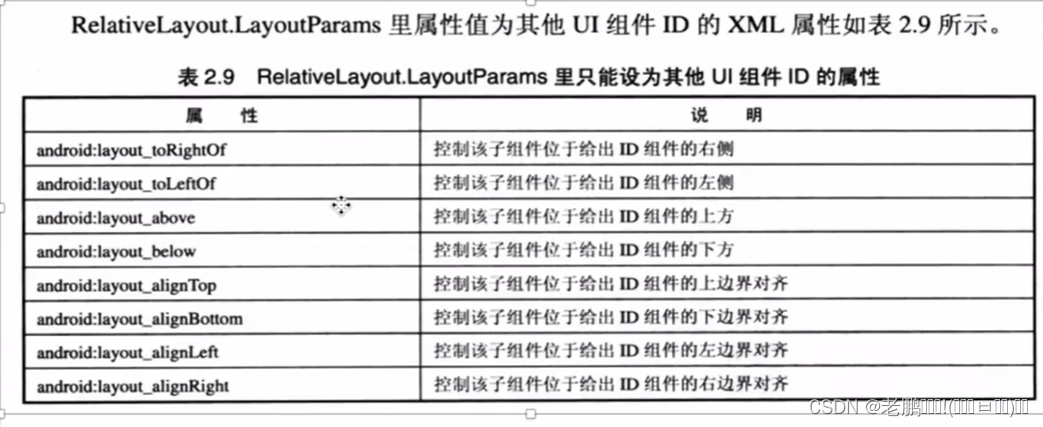

3.子组件和布局容器之间的位置关系：

4.子组件和ID组件之间的位置关系：

5.图片：

6.代码示例：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
        android:id="@+id/but_1"
        android:text="1"
        android:layout_centerInParent="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_2"
        android:text="2"
        android:layout_above="@+id/but_1"
        android:layout_centerHorizontal="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_3"
        android:text="3"
        android:layout_below="@id/but_1"
        android:layout_centerHorizontal="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_4"
        android:text="4"
        android:layout_toLeftOf="@id/but_1"
        android:layout_centerVertical="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_5"
        android:text="5"
        android:layout_toRightOf="@id/but_1"
        android:layout_centerVertical="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_6"
        android:text="6"
        android:layout_toLeftOf="@id/but_2"
        android:layout_above="@id/but_4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_7"
        android:text="7"
        android:layout_toRightOf="@id/but_2"
        android:layout_above="@id/but_5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_8"
        android:text="8"
        android:layout_toLeftOf="@id/but_3"
        android:layout_below="@id/but_4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_9"
        android:text="9"
        android:layout_toRightOf="@id/but_3"
        android:layout_below="@id/but_5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_10"
        android:text="10"
        android:layout_alignParentLeft="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_11"
        android:text="11"
        android:layout_alignParentRight="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_12"
        android:text="12"
        android:layout_toLeftOf="@id/but_4"
        android:layout_centerVertical="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_13"
        android:text="13"
        android:layout_toRightOf="@id/but_5"
        android:layout_centerVertical="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_14"
        android:text="14"
        android:layout_alignParentLeft="true"
        android:layout_alignParentBottom="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:id="@+id/but_15"
        android:text="15"
        android:layout_alignParentBottom="true"
        android:layout_alignParentRight="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

</RelativeLayout>
