目录
一、创建一个器件原理图文件
1.1 器件属性设置
二、画一个电阻原理图
2.1 创建引脚

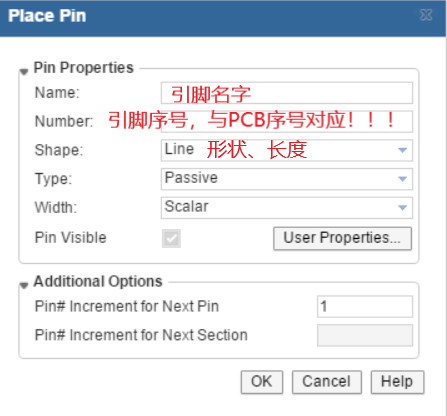

最上面菜单栏选择Place--Pin弹出下图页面,Type选择zero legnth--引脚没有长度

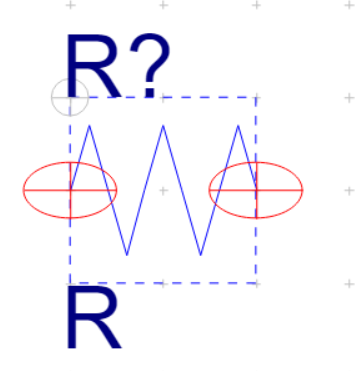

放好之后,右击选择end mode即可结束放置;选中两个引脚,在右侧设置栏Part Properties可隐藏引脚序号,如下图
2.2 画电阻线--锯齿状

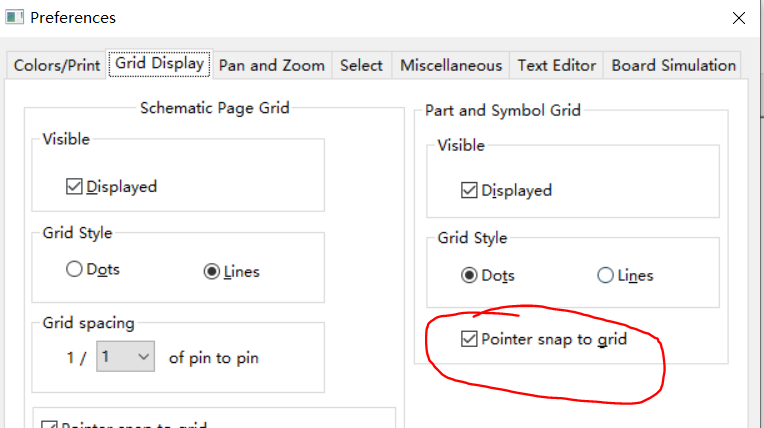

在右侧选择该图标place line就可以画线,但线是吸附在栅格上的,如果想随意画线,在上面菜单栏Option---preference下,取消选择图中选项即可。
效果如下图:器件库下多了一个R
三、使用器件原理图

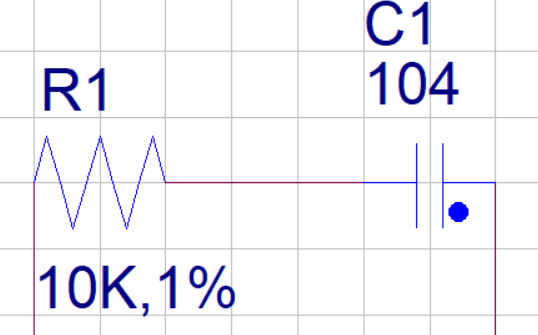

在Place part中选中Library1器件库,Enter即可放入, 对Value进行修改10K,1%,效果如下图。
总结
引用学长的话:“不需要自己画!啥都需要自己画,岂不把自己累趴!”

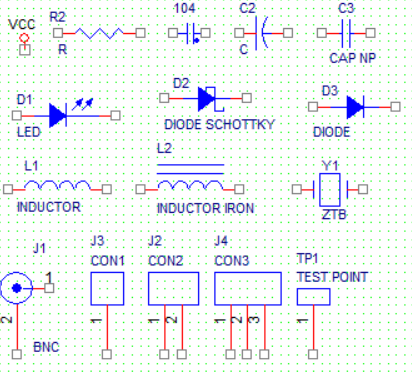

确实,库要会画,但不是所有的都得画,官方自带的库能引就引!!!这就是站在学长的肩膀上学习!
AMPLIFIER.OLB
共182个零件,存放模拟放大器,IC,如LM386,MAX457等。
CAPSYM.OLB
共35个零件,存放电源,地,输入输出口,标题栏等。
CONNECTOR.OLB
共816个零件,存放连接器,如CON10,CONN PWR 2-P,HEADER9等。
DISCRETE.OLB
共872个零件,存放分立式元件,如电阻,电容,电感,开关,变压器等常用零件。
OPAMP.OLB
共610个零件,存放运放,如AD712,OP37,OPA660等。
