8086输入输出技术

一，I/O接口概述

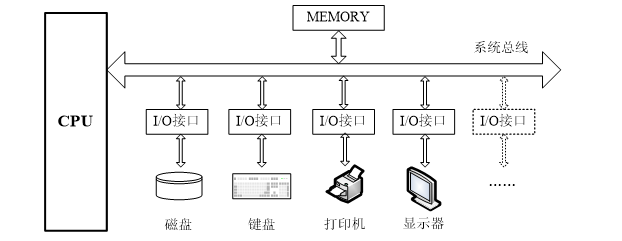

I/O 接口：将CPU和外围设备连接起来实现信息交换的缓冲电路称为lO接口(Interface）电路，简称“I/O接口”。

I/O 接口的分类：

• 按数据传送方式:并行接口、串行接口
• 按功能选择的灵活性:可编程接口、不可编程接口
• 按应用的通用性:通用接口、专用接口
• 按数据控制的方式:程序型接口、DMA型接口

1，I/O 接口的基本功能：

• 缓冲、隔离和锁存的功能
• 信息格式与电平转换功能
• 信息交换的应答联络功能
• 译码寻址外设功能

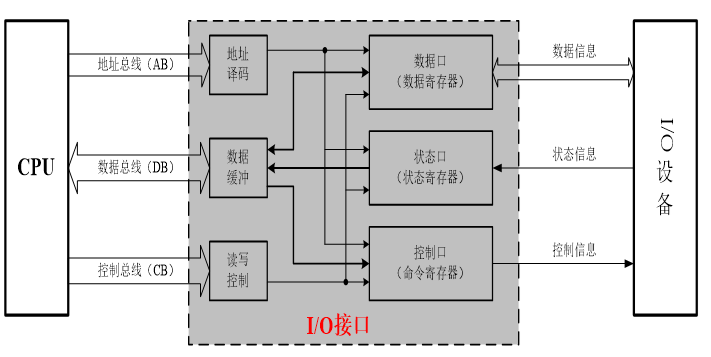

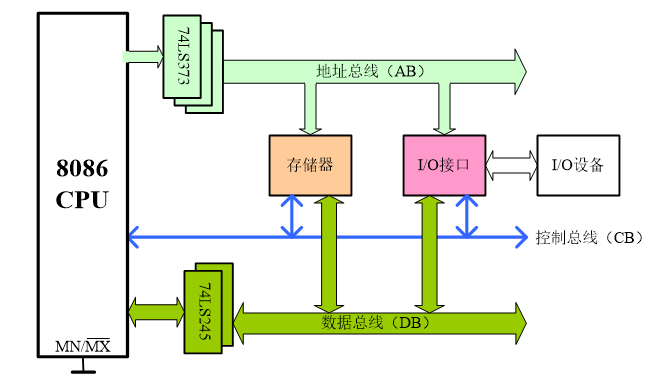

2，I/O 接口的基本结构：

3，I/O端口的编址方式

• 独立编址（相对存储器而言，将存储器地址空间和I/O接口寄存器地址空间分开设置，互不影响。）
• 统一编址（又称存储器映像编址，将所有I/O接口电路中的寄存器作为存储单元对待，并给每一个寄存器分配相应的存储器地址。）

4，I/O端口的地址译码：

与存储器单元的地址译码方法相同。

二，简单I/O接口芯片（重点)

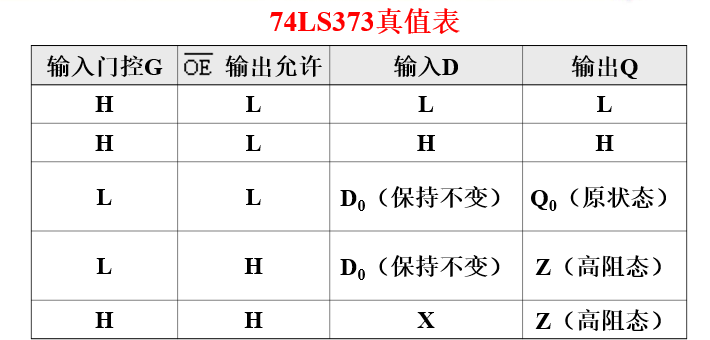

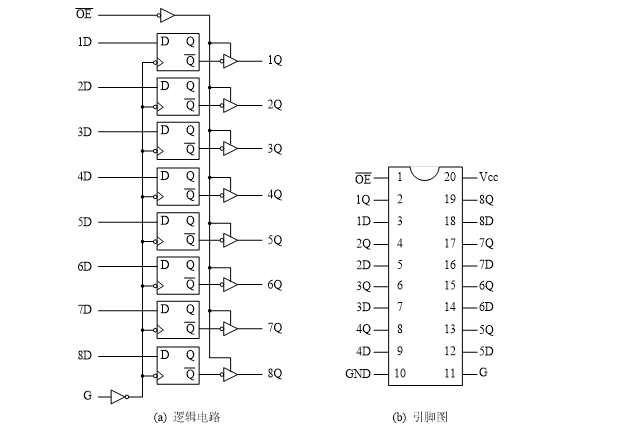

1，74LS373锁存器

74LS373可被用于锁存地址信息、数据信息和状态信息等，更多用于锁存地址信息。

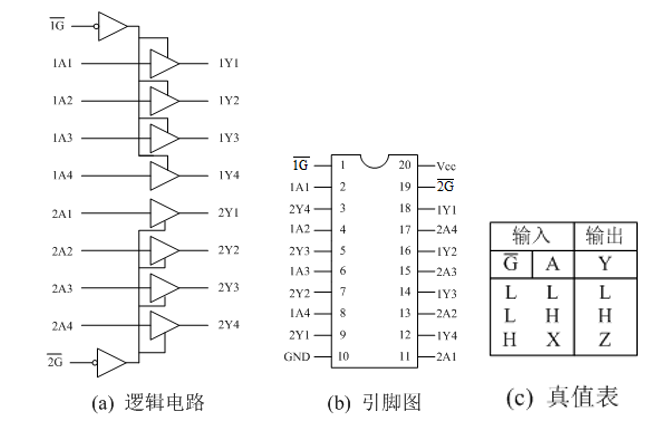

2，74LS244缓冲器

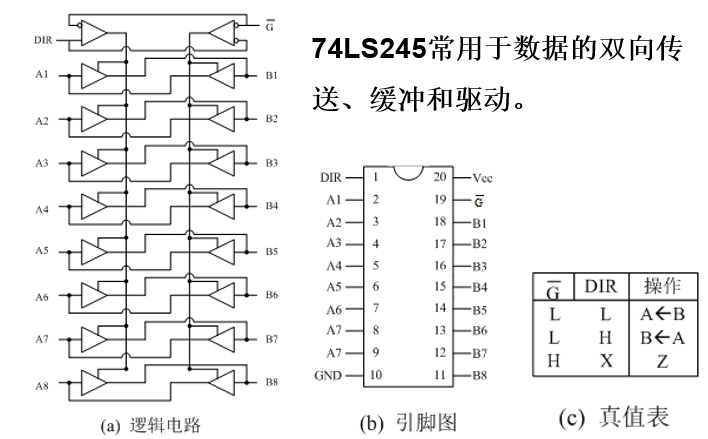

3，74LS245收发器

三，基本输入/输出方法(重难点)

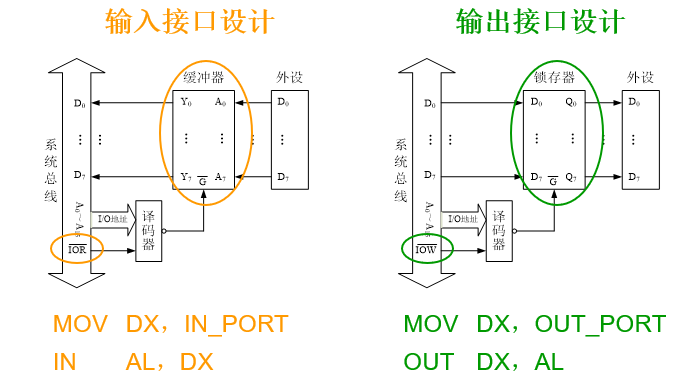

1，程序控制的输入/输出（重难点）

传送过程以CPU为中心，通过程序(数据传送指令和IN/OUT指令)完成数据传送
传送路径必须经过CPU内部的寄存器传送速度不高，响应比较慢

• 无条件传送

  又称同步传送，CPU 可以随时与I/O 进行数据传送，不依赖于任何条件，不需要在CPU和I/O 之间建立任何握手信号，所需硬件很少，软件 简单。



• 查询方式传送

  又称应答式传送，在CPU和外设之间建立了问答机制。

  CPU通过程序指令不断询问外设的工作状态，如果“就绪”就开始进行数据传送，如果未“就绪”则继续不断地询问。



  例题辅助理解：

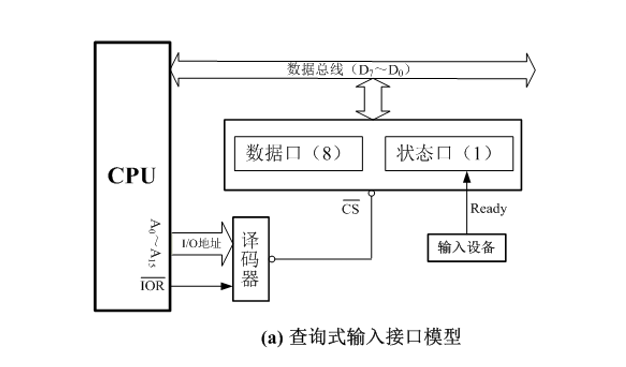

  /*例:某外设接口的8位数据端口地址为200H，状态端口地址为201H，状态口中第7位为1表示外设己准备好。如该外设为输入设备，试编制从该设备输入一个字节数据的程序段。*/
  	MOV DX,201	;状态口地址
  LOP:IN AL,DX	;读取外设的状态字
  	TEST AL,10000000B	;状态位第7位是否为1？
  	JZ	LOP	;不是1则继续查询
  	DEC	DX	;数据口地址
  	IN	AL,DX	;从数据口输入数据





  例子：

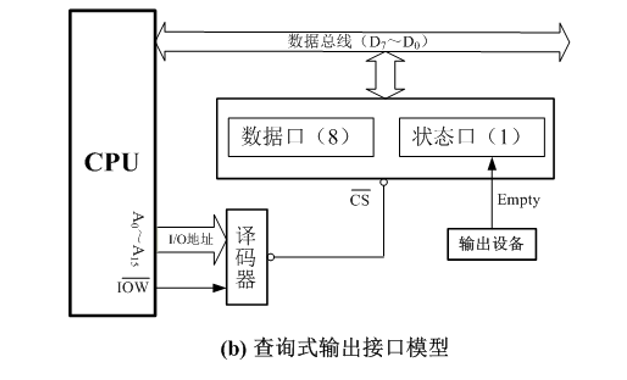

  /*例:某外设接口的8位数据端口地址为200H，状态端口地址为201H，状态口中第7位为1表示外设己准备好。如该外设为输出设备，则向该设备输出一个字节数据的程序段如何编制。*/
  	MOV DX,201	;状态口地址
  LOP:IN AL,DX	;读取外设的状态字
  	TEST AL,10000000B	;状态位第7位是否为1？
  	JZ	LOP	;不是1则继续查询
  	DEC	DX	;数据口地址
  	OUT	AL,DX	;向数据口输出数据


• 3，中断方式传送

  外设“准备好”才发中断，效率高，实时性好。CPU 与外设“并行”工作，多个外设也可“并行”工作。

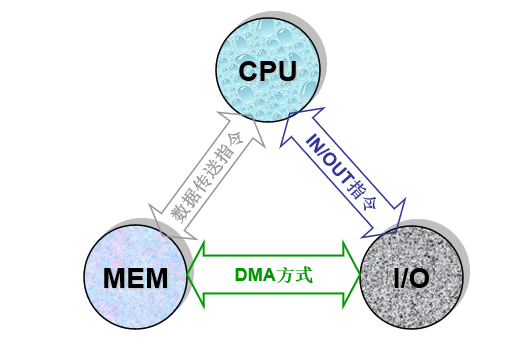

2，直接存储器存取方式（DMA）

• 程序控制的输入/输出方式都是在CPU的干预下通过执行IN/OUT指令实现，传送速度不高。
• 直接存储器存取方式(DMA）可以在存储器和IO设备间直接传送数据，但需要DMA控制器的支持。
