Finate State Processes（FSP）语法规则

Finate State Processes（FSP）语法规则

1. 基本语法

1.1 prefix（ $\to$ ）

表示动作的发生。

1.2 choice（ $|$ ）

当在该状态的时，可以允许这几个动作中的一个发生。

1.3 parallel composition （ $||$ ）

表示 LTS 之间的 parallel composition 。

1.4 sequential composition （ $;$ ）

2. 高级语法

2.1 递归语句和分句

TRAFFIC_LIGHT = (green ->yellow ->red->TRAFFIC_LIGHT).

• 等价于

TRAFFIC_LIGHT = GREEN ,
GREEN = (green -> YELLOW),
YELLOW = (yellow -> RED),
RED = (red -> GREEN).

• 注意：
  • 每个分句后面要逗号 $,$ 分隔
  • 整个句子结束要使用句号 $.$ 结束

2.2 选择分支语句

(x -> P | y -> Q)

代表通过 $x$ 出发状态 $P$，通过 $y$ 触发状态 $Q$

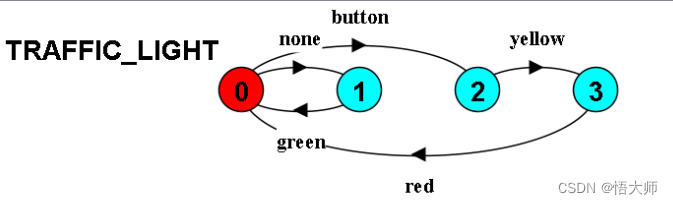

TRAFFIC_LIGHT = (button -> YELLOW | none -> GREEN),
GREEN = (green -> TRAFFIC_LIGHT),
YELLOW = (yellow -> RED),
RED = (red -> TRAFFIC_LIGHT).

2.3 不定状态选择

(x -> P | x -> Q)

同一个 $x$ 可能触发 $P$ 也可能触发 $Q$，这是有进程决定的

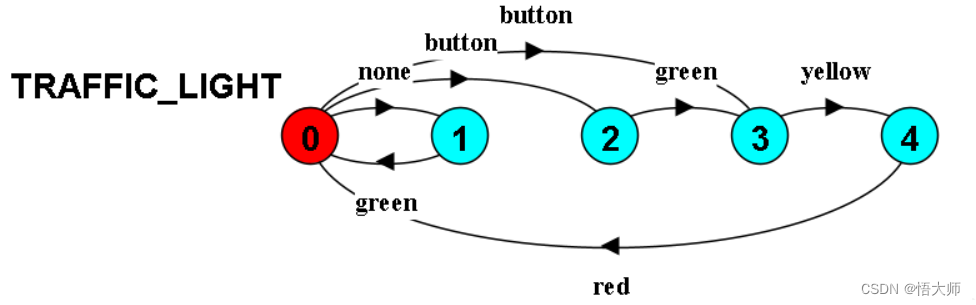

TRAFFIC_LIGHT = ( button -> YELLOW
| button -> green -> YELLOW
| none -> GREEN
),
GREEN = (green -> TRAFFIC_LIGHT),
YELLOW = (yellow -> RED),
RED = (red -> TRAFFIC_LIGHT).

2.4 索引进程

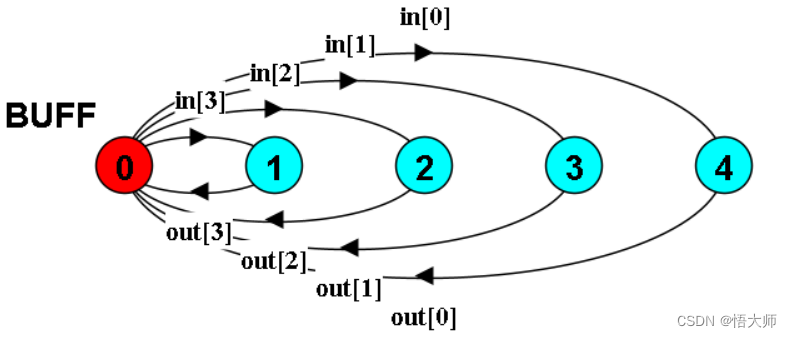

BUFF = (in[i:0..3] -> out[i] -> BUFF).

等价于

BUFF = (in[0] -> out[0] -> BUFF
|in[1] -> out[1] -> BUFF
|in[2] -> out[2] -> BUFF
|in[3] -> out[3] -> BUFF
).

2.5 const 和 range 定义常量

const N = 3
range T = 0..N

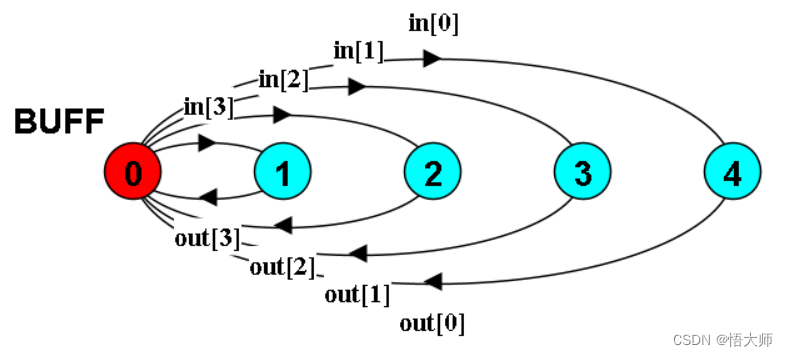

BUFF = (in[i:T] -> STORE[i]),
STORE[i:T] = (out[i] -> BUFF).

2.6 guarded action

(when B x -> P | y -> Q)

当 $B$ 条件（guard）被满足， $x$ 和 $y$ 行为都可能被选择进入，但如果 $B$ 不满足，那么 $x$ 操作就没有进入的可能

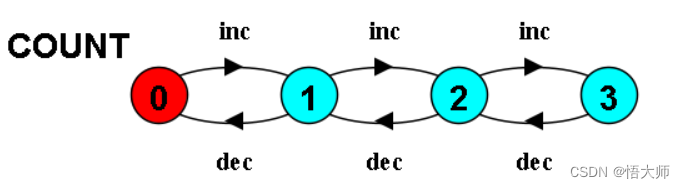

COUNT (N=3) = COUNT[0],
COUNT[i:0..N] = (when(i<N) inc ->COUNT[i+1]
| when(i>0) dec ->COUNT[i-1]
).

2.7 结束进程

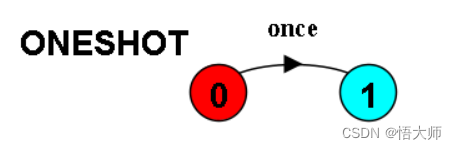

ONESHOT = (once -> STOP).

不存在循环重复执行的情况，STOP 单独是一种状态

结束态 STOP 的定义

const False = 0
P = (when (False) doanything -> P).
