51单片机-定时器功能流水灯控制

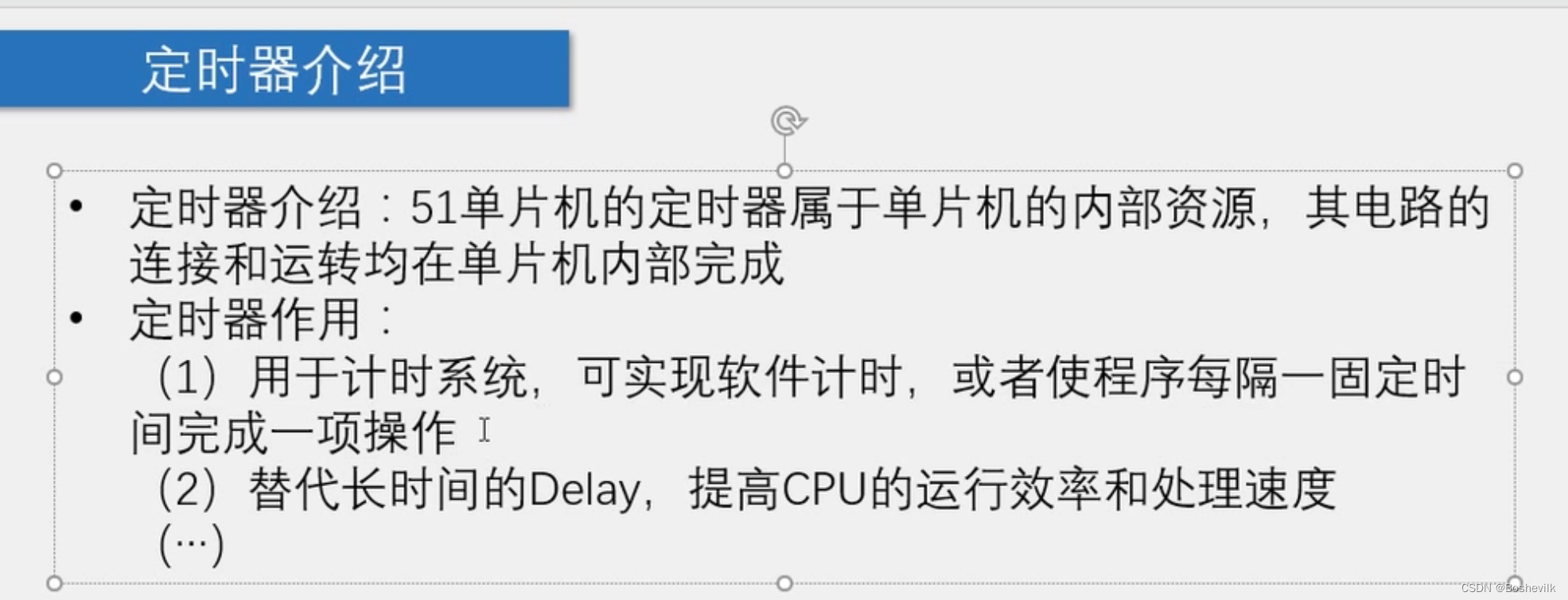

因为使用Delay函数延时会一直占用cpu，导致cpu不能够做其他事情，

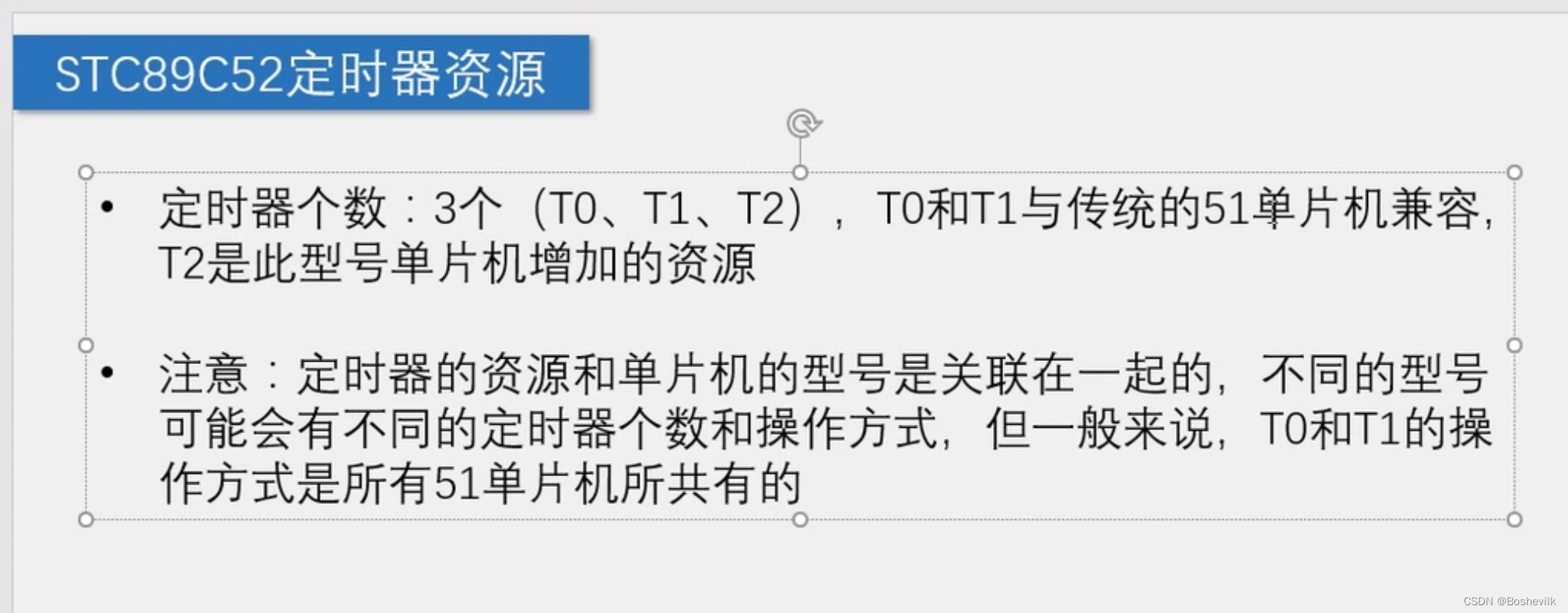

就需要配置两个和定时器T1，其余在这个实验不需要配置

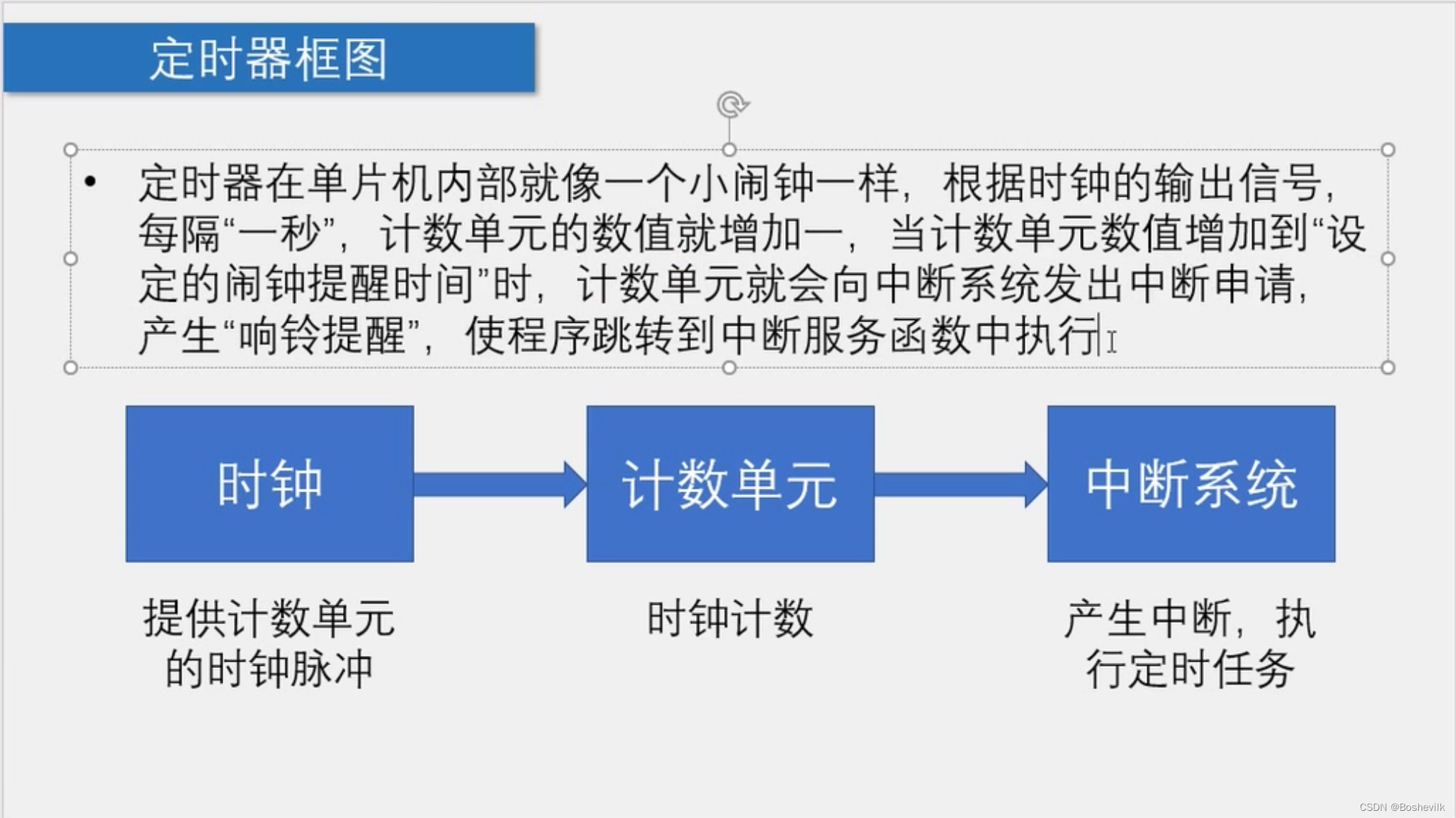

还需要涉及定时器的功能

具体看手册

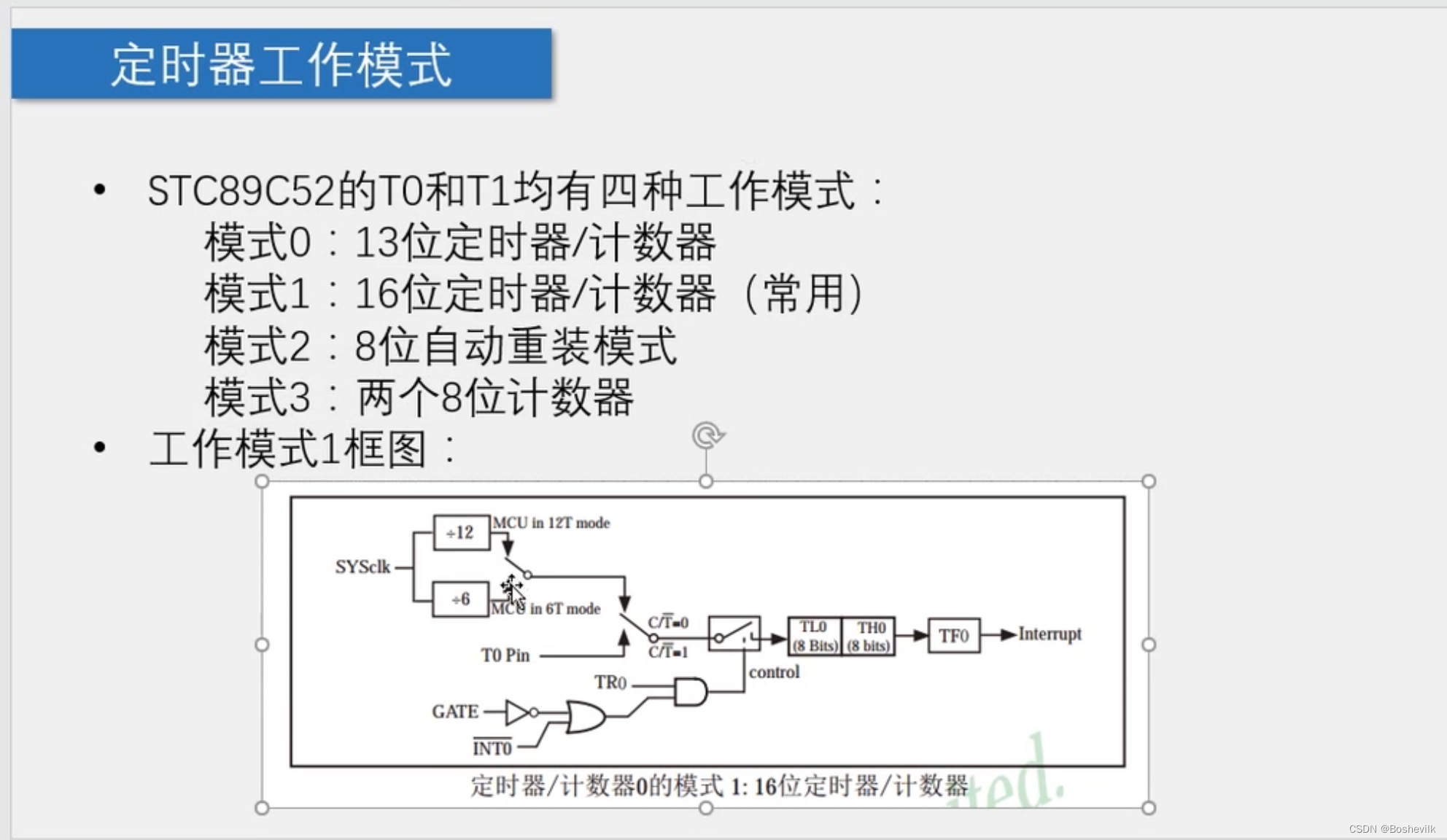

TL0 +TH0共 十六位寄存器，TF0 溢出65535个时间脉冲，申请中断，
SYSclk或者T0pin提供时钟，进行12 或6分频，C/T是选择counter还是timer即计数器或定时器。

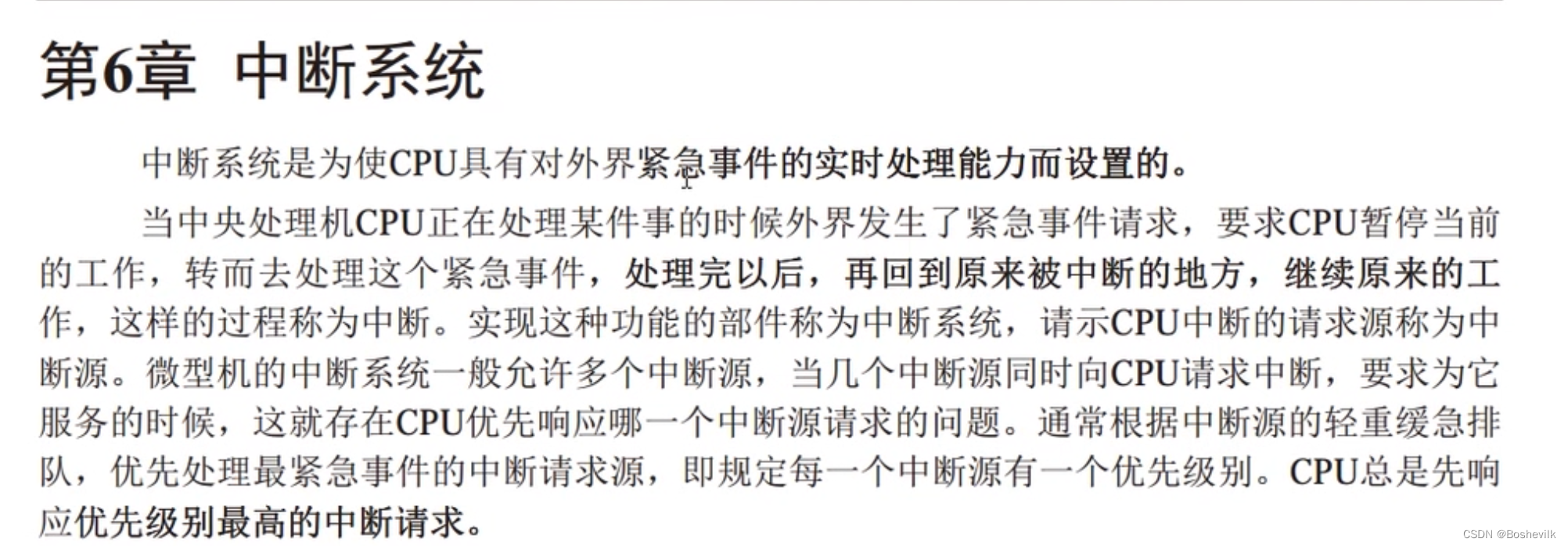

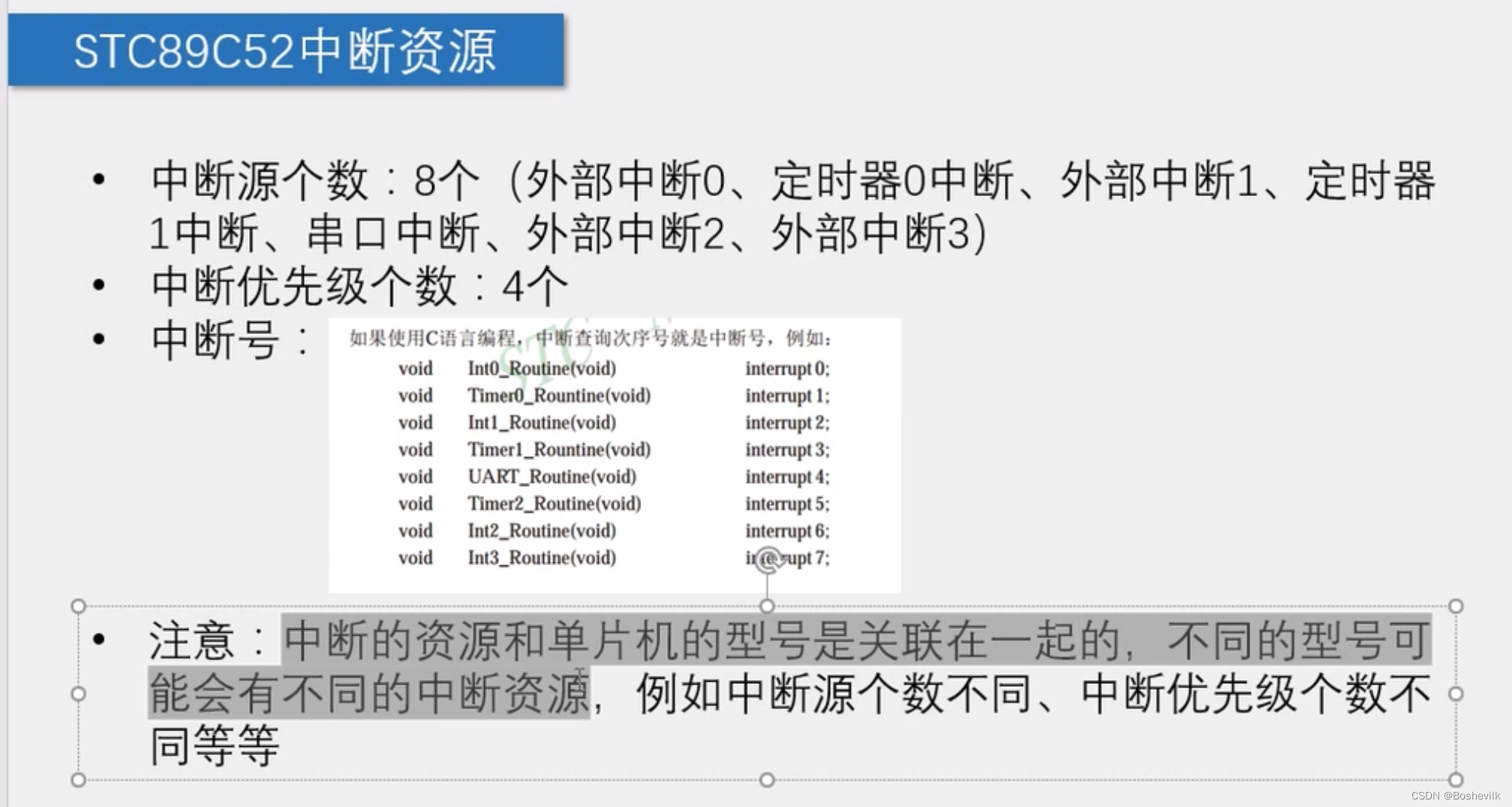

中断系统

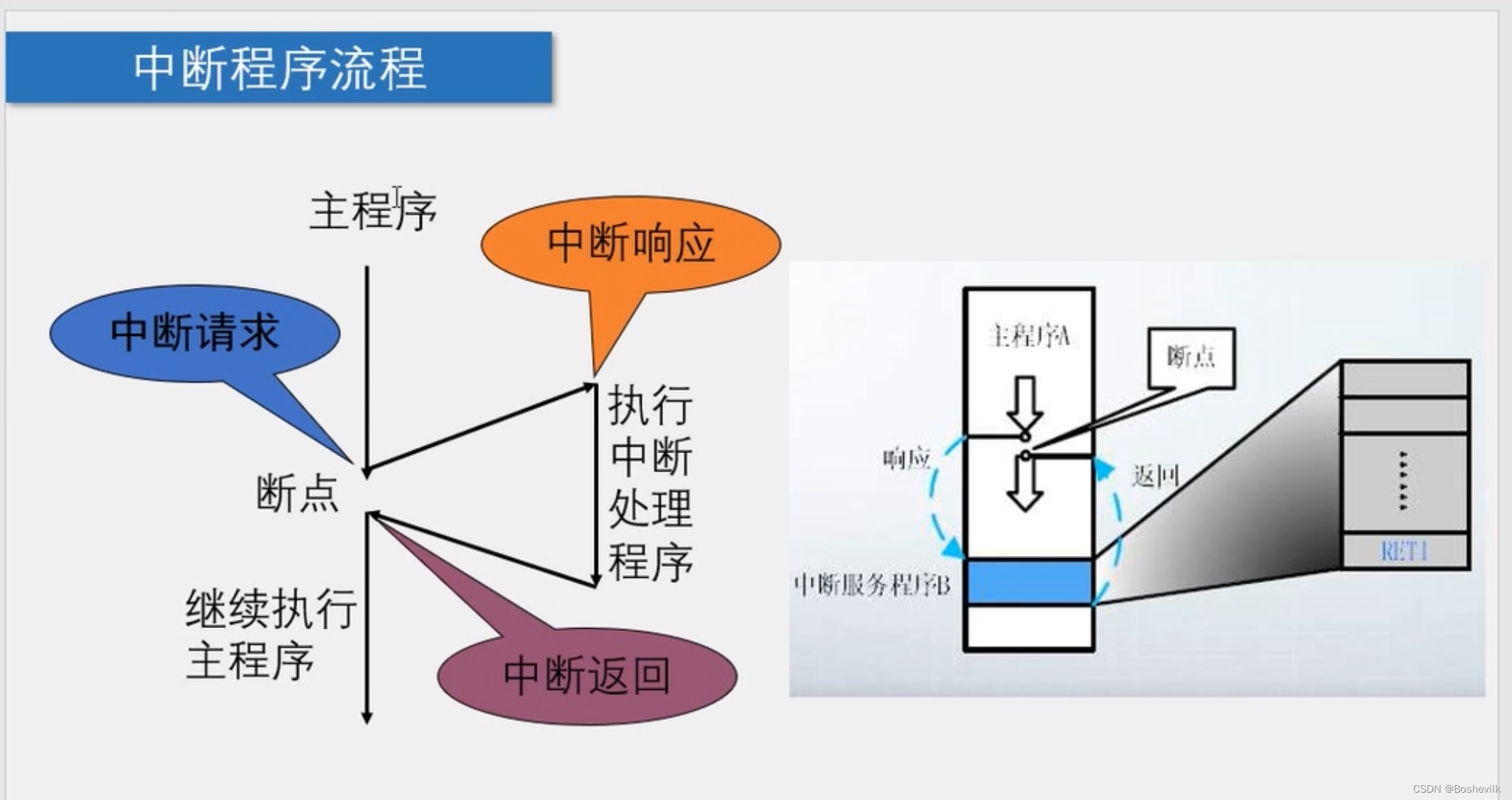

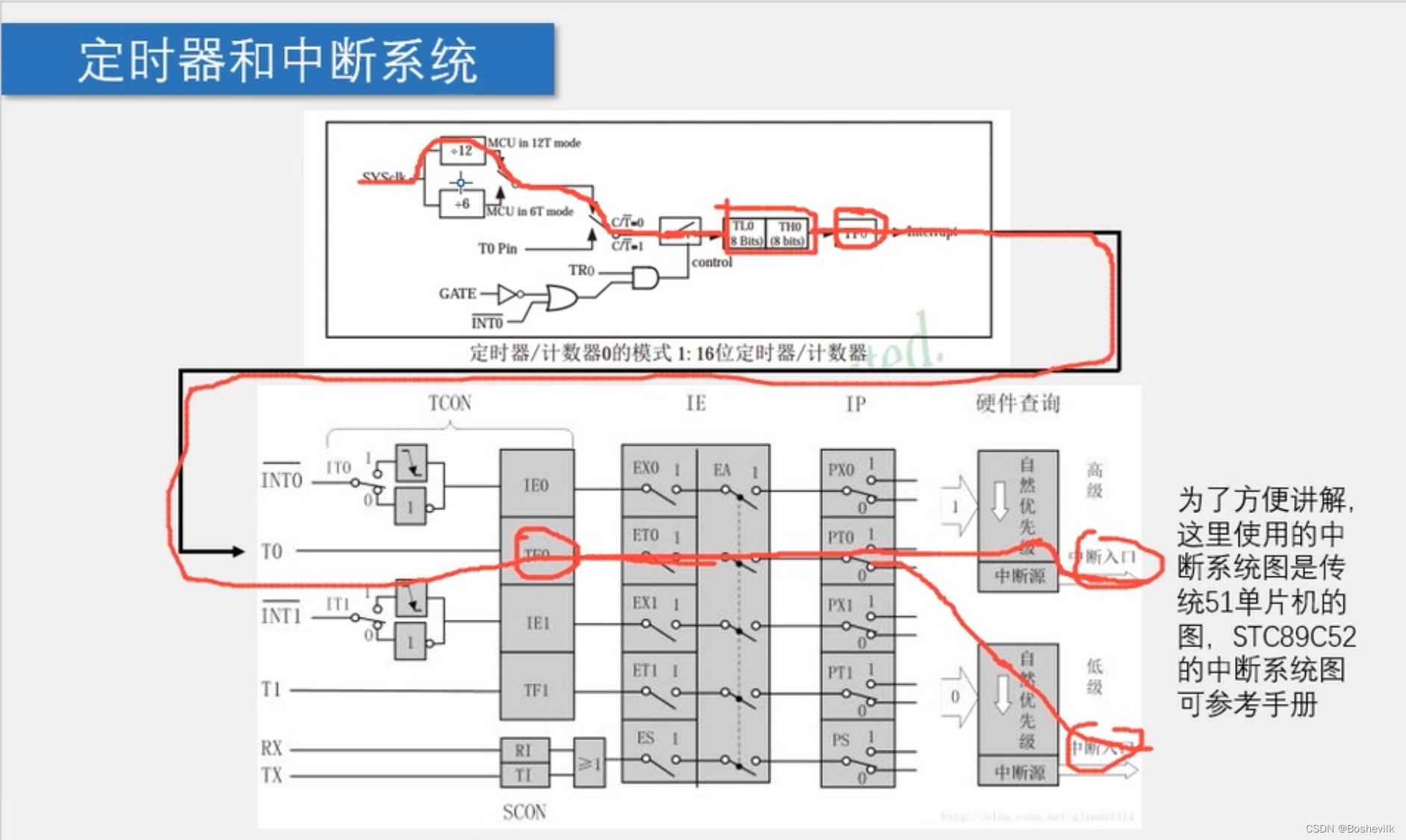

在这里定时器溢出发出中断，cpu转而执行最优中断级别的事件，可以进行中断嵌套。

最新版本请看手册
下面进行流水灯控制
代码如下

#include <REGX52.H>
#include "Timer.h"
#include "Delay.h"
#include "Key.h"
#include <INTRINS.H>
/*
使用定时器0做定时器中断做流水灯控制
*/


unsigned char Keynumber;//储存按键
unsigned char LEDmode;//判断led的模式是左流水还是右流水

void main()
{
	P2=0xFE;//先初始化P2
	Timer0Init();//初始化定时器0
	/*
	解释一下，程序正常运行，当计时器中断来临，程序从正常的while循环里面跳出来
	执行interupt1中断服务子程序，在这里是转换led流水灯方向
	*/

	/*
    实现流水灯，可以使用循环右移或左移
	*/
	while(1)
	{
		Keynumber=Key();
		if(Keynumber)
		{
			if(Keynumber==1)//如果按键1按下
			{
				LEDmode++;
			if(LEDmode>=2)LEDmode=0;//ledmode只有两种模式，按一下按键切换一种模式进行led流水
			}
		}

	}//


}
/*
中断服务子程序
*/
static unsigned int Tcount;
void Timer0_Routine() interrupt 1//在这里实现流水灯控制
{
	TL0 = 0x18;		//设置定时初始值,每次执行中断后寄存器就变成0，所以要重新赋初值
	TH0 = 0xFC;		//设置定时初始值

	Tcount++;//每次中断+1
	if(Tcount>=500)//即到了1s
	{
			Tcount=0;
		 if(LEDmode==0)//模式一
			 P2=_cror_(P2,1);//循环右移进行流水灯
		 if(LEDmode==1)//模式二
			 P2=_crol_(P2,1);//循环左移
	}

}

相关的模块化文件

//定时器模块Timer.c
#include <REGX52.H>
//自己配置
//	//TMOD=0x01;//0000 0001 配置工作模式，但是每次操作会覆盖第四位
//	TMOD&=0xF0;//将
//	TF0=0;//中断标志位，当为1时产生中断
//	TR0=1;//定时器是否开启
//	TH0=64535/256;//定时器赋初值th0为高位,最大可以计数65535，赋初值可以取整1000个时间脉冲
//	TL0=64535%256;
//	ET0=1;//下面都是中断配置
//	EA=1;
//	PT0=0;
	void Timer0Init(void)		//1毫秒@12.000MHz
{

	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初始值
	TH0 = 0xFC;		//设置定时初始值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;//下面都是中断配置
	EA=1;
	PT0=0;
}


```c
//Delay.c
#include <INTRINS.H>
void Delayms(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
  while(xms)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
		 xms--;
  }
}
