1、基本概念

1、消息（Message）

消息是指，消息系统所传输信息的物理载体，生产和消费数据的最小单位，每条消息必须属于一个主题。

2、主题（Topic）

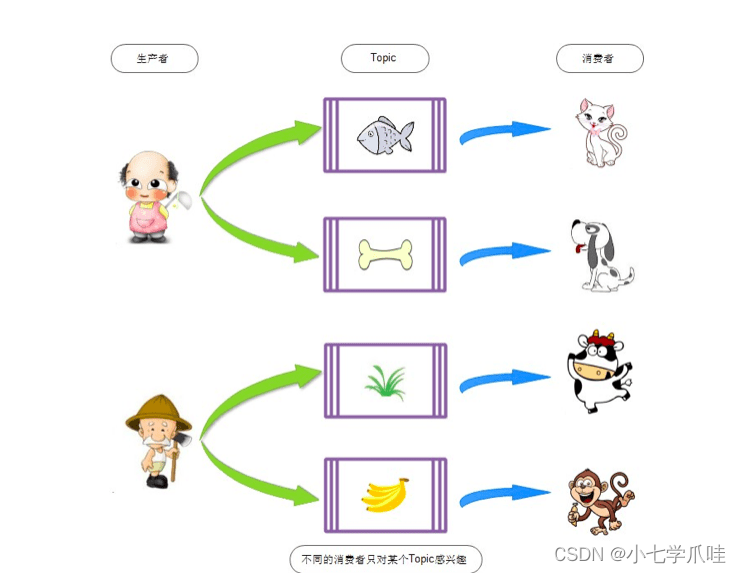

Topic 表示一类信息的集合，每个主题包含若干条消息，每条消息只能属于一个主题，是 RocketMQ 进行消息订阅的基本单位。topic:message 1:n message:topic 1:1

一个生产者可以同时发送多种 Topic 的消息；而一个消费者只对某种特定的 Topic 感兴趣，即只可以订阅和消费一种 Topic 的消息。producer:topic 1:n consum:topic 1:1

3、标签（Tag）

为消息设置的标签，用于同一主题下区分不同类型的消息。来自同一业务单元的消息，可以根据不同业务目的在同一主题下设置不同标签。标签能够有效地保持代码的清晰度和连贯性，并优化 RocketMQ 提供的查询系统。消费者可以根据 Tag 实现对不同子主题的不同消费逻辑，实现更好的扩展性。

Topic 是消息的一级分类，Tag 是消息的二级分类。

Topic：货物
- tag = 上海
- tag = 江苏
- tag = 浙江

------消费者------

topic = 货物 tag = 上海
topic = 货物 tag = 上海|浙江
topic = 货物 tag = *

4、队列（Queue）

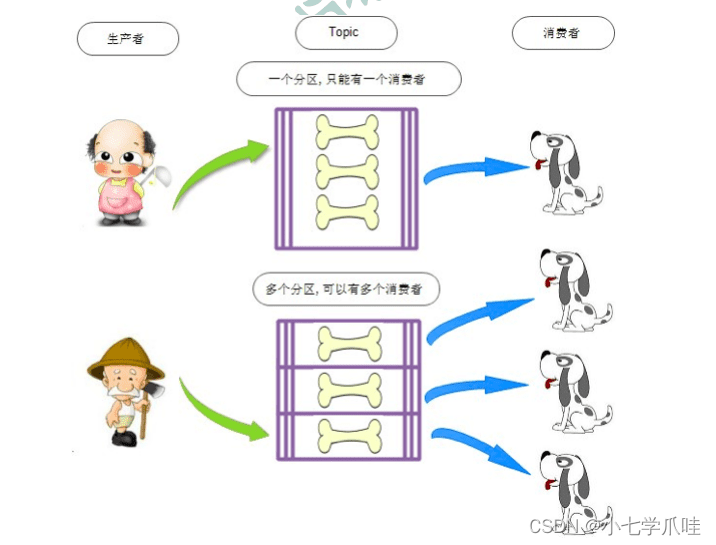

存储消息的物理实体。一个 Topic 中可以包含多个 Queue，每个 Queue 中存放的就是该 Topic 的消息。一个 Topic 的 Queue 也被称为一个 Topic 中消息的分区（Partition）。

一个 Topic 的 Queue 中的消息只能被一个消费组中的一个消费者消费。一个 Queue 中的消息不允许同一个消费组中的多个消费者同时消费。

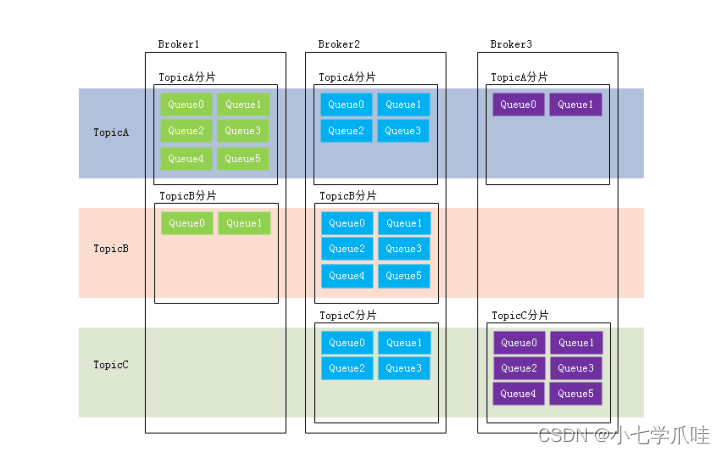

在学习参考其他相关资料时，还会看到一个概念：分片（Sharding）。分片不同于分区。在 RocketMQ 中，分片指的是存放相应 Topic 的 Broker。每个分片中会创建出相应数量的分区，即 Queue，每个 Queue 的大小都是相同的。

5、消息标识（MessageId/Key）

RocketMQ 中每个消息拥有唯一的 MessageId，且可以携带具有业务标识的 Key，以方便对消息的查询。不过需要注意的是，MessageId 有两个：在生产者 send() 消息时会自动生成一个 MessageId（msgId），当消息到达 Broker 后，Broker 也会自动生成一个 MessageId（offsetMsgId）。msgId、offsetMsgId 与 key 都称为消息标识。

msgId：由 producer 端生成，其生成规则为：producerIp + 进程pid + MessageClientIDSetter 类的 ClassLoader 的 hashCode + 当前时间 + AutomicInteger 自增计数器
offsetMsgId：由 broker 端生成，其生成规则为：brokerIp + 物理分区的 offset（Queue 中的偏移量）
key：由用户指定的业务相关的唯一标识

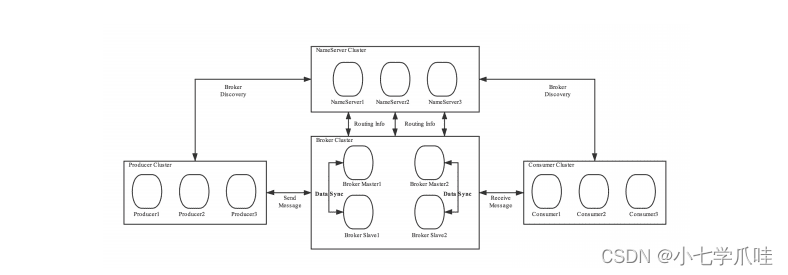

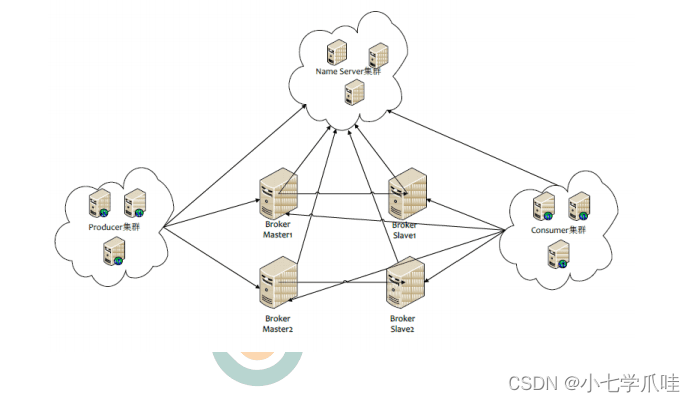

2、系统架构

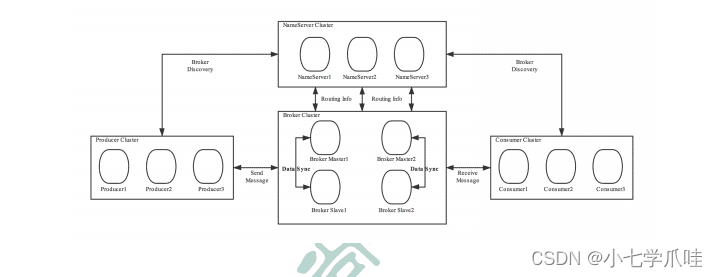

RocketMQ 架构上主要分为四部分构成：

1、Producer

消息生产者，负责生产消息。Producer 通过 MQ 的负载均衡模块选择相应的 Broker 集群队列进行消息投递，投递的过程支持快速失败并且低延迟。

例如，业务系统产生的日志写入到 MQ 的过程，就是消息生产的过程

再如，电商平台中用户提交的秒杀请求写入到 MQ 的过程，就是消息生产的过程

RocketMQ 中的消息生产者都是以生产者组（Producer Group）的形式出现的。生产者组是同一类生产者的集合，这类 Producer 发送相同 Topic 类型的消息。一个生产者组可以同时发送多个主题的消息。

2、Consumer

消息消费者，负责消费消息。一个消息消费者会从 Broker 服务器中获取到消息，并对消息进行相关业务处理。

例如，QoS 系统从 MQ 中读取日志，并对日志进行解析处理的过程就是消息消费的过程。

再如，电商平台的业务系统从 MQ 中读取到秒杀请求，并对请求进行处理的过程就是消息消费的过程。

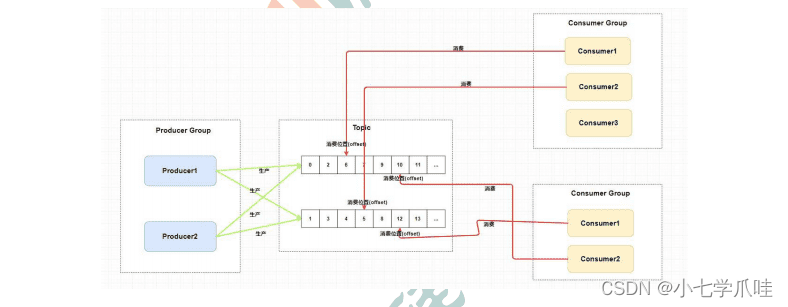

RocketMQ 中的消息消费者都是以消费者组（Consumer Group）的形式出现的。消费者组是同一类消费者的集合，这类 Consumer 消费的是同一个 Topic 类型的消息。消费者组使得在消息消费方面，实现负载均衡（将一个 Topic 中的不同的 Queue 平均分配给同一个 Consumer Group 的不同的 Consumer，注意，并不是将消息负载均衡）和容错（一个 Consumer 挂了，该 Consumer Group 中的其它 Consumer 可以接着消费原 Consumer 消费的 Queue）的目标变得非常容易。

消费者组中 Consumer 的数量应该小于等于订阅 Topic 的 Queue 数量。如果超出 Queue 数量，则多出的 Consumer 将不能消费消息。

不过，一个 Topic 类型的消息可以被多个消费者组同时消费。

注意：

消费者组只能消费一个 Topic 的消息，不能同时消费多个 Topic 消息
一个消费者组中的消费者必须订阅完全相同的 Topic

3、Name Server

功能介绍

NameServer 是一个 Broker 与 Topic 路由的注册中心，支持 Broker 的动态注册与发现。

RocketMQ 的思想来自于 Kafka，而 Kafka 是依赖了 Zookeeper 的。所以，在 RocketMQ 的早期版本，即在 MetaQ v1.0 与 v2.0 版本中，也是依赖于 Zookeeper 的。从 MetaQ v3.0，即 RocketMQ 开始去掉了 Zookeeper 依赖，使用了自己的 NameServer。

主要包括两个功能：

Broker 管理：接收 Broker 集群的注册信息并且保存下来作为路由信息的基本数据；提供心跳检测机制，检测 Broker 是否还存活。
路由信息管理：每个 NameServer 中都保存着 Broker 集群的整个路由信息和用于客户端查询的队列信息。Producer 和 Consumer 通过 NameServer 可以获取整个 Broker 集群的路由信息，从而进行消息的投递和消费。

路由注册

NameServer 通常也是以集群的方式部署，不过，NameServer 是无状态的，即 NameServer 集群中的各个节点间是无差异的，各节点间相互不进行信息通讯。那各节点中的数据是如何进行数据同步的呢？在 Broker 节点启动时，轮询 NameServer 列表，与每个 NameServer 节点建立长连接，发起注册请求。在 NameServer 内部维护着一个 Broker 列表，用来动态存储 Broker 的信息。

注意，这是与其它像 zk、Eureka、Nacos 等注册中心不同的地方。

这种 NameServer 的无状态方式，有什么优缺点：

优点：NameServer 集群搭建简单，扩容简单。

缺点：对于 Broker，必须明确指出所有 NameServer 地址。否则未指出的将不会去注册。也正是因为如此，NameServer 并不能随便扩容。因为，若 Broker 不重新配置，新增的 NameServer 对于 Broker 来说是不可见的，其不会向这个 NameServer 进行注册。

Broker 节点为了证明自己是活着的，为了维护与 NameServer 间的长连接，会将最新的信息以心跳包的方式上报给 NameServer，每 30 秒发送一次心跳。心跳包中包含 BrokerId、Broker 地址（IP + Port）、Broker 名称、Broker 所属集群名称等等。NameServer 在接收到心跳包后，会更新心跳时间戳，记录这个 Broker 的最新存活时间。

路由剔除

由于 Broker 关机、宕机或网络抖动等原因，NameServer 没有收到 Broker 的心跳，NameServer 可能会将其从 Broker 列表中剔除。

NameServer 中有一个定时任务，每隔 10 秒就会扫描一次 Broker 表，查看每一个 Broker 的最新心跳时间戳距离当前时间是否超过 120 秒，如果超过，则会判定 Broker 失效，然后将其从 Broker 列表中剔除。

扩展：对于 RocketMQ 日常运维工作，例如 Broker 升级，需要停掉 Broker 的工作。OP 需要怎么做？

OP 需要将 Broker 的读写权限禁掉。一旦 client（Consumer 或 Producer）向 broker 发送请求，都会收到 broker 的 NO_PERMISSION 响应，然后 client 会进行对其它 Broker 的重试。

当 OP 观察到这个 Broker 没有流量后，再关闭它，实现 Broker 从 NameServer 的移除。

OP：运维工程师

SRE：Site Reliability Engineer，现场可靠性工程师

路由发现

RocketMQ 的路由发现采用的是 Pull 模型。当 Topic 路由信息出现变化时，NameServer 不会主动推送给客户端，而是客户端定时拉取主题最新的路由。默认客户端每 30 秒会拉取一次最新的路由。

扩展：

1）Push 模型：推送模型。其实时效性较好，是一个 “发布-订阅” 模型，需要维护一个长连接。而长连接的维护是需要资源成本的。该模型适合于的场景：实时性要求较高；Client数量不多，Server 数据变化比较频繁

2）Pull 模型：拉取模型。存在的问题是，实时性较差

3）Long Polling 模型：长轮询模型。其是对 Push 与 Pull 模型的整合，充分利用了这两种模型的优势，屏蔽了它们的劣势。

客户端 NameServer 选择策略（客户端：Producer、Consumer）

客户端在配置时必须要写上 NameServer 集群的地址，那么客户端到底连接的是哪个 NameServer 节点呢？客户端首先会生产一个随机数，然后再与 NameServer 节点数量取模，此时得到的就是所要连接的节点索引，然后就会进行连接。如果连接失败，则会采用 round-robin 策略，逐个尝试着去连接其它节点。

首先采用的是随机策略进行的选择，失败后采用的是轮询策略

扩展：Zookeeper Client 是如何选择 Zookeeper Server 的？

简单来说就是，经过两次 Shufæe，然后选择第一台 Zookeeper Server。

详细说就是，将配置文件中的 zk server 地址进行第一次 Shufæe，然后随机选择一个。这个选中出的一般都是一个 hostname。

4、Broker

功能介绍

Broker 充当着消息中转角色，负责存储消息、转发消息。Broker 在 RocketMQ 系统中负责接收并存储从生产者发送来的消息，同时为消费者的拉取请求作准备。Broker 同时也存储着消息相关的元数据，包括消费者组消费进度偏移 offset、主题、队列等。

Kafka 0.8 版本之后，offset 是存放在 Broker 中的，之前版本是存放在 Zookeeper 中的。

模块构成

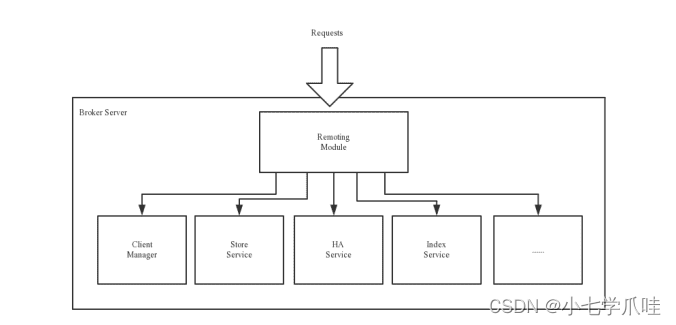

下图为 Broker Server 的功能模块示意图。

Remoting Module：整个 Broker 的实体，负责处理来自 clients 端的请求。而这个 Broker 实体则由以下模块构成。

Client Manager：客户端管理器。负责接收、解析客户端（Producer/Consuer）请求，管理客户端。例如，维护 Consumer 的 Topic 订阅信息。

Store Service：存储服务。提供方便简单的 API 接口，处理消息存储到屋里硬盘和消息查询功能。

HA Service：高可用服务，提供 Master Broker 和 Slave Broker 之间的数据同步功能。

Index Service：索引服务。根据特定的 Message Key，对投递到 Broker 的消息进行索引服务，同时也提供根据 Message Key 对消息进行快速查询的功能。

集群部署

为了增强 Broker 性能与吞吐量，Broker 一般都是以集群形式出现的。各集群节点中可能存放着相同 Topic 的不同 Queue。不过，这里有个问题，如果某 Broker 节点宕机，如何保证数据不丢失呢？其解决方案是，将每个 Broker 集群节点进行横向扩展，即将 Broker 节点再建为一个 HA 集群，解决单点问题。

Broker 节点集群是一个主从集群，即集群中具有 Master 与 Slave 两种角色。Master 负责处理读写操作请求，Slave 负责对 Master 中的数据进行备份。当 Master 挂掉了，Slave 则会自动切换为 Master 去工作。所以这个 Broker 集群是主备集群。一个 Master 可以包含多个 Slave，但一个 Slave 只能隶属于一个 Master。Master 与 Slave 的对应关系是通过指定相同的 BrokerName、不同的 BrokerId 来确定的。BrokerId 为 0 表示 Master，非 0 表示 Slave。每个 Broker 与 NameServer 集群中的所有节点建立长连接，定时注册 Topic 信息到所有 NameServer。

5、工作流程

启动 NameServer，NameServer 启动后开始监听端口，等待 Broker、Producer、Consumer 连接
启动 Broker 时，Broker 会与所有的 NameServer 建立并保持长连接，然后每 30 秒向 NameServer 定时发送心跳包
发送消息前，可以先创建 Topic，创建 Topic 时需要指定该 Topic 要存储在哪些 Broker 上，当然，在创建 Topic 时也会将 Topic 与 Broker 的关系写入到 NameServer 中。不过，这步是可选的，也可以在发送消息时自动创建 Topic
Producer 发送消息，启动时先跟 NameServer 集群中的其中一台建立长连接，并从 NameServer 中获取路由信息，即当前发送的 Topic 消息的 Queue 与 Broker 的地址（IP + Port）的映射关系。然后根据算法策略从队列选择一个 Queue，与队列所在的 Broker 建立长连接从而向 Broker 发消息。当然，在获取到路由消息后，Producer 会首先将路由信息缓存到本地，再每 30 秒从 NameServer 更新一次路由信息。
Consumer 跟 Producer 类似，跟其中一台 NameServer 建立长连接，获取其所订阅 Topic 的路由信息，然后根据算法策略从路由信息中获取到其所要消费的 Queue，然后直接跟 Broker 建立长连接，开始消费其中的消息。Consumer 在获取到路由信息后，同样也会每 30 秒从 NameServer 更新一次路由信息。不过不同于 Producer 的是，Consumer 还会向 Broker 发送心跳，已确保 Broker 的存活状态。

Topic 的创建模式

手动创建 Topic 时，有两种模式：

集群模式：该模式下创建的 Topic 在该集群中，所有 Broker 中的 Queue 数量时相同的。
Broker 模式：该模式下创建的 Topic 在该集群中，每个 Broker 中的 Queue 数量可以不同。

自动创建 Topic 时，默认采用的是 Broker 模式，会为每个 Broker 默认创建 4 个 Queue。

读/写队列

从物理上来讲，读/写队列是同一个队列。所以，不存在读/写队列数据同步问题。读/写队列是逻辑上进行区分的概念。一般情况下，读/写队列数量是相同的。

例如，创建 Topic 时设置的写队列数量为 8，读写队列数量为 4，此时系统会创建 8 个 Queue，分别是 0 1 2 3 4 5 6 7。Producer 会将消息写入到这 8 个队列，但 Consumer 只会消费 0 1 2 3 这 4 个队列中的消息， 4 5 6 7 中的消息是不会被消费到的。

再入，创建 Topic 时设置的写队列数量为 4，读队列数量为 8，此时系统会创建 8 个 Queue，分别时 0 1 2 3 4 5 6 7。Producer 会将消息写入到 0 1 2 3 这 4 个队列，但 Consumer 只会消费 0 1 2 3 4 5 6 7 这 8 个队列中的消息，但是 4 5 6 7 中是没有消息的。此时假设 Consumer Group 中包含两个 Consumer，Consumer1 消费 0 1 2 3，而 Consumer2 消费 4 5 6 7。但实际情况是，Consumer2 是没有消息可消费的。

也就是说，当读/写队列数量设置不同时，总是有问题的。那么，为什么要这样设计呢？

这样设计的目的是为了，方便 Topic 的 Queue 的缩容。

例如，原来创建的 Topic 中包含 16 个 Queue，如何能够使其 Queue 缩容为 8 个，还不会丢失消息？可以动态修改写队列数量为 8，读队列数量不变。此时新的消息只能写入到前 8 个队列，而消费都消费的却是 16 个队列中的数据。当发现后 8 个 Queue 中的消息消费完毕后，就可以再将读队列数量动态设置为 8。整个缩容过程，没有丢失任何消息。

perm 用于设置对当前创建 Topic 的操作权限：2 表示只写，4 表示只读，6 表示读写。

3、单机安装与启动

1、准备工作

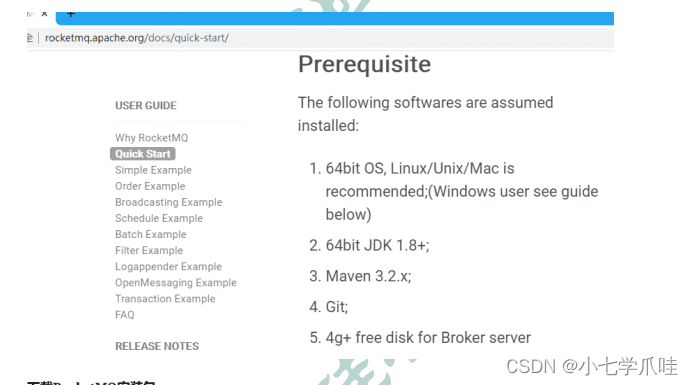

软硬件需求

系统要求是 64 位的，JDK 要求是 1.8 及其以上版本的。

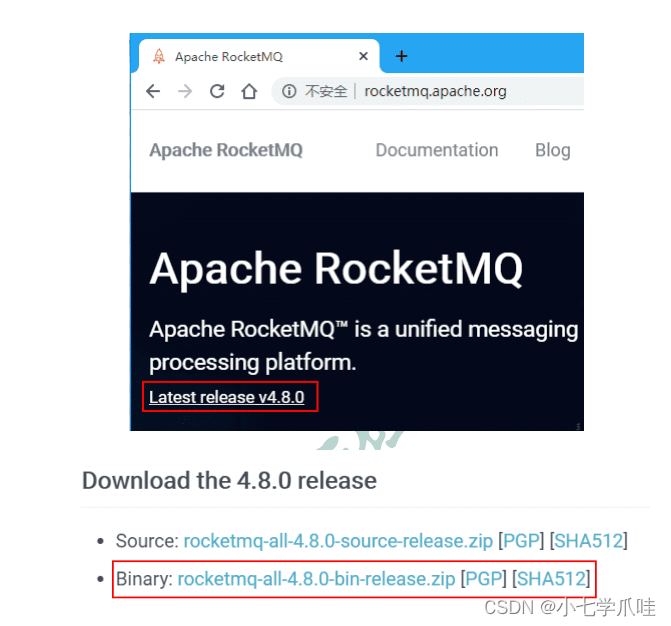

下载 RocketMQ 安装包

将下载的安装包上传到 Linux

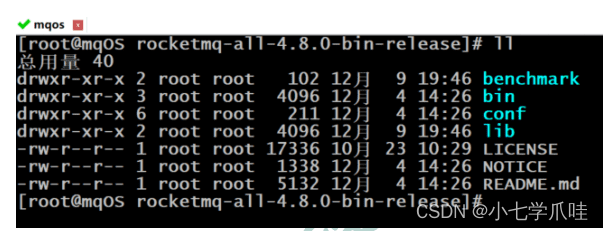

解压

2、修改初始内存

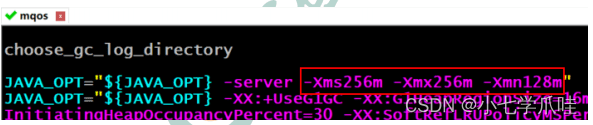

修改 runserver.sh

使用 vim 命令打开 bin/runserver.sh 文件，现将这些值修改为如下：

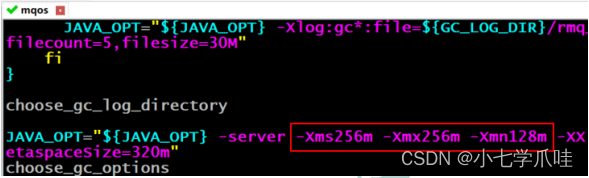

修改 runbroker.sh

使用 vim 命令打开 bin/runbroker.sh 文件，现将这些值修改为如下：

3、启动

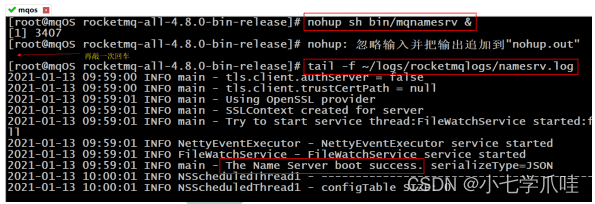

启动 NameServer

nohup sh bin/mqnamesrv &
tail -f ~/logs/rocketmqlogs/namesrv.log

如果出现mq启动报错ERROR: Please set the JAVA_HOME variable in your environment, We need java(x64)! !!

ln -s /usr/local/jdk1.8.0_191/bin/javac /usr/bin/javac
ln -s  /usr/local/jdk1.8.0_191/bin/jar /usr/bin/jar
ln -s /usr/local/jdk1.8.0_191/bin/java /bin/java

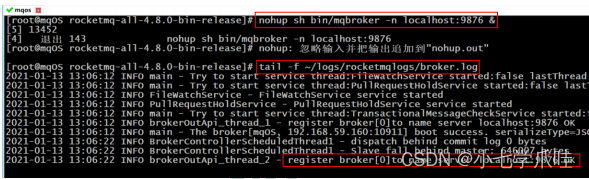

启动 broker

nohup sh bin/mqbroker -n localhost:9876 &
tail -f ~/logs/rocketmqlogs/broker.log

4、发送/接收消息测试

发送消息

export NAMESRV_ADDR=localhost:9876
sh bin/tools.sh org.apache.rocketmq.example.quickstart.Producer

接收消息

sh bin/tools.sh org.apache.rocketmq.example.quickstart.Consumer

5、关闭 Server

无论是关闭 name server 还是 broker，都是使用 bin/mqshutdown 命令

[root@mqOS rocketmq]# sh bin/mqshutdown broker
The mqbroker(1740) is running...
Send shutdown request to mqbroker(1740) OK

[root@mqOS rocketmq]# sh bin/mqshutdown namesrv
The mqnamesrv(1692) is running...
Send shutdown request to mqnamesrv(1692) OK
[2]+ 退出 143 nohup sh bin/mqbroker -n localhost:9876

4、控制台得安装与启动

RocketMQ 有一个可视化得 dashboard，通过该控制台可以只观得查看到很多数据。

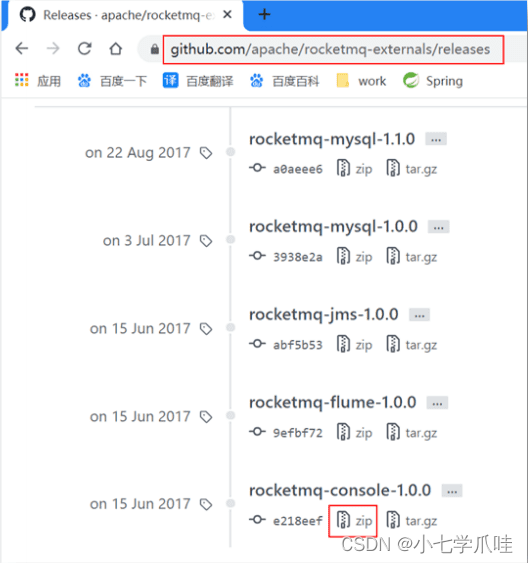

1、下载

下载地址：https://github.com/apache/rocketmq-externals/releases

2、修改配置

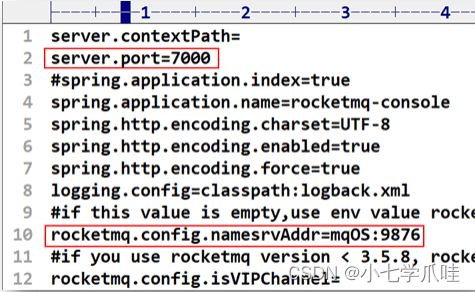

修改其 src/main/resources 中得 application.properties 配置文件。

原来的端口号为8080，修改为一个不常用的
指定 RocketMQ 的 name server 地址

3、添加依赖

在解压目录 rocketmq-console 的 pom.xml 中添加如下 JXAB 依赖。

JXAB，Java Architechture for Xml Binding，用于 XML 绑定的 Java 技术，是一个业界标准，是一项可以根据 XML Schema 生成 Java 类的技术。

<dependency>
    <groupId>javax.xml.bind</groupId>
    <artifactId>jaxb-api</artifactId>
    <version>2.3.0</version>
</dependency>
<dependency>
    <groupId>com.sun.xml.bind</groupId>
    <artifactId>jaxb-impl</artifactId>
    <version>2.3.0</version>
</dependency>
<dependency>
    <groupId>com.sun.xml.bind</groupId>
    <artifactId>jaxb-core</artifactId>
    <version>2.3.0</version>
</dependency>
<dependency>
    <groupId>javax.activation</groupId>
    <artifactId>activation</artifactId>
    <version>1.1.1</version>
</dependency>

4、打包

在 rocketmq-console 目录下运行 maven 的打包命令。

5、启动

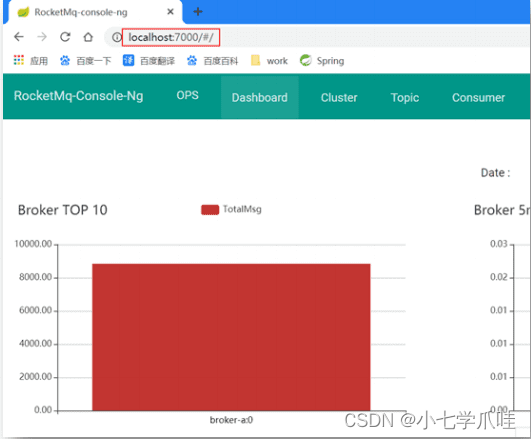

6、访问

5、集群搭建理论

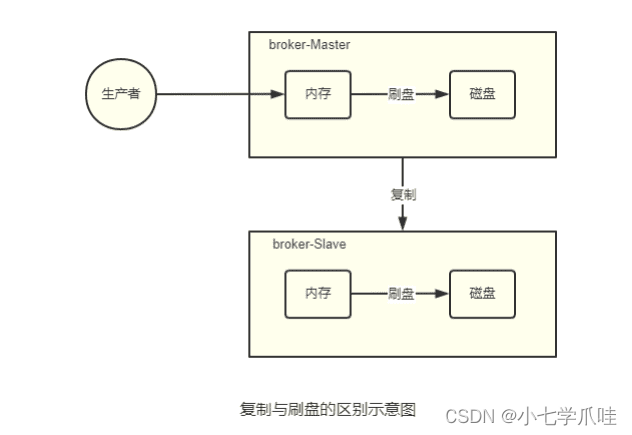

1、数据复制与刷盘策略

复制策略

复制策略是 Broker 的 Master 与 Slave 间的数据同步方式。分为同步复制与异步复制：

同步复制：消息写入 master 后，master 会等待 slave 同步数据成功后才向 producer 返回成功 ACK
异步复制：消息写入 master 后，master 立即向 producer 返回成功 ACK，无需等待 slave 同步数据成功

异步复制策略会降低系统的写入延迟，RT 变小，提高了系统的吞吐量

刷盘策略

刷盘策略指的是 broker 中消息的落盘方式，即消息发送到 broker 内存后消息持久化到磁盘的方式。分为同步刷盘与异步刷盘：

同步刷盘：当消息持久化到 broker 的磁盘后才算是消息写入成功。
异步刷盘：当消息写入到 broker 的内存后即表示消息写入成功，无需等待消息持久化到磁盘。

1）异步刷盘策略会降低系统的写入延迟，RT 变小，提高了系统的吞吐量

2）消息写入到 Broker 的内存，一般是写入到了 PageCache

3）对于异步刷盘策略，消息会写入到 PageCache 后立即返回成功 ACK。但并不会立即做落盘操作，而是当 PageCache 到达一定量时会自动进行落盘。

2、Broker 集群模式

根据 Broker 集群中各个节点间关系的不同，Broker 集群可以分为以下几类：

单 Master

只有一个 broker（其本质上就不能称为集群）。这种方式也只能是在测试时使用，生产环境下不能使用，因为存在单点问题。

多 Master

broker 集群仅由多个 master 构成，不存在 Slave。同一个 Topic 的各个 Queue 会平均分布在各个 master 节点上。

优点：配置简单，单个 Master 宕机或重启维护对应用无影响，在磁盘配置为 RAID10 时，即使机器宕机不可恢复情况下，由于 RAID10 磁盘非常可靠，消息也不会丢（异步刷盘丢失少量消息，同步刷盘一条不丢），性能提高；
缺点：单台机器宕机期间，这台机器上未被消费的消息在机器恢复之前不可订阅（不可消费），消息实时性会收到影响。

以上优点的前提是，这些 Master 都配置了 RAID 磁盘阵列。如果没有配置，一旦出现某 Master 宕机，则会发生大量消息丢失的情况。

多 Master 多 Slave 模式-异步复制

broker 集群由多个 master 构成，每个 master 又配置了多个 slave（在配置了 RAID 磁盘阵列的情况下，一个 master 一般配置一个 slave 即可）。master 与 slave 的关系是主备关系，即 master 负责处理消息的读写请求，而 slave 仅负责消息的备份与 master 宕机后的角色切换。

异步复制即前面所讲的复制策略中的异步复制策略，即消息写入 master 成功后，master 立即向 producer 返回成功 ACK，无需等待 slave 同步数据成功。

该模式的最大特点之一是，当 master 宕机后 slave 能够自动切换为 master。不过由于 slave 从 master 的同步具有短暂的延迟（毫秒级），所以当 master 宕机后，这种异步复制方式可能会存在少量消息的丢失问题。

Slave 从 Master 同步的延迟越短，其可能丢失的消息就越少

对于 Master 的 RAID 磁盘阵列，若使用的也是异步复制策略，同样也存在延迟问题，同样也可能会丢失消息。但 RAID 阵列的秘诀是微秒级的（因为是由硬盘支持的），所以其丢失的数据量会更少。

多 Master 多 Slave 模式-同步双写

该模式是多 Master 多 Slave 模式的同步复制实现。所谓同步双写，指得是消息写入 master 成功后，master 会等待 slave 同步数据成功后才向 producer 返回成功 ACK，即 master 与 slave 都要写入成功后才会返回成功 ACK，也即双写。该模式与异步复制模式相比，优点是消息的安全性更高，不存在消息丢失的情况。但单个消息的 RT 略高，从而导致性能要略低（大约低 10%）。

该模式存在一个大的问题：对于目前的版本，Master 宕机后，Slave 不会自动切换到 Master。

最佳实践

一般会为 Master 配置 RAID10 磁盘阵列，然后再为其配置一个 Slave。即利用了 RAID10 磁盘阵列的高效、安全性，又解决了可能会影响订阅的问题。

1）RAID 磁盘阵列的效率要高于 Master-Slave 集群。因为 RAID 是硬件支持的。也正因为如此，所以 RAID 阵列的搭建成本较高

2）多 Master + RAID 阵列，与多 Master 多 Slave 集群的区别是什么？

1. 多 Master + RAID 阵列，其仅仅可以保证数据不丢失，即不影响消息写入，但其可能会影响到消息的订阅。但其执行效率要远高于多 Master 多 Slave 集群

2. 多 Master 多 Slave 集群，其不仅可以保证数据不丢失，也不会影响消息写入。其运行效率要低于多Master + ARID 阵列

6、磁盘阵列 RAID（补充）

1、RAID 历史

1988 年美国加州大学伯克利分校的 D. A. Patterson 教授等首次在论文 “A Case of Redundant Array of Inexpensive Disks” 中提出了 RAID 概念，即廉价冗余磁盘阵列（ Redundant Array of Inexpensive Disks ）。由于当时大容量磁盘比较昂贵， RAID 的基本思想是将多个容量较小、相对廉价的磁盘进行有机组合，从而以较低的成本获得与昂贵大容量磁盘相当的容量、性能、可靠性。随着磁盘成本和价格的不断降低， “廉价” 已经毫无意义。因此， RAID 咨询委员会（ RAID Advisory Board, RAB ）决定用“ 独立 ” 替代 “ 廉价 ” ，于时 RAID 变成了独立磁盘冗余阵列（ Redundant Array of Independent Disks ）。但这仅仅是名称的变化，实质内容没有改变。

内存：32m 6.4G（IBM 10.1G）

2、RAID 等级

RAID 这种设计思想很快被业界接纳， RAID 技术作为高性能、高可靠的存储技术，得到了非常广泛的应用。 RAID 主要利用镜像、数据条带和数据校验三种技术来获取高性能、可靠性、容错能力和扩展性，根据对这三种技术的使用策略和组合架构，可以把 RAID 分为不同的等级，以满足不同数据应用的需求。

D. A. Patterson 等的论文中定义了 RAID0 ~ RAID6 原始 RAID 等级。随后存储厂商又不断推出 RAID7、 RAID10、RAID01 、 RAID50 、 RAID53 、 RAID100 等 RAID 等级，但这些并无统一的标准。目前业界与学术界公认的标准是 RAID0 ~ RAID6 ，而在实际应用领域中使用最多的 RAID 等级是 RAID0 、RAID1 、 RAID3 、 RAID5 、 RAID6 和 RAID10。

RAID 每一个等级代表一种实现方法和技术，等级之间并无高低之分。在实际应用中，应当根据用户的数据应用特点，综合考虑可用性、性能和成本来选择合适的 RAID 等级，以及具体的实现方式。

3、关键技术

镜像技术

镜像技术是一种冗余技术，为磁盘提供数据备份功能，防止磁盘发生故障而造成数据丢失。对于 RAID而言，采用镜像技术最典型地的用法就是，同时在磁盘阵列中产生两个完全相同的数据副本，并且分布在两个不同的磁盘上。镜像提供了完全的数据冗余能力，当一个数据副本失效不可用时，外部系统仍可正常访问另一副本，不会对应用系统运行和性能产生影响。而且，镜像不需要额外的计算和校验，故障修复非常快，直接复制即可。镜像技术可以从多个副本进行并发读取数据，提供更高的读 I/O 性能，但不能并行写数据，写多个副本通常会导致一定的 I/O 性能下降。

镜像技术提供了非常高的数据安全性，其代价也是非常昂贵的，需要至少双倍的存储空间。高成本限制了镜像的广泛应用，主要应用于至关重要的数据保护，这种场合下的数据丢失可能会造成非常巨大的损失。

数据条带技术

数据条带化技术是一种自动将 I/O操作负载均衡到多个物理磁盘上的技术。更具体地说就是，将一块连续的数据分成很多小部分并把它们分别存储到不同磁盘上。这就能使多个进程可以并发访问数据的多个不同部分，从而获得最大程度上的 I/O 并行能力，极大地提升性能。

数据校验技术

数据校验技术是指， RAID 要在写入数据的同时进行校验计算，并将得到的校验数据存储在 RAID 成员磁盘中。校验数据可以集中保存在某个磁盘或分散存储在多个不同磁盘中。当其中一部分数据出错时，就可以对剩余数据和校验数据进行反校验计算重建丢失的数据。

数据校验技术相对于镜像技术的优势在于节省大量开销，但由于每次数据读写都要进行大量的校验运算，对计算机的运算速度要求很高，且必须使用硬件 RAID 控制器。在数据重建恢复方面，检验技术比镜像技术复杂得多且慢得多。

4、RAID 分类

从实现角度看， RAID 主要分为软 RAID、硬 RAID 以及混合 RAID 三种。

软 RAID

所有功能均有操作系统和 CPU 来完成，没有独立的 RAID 控制处理芯片和 I/O 处理芯片，效率自然最低。

硬 RAID

配备了专门的 RAID 控制处理芯片和 I/O 处理芯片以及阵列缓冲，不占用 CPU 资源。效率很高，但成本也很高。

混合 RAID

具备 RAID 控制处理芯片，但没有专门的I/O 处理芯片，需要 CPU 和驱动程序来完成。性能和成本在软RAID 和硬 RAID 之间。

5、常见 RAID 详解

JBOD

输入图片说明

JBOD ，Just a Bunch of Disks，磁盘簇。表示一个没有控制软件提供协调控制的磁盘集合，这是 RAID区别与 JBOD 的主要因素。 JBOD 将多个物理磁盘串联起来，提供一个巨大的逻辑磁盘。

JBOD 的数据存放机制是由第一块磁盘开始按顺序往后存储，当前磁盘存储空间用完后，再依次往后面的磁盘存储数据。 JBOD 存储性能完全等同于单块磁盘，而且也不提供数据安全保护。

其只是简单提供一种扩展存储空间的机制，JBOD可用存储容量等于所有成员磁盘的存储空间之和

JBOD 常指磁盘柜，而不论其是否提供 RAID 功能。不过，JBOD并非官方术语，官方称为Spanning。

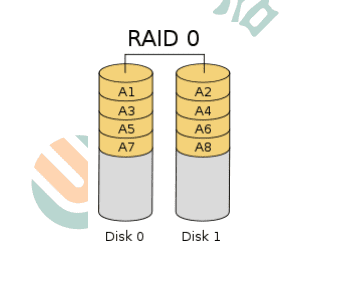

RAID0

输入图片说明

RAID0 是一种简单的、无数据校验的数据条带化技术。实际上不是一种真正的 RAID ，因为它并不提供任何形式的冗余策略。 RAID0 将所在磁盘条带化后组成大容量的存储空间，将数据分散存储在所有磁盘中，以独立访问方式实现多块磁盘的并读访问。

理论上讲，一个由 n 块磁盘组成的 RAID0 ，它的读写性能是单个磁盘性能的 n 倍，但由于总线带宽等多种因素的限制，实际的性能提升低于理论值。由于可以并发执行 I/O 操作，总线带宽得到充分利用。再加上不需要进行数据校验，RAID0 的性能在所有 RAID 等级中是最高的。

RAID0 具有低成本、高读写性能、 100% 的高存储空间利用率等优点，但是它不提供数据冗余保护，一旦数据损坏，将无法恢复。

应用场景：对数据的顺序读写要求不高，对数据的安全性和可靠性要求不高，但对系统性能要求很高的场景。

RAID0与JBOD相同点：
1 ）存储容量：都是成员磁盘容量总和
2 ）磁盘利用率，都是100%，即都没有做任何的数据冗余备份
RAID0与JBOD不同点：
1 ）JBOD：数据是顺序存放的，一个磁盘存满后才会开始存放到下一个磁盘
2 ）RAID：各个磁盘中的数据写入是并行的，是通过数据条带技术写入的。其读写性能是JBOD的n倍

RAID1

输入图片说明

RAID1 就是一种镜像技术，它将数据完全一致地分别写到工作磁盘和镜像磁盘，它的磁盘空间利用率为 50% 。 RAID1 在数据写入时，响应时间会有所影响，但是读数据的时候没有影响。 RAID1 提供了最佳的数据保护，一旦工作磁盘发生故障，系统将自动切换到镜像磁盘，不会影响使用。

RAID1是为了增强数据安全性使两块磁盘数据呈现完全镜像，从而达到安全性好、技术简单、管理方便。 RAID1 拥有完全容错的能力，但实现成本高。

应用场景：对顺序读写性能要求较高，或对数据安全性要求较高的场景。

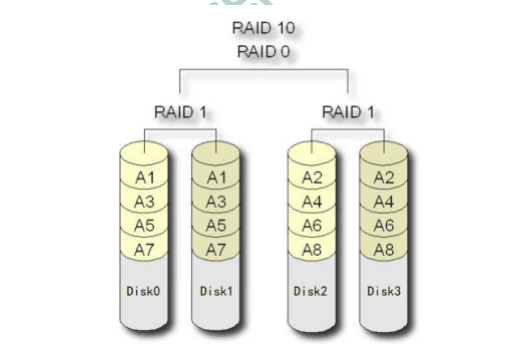

RAID10

输入图片说明

RAID10是一个RAID1与RAID0的组合体，所以它继承了RAID0的快速和RAID1的安全。简单来说就是，先做条带，再做镜像。发即将进来的数据先分散到不同的磁盘，再将磁盘中的数据做镜像。

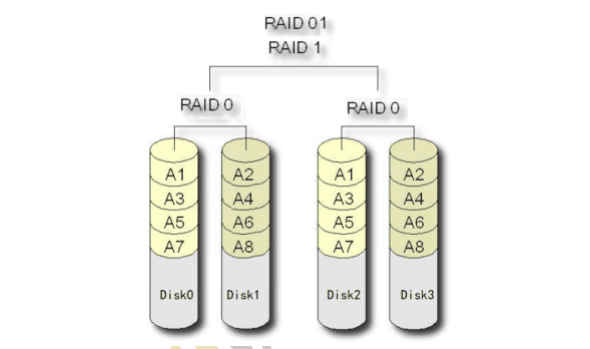

RAID01

输入图片说明

RAID01是一个RAID0与RAID1的组合体，所以它继承了RAID0的快速和RAID1的安全。简单来说就是，先做镜像再做条带。即将进来的数据先做镜像，再将镜像数据写入到与之前数据不同的磁盘，即再做条带。

RAID10要比RAID01的容错率再高，所以生产环境下一般是不使用RAID01的。

序号主机名/IP IP 功能 BROKER角色

1 rocketmqOS1 192.168.59.164 NameServer + Broker Master1 + Slave2
2 rocketmqOS2 192.168.59.165 NameServer + Broker Master2 + Slave1

7、集群搭建实践

1、集群架构

这里要搭建一个双主从异步复制的 Broker 集群。为了方便，这里使用了两台主机来完成集群的搭建。这两台主机的功能与 broker 角色分配如下表。

序号	主机名/IP	IP	功能	BROKER角色
1	rocketmqOS1	192.168.59.164	NameServer + Broker	Master1 + Slave2
2	rocketmqOS1	192.168.59.165	NameServer + Broker	Master2 + Slave1

2、克隆生成 rocketmqOS1

克隆 rocketmqOS 主机，并修改配置。指定主机名为 rocketmqOS1.

3、修改 rocketmqOS1 配置文件

配置文件位置

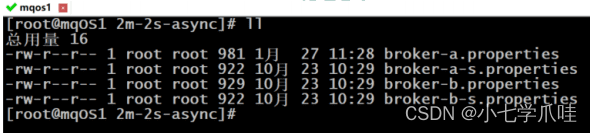

要修改的配置文件在 rocketMQ 解压目录的 conf/2m-2s-async 目录中。

修改 broker-a.properties

将该配置文件内容修改为如下：

# 指定整个broker集群的名称，或者说是RocketMQ集群的名称
brokerClusterName=
# 指定master-slave集群的名称。一个RocketMQ集群可以包含多个master-slave集群
brokerName=broker-a
# master的brokerId为 0
brokerId= 0
# 指定删除消息存储过期文件的时间为凌晨 4 点
deleteWhen= 04
# 指定未发生更新的消息存储文件的保留时长为 48 小时， 48 小时后过期，将会被删除
fileReservedTime= 48
# 指定当前broker为异步复制master
brokerRole=ASYNC_MASTER
# 指定刷盘策略为异步刷盘
flushDiskType=ASYNC_FLUSH
# 指定Name Server的地址
namesrvAddr=192.168.59.164:9876;192.168.59.165:9876

修改 broker-b-s.properties

将该配置文件内容修改为如下：

其它配置

brokerClusterName=DefaultCluster
# 指定这是另外一个master-slave集群
brokerName=broker-b
# slave的brokerId为非 0
brokerId=1
deleteWhen=04
fileReservedTime=48
# 指定当前broker为slave
brokerRole=SLAVE
flushDiskType=ASYNC_FLUSH
namesrvAddr=192.168.59.164:9876;192.168.59.165:9876
# 指定Broker对外提供服务的端口，即Broker与producer与consumer通信的端口。默认10911 。由于当前主机同时充当着master1与slave2，而前面的master1使用的是默认端口。这里需要将这两个端口加以区分，以区分出master1与slave2
listenPort= 11911
# 指定消息存储相关的路径。默认路径为~/store目录。由于当前主机同时充当着master1与slave2，master1使用的是默认路径，这里就需要再指定一个不同路径
storePathRootDir=~/store-s
storePathCommitLog=~/store-s/commitlog
storePathConsumeQueue=~/store-s/consumequeue
storePathIndex=~/store-s/index
storeCheckpoint=~/store-s/checkpoint
abortFile=~/store-s/abort

除了以上配置外，这些配置文件中还可以设置其它属性。

#指定整个broker集群的名称，或者说是RocketMQ集群的名称
brokerClusterName=rocket-MS
#指定master-slave集群的名称。一个RocketMQ集群可以包含多个master-slave集群
brokerName=broker-a
#0 表示 Master，>0 表示 Slave
brokerId=0
#nameServer地址，分号分割
namesrvAddr=nameserver1:9876;nameserver2:9876
#默认为新建Topic所创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议生产环境中关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议生产环境中关闭
autoCreateSubscriptionGroup=true
#Broker对外提供服务的端口，即Broker与producer与consumer通信的端口
listenPort=10911
#HA高可用监听端口，即Master与Slave间通信的端口，默认值为listenPort+1
haListenPort=10912
#指定删除消息存储过期文件的时间为凌晨 4 点
deleteWhen=04
#指定未发生更新的消息存储文件的保留时长为 48 小时， 48 小时后过期，将会被删除
fileReservedTime=48
#指定commitLog目录中每个文件的大小，默认1G
mapedFileSizeCommitLog=1073741824
#指定ConsumeQueue的每个Topic的每个Queue文件中可以存放的消息数量，默认30w条
mapedFileSizeConsumeQueue=300000
#在清除过期文件时，如果该文件被其他线程所占用（引用数大于 0 ，比如读取消息），此时会阻止此次删除任务，同时在第一次试图删除该文件时记录当前时间戳。该属性则表示从第一次拒绝删除后开始计时，该文件最多可以保留的时长。在此时间内若引用数仍不为 0 ，则删除仍会被拒绝。不过时间到后，文件将被强制删除
destroyMapedFileIntervalForcibly=120000
#指定commitlog、consumequeue所在磁盘分区的最大使用率，超过该值，则需立即清除过期文件
diskMaxUsedSpaceRatio=88
#指定store目录的路径，默认在当前用户主目录中
storePathRootDir=/usr/local/rocketmq-all-4.5.0/store
#commitLog目录路径
storePathCommitLog=/usr/local/rocketmq-all-4.5.0/store/commitlog
#consumeueue目录路径
storePathConsumeQueue=/usr/local/rocketmq-all-4.5.0/store/consumequeue
#index目录路径
storePathIndex=/usr/local/rocketmq-all-4.5.0/store/index
#checkpoint文件路径
storeCheckpoint=/usr/local/rocketmq-all-4.5.0/store/checkpoint
#abort文件路径
abortFile=/usr/local/rocketmq-all-4.5.0/store/abort
#指定消息的最大大小
maxMessageSize= 65536
#Broker的角色
# - ASYNC_MASTER 异步复制Master
# - SYNC_MASTER 同步双写Master
# - SLAVE
brokerRole=SYNC_MASTER
#刷盘策略
# - ASYNC_FLUSH 异步刷盘
# - SYNC_FLUSH 同步刷盘
flushDiskType=SYNC_FLUSH
#发消息线程池数量
sendMessageThreadPoolNums=128
#拉消息线程池数量
pullMessageThreadPoolNums=128
#强制指定本机IP，需要根据每台机器进行修改。官方介绍可为空，系统默认自动识别，但多网卡时IP地址可能读取错误
brokerIP1=192.168.3.105

4、克隆生成 rocketmqOS2

克隆 rocketmqOS1 主机，并修改配置。指定主机名为 rocketmqOS2。

5、修改 rocketmqOS2 配置文件

对于 rocketmqOS2 主机，同样需要修改 rocketMQ 解压目录的 conf 目录的子目录 2m-2s-async 中的两个配置文件

修改 broker-b.properties

将该配置文件内容修改为如下：

brokerClusterName=DefaultCluster
brokerName=broker-b
brokerId=0
deleteWhen=04
fileReservedTime=48
brokerRole=ASYNC_MASTER
flushDiskType=ASYNC_FLUSH
namesrvAddr=192.168.59.164:9876;192.168.59.165:9876

修改 broker-a-s.properties，将该配置文件内容修改为如下：

brokerClusterName=DefaultCluster
brokerName=broker-a
brokerId=1
deleteWhen=04
fileReservedTime=48
brokerRole=SLAVE
flushDiskType=ASYNC_FLUSH
namesrvAddr=192.168.59.164:9876;192.168.59.165:9876
listenPort=11911
storePathRootDir=~/store-s
storePathCommitLog=~/store-s/commitlog
storePathConsumeQueue=~/store-s/consumequeue
storePathIndex=~/store-s/index
storeCheckpoint=~/store-s/checkpoint
abortFile=~/store-s/abort

6、启动服务器

启动 NameServer 集群

分别启动 rocketmqOS1 与 rocketmqOS2 两个主机中的 NameServer。启动命令完全相同。

nohup sh bin/mqnamesrv &
tail -f ~/logs/rocketmqlogs/namesrv.log

启动两个 Master

分别启动 rocketmqOS1 与 rocketmqOS2 两个主机中的 broker master。注意，它们指定所要加载的配置文件是不同的。

nohup sh bin/mqbroker -c conf/2m-2s-async/broker-a.properties &
tail -f ~/logs/rocketmqlogs/broker.log

nohup sh bin/mqbroker -c conf/2m-2s-async/broker-b.properties &
tail -f ~/logs/rocketmqlogs/broker.log

启动两个 Slave

分别启动 rocketmqOS1 与 rocketmqOS2 两个主机中的 broker slave。注意，它们指定所要加载的配置文件是不同的。

nohup sh bin/mqbroker -c conf/2m-2s-async/broker-b-s.properties &
tail -f ~/logs/rocketmqlogs/broker.log

nohup sh bin/mqbroker -c conf/2m-2s-async/broker-a-s.properties &
tail -f ~/logs/rocketmqlogs/broker.log

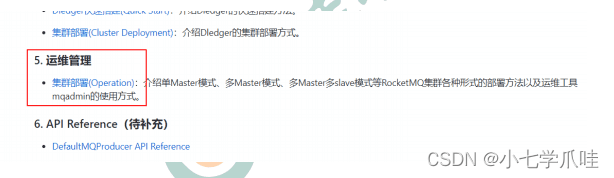

8、mqadmin 命令

在 mq 解压目录的 bin 目录下有一个 mqadmin 命令，该命令是一个运维指令，用于对 mq 的主题，集群，broker 等信息进行管理。

1、修改 bin/tools.sh

在运行 mqadmin 命令之前，先要修改 mq 解压目录下 bin/tools.sh 配置的 JDK 的 ext 目录位置。本机的 ext 目录在 /usr/java/jdk1.8.0_161/jre/lib/ext。

使用 vim 命令打开 tools.sh 文件，并在 JAVA_OPT 配置的 -Djava.ext.dirs 这一行的后面添加 ext 的路径。

JAVA_OPT="${JAVA_OPT} -server -Xms1g -Xmx1g -Xmn256m -XX:MetaspaceSize=128m -XX:MaxMetaspaceSize=128m"
JAVA_OPT="${JAVA_OPT} -Djava.ext.dirs=${BASE_DIR}/lib:${JAVA_HOME}/jre/lib/ext:${JAVA_HOME}/lib/ext:/usr/java/jdk1.8.0_161/jre/lib/ext"
JAVA_OPT="${JAVA_OPT} -cp ${CLASSPATH}"

2、运行 mqadmin

直接运行该命令，可以看到其可以添加 commands。通过这些 commands 可以完成很多的功能。

[root@mqOS rocketmq-all-4.8.0-bin-release]# ./bin/mqadmin
The most commonly used mqadmin commands are:
updateTopic Update or create topic
deleteTopic Delete topic from broker and NameServer.
updateSubGroup Update or create subscription group
deleteSubGroup Delete subscription group from broker.
updateBrokerConfig Update broker's config
updateTopicPerm Update topic perm
topicRoute Examine topic route info
topicStatus Examine topic Status info
topicClusterList get cluster info for topic
brokerStatus Fetch broker runtime status data
queryMsgById Query Message by Id
queryMsgByKey Query Message by Key
queryMsgByUniqueKey Query Message by Unique key
queryMsgByOffset Query Message by offset
QueryMsgTraceById query a message trace
printMsg Print Message Detail
printMsgByQueue Print Message Detail
sendMsgStatus send msg to broker.
brokerConsumeStats Fetch broker consume stats data
producerConnection Query producer's socket connection and clientversion
consumerConnection Query consumer's socket connection, client version and subscription
consumerProgress Query consumers's progress, speed
consumerStatus Query consumer's internal data structure
cloneGroupOffset clone offset from other group.
clusterList List all of clusters
topicList Fetch all topic list from name server
updateKvConfig Create or update KV config.
deleteKvConfig Delete KV config.
wipeWritePerm Wipe write perm of broker in all name server
resetOffsetByTime Reset consumer offset by timestamp(without client restart).
updateOrderConf Create or update or delete order conf
cleanExpiredCQ Clean expired ConsumeQueue on broker.
cleanUnusedTopic Clean unused topic on broker.
startMonitoring Start Monitoring
statsAll Topic and Consumer tps stats
allocateMQ Allocate MQ
checkMsgSendRT check message send response time
clusterRT List All clusters Message Send RT
getNamesrvConfig Get configs of name server.
updateNamesrvConfig Update configs of name server.
getBrokerConfig Get broker config by cluster or special broker!
queryCq Query cq command.
sendMessage Send a message
consumeMessage Consume message
updateAclConfig Update acl config yaml file in broker
deleteAccessConfig Delete Acl Config Account in broker
clusterAclConfigVersion List all of acl config version information in cluster
updateGlobalWhiteAddr Update global white address for acl Config File in broker
getAccessConfigSubCommand List all of acl config information in cluster
