qt做串口调试助手

想要做一个串口调试助手，实现上位机和下位机的通信只是最基础的一部分，后面的界面布局和功能响应也是需要技巧的。

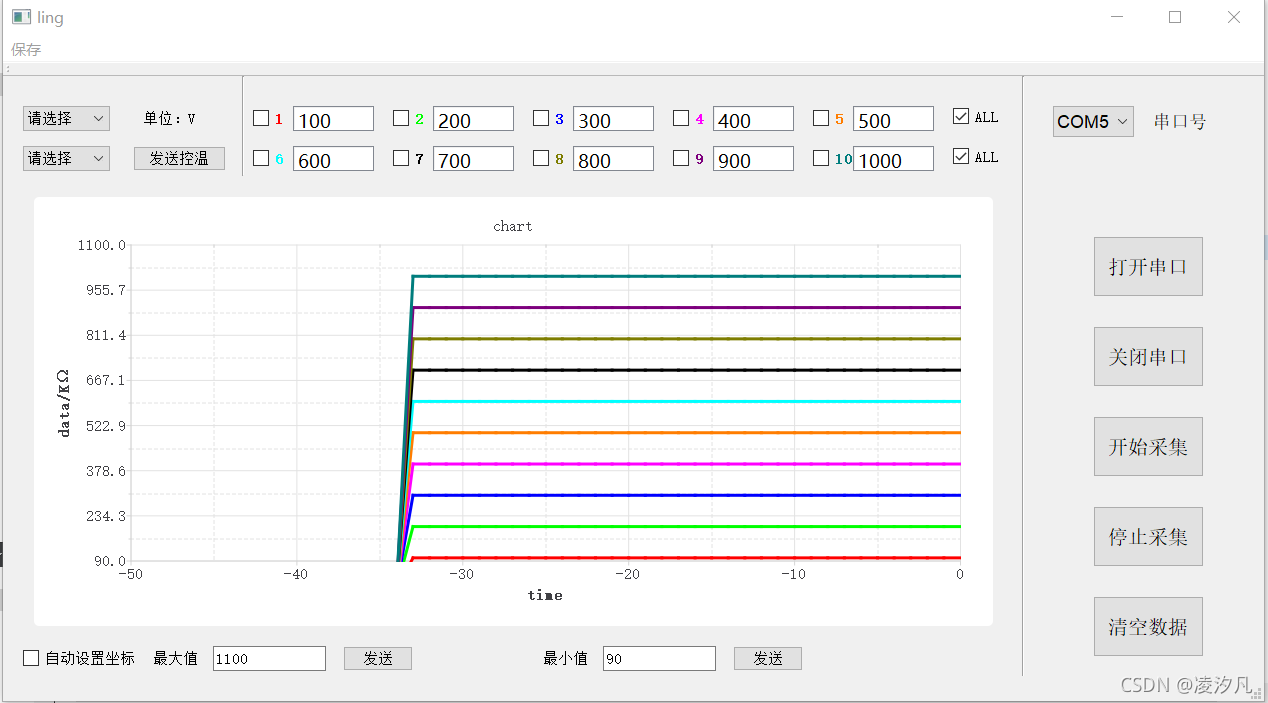

先放一个最终效果图，再讲实现
串口调试助手界面

右上角显示可用串口

这个其实跟上一章里面，自动扫描串口是关联在一起用的

/*************功能：显示可用串口**********************/
void MainWindow::showValidPort()
{
    QStringList newPortStringList;
    foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts())
        newPortStringList += info.portName();
    if(newPortStringList.size() != portStringList.size())
    {
        portStringList = newPortStringList;
        ui->comboVolt1->clear();
        ui->comboVolt1->addItems(portStringList);
    }
    if(currentCOM != ui->comboVolt1->currentText()) //串口突然断开连接了
    {
        currentCOM = ui->comboVolt1->currentText();

    }
}

串口的打开和关闭

        global_port.setPortName(ui->comboVolt1->currentText());//设置端口号
        if(global_port.open(QIODevice::ReadWrite))//打开串口函数，会返回一个bool值判断是否打开
        {
            QMessageBox *m_box = new QMessageBox(QMessageBox::Information,QString("message"),QString("Open!"));//弹出提示
            QTimer::singleShot(500,m_box,SLOT(accept()));//定时500ms显示后，关闭弹窗
            m_box->exec();
        }


	global_port.close();//关闭串口函数，如果想要设置弹窗可以同上
