概念;

​ 神经网络是一种人工智能思想方法，从人脑的角度来学习如何智能化。

---

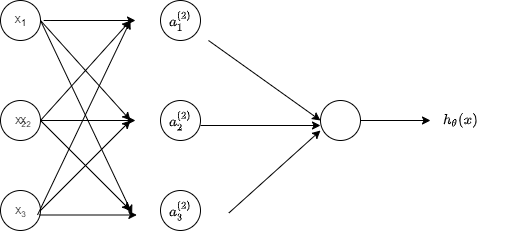

模型：

​

我们把第一部分叫作输入层，第二部分叫作隐藏层，第三部分叫作输出层

每一条一直到底的线都是一个运算过程

我们可以得出如下：
$$\begin{gathered} a_1^{(2)}=g({\theta }_{10}^{(1)}{x}_0+{\theta }_{11}^{(1)}{x}_1+{\theta }_{12}^{(1)}{x}_2+{\theta }_{13}^{(1)}{x}_3) \\ {a}_2^{(2)}=g({\theta }_{20}^{(1)}{x}_0+{\theta }_{21}^{(1)}{x}_1+{\theta }_{22}^{(1)}{x}_2+{\theta }_{23}^{(1)}{x}_3) \\ {a}_3^{(2)}=g({\theta }_{30}^{(1)}{x}_0+{\theta }_{31}^{(1)}{x}_1+{\theta }_{32}^{(1)}{x}_2+{\theta }_{33}^{(1)}{x}_3) \\ {h}_{\theta }(x)=a_1^{(3)}=g({\theta }_{10}^{(1)}{a}_0^{(2)}+{\theta }_{11}^{(1)}{a}_1^{(2)}+{\theta }_{12}^{(1)}{a}_2^{(2)}+{\theta }_{13}^{(1)}{a}_3^{(2)}) \end{gathered}$$
即每一条线都代表一个权重/参数，而单纯看另一边的即隐藏层和输出层，其实就是一个线性回归。

我们作如下假设
$$
x = [x_0,x_1,x_2,x_3] \
\theta = [\theta_0,\theta_1,\theta_2,\theta_3]\

z = \theta^Tx\
a = [a_1,a_2,a_3]\
a_1 = g(z)
$$
我们称这个过程为前向传播，第一层的数据传给第二层，第二层的数据传给第三层。

---

简化模型：

​ g(x)其实就是sigmod函数，在之前的文章已经阐述过了，这里不赘述。

​ 我们假设一个二维模型，有
$$h_{\theta }(x)=g({\theta }_0+{\theta }_1{x}_1+{\theta }_2{x}_2)$$

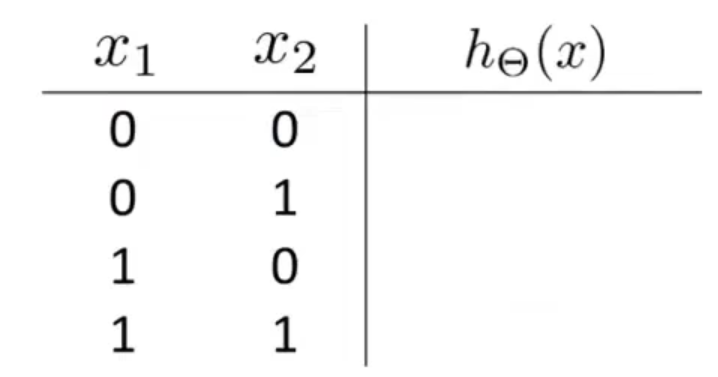

我们列出如下真值表：

代入里面就可以得到
$$g({\theta }_0)g({\theta }_0+{\theta }_2)g({\theta }_0+{\theta }_1)g({\theta }_0+{\theta }_1+{\theta }_2)$$
我们可以根据具体的数据来得到一个逻辑表达式。

---

多分类：

​ 例如我们识别四种不同的事物（图片），我们可以想到输入是三种情况（rgb），输出呢就是四种情况（对应着四种事物）

​ 在二分类中，我们把输出y定义为{0,1}或者{-1,+1}，那在这里我们能否把它构建成{1,2,3,4}呢？

​ 显然是不行的，根据上面的知识，输出一般为0,1，那么同为3的情况就有很多种，所以我们使用二进制编码来表示，即

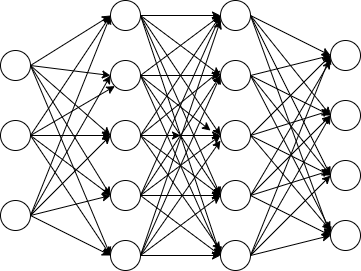

[1,0,0,0],[0,1,0,0],[0,0,1,0],[0,0,0,1]这四种情况。我们可以得到它的基本神经网络：

我们定义一个神经网络的式子为 $h_{\theta }(x)\in R^k$ 其中k = 4(即我们要判断的分类总数)

我们可以知道
$$y=[[1,0,0,0],[0,1,0,0],[0,0,1,0],[0,0,0,1]]$$
由此开始构造我们的损失函数：

根据上面的知识，我们有$h_{\theta }(x)=g({\theta }_{10}^{(3)}{a}_1^{(3)}+{\theta }_{20}^{(3)}{a}_2^{(3)}+{\theta }_{30}^{(3)}{a}_3^{(3)}+{\theta }_{40}^{(3)}{a}_4^{(3)}+{\theta }_{50}^{(3)}{a}_5^{(3)})$

根据线性回归的结论，有
$$\begin{gathered} Cost(h_{\theta }(x),y)=y^{i}log(h_{\theta }(x^i))-(1-y^i)(1-log(1-h_{\theta }(x^i))) \\ J(\theta )=-\frac{1}{m}\sum Cost(h_{\theta }(x),y) \end{gathered}$$
同时每一条线都是一条单独的神经元。故最终应对每个神经元进行叠加
$$J(\theta )=-\frac{1}{m}\sum _{k=1}^K\sum _{i=1}^m{y}_k^{i}log(h_{\theta }(x^i){)}_k-(1-y_k^i)(1-log(1-h_{\theta }(x^i){)}_k$$
此外，我们引入正则项防止过拟合，即：$\lambda \sum {\theta }_j^2$

故，在这里我们有：
$$\begin{gathered} regurization=\frac{\lambda }{2}\sum _{l=1}^{L-1}\sum _{i=1}^{s_l}\sum _{j=1}^{s_{l+1}}({\theta }_{ji}^{(l)}{)}^2 \\ J(\theta )=-\frac{1}{m}\sum _{k=1}^K\sum _{i=1}^m{y}_k^{i}log(h_{\theta }(x^i){)}_k-(1-y_k^i)(1-log(1-h_{\theta }(x^i){)}_k+\frac{\lambda }{2}\sum _{l=1}^{L-1}\sum _{i=1}^{s_l}\sum _{j=1}^{s_{l+1}}({\theta }_{ji}^{(l)}{)}^2 \end{gathered}$$
可知${\theta }_{ji}^{(l)}$指的是第l层的第j个神经元的第i个权重

---

反向传播算法：

​ 根据已知的$J(\theta )$函数，可知通过调节$h_{\theta }(x)$来控制$J(\theta )$，而$h_{\theta }(x)$与权重矩阵$\theta$与偏置向量$b$有关，根据梯度下降的规则我们需要更新这两个量如下：
$$\begin{gathered} {\theta }^l={\theta }^l-\alpha \frac{\partial E}{\partial {\theta }^l} \\ {b}^l=b^l-\alpha \frac{\partial E}{\partial b^l} \end{gathered}$$

​ 依旧是以上图的神经网络为例，我们已知label 即y，和$a^{(4)}$，那么我们可以定义：
$$\begin{gathered} {\delta }_i^{(l)}=\frac{\partial E}{\partial z_i^l} \\ E=\frac{1}{2}||y-a||=\frac{1}{2}\sum (y_k-a_k{)}^2 \\ \frac{\partial E}{\partial {\theta }_{11}^4}=-(y_1-a_1^{(4)})\frac{\partial a_1^{(4)}}{\partial {\theta }_{11}^4}=-(y_1-a_1^{(4)})g^{\prime }(z_1^{(4)})a_1^{(3)}=\frac{\partial E}{\partial z_1^3}\frac{\partial z_1^3}{\partial {\theta }_{11}^4}={\delta }_i^{(4)}{a}_1^{(3)} \end{gathered}$$
下面我们推导第l+1层的公式
$${\delta }_i^{(l)}=\frac{\partial E}{\partial z_i^{(l)}}=\sum _{j=1}^{n_{l+1}}\frac{\partial E}{\partial z_i^{(l+1)}}\frac{\partial z_i^{(l+1)}}{\partial z_i^{(l)}}=\sum _{j=1}^{n_{l+1}}{\delta }^{(l+1)}\frac{\partial z_i^{(l+1)}}{\partial z_i^{(l)}}=\sum _{j=1}^{n_{l+1}}{\delta }^{(l+1)}{\theta }_{ji}^{l+1}{g}^{\prime }(z_i^l)$$
对于偏置参数b，我们有：
$$\frac{\partial E}{\partial b_i^{(l)}}=\frac{\partial E}{\partial z_i^{(l)}}\frac{\partial z_i^{(l)}}{\partial b_i^{(l)}}={\delta }^{(l)}$$
总结有：
$$\begin{gathered} {\delta }^{(L)}=-(y-a^{(L)})g^{\prime }(z^{(L)}) \\ {\delta }^{(l)}={\delta }^{(l+1)}{\theta }^{(l+1)}.\ast g^{\prime }(z^{(l)}) \end{gathered}$$
其实$\delta$根本不是误差，而是这个参数影响整个式子的程度。

---

利用神经网络实现多分类

加载数据：

input_layer_size = 400
hidden_layer_size = 45
num_labels = 10

# part 1 Loading and Visualizing data

data = sio.loadmat('ex3data1.mat')
X = data["X"]
y = data["y"]
m = X.shape[0]

随机抽取数据可视化：

def displayData(x):
    example_width = int(np.round(np.sqrt(np.size(x, 1))))
    m, n = x.shape
    example_height = int(n / example_width)
    display_rows = int(np.floor(np.sqrt(m)))
    display_cols = int(np.ceil(m / display_rows))
    pad = 1
    display_array = - np.ones((pad + display_rows * (example_height + pad), pad + display_cols * (example_width + pad)))
    curr_ex = 0
    for j in range(display_rows):
        for i in range(display_cols):
            if curr_ex > m:
                break
            max_vals = np.max(np.abs(X[curr_ex, :]))
            display_array[pad + j * (example_height + pad):pad + j * (example_height + pad) + example_height,
            pad + i * (example_width + pad):pad + i * (example_width + pad) + example_width] \
                = x[curr_ex, :].reshape((example_height, example_width)) / max_vals
            curr_ex += 1
        if curr_ex > m:
            break
    plt.figure()
    plt.imshow(display_array.T, cmap='gray', extent=[-1, 1, -1, 1])
    plt.axis('off')
    plt.show()

rand_indices = np.random.permutation(m)
sel = X[rand_indices[0:100], :]
displayData(sel)
_ = input('Press [enter] to continue')

加载参数：

print('loading Saved Neutral Network Parameters')
para = sio.loadmat('ex3weights.mat')
theta1 = para['Theta1']
theta2 = para['Theta2']

预测:

def sigmoid(z):
    return 1 / (1 + np.exp(-z))


def predict(thata1, theta2, X):
    m = X.shape[0]
    num_labels = theta2.shape[0]
    p = np.zeros(m)
    X = np.c_[np.ones(m), X]
    a2 = sigmoid(X.dot(theta1.T))
    a2 = np.c_[np.ones(a2.shape[0]), a2]
    a3 = sigmoid(a2.dot(theta2.T))
    p = np.argmax(a3, axis=1)
    return p


p = predict(theta1, theta2, X)
print('Training Set Accuracy: ', np.mean(np.double(p+1 == y.flatten())) * 100)

结果：

Training Set Accuracy:  97.52
