plantuml活动图

活动图

1. 活动标签：

以冒号开始：分号结束 ;

@startuml
:Hello ActivityDiagram;
:This is on defined on
serveral **加粗**;
@enduml

2. 开始结束

用start 和stop（end’） 关键字来表示一个图的开始和结束 。

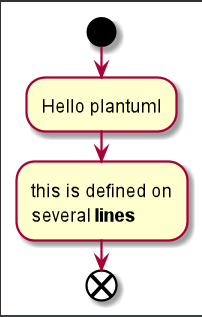

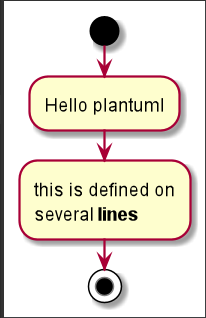

@startuml
start
:Hello plantuml;
:this is defined on
several **lines**;
stop
@enduml

用end也可以表示结束

3. 条件判断

使用关键字if，then和else设置分支测试。标注文字则放在括号中。

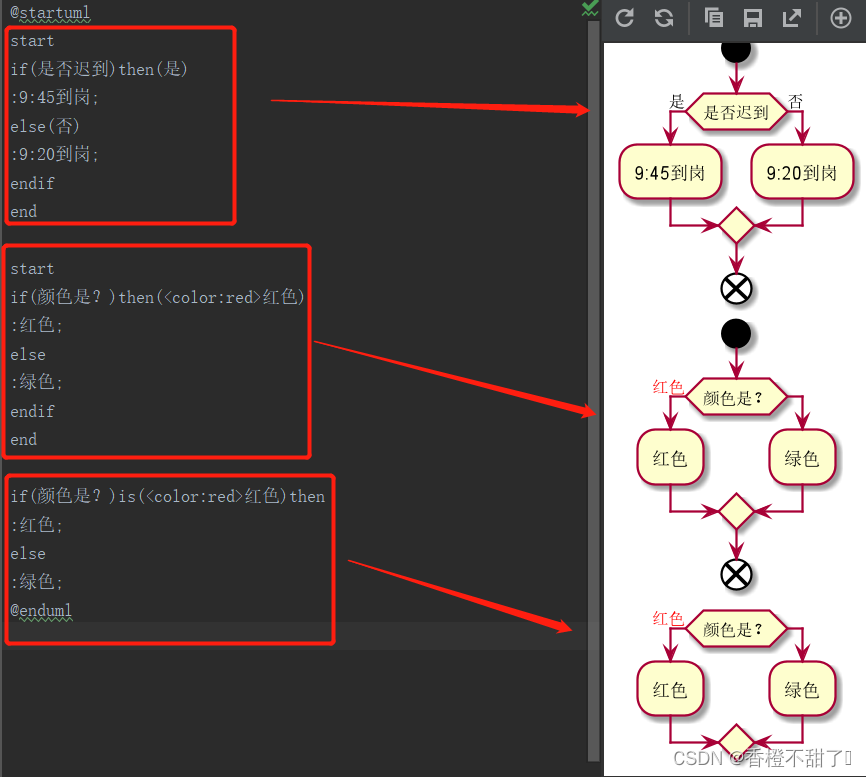

三种语法：
if (…) then (…)

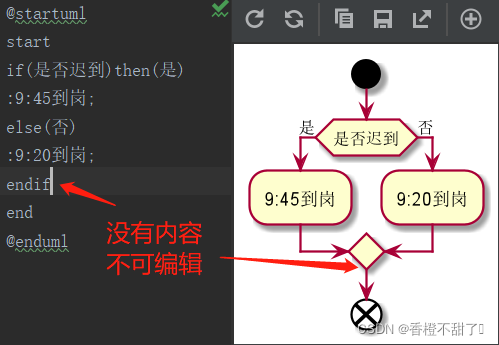

@startuml
start
if(是否迟到)then(是)
:9:45到岗;
else(否)
:9:20到岗;
endif
end
@enduml

if (…) is (…) then

if (…) equals (…) then

start
if(计数器？)equals(5)then
:打印5;
else
:打印非5;
endif
end

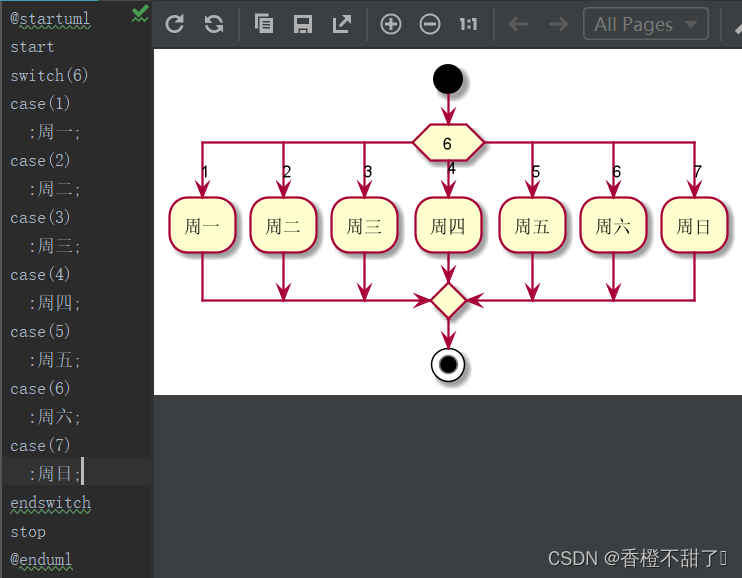

多项判断（水平布局）

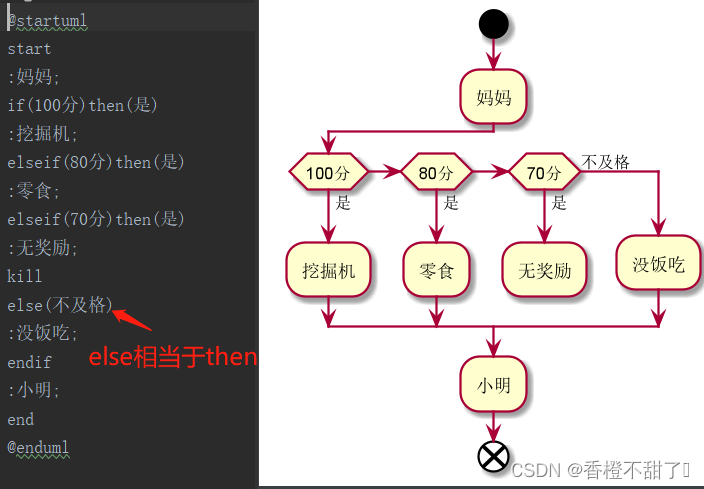

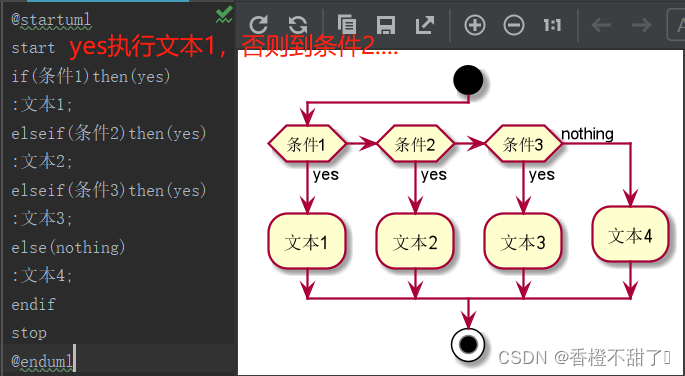

你可以使用 elseif 关键词进行多项判断 (默认情况下, 布局为水平):

多项判断（垂直布局）

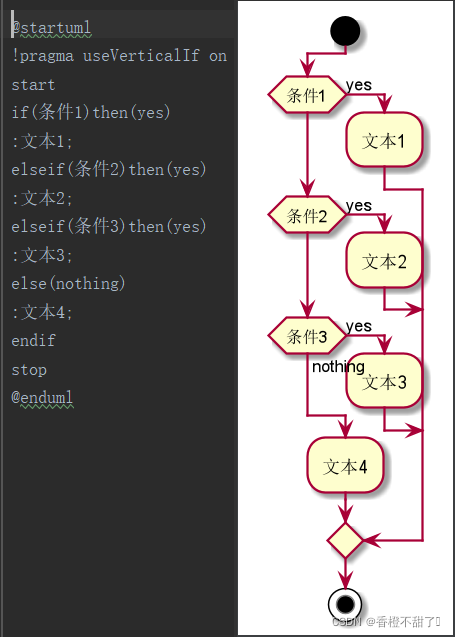

你可以使用命令 !pragma useVerticalIf on 开启多项判断的垂直布局:

条件判断和终止 [kill, detach]
