Kubernetes版Spark集群的配置与使用

背景

在云计算和大数据时代，容器化技术和Kubernetes（K8s）已成为构建和管理大规模数据处理平台的关键。传统应用部署常面临环境不一致、资源利用率低和维护成本高的问题，而容器化通过将应用和依赖打包在轻量级容器中，提供了一致的运行环境，大幅简化了开发和运维流程。

Kubernetes作为强大的容器编排平台，具备自动化部署、扩展和管理容器应用的能力，其自我修复、负载均衡和滚动更新等特性让应用保持高可用性。因此，Kubernetes非常适合于支持计算密集型的Spark集群，使得用户能够高效地部署和管理Spark，充分发挥计算和存储能力。

SuperMap iServer处理自动化服务（GPA），提供了简洁的建模页面，无需编写代码，就能实现数据处理与分析过程的自动化。通过简单的拖拽方式搭建业务流程模型，显著提高工作效率，大幅降低开发成本。

本文将结合SuperMap GPA产品，探讨如何在Kubernetes上配置和使用Spark集群，希望帮助读者理解Kubernetes与Spark的结合及其最佳实践。

一、准备工作

部署Spark on K8S集群前，需要准备如下环境与镜像：

软件	版本	描述	备注
Kubernetes	1.20.0	Kubernetes基础环境，可选单节点或集群部署	SuperMap提供的Kubernetes离线部署方式
helm	3.8.0	软件包管理器，用于部署Spark	helm安装包 helm安装教程
bitnami/spark	3.3.4	Spark镜像	Spark镜像包
Kuboard	3.5.2.7	Kubernetes可视化管理平台	Kuboard安装教程
iObjects_bin	与iServer版本一致	iObjectsbin包，可从iServer\support\objectsjava\bin目录获取	-
Spark容器依赖项	-	用于确保GPA大数据任务的正常提交与执行，需要放在iObjects_bin目录中	GPA调用Spark必要依赖项

二、部署 Spark 集群

1、添加 bitnami 仓库（公网环境下配置）

helm repo add bitnami https://charts.bitnami.com/bitnami

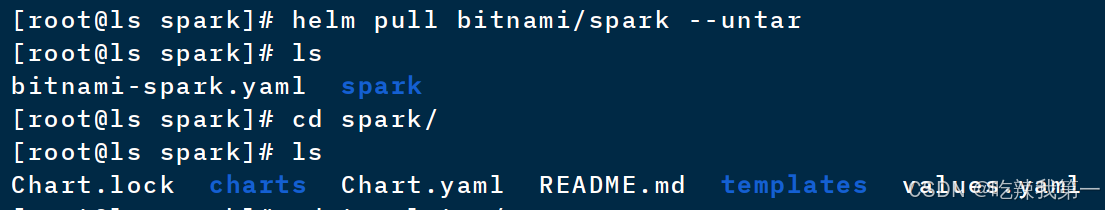

2、保存 bitnami/spark chart 模板（内网环境使用需操作）

//下载模板
helm pull bitnami/spark --untar

//打包模板
helm package spark

3、自定义 spark.yaml

global:
  storageClass: "nfs"
ingress:
  enabled: true
  ingressClassName: "nginx"
  hostname: "supermap.spark.com"
master:
  configOptions:
    -Dspark.ui.reverseProxy=true
    -Dspark.ui.reverseProxyUrl=http://supermap.spark.com
worker:
  configOptions:
    -Dspark.ui.reverseProxy=true
    -Dspark.ui.reverseProxyUrl=http://supermap.spark.com

4、在 Kuboard 中添加 storageClass 、ingress

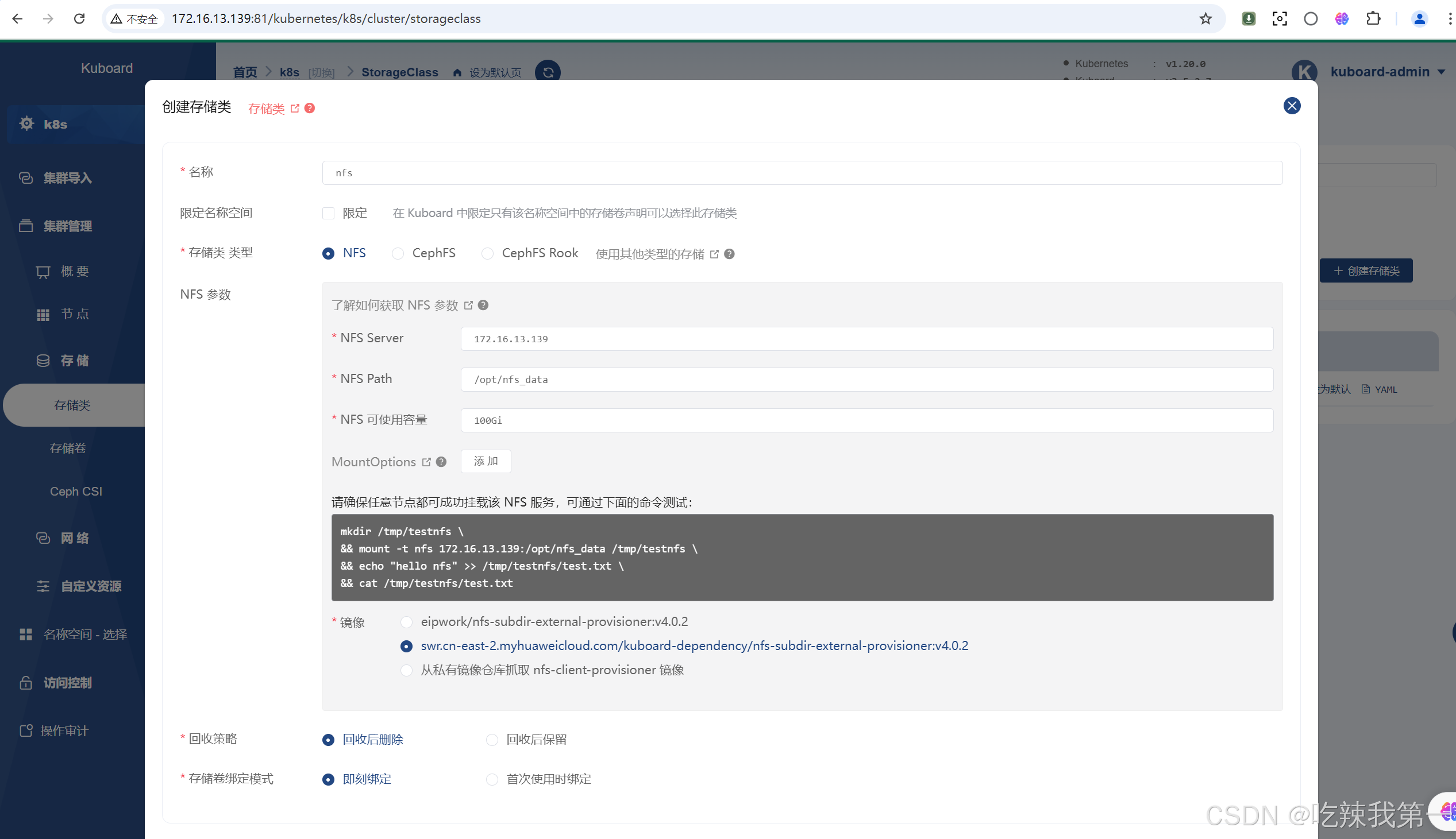

① storageClass 配置：

② ingress 配置：

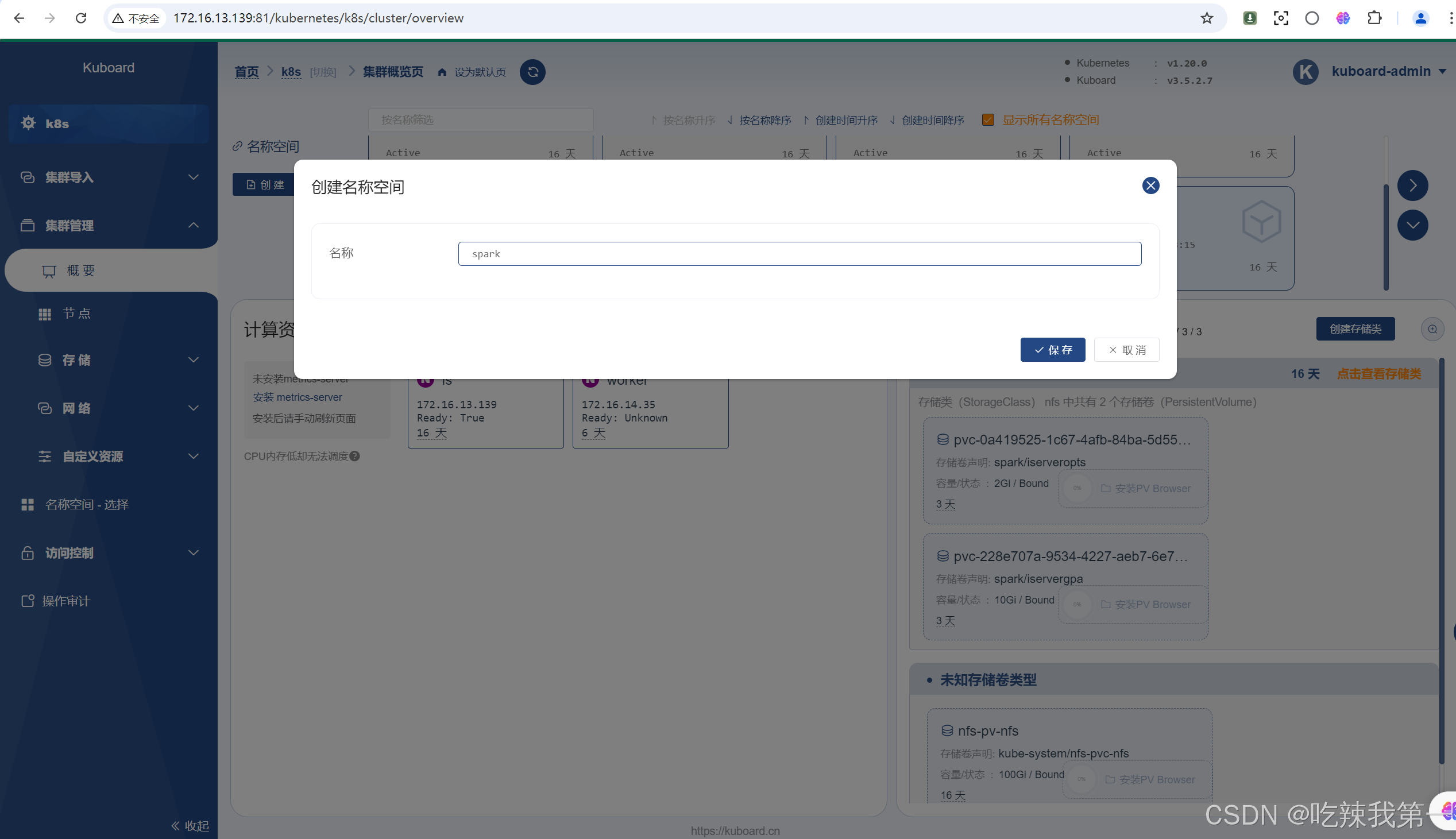

5、在 Kuboard 中添加 spark 命名空间

6、开始部署 Spark 集群

//有bitnami仓库的公网环境
helm install spark bitnami/spark -f spark.yaml -n spark

//内网环境
helm install spark ./spark-9.2.9.tgz -f spark.yaml -n spark

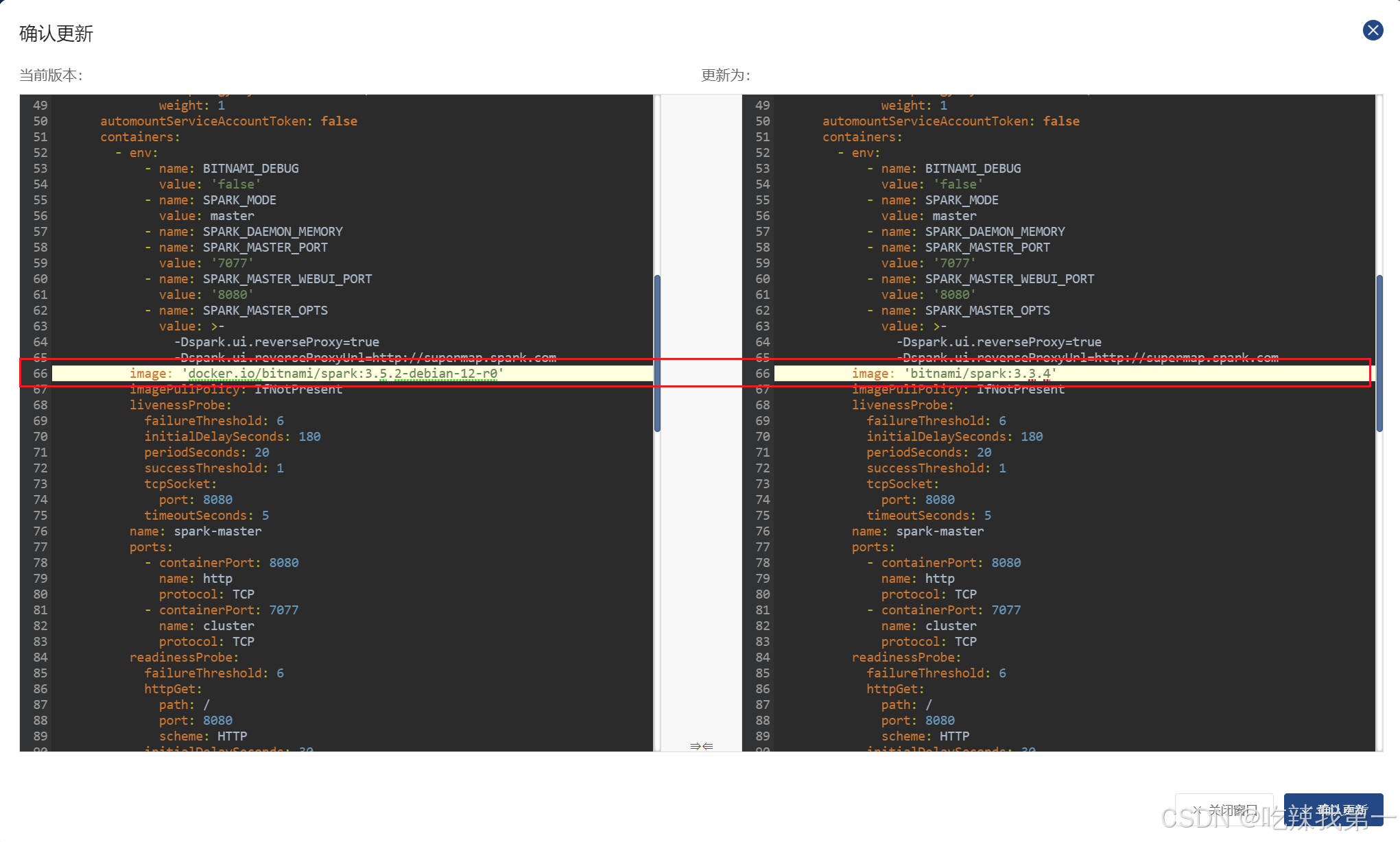

 7、修改 Master 和 Worker 的镜像配置

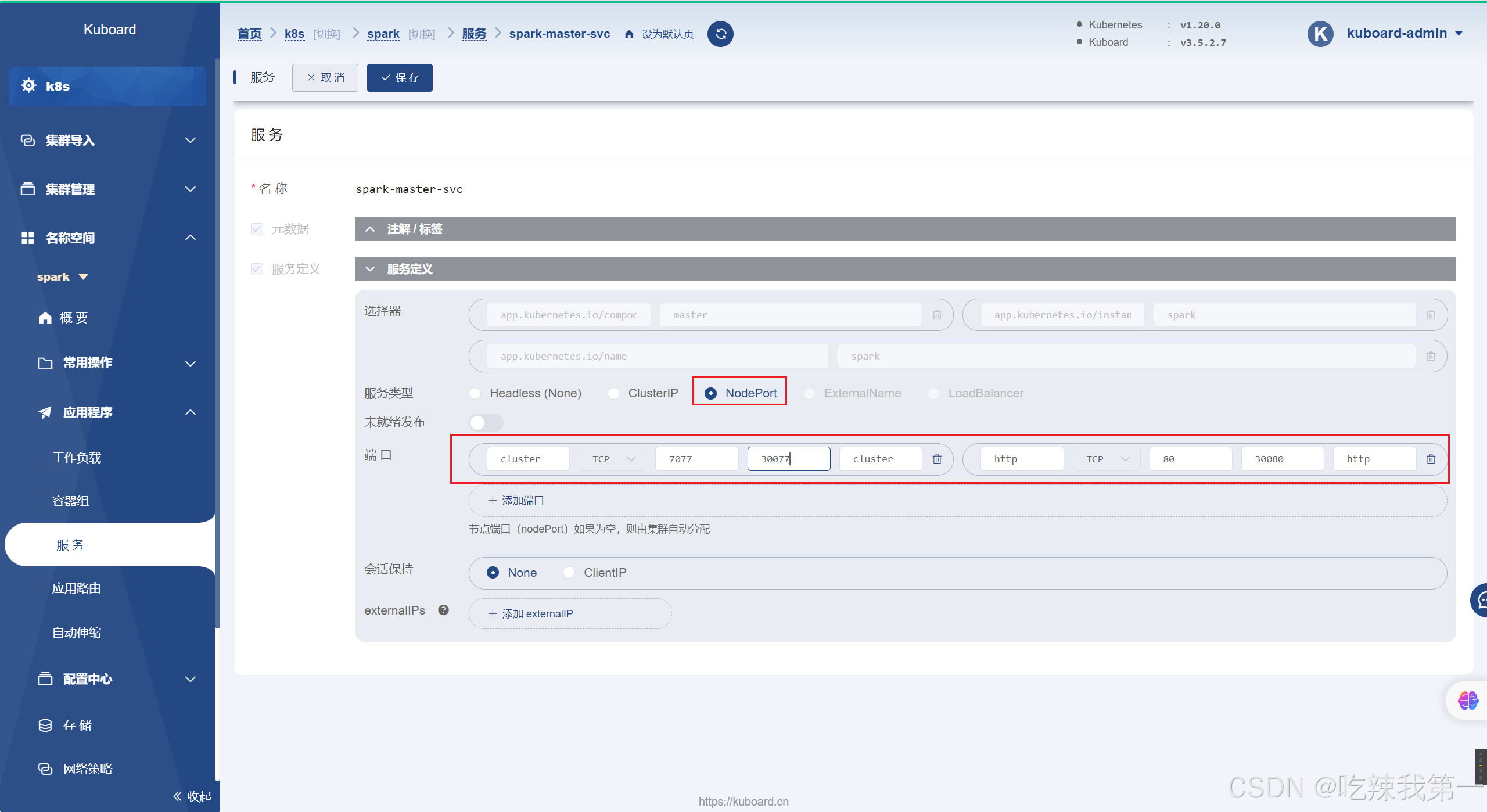

8、修改 spark-master-svc 为 NodePort 访问

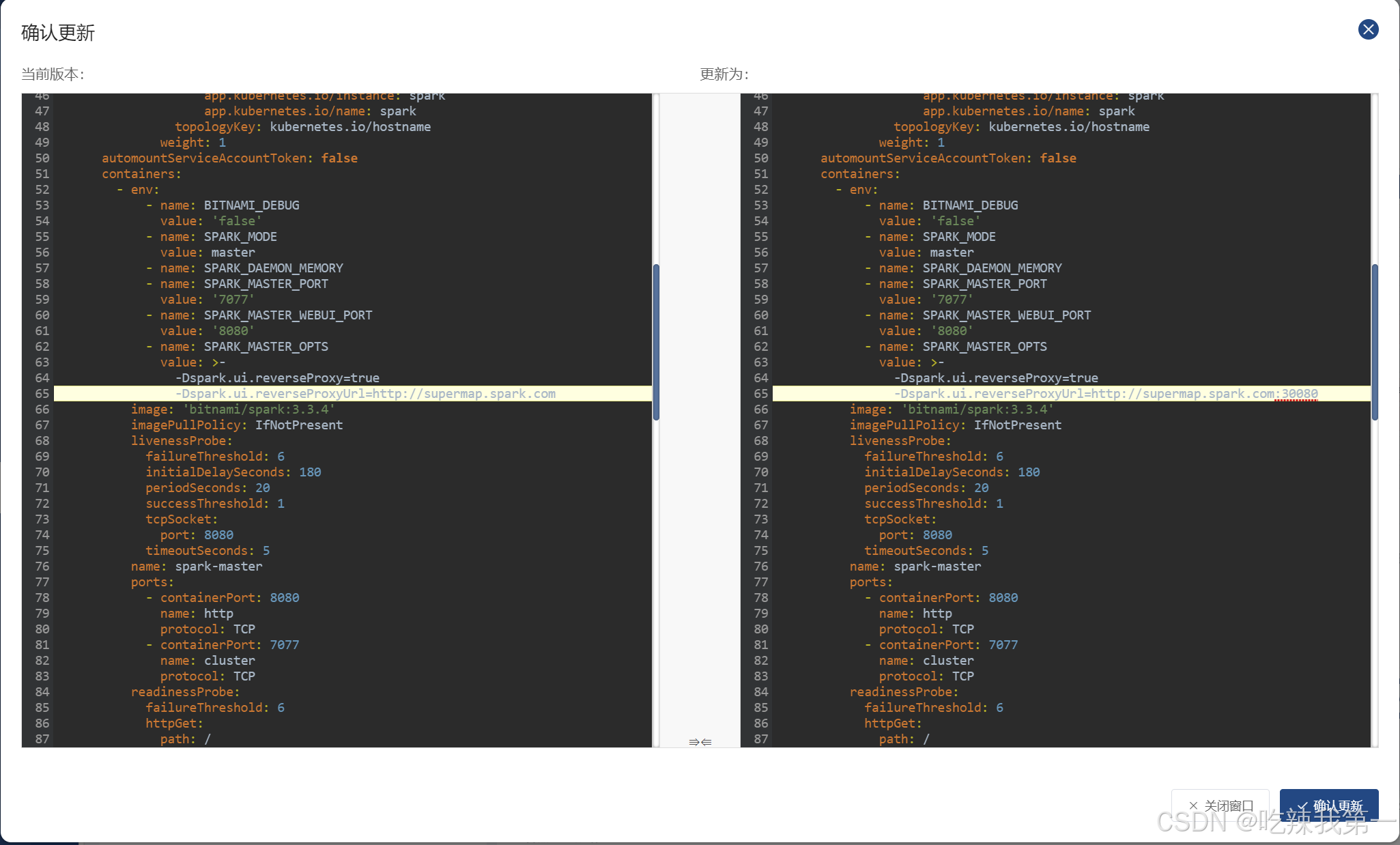

9、为 Master 和 Worker 的 Dspark.ui.reverseProxyUrl 加上端口

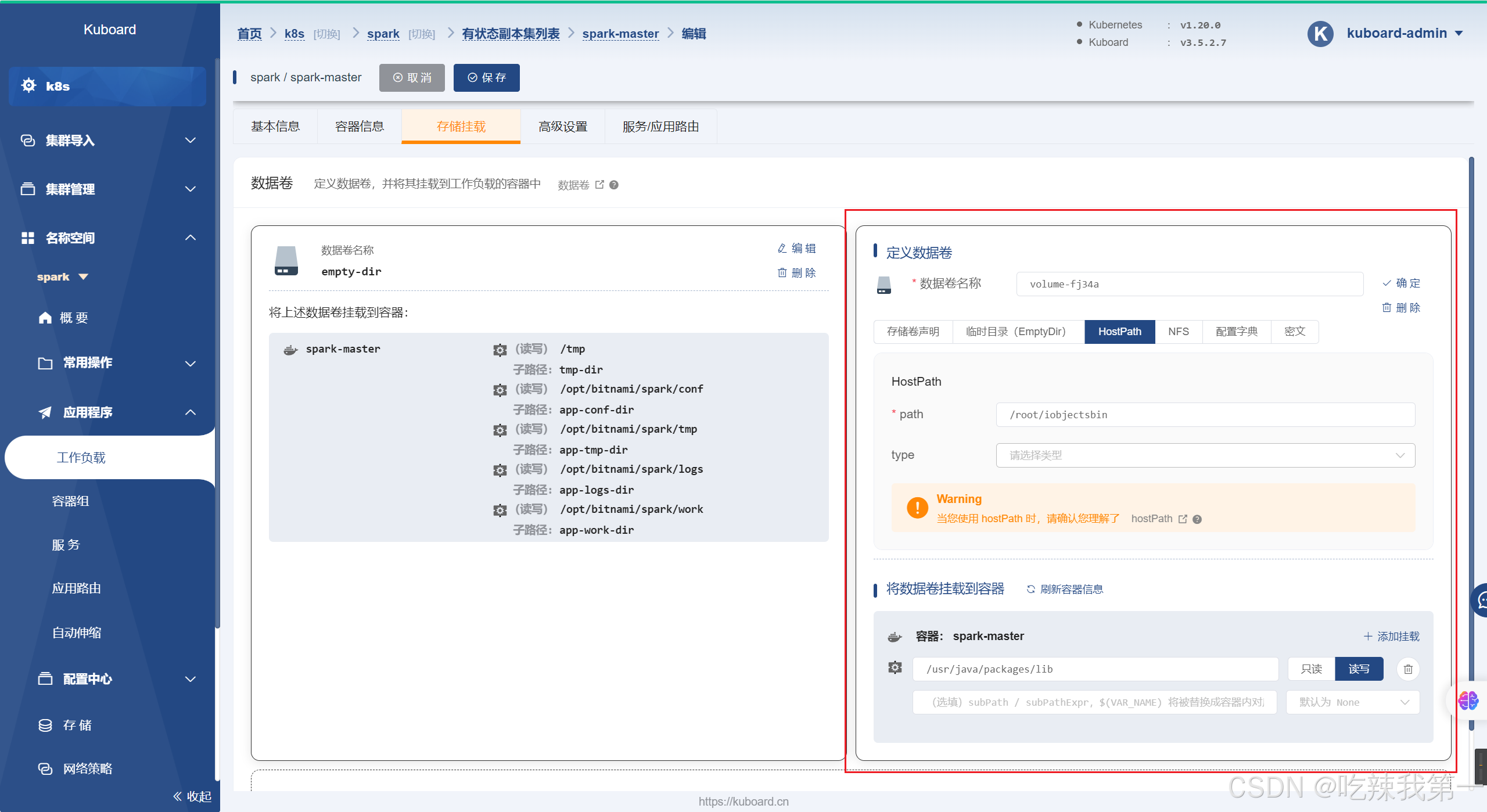

 10、为Master和Worker添加iObjects_bin挂载

请确保spark所需依赖项已拷贝至iObjects_bin目录中

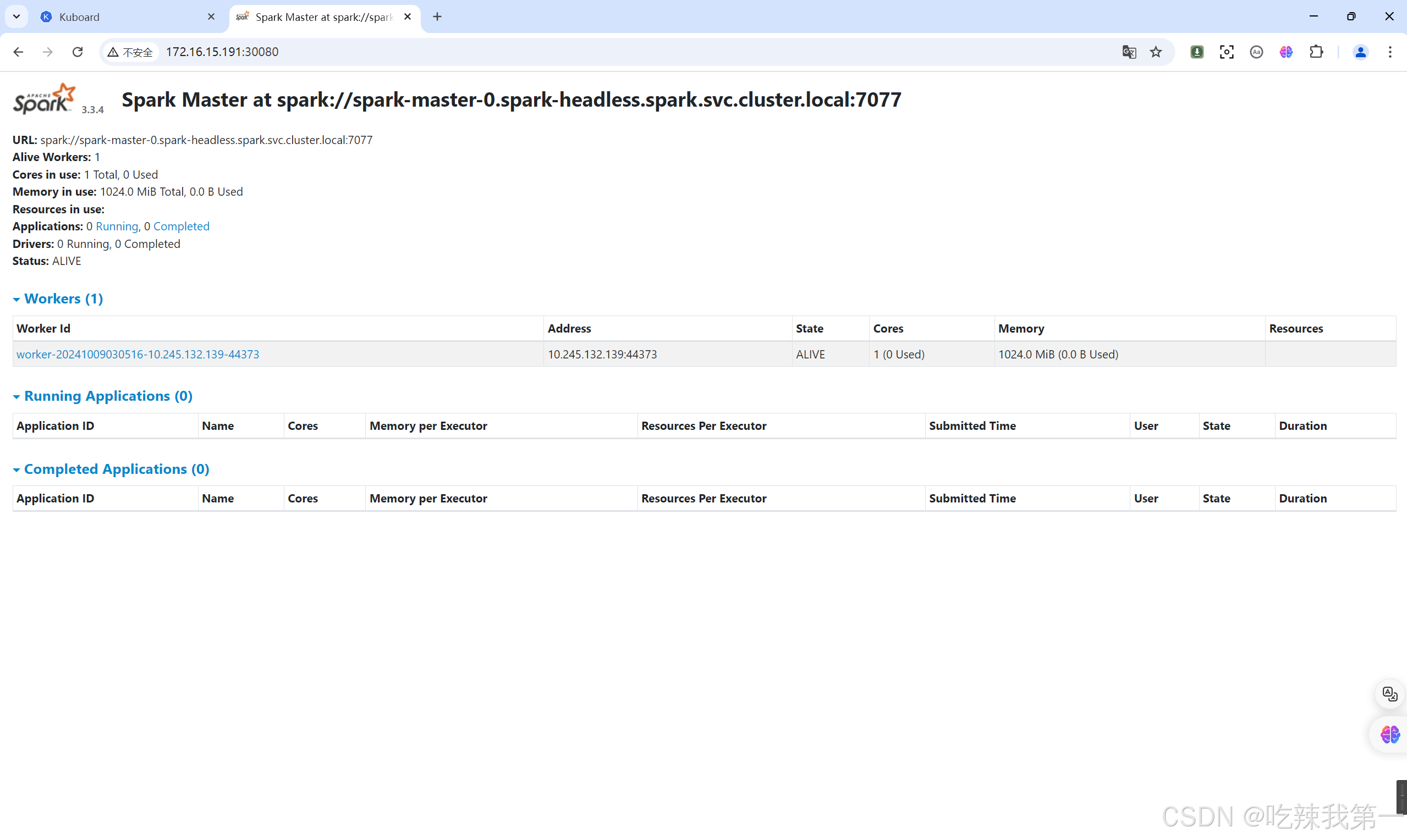

11、通过访问 Spark 主页，验证 Spark 的运行状态

三、使用 Spark 集群（以 SuperMap iServer GPA 为例）

此种方式配置的 Spark 集群仅支持 Cluster 模式

1、配置 K8S 版 Spark 专用【spark环境设置】，v11.2.0+版本可配置“集群环境参数”方便使用

• spark.executor.extraLibraryPath
  • /usr/java/packages/lib
• spark.driver.extraLibraryPath
  • /usr/java/packages/lib
• spark.driver.extraJavaOptions
  • --add-opens=java.base/java.lang=ALL-UNNAMED --add-opens=java.base/java.lang.invoke=ALL-UNNAMED --add-opens=java.base/java.lang.reflect=ALL-UNNAMED --add-opens=java.base/java.io=ALL-UNNAMED --add-opens=java.base/java.net=ALL-UNNAMED --add-opens=java.base/java.nio=ALL-UNNAMED --add-opens=java.base/java.util=ALL-UNNAMED --add-opens=java.base/java.util.concurrent=ALL-UNNAMED --add-opens=java.base/java.util.concurrent.atomic=ALL-UNNAMED --add-opens=java.base/jdk.internal.ref=ALL-UNNAMED --add-opens=java.base/sun.nio.ch=ALL-UNNAMED --add-opens=java.base/sun.nio.cs=ALL-UNNAMED --add-opens=java.base/sun.security.action=ALL-UNNAMED --add-opens=java.base/sun.util.calendar=ALL-UNNAMED --add-opens=java.security.jgss/sun.security.krb5=ALL-UNNAMED -Duser.language=zh -Duser.country=CN
• spark.executor.extraJavaOptions
  • --add-opens=java.base/java.lang=ALL-UNNAMED --add-opens=java.base/java.lang.invoke=ALL-UNNAMED --add-opens=java.base/java.lang.reflect=ALL-UNNAMED --add-opens=java.base/java.io=ALL-UNNAMED --add-opens=java.base/java.net=ALL-UNNAMED --add-opens=java.base/java.nio=ALL-UNNAMED --add-opens=java.base/java.util=ALL-UNNAMED --add-opens=java.base/java.util.concurrent=ALL-UNNAMED --add-opens=java.base/java.util.concurrent.atomic=ALL-UNNAMED --add-opens=java.base/jdk.internal.ref=ALL-UNNAMED --add-opens=java.base/sun.nio.ch=ALL-UNNAMED --add-opens=java.base/sun.nio.cs=ALL-UNNAMED --add-opens=java.base/sun.security.action=ALL-UNNAMED --add-opens=java.base/sun.util.calendar=ALL-UNNAMED --add-opens=java.security.jgss/sun.security.krb5=ALL-UNNAMED

附示例模型：https://download.youkuaiyun.com/download/qq_46005336/90109867

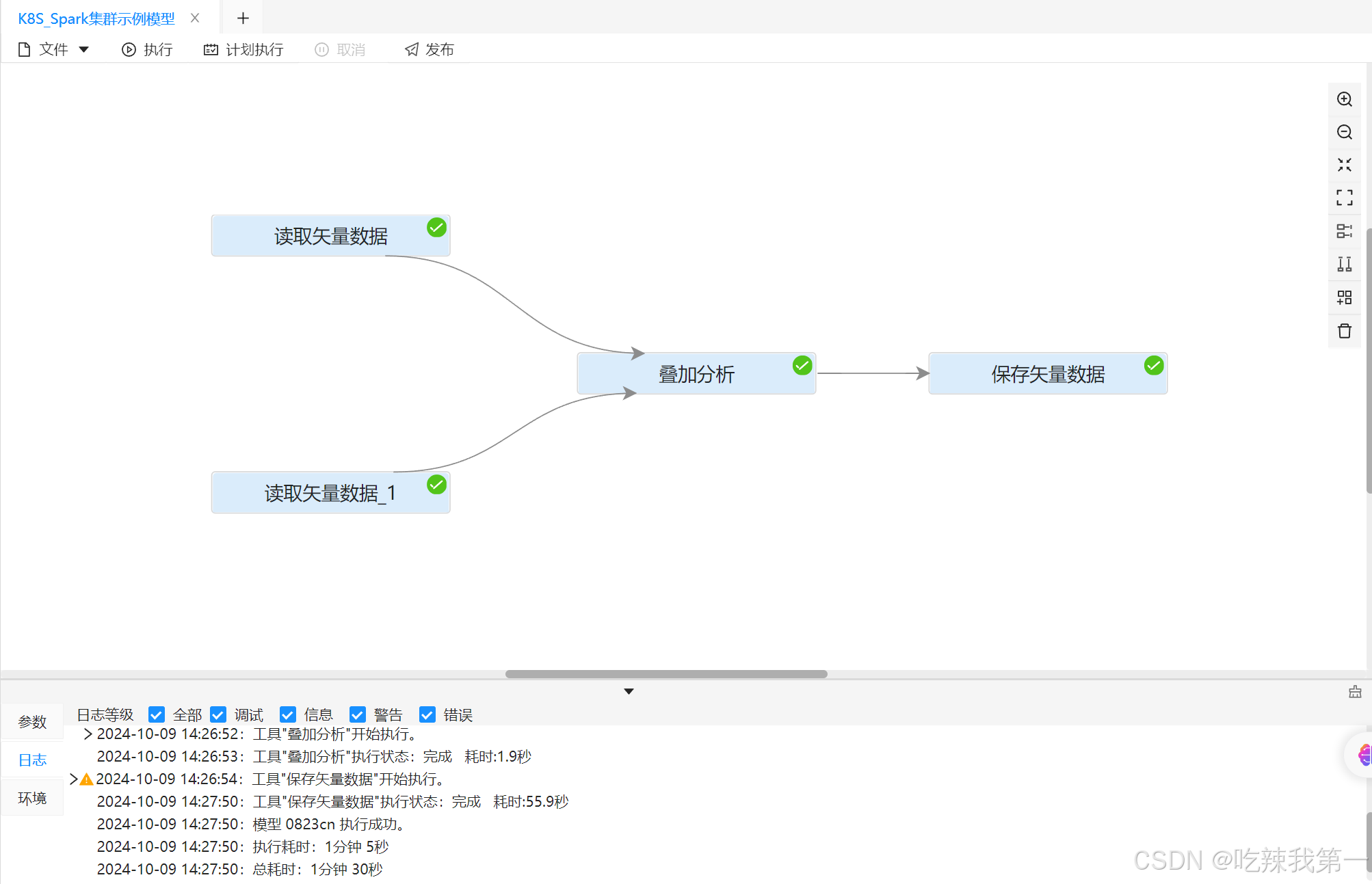

2、执行模型任务，验证Spark可用性
