认识ISIS协议中最重要的一类报文

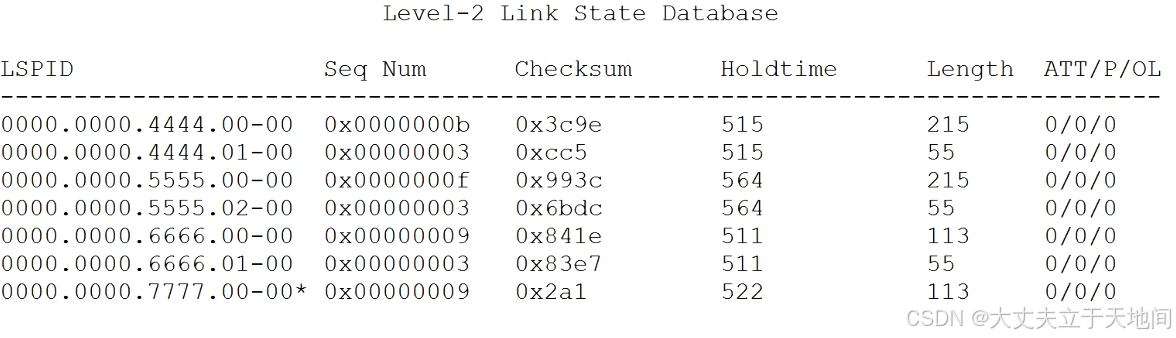

LSPID的构成

LSP在ISIS中的地位就像OSPF中的LSA一样重要

LSPID后面的*号，表示由自己产生的

ISIS中的LSP仅需要LSPID来唯一标识一条LSP

LSPID分为三段

• 第一段0000.0000.4444这是发出这个LSP的sysID

• 第二段.00，他代表发出这个LSP的身份，是实节点的LSP还是伪节点的LSP
  00代表实节点
  相信有的朋友细心发现有的01有的02，这个都是由就伪节点产生的，是DIS的接口ID（DIS会为自己的接口编号，可以在DIS上查看）

• 第三段-00，分片编号，如果路由条目很多，一个LSP放不下，就需要分片，此时需要用到这段

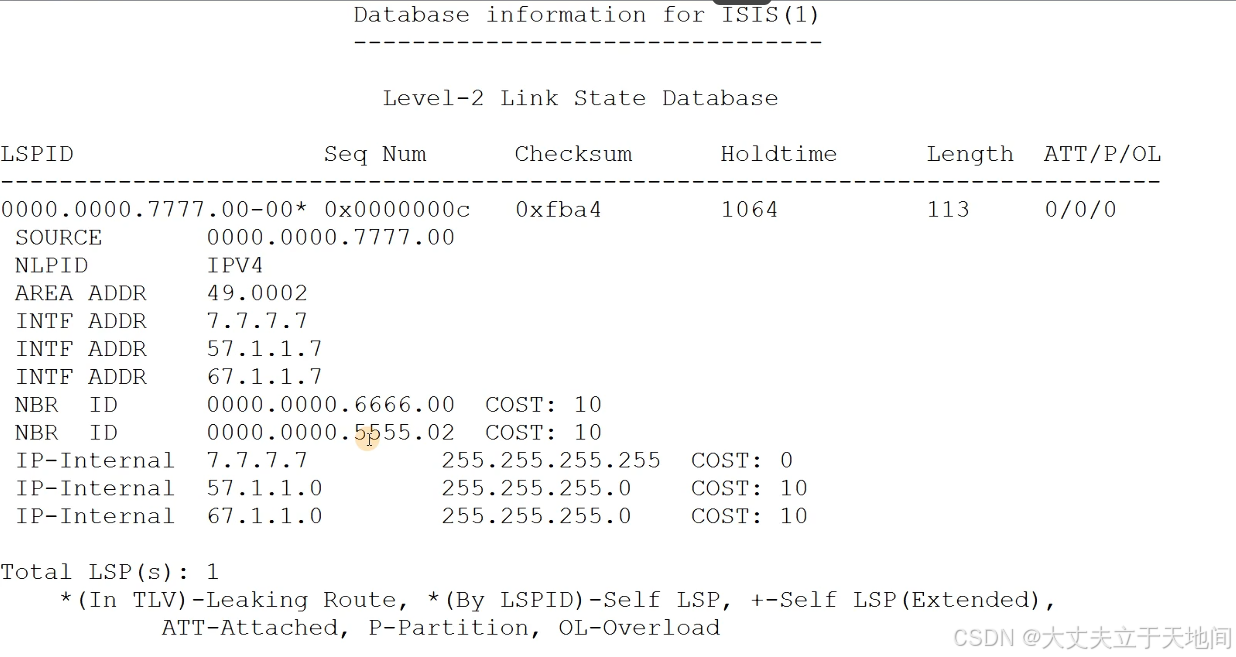

下面我们看一个真实的本路由器产生的LSP↓

 它包含自己的SYSID（source），区域号（area addr），自己身上的接口地址（intf addr），邻居的SYSID（nbr id），自身宣告的网段（ip-internal）

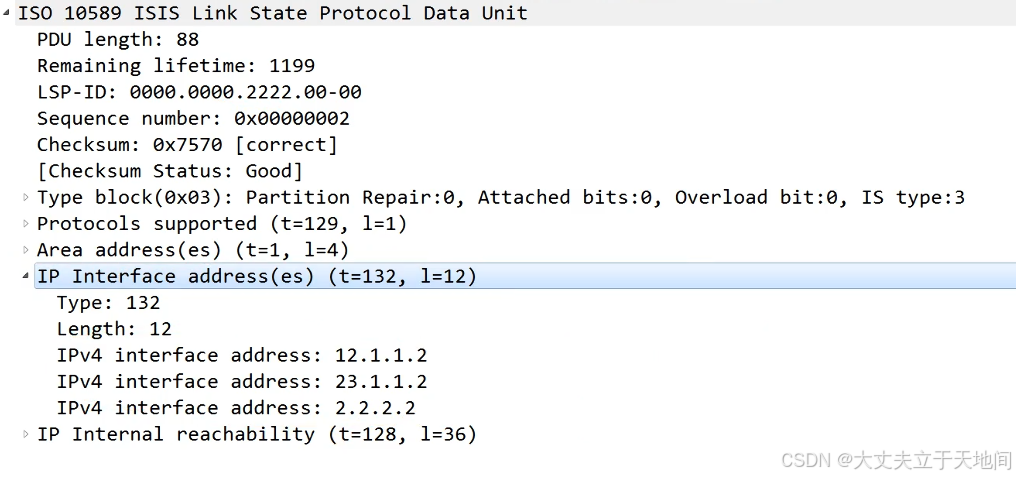

LSP的TLV

 每一部分信息都是由LSP中的一个TLV携带的

可以根据TLV的作用将其分为两类：

1. 一种TLV是来传递拓扑信息的TLV（包括区域ID的TLV1、窄\宽邻居信息的TLV2/TLV22）
2. 另一类是传递路由信息的TLV（包括IP的TLV132、窄内部IP前缀的TLV128、窄外部IP前缀的TLV130、宽IP前缀的TLV135、IPv6地址的TLV232、IPv6前缀的TLV236）

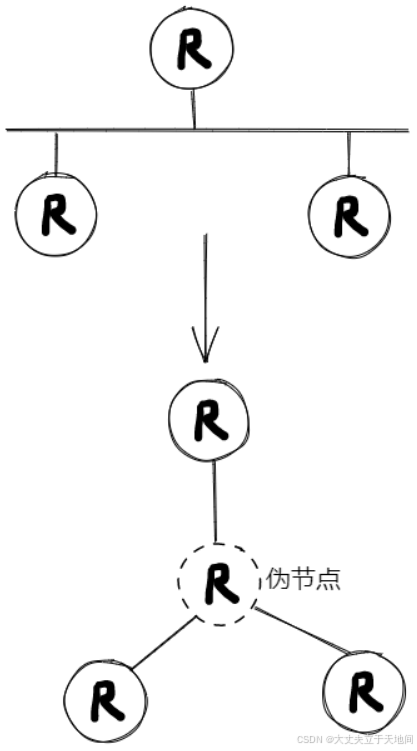

伪节点：

 在MA网络中和OSPF类似，会选举一个DIS作为伪节点，从逻辑上，在这个MA网络中，所有路由器都与伪节点直接相连

类比点	ISIS-DIS	OSPF-DR
选举优先级	所有优先级都参与选举	0优先级不参与选举
选举等待时间	2个Hello报文间隔（20s）	Dead时间（30s）
备份	无	BDR
邻居关系	所有路由器都是邻接关系	DRother之间是2-way
抢占性	会抢占	不抢占
作用	周期性发送CSNP，保障MA网络LSDB同步	主要为了减少LSA泛洪

普通路由器hello时间是10秒dead时间是30秒
DIS的hello时间是1/3普通Hello时间，dead时间是（1/3普通Hello时间）*3

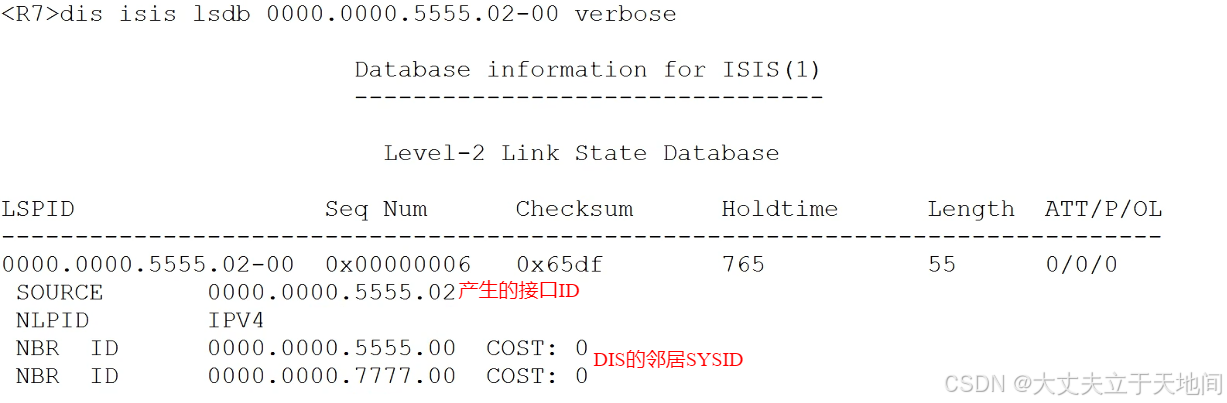

上面看了实节点产生的LSP，我们再看一个伪节点产生的LSP↓

此情景中是在7777上查看的，5555是DIS
伪节点产生的LSP仅仅描述拓扑信息

LSP的新旧

也是使用Sequence，age，校验核来标记一条LSP的新旧
Sequence和OSPF类似，新的就Sequence+1
但age在OSPF中是从负数一直递增带最大值，而ISIS是从1200递减，所以ISIS是越大越新
也如OSPF的机制（age=最大值表示撤销路由），ISIS中age=0表示撤销路由

更新时间：max age 1200s，refresh 900s
每900s泛洪一下，对每一条LSP单独计时
