Eth-trunk 与 增强型链路聚合E-trunk

链路聚合Eth-trunk

Eth-trunk主要为增加链路带宽、实现链路冗余、实现负载分担

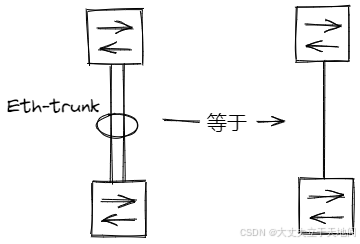

Eth-trunk简称链路聚合，能够将多条线从逻辑上捆绑为1条线

分为两种聚合方法：

1.手工模式：

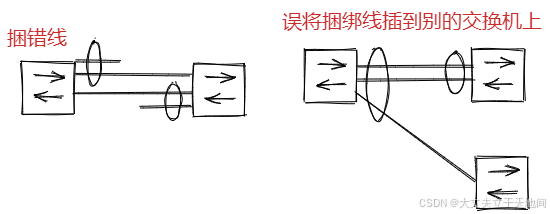

 属于一种强制模式，没有协商机制，捆几条链路就用几条，容易出现一些问题，在配置阶段一端配上命令会直接进入转发状态，可能会引起临时的故障
 当配置上出现问题，也没有检查措施，也无法探测到故障

[]  int eth-trunk [号]  \\进入捆绑接口
[eth-trunk下]    trunkport [接口号]  \\将接口加入聚合组

2.LACP模式：

（以后单发一篇细说）
 有协商报文，能够自定义备份链路
 需要保持两端接口数目一致
 自动选择主动端，当出现两端接口优先级不同，将根据主动端选择活动接口

选取主动端的因素：
 设备优先级（默认32768 越小越先）
 mac地址（越小越先）
 接口优先级(越小越先，在捆绑端口大于限制最大活动端口时，可根据此项选择活动端口)
 接口号

[]  lacp priority [优先级值]  \\设置交换机LACP优先级

[接口下]  lacp priority [优先级值]  \\设置接口LACP优先级

进行捆绑接口设置
[]  int eth-trunk [号]  \\进入捆绑接口
[eth-trunk下]  mode lacp-static  \\设置为LACP静态模式
[eth-trunk下]  trunkport [接口号]  \\将接口加入聚合组

[eth-trunk下]  max active-linknumber [最大端口数量]  \\可以选择设置当前捆绑组最大存在多少个活跃端口

[eth-trunk下]  least active-linknumber [接口数]  \\设置组内最少活跃链路数量，当少于这个数则整个链路down

Eth-trunk的转发原理

 Eth-trunk的负载分担有两种方法：逐包、逐流
 默认是通过源IP、目的IP进行负载分担也就是逐流
 
 Eth-Trunk模块内部维护一张转发表，这张表由两项组成：
  HASH-KEY值:HASH-KEY值是根据数据包的MAC地址或IP地址等，经HASH算法再根据捆绑接口数量取余计算得出
  接口号:Eth-Trunk转发表表项分布和设备每个Eth-Trunk支持加入的成员接口数量相关，不同的THASH-KEY值对应不同的出接口

 当一个数据流要流经聚合链路，他会根据数据包的源IP、目的IP进行哈希计算，再区域，映射到交换机中维护的哈希表上，来决定从聚合链路的哪个接口发出
 哈希表，假如只有两个接口在捆绑组中，哈希表应长这样↓

HASH-KEY	0	1	2	3	4	5	6	7
port	1	2	1	2	1	2	1	2

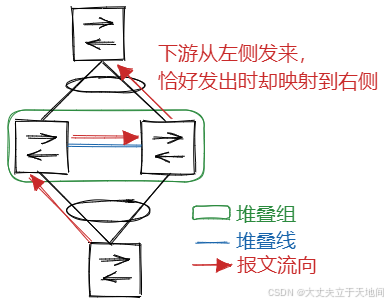

 但是按照这种方法还会遇到一个问题，当下游交换机发来数据时，因为时哈希映射并不会考虑那条路径最优，可能会这样↓

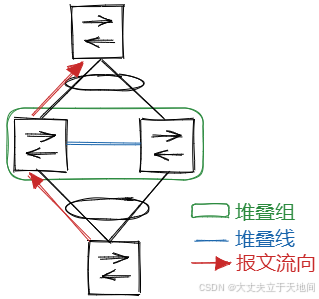

 针对此种问题，可以在聚合接口下使能流量本地优先转发

[]  int eth-trunk xx  \\进入聚合接口
[eth-trunk下]  local-preference enable  \\开启本地优先转发

 

增强型链路聚合E-trunk

 全称Enhanced Trunk是一种实现跨设备链路聚合的机制，基于LACP进行的拓展。能够实现多台设备间的聚合，相当于一个主备的关系

 如果右侧交换机的两个聚合口名称不同，则需要向对方告知自己聚合口号，
 根据上图给出一个配置示例：
  省略一些基本配置比如IP地址vlanif之类的

先把所有交换机的步骤一全做了、再把步骤二全做了、再做步骤三
步骤一-主备工作
[CE]  interface Eth-Trunk 10
[Eth-Trunk 10]  mode lacp-static
[Eth-Trunk 10]  trunkportp gi 0/0/1 to gi 0/0/4  \\将接口加入聚合口

步骤一-主备工作
[SW1]  lacp e-trunk system-id 0000-0506-0708  \\SW1SW2要保持一致，虚拟一个mac地址
[SW1]  lacp e-trunk priority 32769  \\设置优先级用于选举聚合链路的主动端（越小越优先）

步骤二-创建e-trunk与聚合接口
[SW1]  e-trunk 1
[e-trunk 1]  priority 99  \\默认100，越小越优
[e-trunk 1]  peer-address 10.1.1.2 source-address 10.1.1.1 \\设置对方的IP地址和告知自己的IP地址
[SW1] interface Eth-Trunk 11
[Eth-Trunk 11]  mode lacp-static
[Eth-Trunk 11]  trunkportp gi 0/0/1 gi 0/0/2  \\将接口加入聚合口

步骤三-聚合口加入e-trunk
[Eth-Trunk 11]  e-trunk 1 remote-eth-trunk 12  \\本口加入e-trunk 1，另一端的聚合口是12
                二选一  e-trunk 1 \\如果两段Eth-Trunk一样就不需要remote-eth-trunk

步骤一-主备工作
[SW2]  lacp e-trunk system-id 0000-0506-0708  \\虚拟一个mac地址
[SW2]  lacp e-trunk priority 32769  \\设置优先级用于选举聚合链路的主动端（越小越优先）

步骤二-创建e-trunk与聚合接口
[SW1]  e-trunk 1
[e-trunk 1]  priority 101  \\默认100，越小越优
[e-trunk 1]  peer-address 10.1.1.1 source-address 10.1.1.2 \\设置对方的IP地址和告知自己的IP地址
[SW2] interface Eth-Trunk 11
[Eth-Trunk 12]  mode lacp-static
[Eth-Trunk 12]  trunkportp gi 0/0/1 gi 0/0/2  \\将接口加入聚合口

步骤三-聚合口加入e-trunk
[Eth-Trunk 12]  e-trunk 1 remote-eth-trunk 11  \\本口加入e-trunk 1，另一端的聚合口是11

（此时SW1当选为主设备）
 加入了E-trunk的设备只有一台能共工作
 即使主设备断了一根线，也不会切换到备设备，只有与主设备连接的线全部down才会切换
 在CE上dis eth-trunk 10 可以看到连接SW1的两条链路是Select状态，连接SW2的链路是unselect
 此时我们在SW2上dis int brief 查看接口状态，SW2的1口2口是up状态，但eth-trunk 12确是down，因为他被选为备设备所以不转发流量

LAN相关元素暂时先更新到这里，下篇开始介绍WAN相关内容
