Kafka架构与组件

链接: Kafka官网

kafka基础

基本介绍

kafka是最初由linkedin公司开发的，使用scala语言编写，kafka是一个分布式，分区的，多副本的，多订阅者的日志系统（分布式MQ系统），可以用于搜索日志，监控日志，访问日志等。
Kafka is a distributed,partitioned,replicated commit logservice。它提供了类似于JMS的特性，但是在设计实现上完全不同，此外它并不是JMS规范的实现。kafka对消息保存时根据Topic进行归类，发送消息者成为Producer,消息接受者成为Consumer,此外kafka集群有多个kafka实例组成，每个实例(server)成为broker。无论是kafka集群，还是producer和consumer都依赖于zookeeper来保证系统可用性集群保存一些meta信息。

kafka的好处

1可靠性：分布式的，分区，复本和容错的。
2可扩展性：kafka消息传递系统轻松缩放，无需停机。
3耐用性：kafka使用分布式提交日志，这意味着消息会尽可能快速的保存在磁盘上，因此它是持久的。
4性能：kafka对于发布和定于消息都具有高吞吐量。即使存储了许多TB的消息，他也爆出稳定的性能。
5kafka非常快：保证零停机和零数据丢失。

分布式的发布与订阅系统

apache kafka是一个分布式发布-订阅消息系统和一个强大的队列，可以处理大量的数据，并使能够将消息从一个端点传递到另一个端点，kafka适合离线和在线消息消费。kafka消息保留在磁盘上，并在集群内复制以防止数据丢失。kafka构建在zookeeper同步服务之上。它与apache和spark非常好的集成，应用于实时流式数据分析。

kafka的主要应用场景

指标分析

kafka 通常用于操作监控数据。这设计聚合来自分布式应用程序的统计信息， 以产生操作的数据集中反馈

日志聚合解决方法

kafka可用于跨组织从多个服务器收集日志，并使他们以标准的格式提供给多个服务器。

流式处理

流式处理框架（spark，storm，flink）重主题中读取数据，对齐进行处理，并将处理后的数据写入新的主题，供 用户和应用程序使用，kafka的强耐久性在流处理的上下文中也非常的有用。

Kafka架构与组件

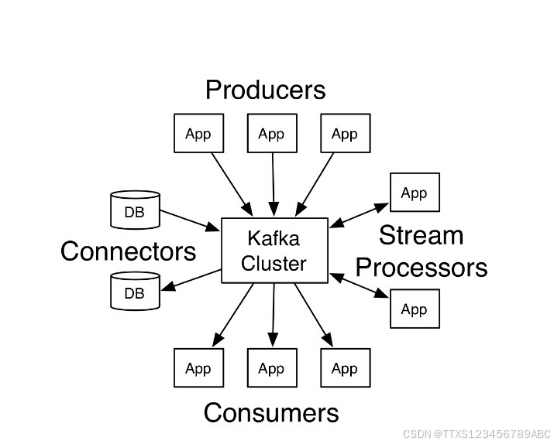

kafka架构

1.生产者API
允许应用程序发布记录流至一个或者多个kafka的主题（topics）。
2.消费者API
允许应用程序订阅一个或者多个主题，并处理这些主题接收到的记录流。
3。 StreamsAPI
允许应用程序充当流处理器（stream processor），从一个或者多个主题获取输入流，并生产一个输出流到一个或 者多个主题，能够有效的变化输入流为输出流。
4.ConnectAPI
允许构建和运行可重用的生产者或者消费者，能够把kafka主题连接到现有的应用程序或数据系统。例如：一个连接到关系数据库的连接器可能会获取每个表的变化。

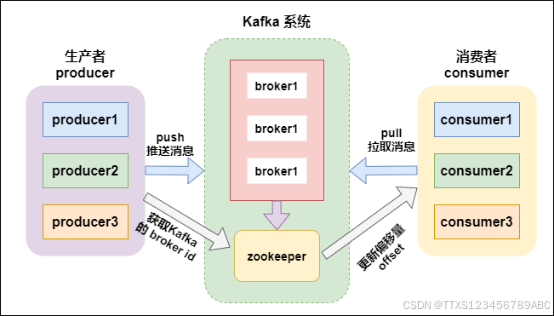

Kafka 架构
注：在Kafka 2.8.0 版本，移除了对Zookeeper的依赖，通过KRaft进行自己的集群管理，使用Kafka内部的Quorum控制器来取代ZooKeeper，因此用户第一次可在完全不需要ZooKeeper的情况下执行Kafka，这不只节省运算资源，并且也使得Kafka效能更好，还可支持规模更大的集群。
过去Apache ZooKeeper是Kafka这类分布式系统的关键，ZooKeeper扮演协调代理的角色，所有代理服务器启动时，都会连接到Zookeeper进行注册，当代理状态发生变化时，Zookeeper也会储存这些数据，在过去，ZooKeeper是一个强大的工具，但是毕竟ZooKeeper是一个独立的软件，使得Kafka整个系统变得复杂，因此官方决定使用内部Quorum控制器来取代ZooKeeper。
这项工作从去年4月开始，而现在这项工作取得部分成果，用户将可以在2.8版本，在没有ZooKeeper的情况下执行Kafka，官方称这项功能为Kafka Raft元数据模式（KRaft）。在KRaft模式，过去由Kafka控制器和ZooKeeper所操作的元数据，将合并到这个新的Quorum控制器，并且在Kafka集群内部执行，当然，如果使用者有特殊使用情境，Quorum控制器也可以在专用的硬件上执行。
好，说完在新版本中移除zookeeper这个事，咱们在接着聊kafka的其他功能：
kafka支持消息持久化，消费端是主动拉取数据，消费状态和订阅关系由客户端负责维护，消息消费完后，不会立即删除，会保留历史消息。因此支持多订阅时，消息只会存储一份就可以。
1.broker：kafka集群中包含一个或者多个服务实例（节点），这种服务实例被称为broker（一个broker就是一个节点/一个服务器）；
2.topic：每条发布到kafka集群的消息都属于某个类别，这个类别就叫做topic；
3.partition：partition是一个物理上的概念，每个topic包含一个或者多个partition；
4.segment：一个partition当中存在多个segment文件段，每个segment分为两部分，.log文件和 .index 文件，其中 .index 文件是索引文件，主要用于快速查询， .log 文件当中数据的偏移量位置；
5.producer：消息的生产者，负责发布消息到 kafka 的 broker 中；
6.consumer：消息的消费者，向 kafka 的 broker 中读取消息的客户端；
7.consumer group：消费者组，每一个 consumer 属于一个特定的 consumer group（可以为每个consumer指定 groupName）；
8…log：存放数据文件；
9…index：存放.log文件的索引数据。

Kafka 主要组件

producer（生产者）

producer主要是用于生产消息，是kafka当中的消息生产者，生产的消息通过topic进行归类，保存到kafka的broker里面去。

topic（主题）

1.kafka将消息以topic为单位进行归类；
2.topic特指kafka处理的消息源（feeds of messages）的不同分类；
3.topic是一种分类或者发布的一些列记录的名义上的名字。kafka主题始终是支持多用户订阅的；也就是说，一 个主题可以有零个，一个或者多个消费者订阅写入的数据；
4.在kafka集群中，可以有无数的主题；
5.生产者和消费者消费数据一般以主题为单位。更细粒度可以到分区级别。

partition（分区）

kafka当中，topic是消息的归类，一个topic可以有多个分区（partition），每个分区保存部分topic的数据，所有的partition当中的数据全部合并起来，就是一个topic当中的所有的数据。
一个broker服务下，可以创建多个分区，broker数与分区数没有关系；
在kafka中，每一个分区会有一个编号：编号从0开始。
每一个分区内的数据是有序的，但全局的数据不能保证是有序的。（有序是指生产什么样顺序，消费时也是什么样的顺序）

consumer（消费者）

consumer是kafka当中的消费者，主要用于消费kafka当中的数据，消费者一定是归属于某个消费组中的。

consumer group（消费者组）

消费者组由一个或者多个消费者组成，同一个组中的消费者对于同一条消息只消费一次。
每个消费者都属于某个消费者组，如果不指定，那么所有的消费者都属于默认的组。
每个消费者组都有一个ID，即group ID。组内的所有消费者协调在一起来消费一个订阅主题( topic)的所有分区(partition)。当然，每个分区只能由同一个消费组内的一个消费者(consumer)来消费，可以由不同的消费组来消费。

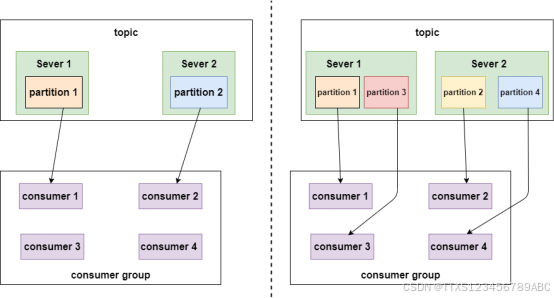

partition数量决定了每个consumer group中并发消费者的最大数量。如下图：

如上面左图所示，如果只有两个分区，即使一个组内的消费者有4个，也会有两个空闲的。
如上面右图所示，有4个分区，每个消费者消费一个分区，并发量达到最大4。

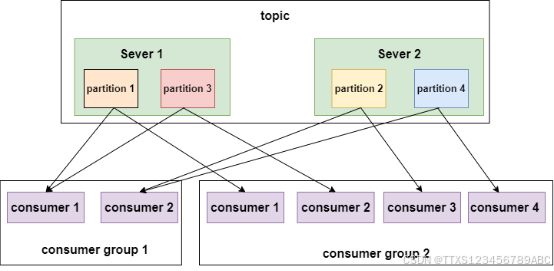

在来看如下一幅图：

示例 2
如上图所示，不同的消费者组消费同一个topic，这个topic有4个分区，分布在两个节点上。左边的 消费组1有两个消费者，每个消费者就要消费两个分区才能把消息完整的消费完，右边的 消费组2有四个消费者，每个消费者消费一个分区即可。
总结下kafka中分区与消费组的关系：
消费组： 由一个或者多个消费者组成，同一个组中的消费者对于同一条消息只消费一次。 某一个主题下的分区数，对于消费该主题的同一个消费组下的消费者数量，应该小于等于该主题下的分区数。
如：某一个主题有4个分区，那么消费组中的消费者应该小于等于4，而且最好与分区数成整数倍 1 2 4 这样。同一个分区下的数据，在同一时刻，不能同一个消费组的不同消费者消费。
总结：分区数越多，同一时间可以有越多的消费者来进行消费，消费数据的速度就会越快，提高消费的性能。

partition replicas（分区副本）

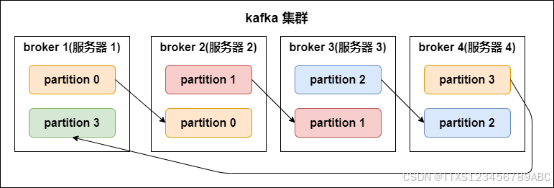

kafka 中的分区副本如下图所示：

kafka 分区副本
副本数（replication-factor）：控制消息保存在几个broker（服务器）上，一般情况下副本数等于broker的个数。
一个broker服务下，不可以创建多个副本因子。创建主题时，副本因子应该小于等于可用的broker数。
副本因子操作以分区为单位的。每个分区都有各自的主副本和从副本；

主副本叫做leader，从副本叫做 follower（在有多个副本的情况下，kafka会为同一个分区下的所有分区，设定角色关系：一个leader和N个 follower），处于同步状态的副本叫做in-sync-replicas(ISR);
follower通过拉的方式从leader同步数据。 消费者和生产者都是从leader读写数据，不与follower交互。

副本因子的作用：让kafka读取数据和写入数据时的可靠性。
副本因子是包含本身，同一个副本因子不能放在同一个broker中。

如果某一个分区有三个副本因子，就算其中一个挂掉，那么只会剩下的两个中，选择一个leader，但不会在其他的broker中，另启动一个副本（因为在另一台启动的话，存在数据传递，只要在机器之间有数据传递，就会长时间占用网络IO，kafka是一个高吞吐量的消息系统，这个情况不允许发生）所以不会在另一个broker中启动。
如果所有的副本都挂了，生产者如果生产数据到指定分区的话，将写入不成功。
lsr表示：当前可用的副本。

segment文件

一个partition当中由多个segment文件组成，每个segment文件，包含两部分，一个是 .log 文件，另外一个是 .index 文件，其中 .log 文件包含了我们发送的数据存储，.index 文件，记录的是我们.log文件的数据索引值，以便于我们加快数据的查询速度。
索引文件与数据文件的关系
既然它们是 一 一对应成对出现，必然有关系。索引文件中元数据指向对应数据文件中message的物理偏移地址。
比如索引文件中 3,497 代表：数据文件中的第三个message，它的偏移地址为497。
再来看数据文件中，Message 368772表示：在全局partiton中是第368772个message。
注：segment index file 采取稀疏索引存储方式，减少索引文件大小，通过mmap（内存映射）可以直接内存操作，稀疏索引为数据文件的每个对应message设置一个元数据指针，它比稠密索引节省了更多的存储空间，但查找起来需要消耗更多的时间。

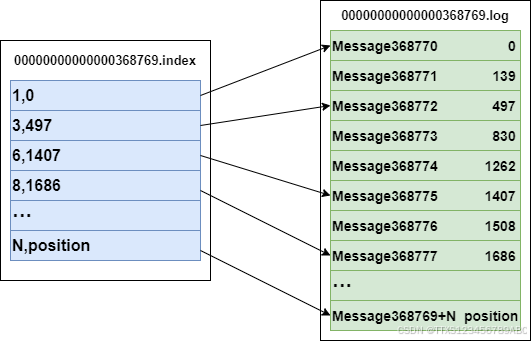

.index 与 .log 对应关系如下：

ndex 与 .log
上图左半部分是索引文件，里面存储的是一对一对的key-value，其中key是消息在数据文件（对应的log文件）中的编号，比如“1,3,6,8……”， 分别表示在log文件中的第1条消息、第3条消息、第6条消息、第8条消息……
那么为什么在index文件中这些编号不是连续的呢？ 这是因为index文件中并没有为数据文件中的每条消息都建立索引，而是采用了稀疏存储的方式，每隔一定字节的数据建立一条索引。 这样避免了索引文件占用过多的空间，从而可以将索引文件保留在内存中。 但缺点是没有建立索引的Message也不能一次定位到其在数据文件的位置，从而需要做一次顺序扫描，但是这次顺序扫描的范围就很小了。

value 代表的是在全局partiton中的第几个消息。
以索引文件中元数据 3,497 为例，其中3代表在右边log数据文件中从上到下第3个消息， 497表示该消息的物理偏移地址（位置）为497(也表示在全局partiton表示第497个消息-顺序写入特性)。
log日志目录及组成 kafka在我们指定的log.dir目录下，会创建一些文件夹；名字是 （主题名字-分区名） 所组成的文件夹。 在（主题名字-分区名）的目录下，会有两个文件存在，如下所示：
#索引文件
00000000000000000000.index
#日志内容
00000000000000000000.log
在目录下的文件，会根据log日志的大小进行切分，.log文件的大小为1G的时候，就会进行切分文件；如下：
-rw-r–r–. 1 root root 389k 1月 17 18:03 00000000000000000000.index
-rw-r–r–. 1 root root 1.0G 1月 17 18:03 00000000000000000000.log
-rw-r–r–. 1 root root 10M 1月 17 18:03 00000000000000077894.index
-rw-r–r–. 1 root root 127M 1月 17 18:03 00000000000000077894.log
在kafka的设计中，将offset值作为了文件名的一部分。
segment文件命名规则：partion全局的第一个segment从0开始，后续每个segment文件名为上一个全局 partion的最大offset（偏移message数）。数值最大为64位long大小，20位数字字符长度，没有数字就用 0 填充。
通过索引信息可以快速定位到message。通过index元数据全部映射到内存，可以避免segment File的IO磁盘操作；
通过索引文件稀疏存储，可以大幅降低index文件元数据占用空间大小。
稀疏索引：为了数据创建索引，但范围并不是为每一条创建，而是为某一个区间创建； 好处：就是可以减少索引值的数量。 不好的地方：找到索引区间之后，要得进行第二次处理。

message的物理结构

生产者发送到kafka的每条消息，都被kafka包装成了一个message

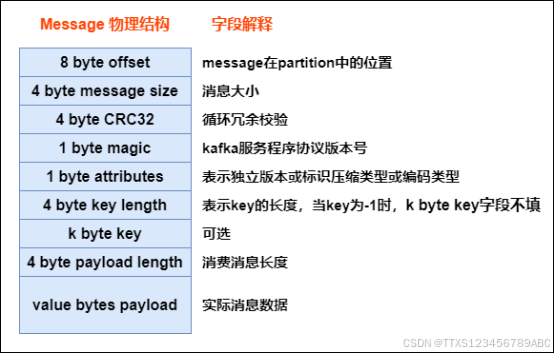

message 的物理结构如下图所示：

.index 与 .log
所以生产者发送给kafka的消息并不是直接存储起来，而是经过kafka的包装，每条消息都是上图这个结构，只有最后一个字段才是真正生产者发送的消息数据。
