7.2 辅助类
ConstraintLayout 为解决布局嵌套过深问题，提供了以下实用辅助控件，助力开发者更高效地进行布局。

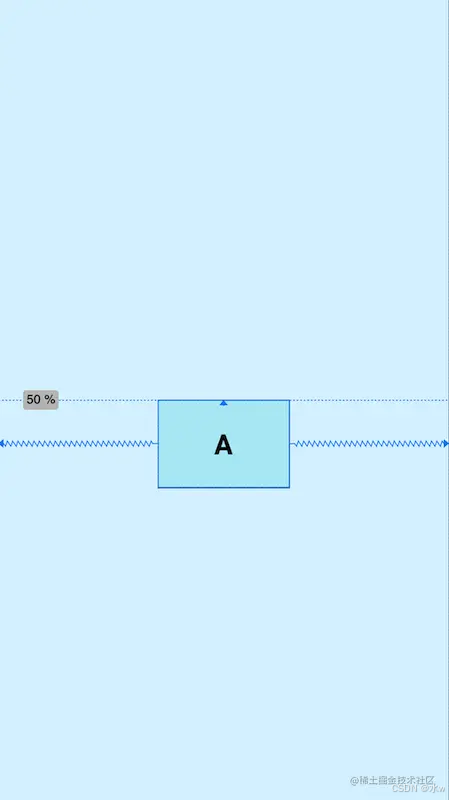

7.2.1 Guideline（辅助线）
（1）作用
类似设计稿里的参考线，用于辅助定位控件，自身不可见。可设置水平或垂直方向，通过百分比、固定距离等方式确定位置，让控件对齐更灵活，避免为了特定对齐嵌套额外布局。
（2）优势
比如实现多个控件垂直方向等距排列，用水平辅助线按百分比划分区域，控件对齐辅助线，无需嵌套线性布局去设置权重，简化结构。

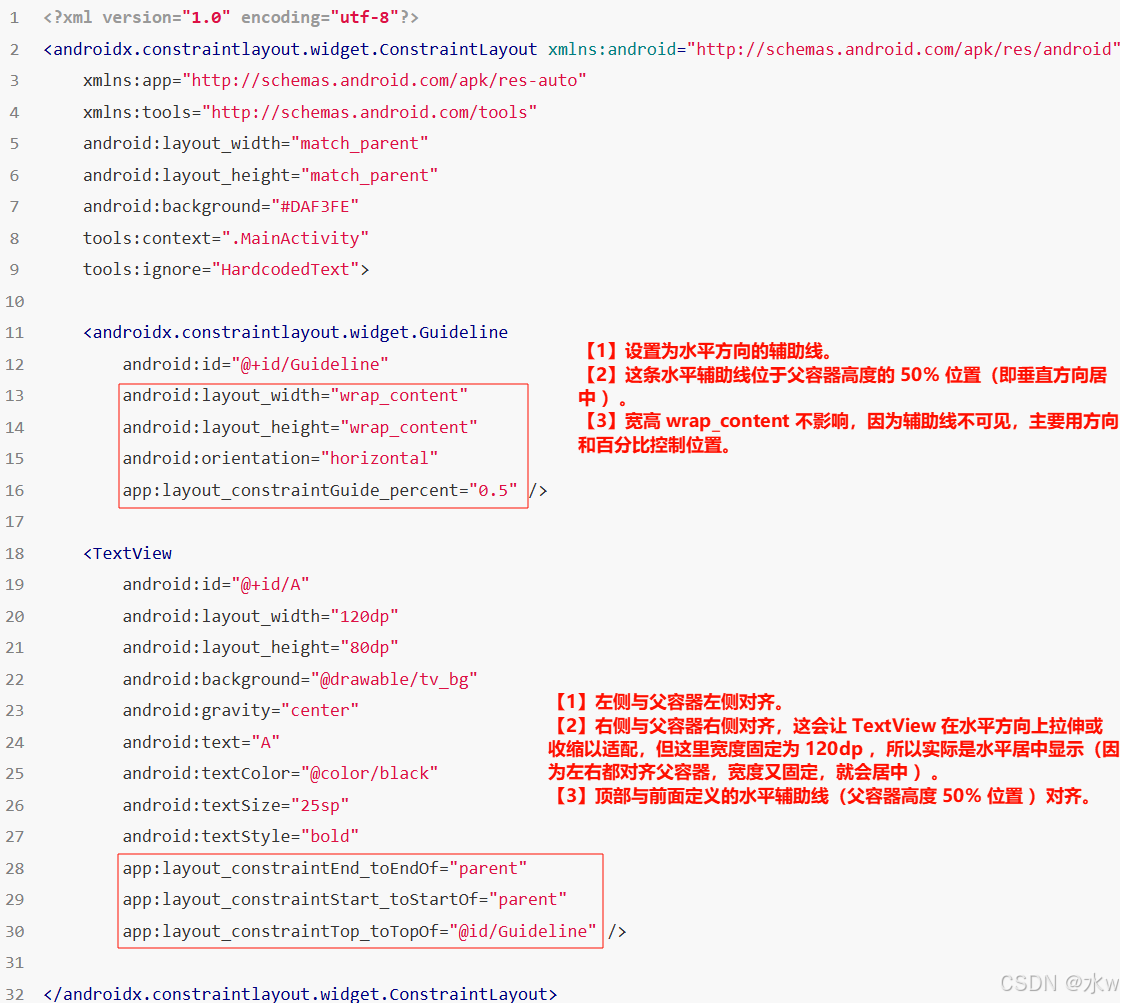

（3）使用
android:orientation="horizontal|vertical" <!-- 辅助线的对齐方式 -->
app:layout_constraintGuide_percent="0-1" <!-- 距离父级宽度或高度的百分比(小数形式) -->
app:layout_constraintGuide_begin="" <!-- 距离父级起始位置的距离(左侧或顶部) -->
app:layout_constraintGuide_end="" <!-- 距离父级结束位置的距离(右侧或底部) -->
7.2.2 Barrier（屏障）
（1）作用
根据多个控件的边界（左、右、上、下等）动态确定自身位置，作为 “屏障” 让其他控件对齐到它，适配不同内容长度的控件布局。
（2）优势
像评论列表，头像、昵称、评论内容长度不固定，用屏障基于头像和昵称的右侧确定位置，让评论内容统一对齐屏障，无需嵌套复杂布局适配不同长度。

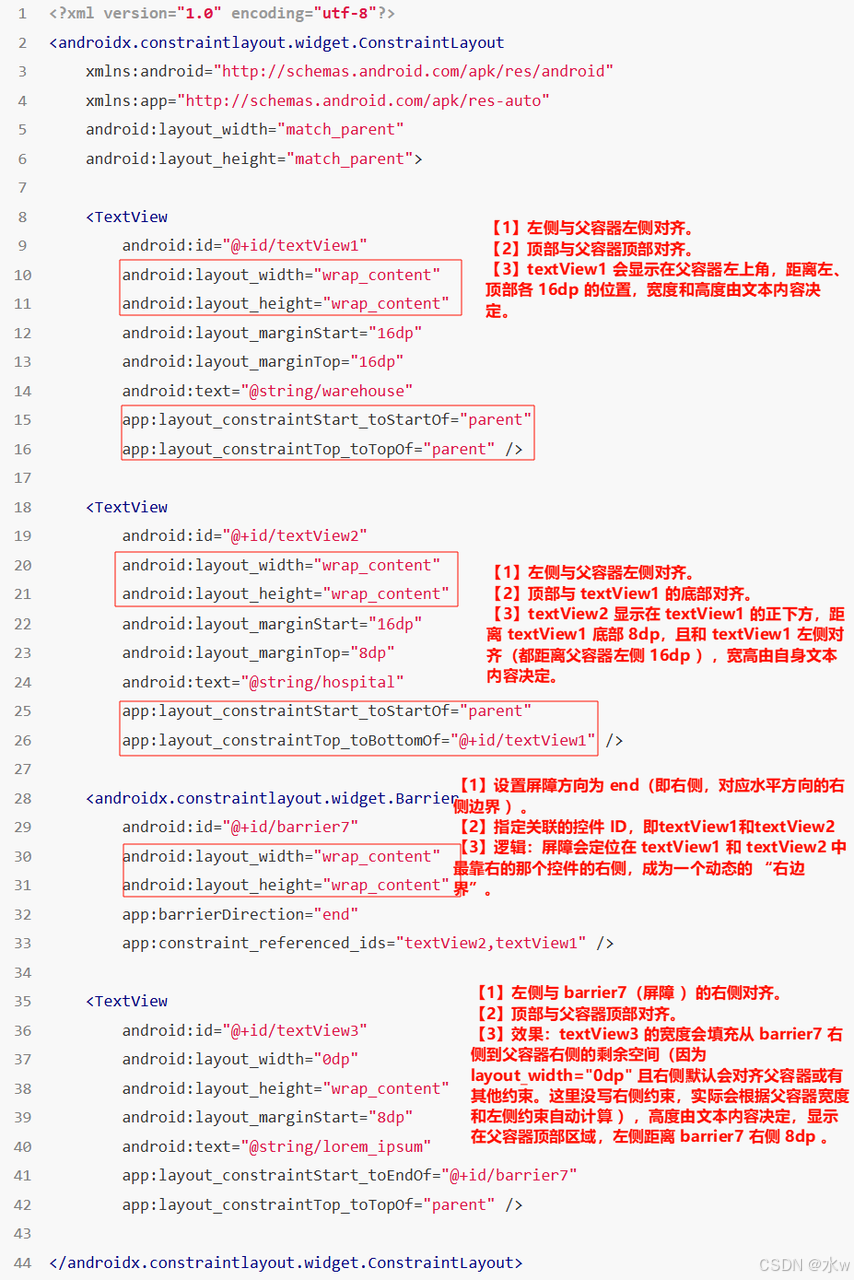

（3）使用

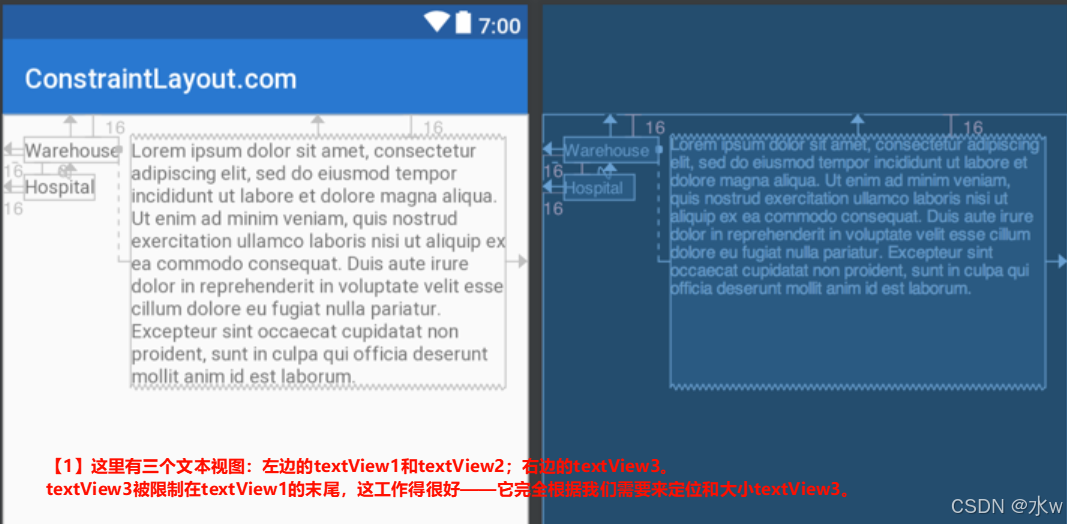

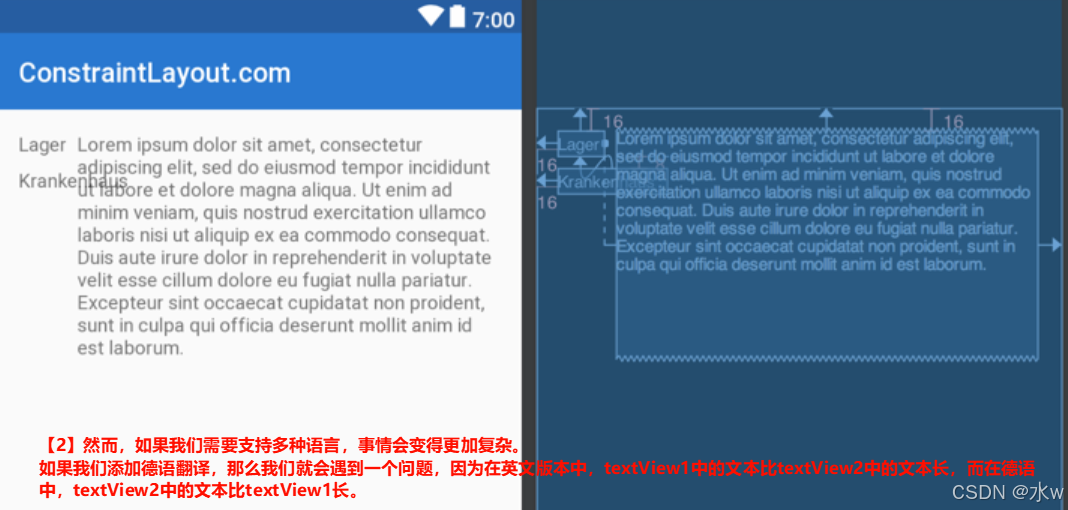

当我们创建布局时，有时会遇到布局可以根据本地化而更改的情况。这里借助有一个非常简单的例子：
constraintlayout网站中的例子，可以直接访问链接进行查看。

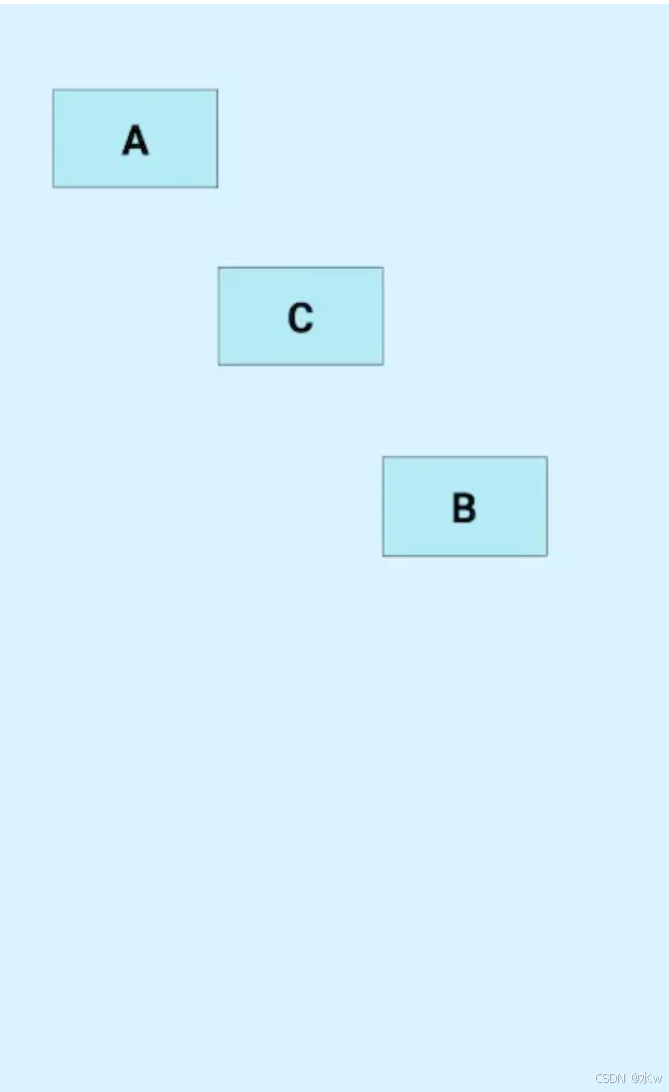

7.2.3 Group（组）
（1）作用
可将多个控件归为一组，统一控制它们的可见性，不用逐个设置控件 visibility，简化显示 / 隐藏逻辑。
（2）优势
比如表单提交成功后，隐藏 “提交按钮、输入框” 等多个控件，用 Group 关联后一键隐藏，比遍历设置每个控件可见性更高效，也避免布局嵌套去包裹这些控件统一控制。

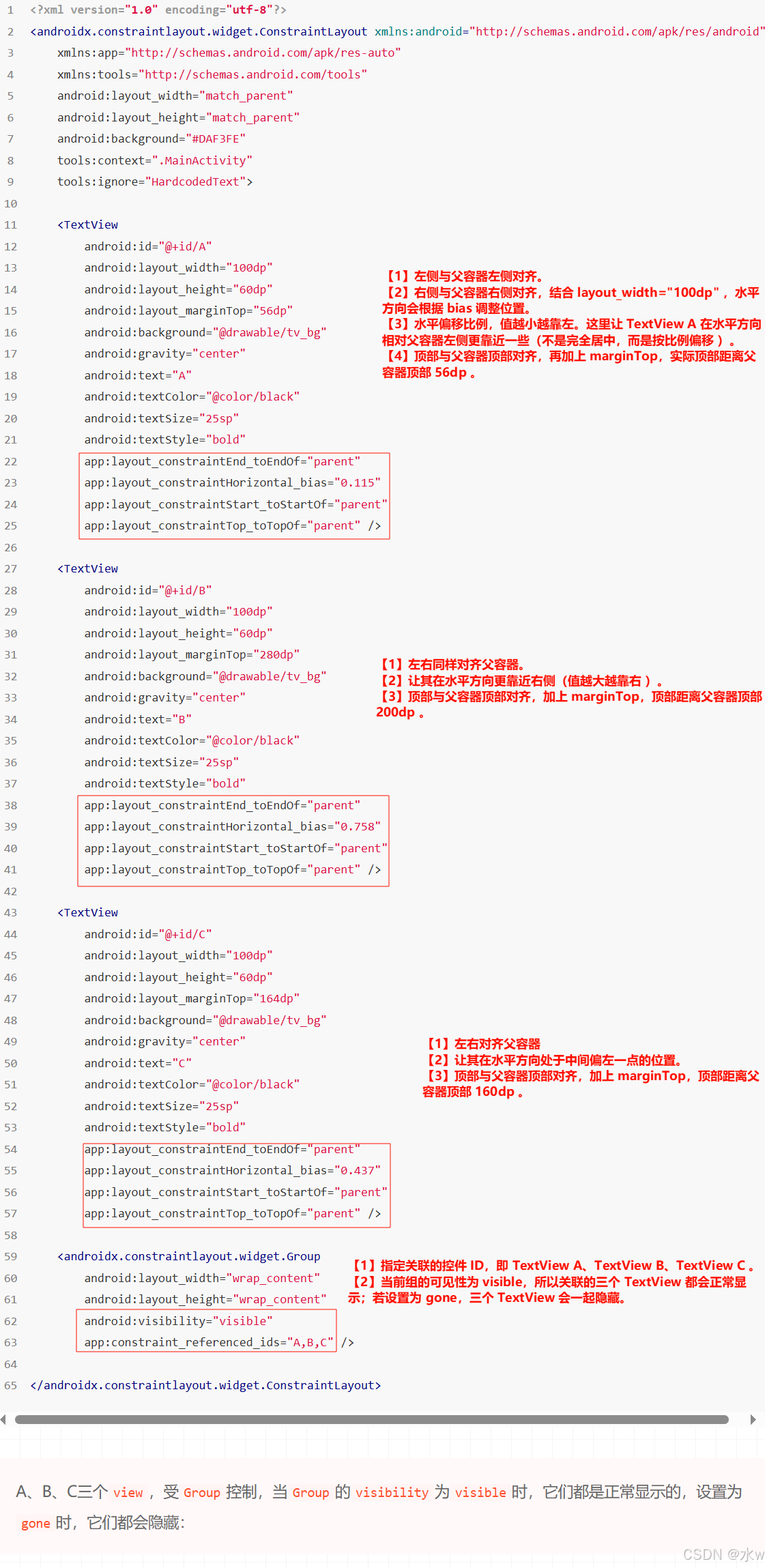

（3）使用
app:constraint_referenced_ids="id,id" <!-- 加入组的控件id -->

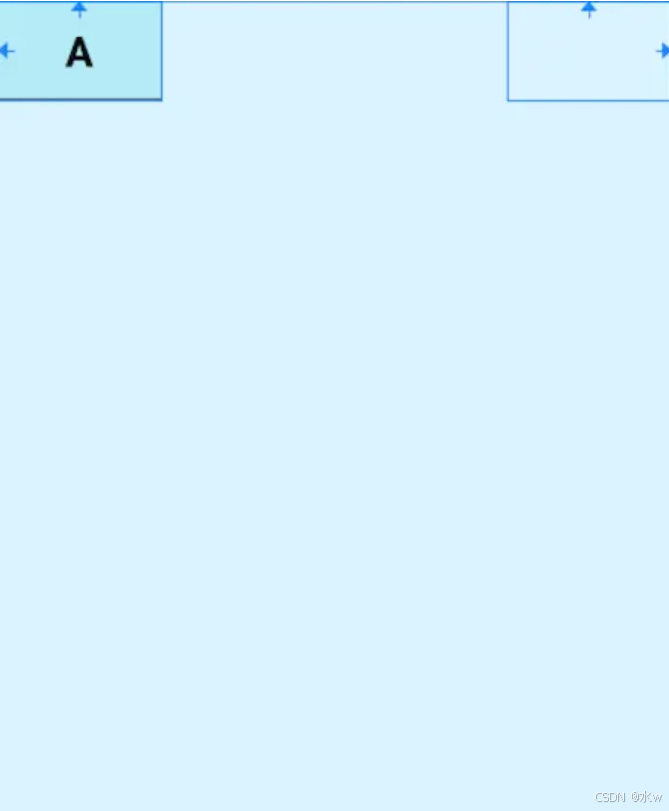

7.2.4 Placeholder（占位符）
（1）作用
预先占好位置，运行时可将其他控件 “替换” 到该位置，用于动态切换不同控件显示，保持布局结构稳定。
（2）优势
如页面有多种状态（加载中、内容、空数据），用占位符提前占好内容区域位置，不同状态切换对应控件替换到占位符，无需嵌套多个布局切换显示，让布局更简洁。

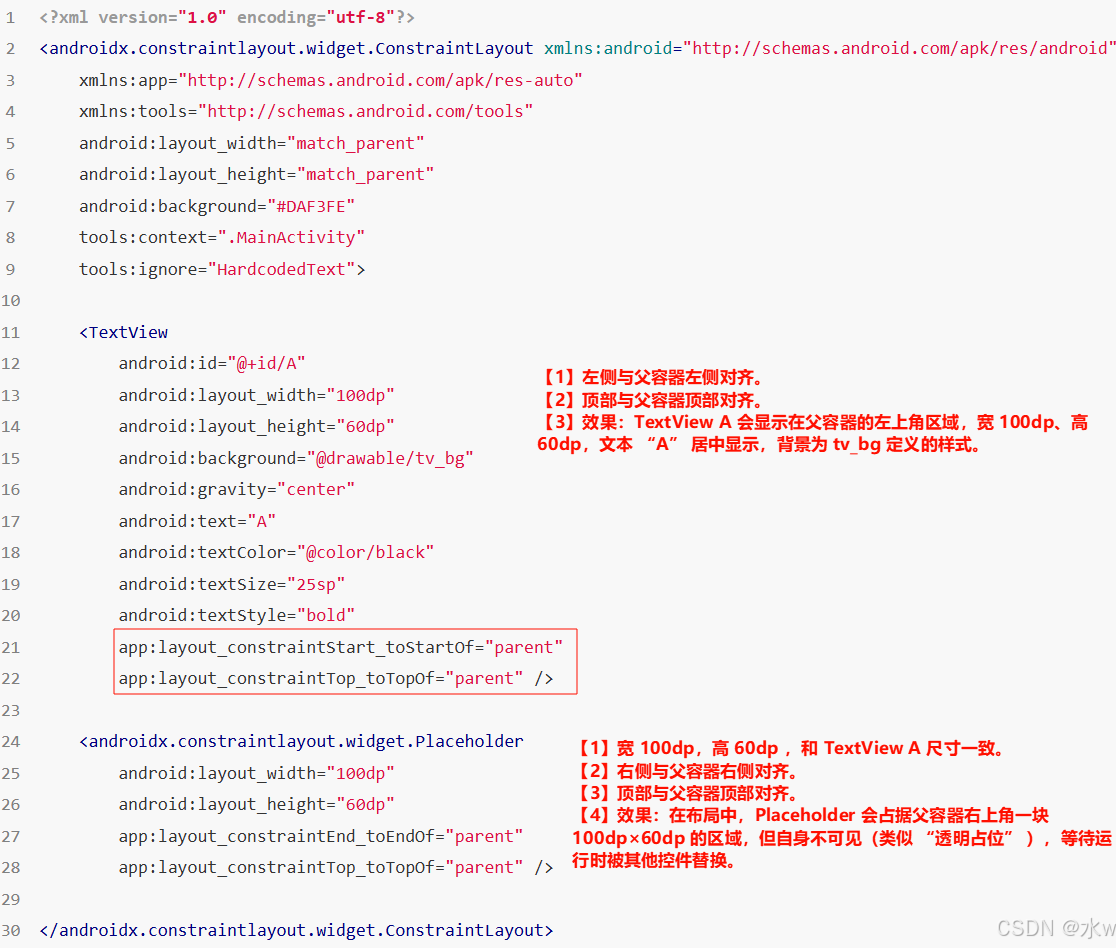

（3）使用
7.2.5 Flow（流式虚拟布局）
Flow 是 Android ConstraintLayout 2.1.0 版本引入的强大辅助布局工具，用于解决复杂的流式布局问题。它本质上是一个虚拟容器，可以将一组控件按照流式排列（类似 FlexboxLayout 或 LinearLayout 的 wrap_content 效果），同时保持 ConstraintLayout 的约束能力。
（1）核心特性
-
流式排列：控件会按照添加顺序自动换行/列，避免手动计算位置。
-
支持多方向
-
水平方向：控件从左到右排列，超出宽度时自动换行。
-
垂直方向：控件从上到下排列，超出高度时自动换列。
-
-
灵活的对齐方式：支持
start、end、center、space_around、space_between等对齐模式。 -
与 ConstraintLayout 无缝集成：Flow 本身不可见，只负责排列控件，控件仍受 ConstraintLayout 约束管理。

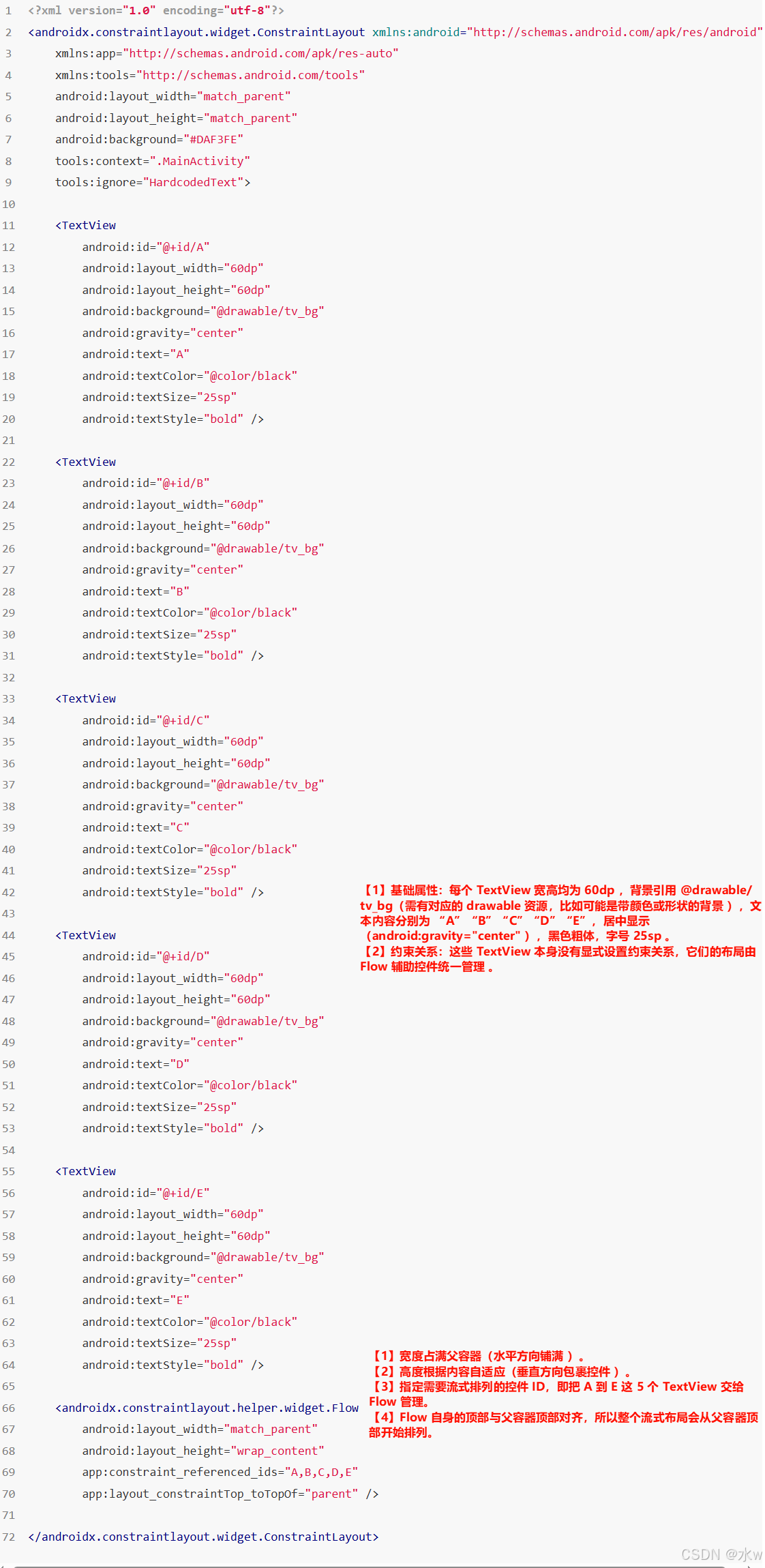

（2）使用
Flow的constraint_referenced_ids关联的控件是没有设置约束的，这一点和普通的链是不一样的，这种排列方式是Flow的默认方式none。
链约束
链约束决定了流式布局中，控件超出一行 / 列时的换行 / 列规则，通过 app:flow_wrapMode 设置，核心模式有三种。
app:flow_wrapMode="none｜chain｜aligned"| 链约束模式 | 效果描述 | 适用场景示例 | |
|---|---|---|---|

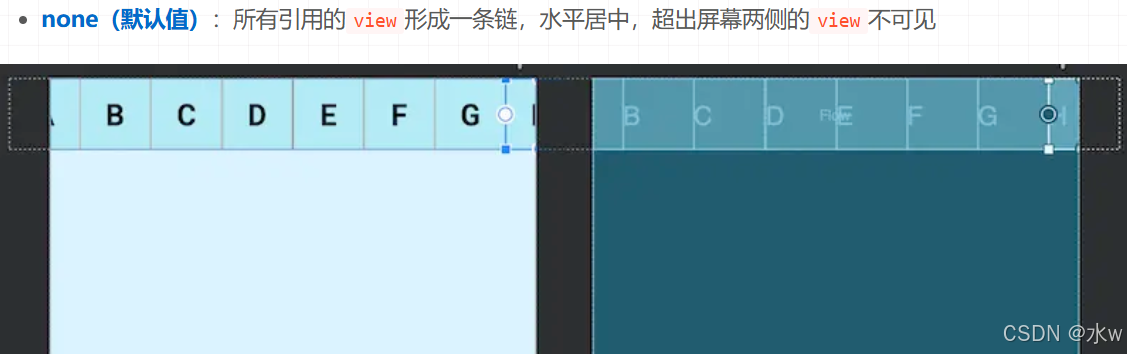

| none （默认） | 所引用的view形成一条链，水平居中，超出屏幕两侧的view不可见 | 控件数量少、明确希望强制在单行/列显示时用，比如固定数量的标签导航 |  |

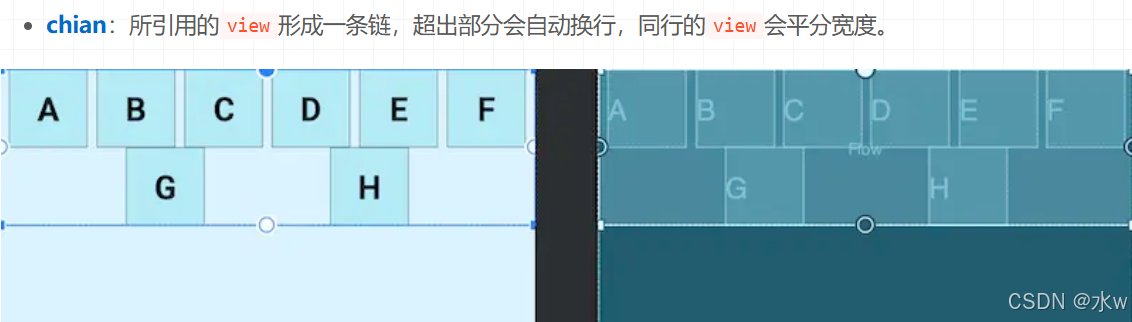

| chain | 所引用的view形成一条链，超出部分会自动换行，同行的view会平分宽度 | 需要自动换行且每行控件均匀分布的场景，比如动态加载的标签列表、商品卡片流式排列 |  |

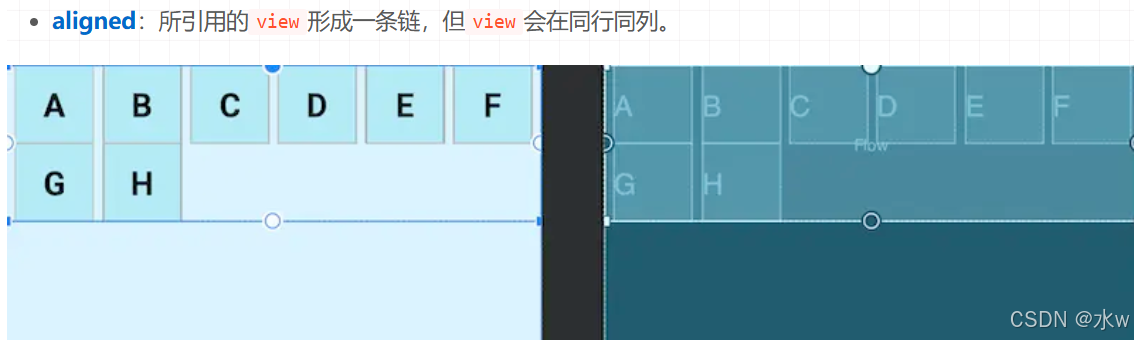

| aligned | 所引用的view形成一条链，但view会在同行同列。 | 对布局规整度要求高的场景，比如图片网格、表单多列排版 |  |
对齐约束
上面展示的都是相同大小的view，那么不同大小view的对齐方式，Flow也提供了相应的属性进行配置。
app:flow_verticalAlign="top｜bottom｜center｜baseline" <!-- 顶对齐、底对齐、中心对齐、基线对齐 -->
app:flow_horizontalAlign="start|end|center" <!-- 开始对齐、结尾对齐、中心对齐 -->数量约束
数量约束通过 app:flow_maxElementsWrap 实现，用于限制每行 / 列最多显示的控件数量，超出则自动换行 / 列。

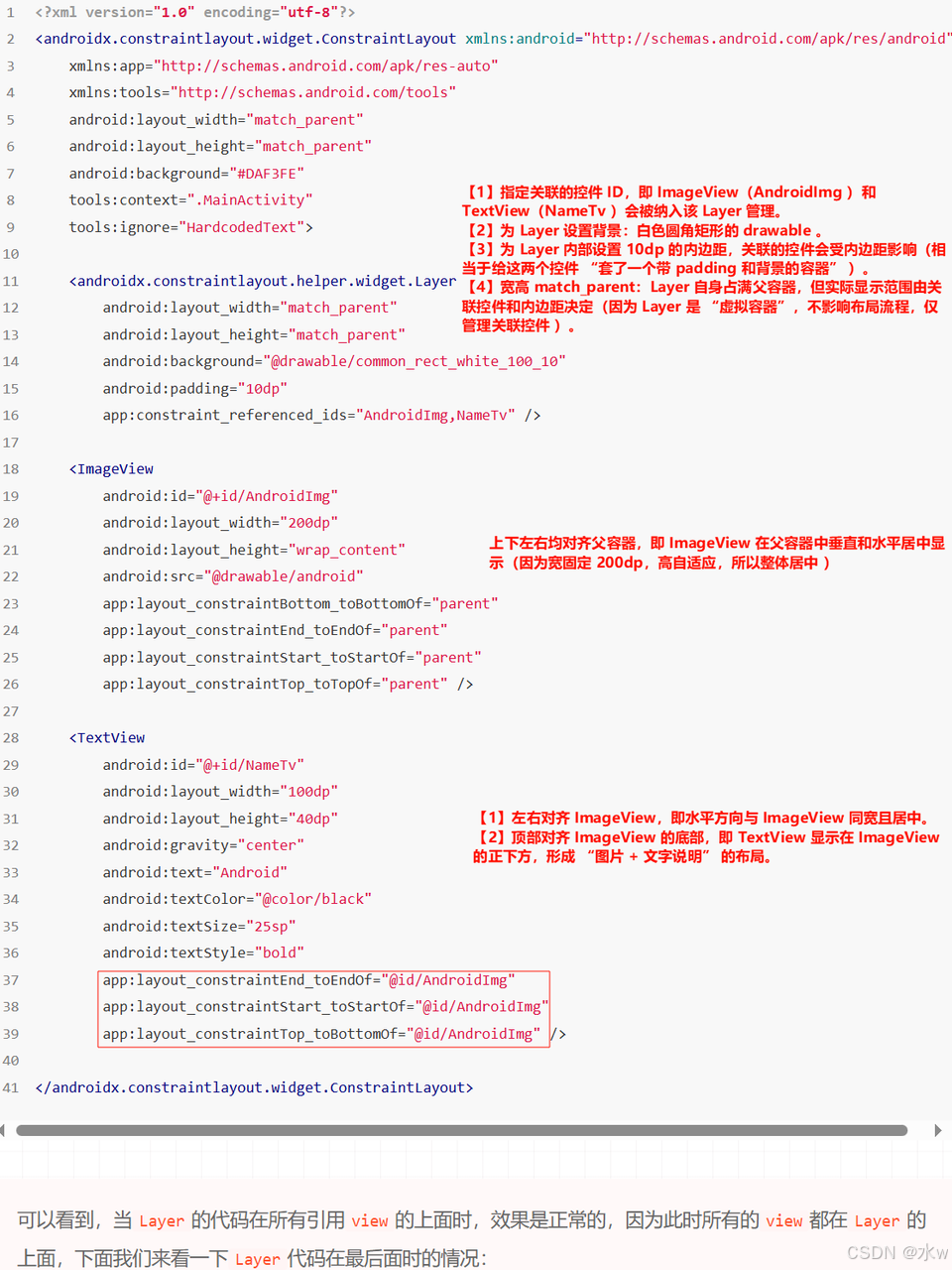

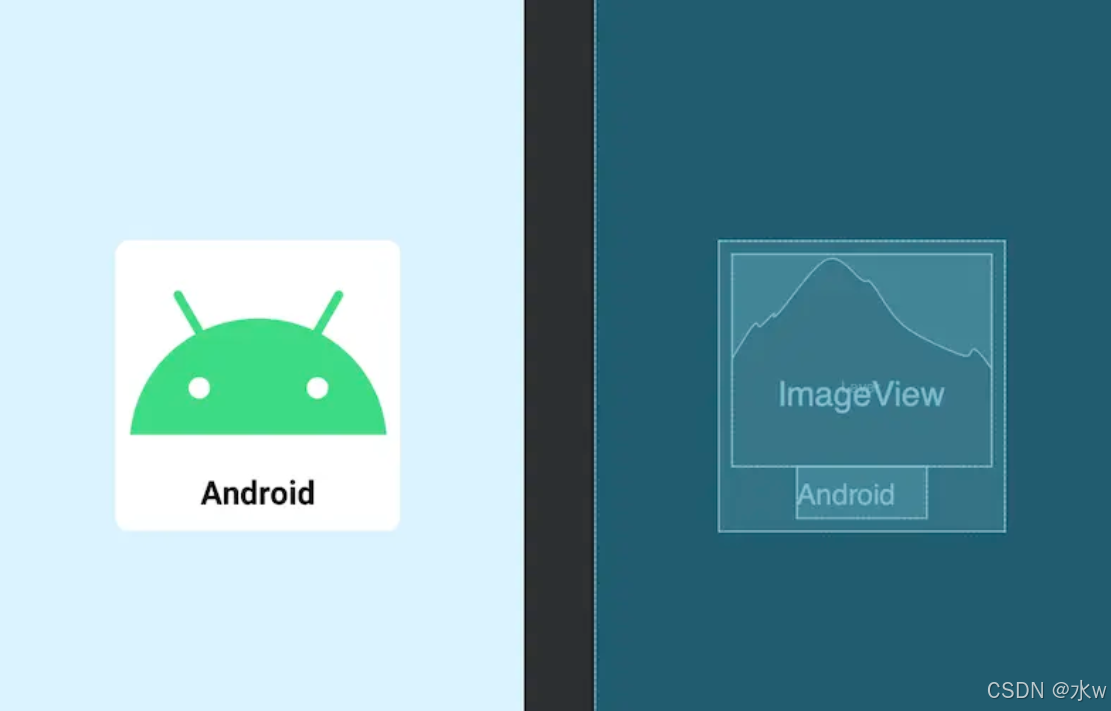

7.2.6 Layer（层布局）
Layer继承自ConstraintHelper，是一个约束助手，相对于Flow来说，Layer的使用较为简单，常用来增加背景，或者共同动画。图层 (Layer) 在布局期间会调整大小，其大小会根据其引用的所有视图进行调整，代码的先后顺序也会决定着它的位置。
-
如果代码在所有引用
view的最后面，那么它就会在所有view的最上面，反之则是最下面。 -
在最上面的时候如果添加背景，就会把引用的
view覆盖掉。
7.2.7 ImageFilterButton和ImageFilterView
ImageFilterButton和ImageFilterView 是 Android 开发中，ConstraintLayout 库提供的用于处理图片特效的控件，让开发者能更便捷地实现图片的多样视觉效果。
ImageFilterView的主要功能
<!-- 图片资源与滤镜效果 -->
app:src="" <!-- 基础图片源，作为背景层显示 -->
app:altSrc="" <!-- 替代图片源，作为前景层叠加显示 -->
app:crossfade="0-1" <!-- 前景层透明度，默认0为全透明，1为不透明。altSrc提供的资源将会和src提供的资源通过crossfade属性形成交叉淡化效果。

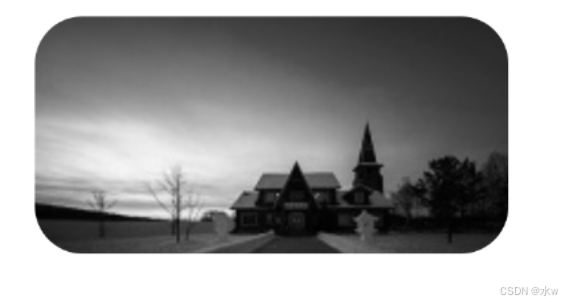

<!-- 圆角处理 -->
app:round="dimension" <!-- 以固定长度设置圆角半径，取值范围0到size/2 -->
app:roundPercent="0-1" <!-- 以百分比设置圆角半径，取值范围0到1 -->
<!-- 图片变换效果 -->
app:imageZoom="float" <!-- 图片缩放比例，大于1放大，小于1缩小 -->
app:imageRotate="degrees" <!-- 图片旋转角度，以12点钟方向为0度，顺时针增加 -->
app:imagePanX="integer" <!-- 图片在X轴方向的平移距离 -->
app:imagePanY="integer" <!-- 图片在Y轴方向的平移距离 -->ImageFilterView的其他属性

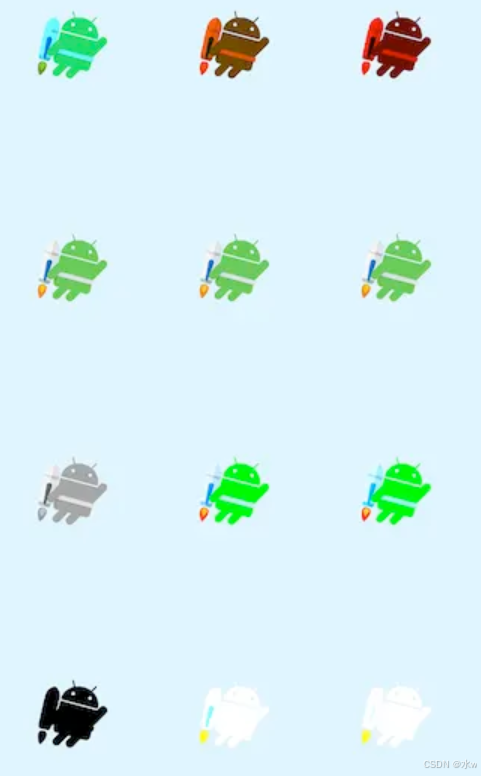

<!-- 图像色彩调整 -->
app:saturation="float" <!-- 饱和度调整，1为原色，0为灰阶，>1为超饱和 -->
app:brightness="float" <!-- 亮度调整，1为原色，0为黑色，>1为高亮 -->
app:warmth="float" <!-- 色温调整，1为中性，<1为冷色调，>1为暖色调 -->
app:contrast="float" <!-- 对比度调整，1为原色，0为灰色，>1为高对比度 -->
<!-- 图像混合模式 -->
app:overlay="boolean" <!-- 叠加模式，定义alt图像是在原始图像的顶部淡入还是交叉淡入。true为淡入，false为交叉淡入（适用于半透明对象） -->
这些辅助控件与 ConstraintLayout 结合，能大幅减少布局嵌套，让界面结构更扁平，提升渲染性能，也让布局逻辑更清晰、易维护，在处理复杂界面布局时非常实用 。
最后，希望通过这样详细的介绍，大家可以对 Android 应用程序界面的构建以及视图的设置和使用有更清晰的理解。
