本文档介绍如何利用Zynq的PL部分控制3个LED实现流水灯效果。通过FPGA内部定时器，循环改变LED的状态，达到依次点亮的效果。在Zstar开发板上，从左往右数第4到6个LED（D3、D2、D1）进行演示，实现了连续循环点亮的流水灯展示。

特权同学玩转Zynq连载19——[ex02]基于Zynq PL的欢快流水灯

在这里插入图片描述
1功能概述

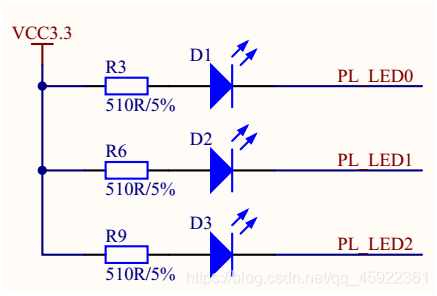

Zstar的Zynq PL连接了3个LED指示灯。如图所示，3个LED指示灯分别在正极串联一个510欧姆的限流电阻，再连接3.3V电压，另一端的负级连接到PL的IO上。通过控制PL的IO输出高或低电平，就可实现LED的亮或灭状态。
在这里插入图片描述
本实例功能相对简单，通过FPGA内部的定时器，循环点亮每个LED，达到流水灯的效果。如图所示，3个LED指示灯，我们依次给它们赋值，每次只有一个LED点亮，每次点亮某个LED的时间一定（固定延时）。3个LED依次被点亮一次，如此循环便能达到流水灯的效果。
在这里插入图片描述

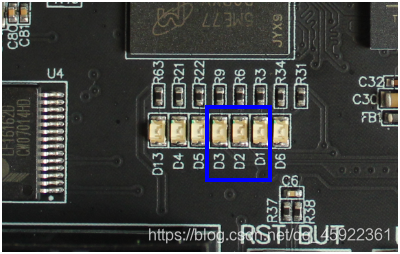

如图所示，在Zstar板子左侧靠下的位置有一排的LED指示灯，从左往右数第4个、第5个和第6个LED指示灯分别是D3、D2和D1。

2 板级调试
参考文档《玩转Zynq-环境篇：XilinxPlatformCableUSB下载器使用指南》，将…\project\zstar_ex02\zstar.runs\impl_1路径下的zstar.bit文件烧录到Zynq中。
可以看到D1、D2和D3这3颗LED不断的循环点亮。
