总体设计

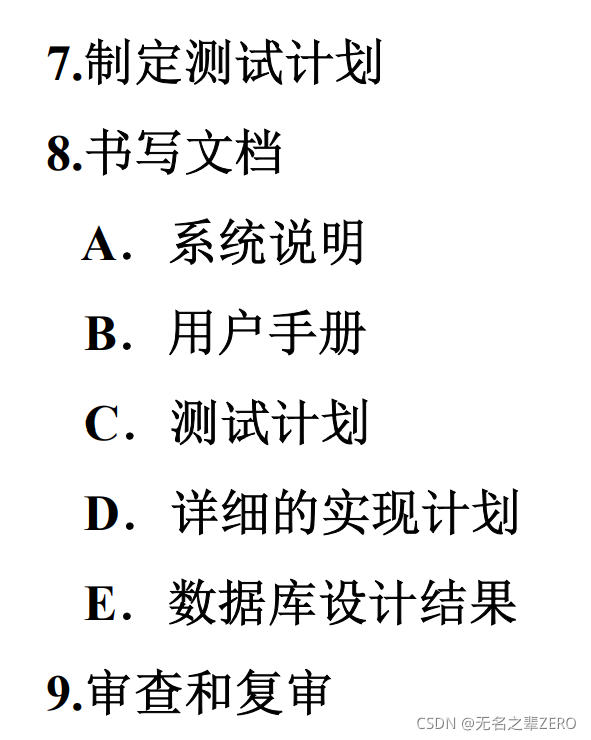

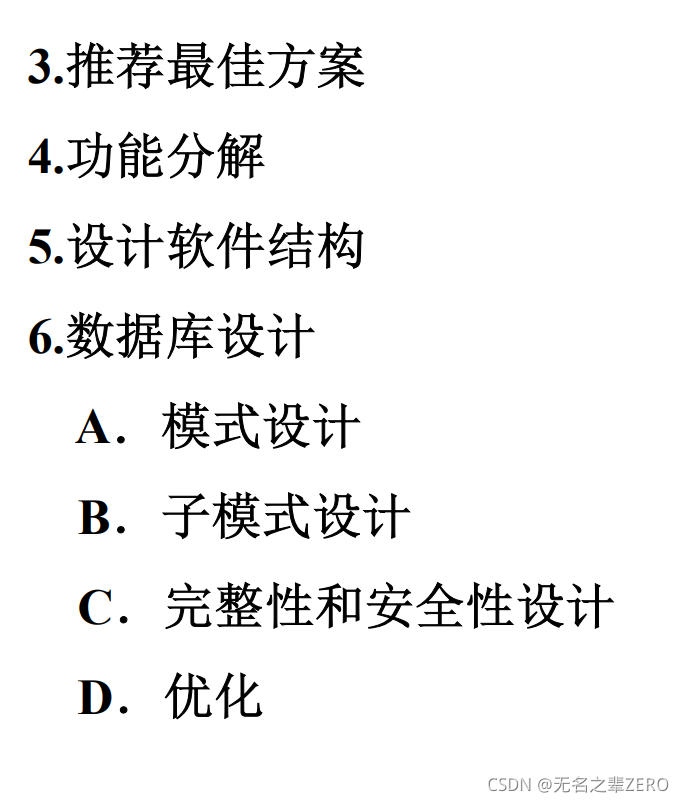

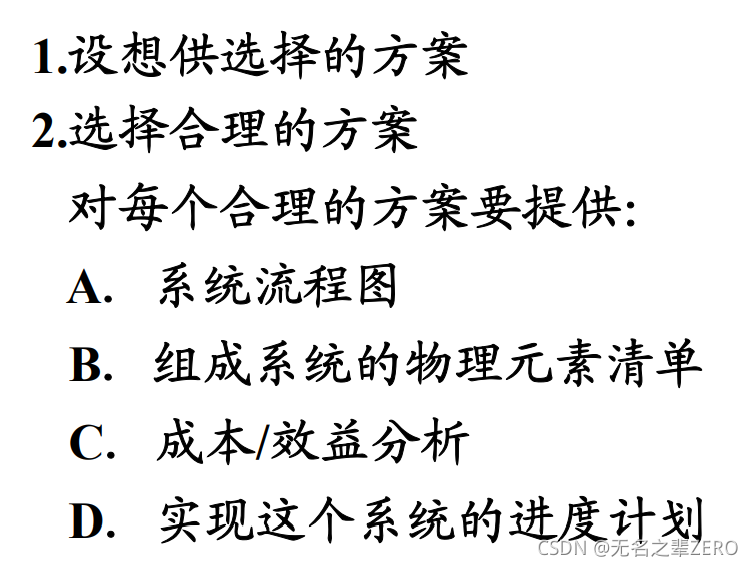

总体设计过程
层次——抽象，模块——求精

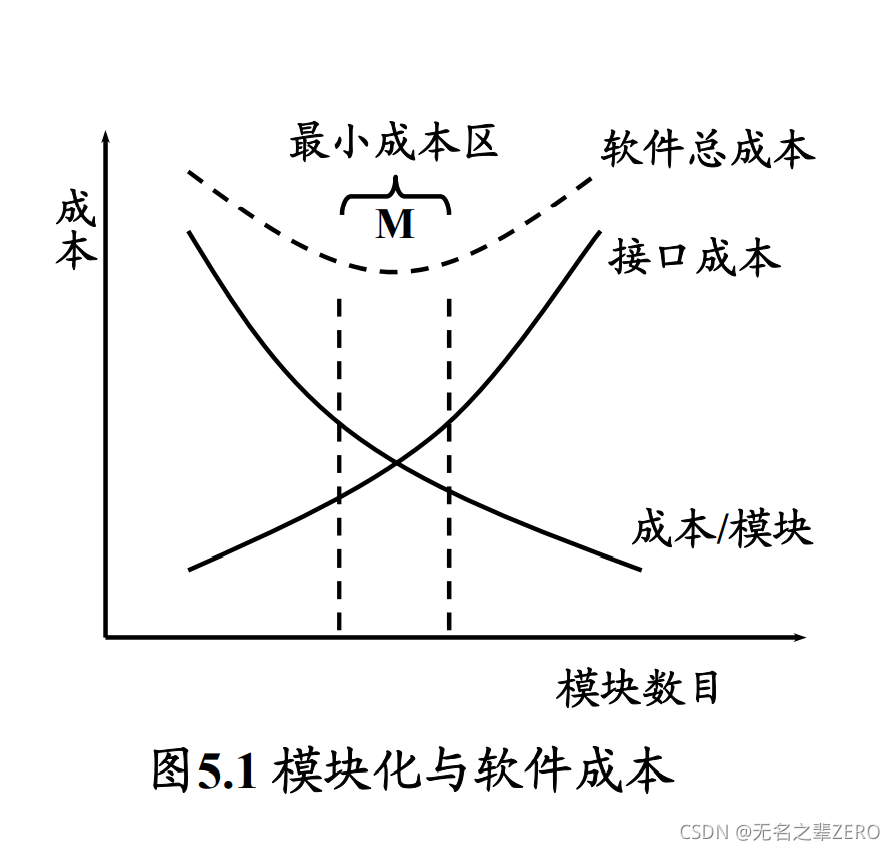

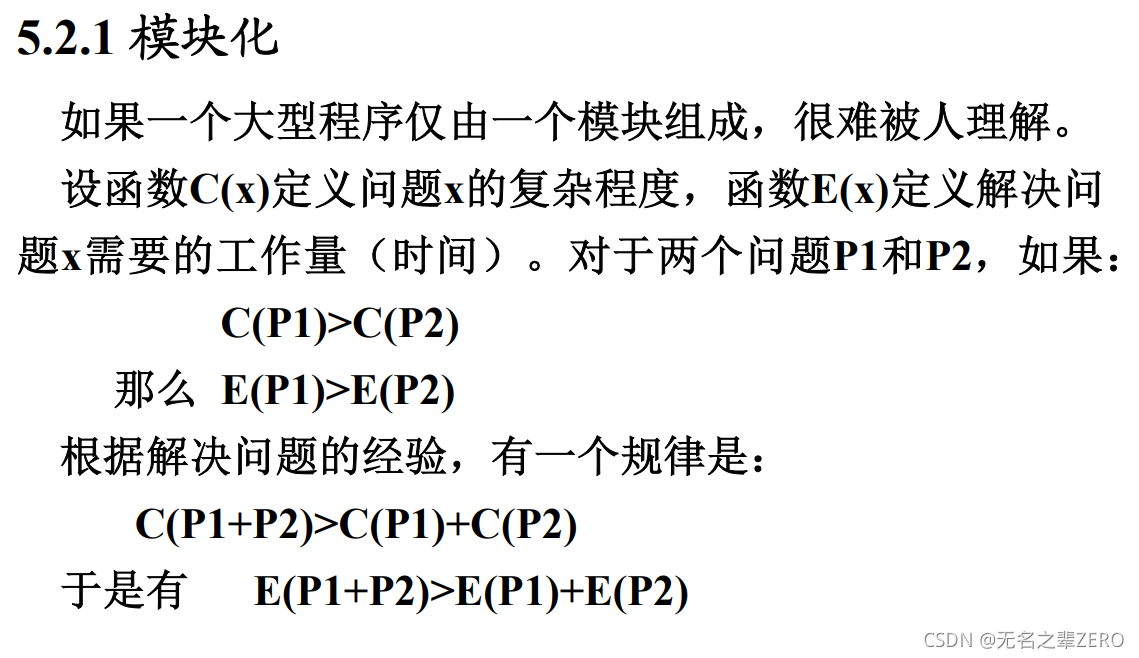

模块化定理（龙军）
耦合

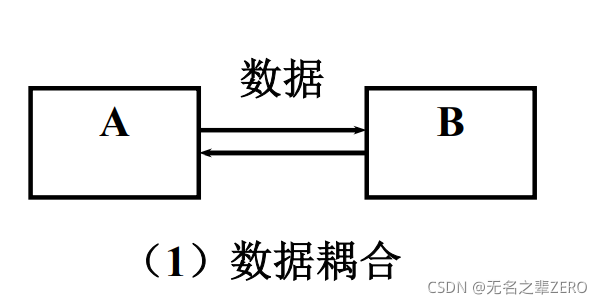

数据耦合
两个模块之间只通过参数进行数据传递，是最低程度的耦合，因为模块之间一定会相互调用，除非全都用静态变量。

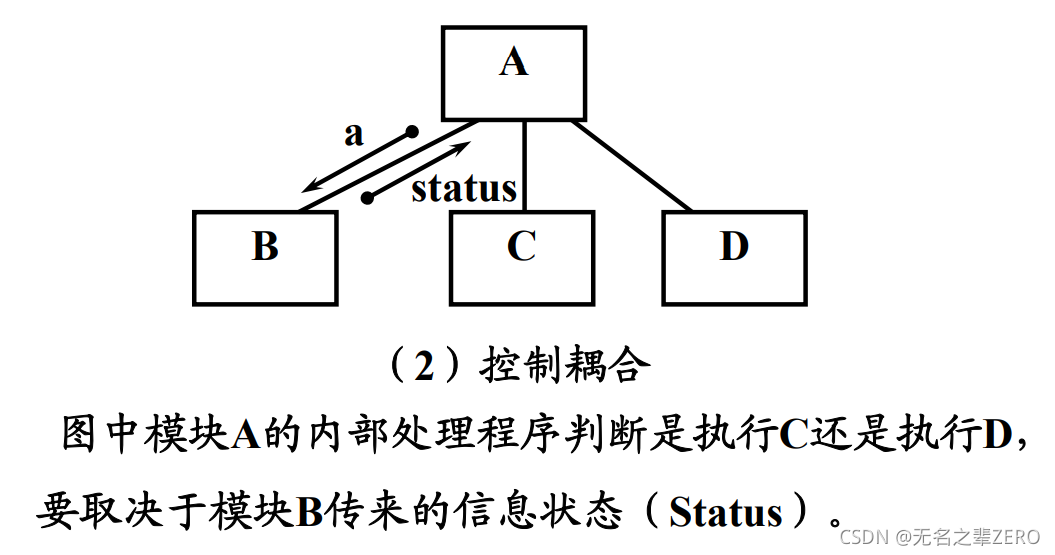

控制耦合
两个模块之间交换的数据包含控制信息，一般有因果关系，一个的控制信息决定了另一个的走向

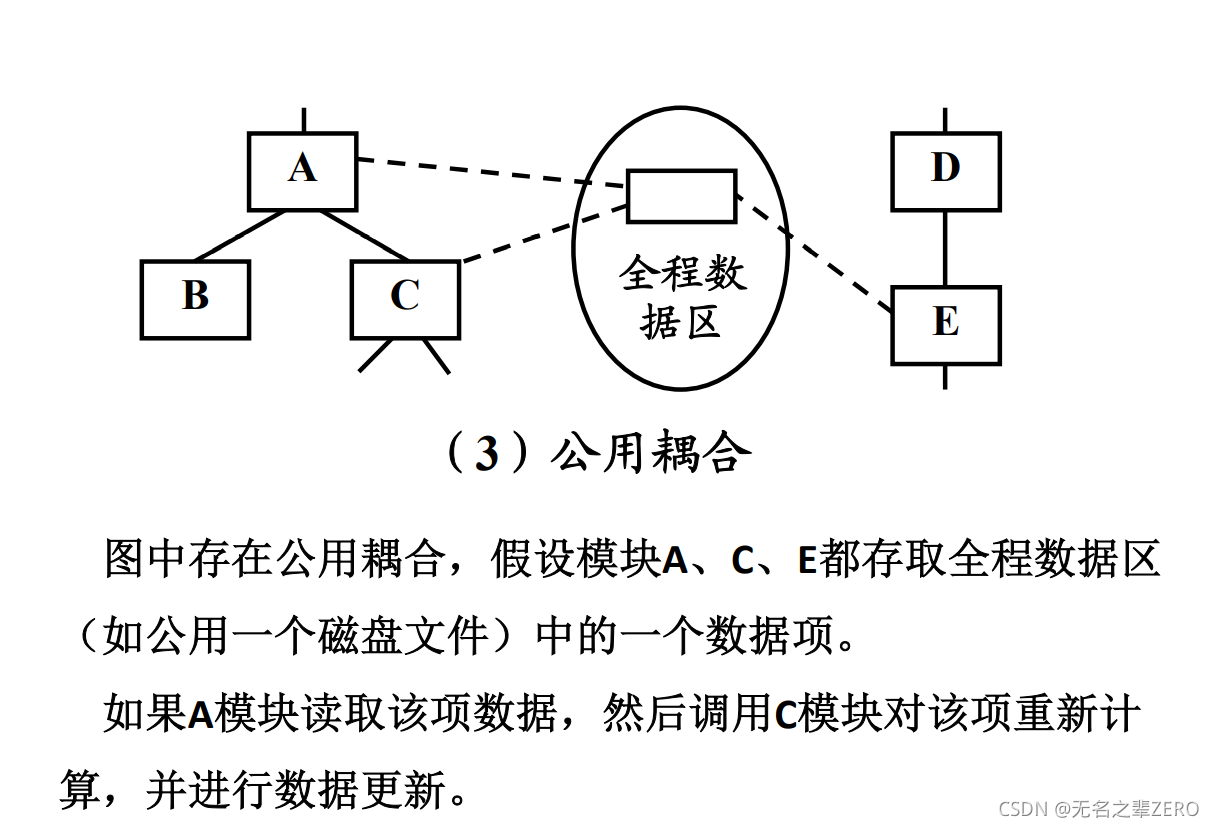

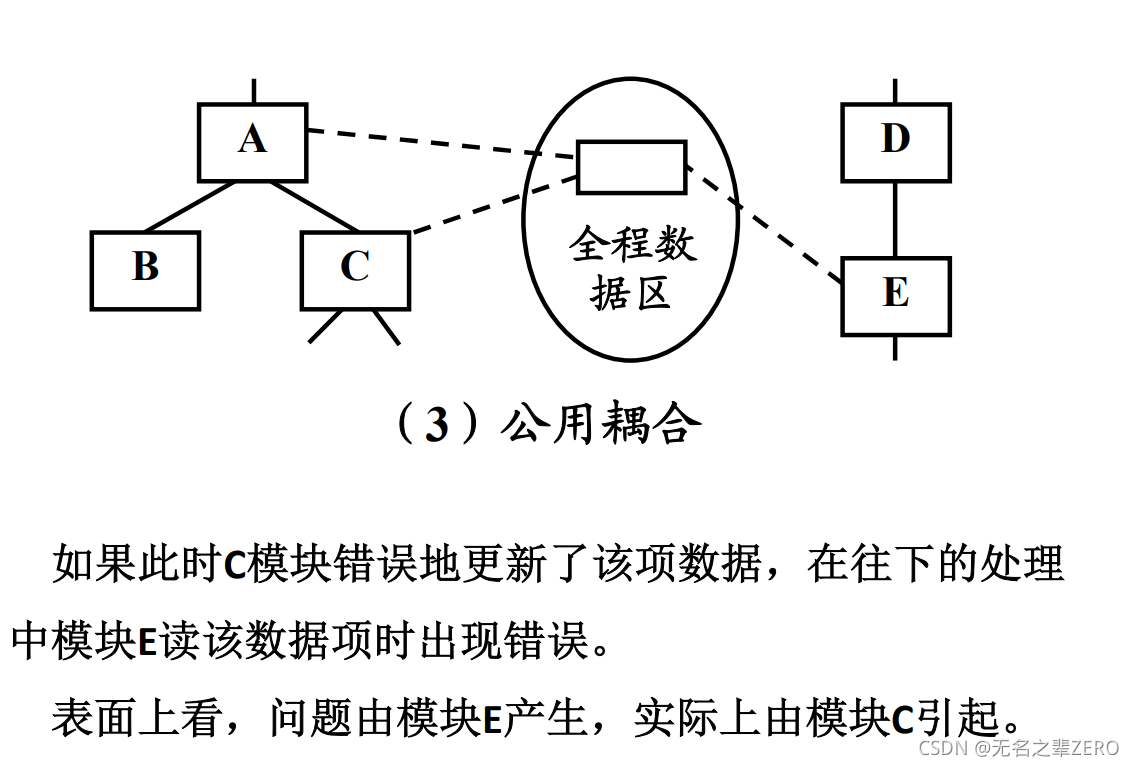

公共耦合
通过公共区进行数据交换，（可以参考后台开发的不可重入函数）包括静态数据，共享内存通信区（管道，共享内存），任何介质上的物理设备和文件。
公共耦合会给调试带来很大困难。
内容耦合
直接访问另一个模块的数据，除非另一个模块修改的时候会发送通知给调用模块。
一个模块不通过调用入口进入另一个模块。
一个模块有多个入口。
代码重叠（汇编）

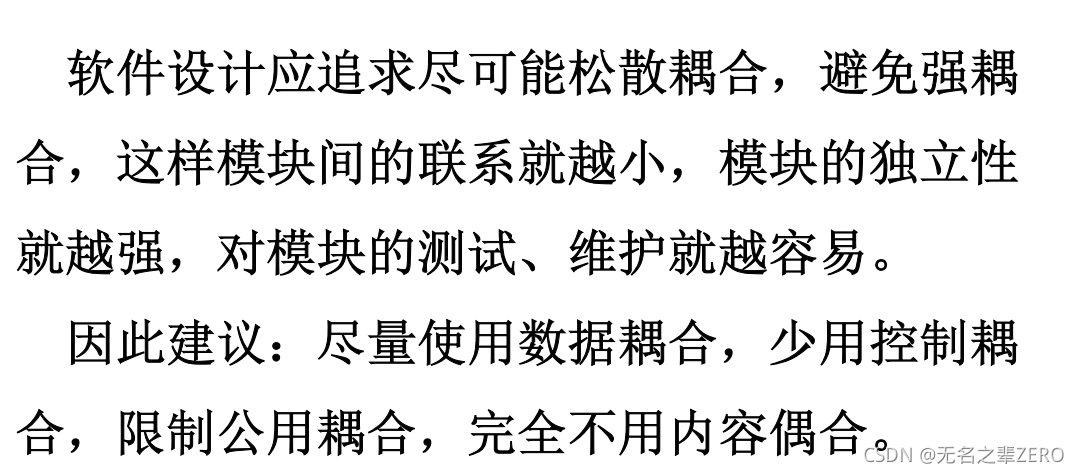

结论
内聚
模块内部紧密程度
高内聚
功能内聚：10
某块内所有元素完成且仅完成一个功能。

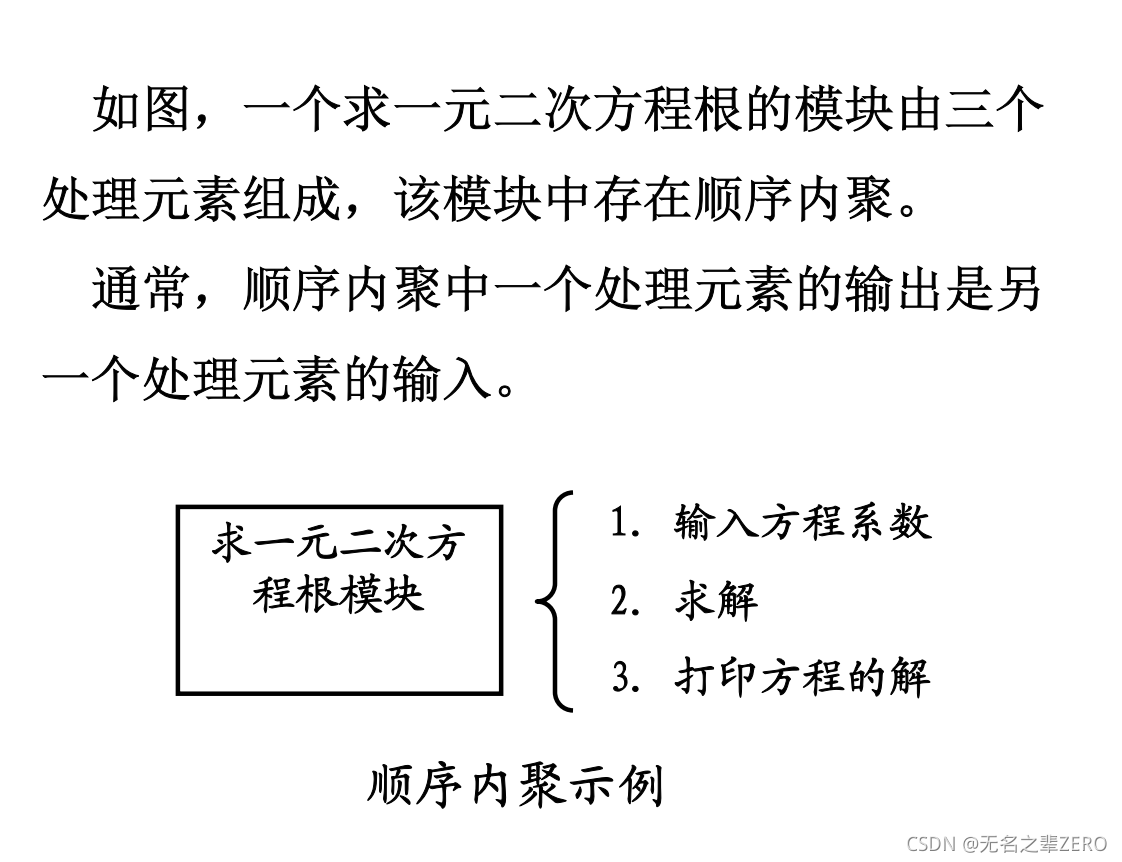

顺序内聚：9
模块内所有元素和一个功能密切相关，而且只能顺序执行，例如，求二次方程的根。
中内聚

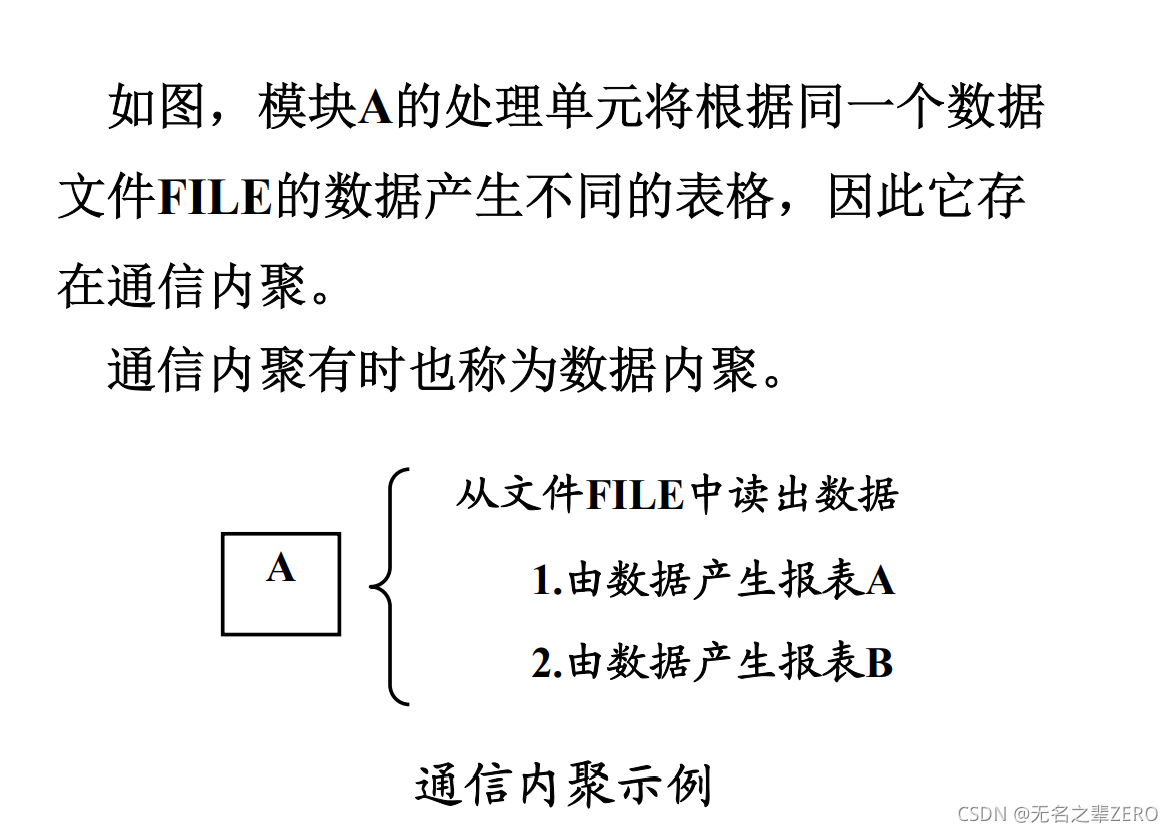

通信内聚：7
模块内所有元素使用同一个输入获得数据，或输出到同一个输出文件中，例如，计算信息熵，append到同一个矩阵中。
过程内聚：5
模块内所有元素和一个功能密切相关，且必须按一定顺序执行。
低内聚

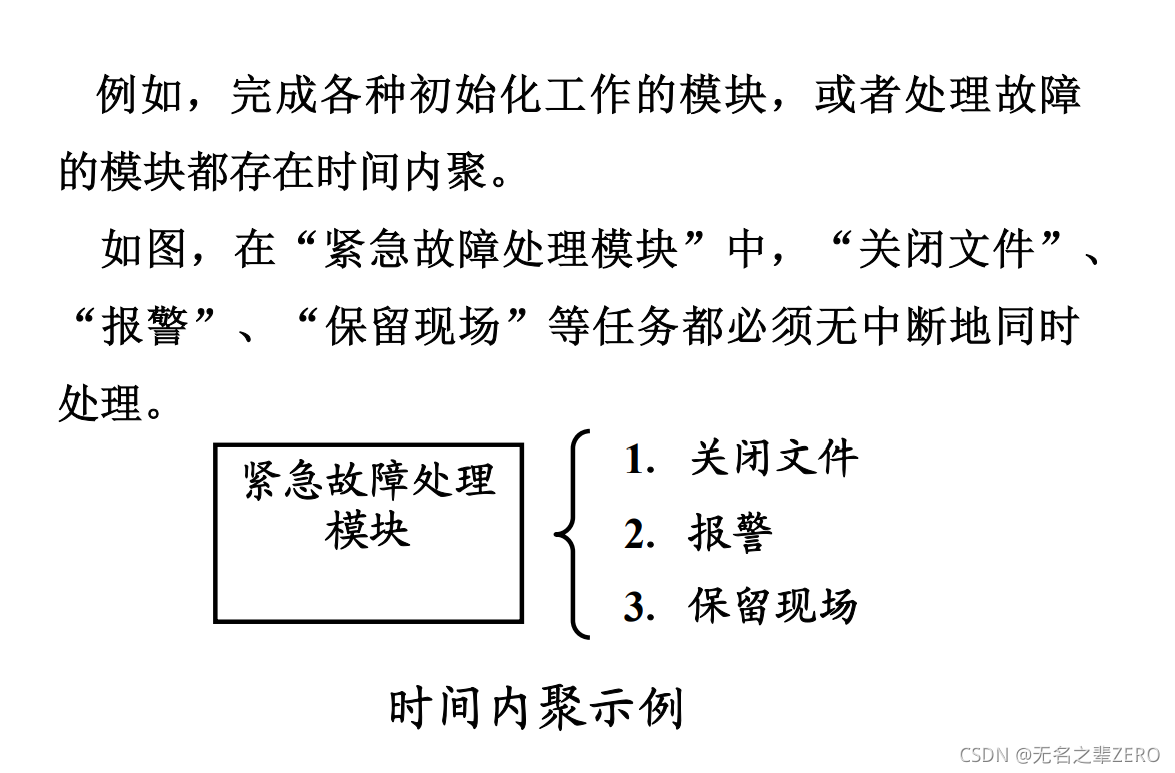

时间内聚：3
模块包含的任务必须在同一时间段内执行，例如系统初始化工作，银行取钱工作。

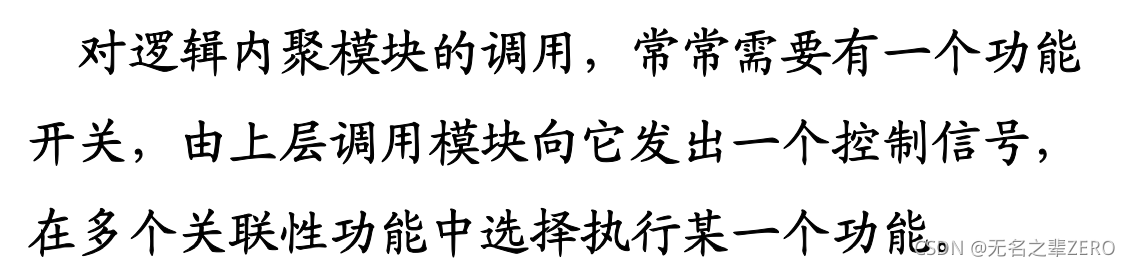

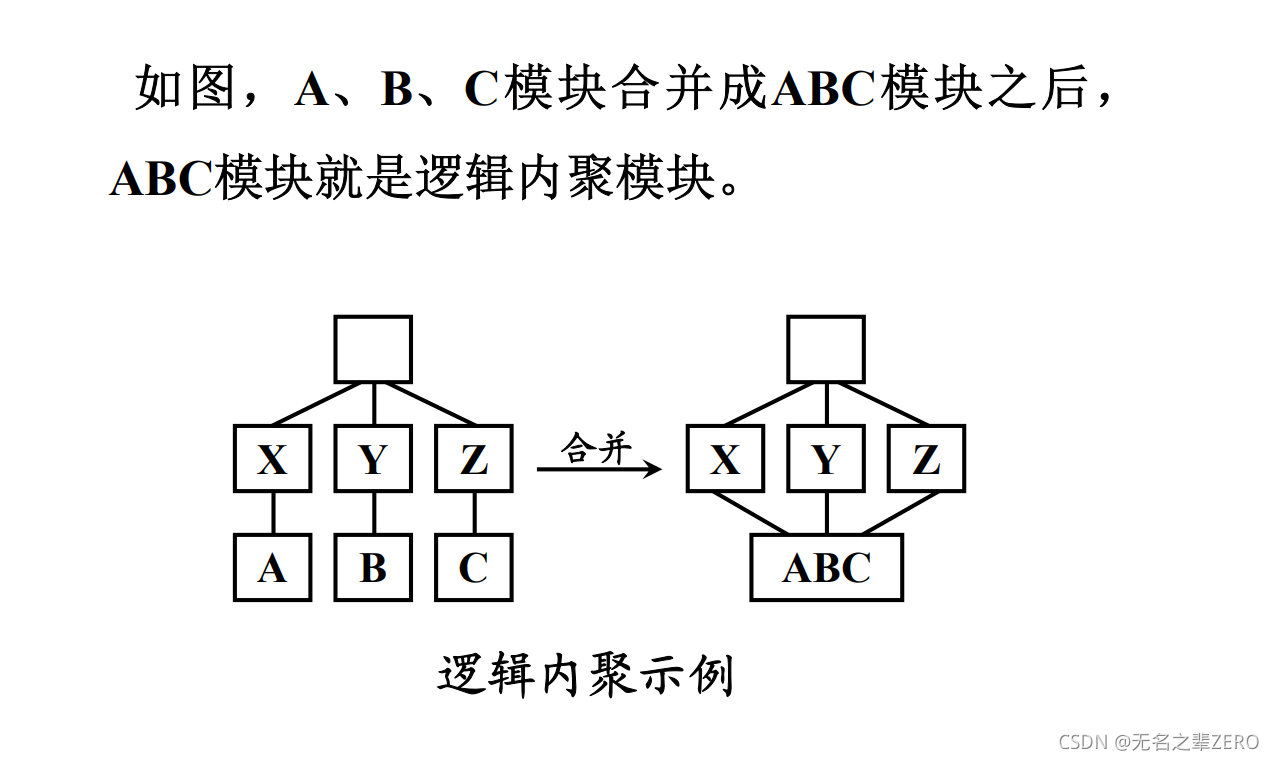

逻辑内聚：1
一个模块内的任务在逻辑上属于同一类，例如一个模块用于各种输出。
偶然内聚：0
模块内任务很松散。
顺序内聚和过程内聚
顺序内聚：
过程内聚：

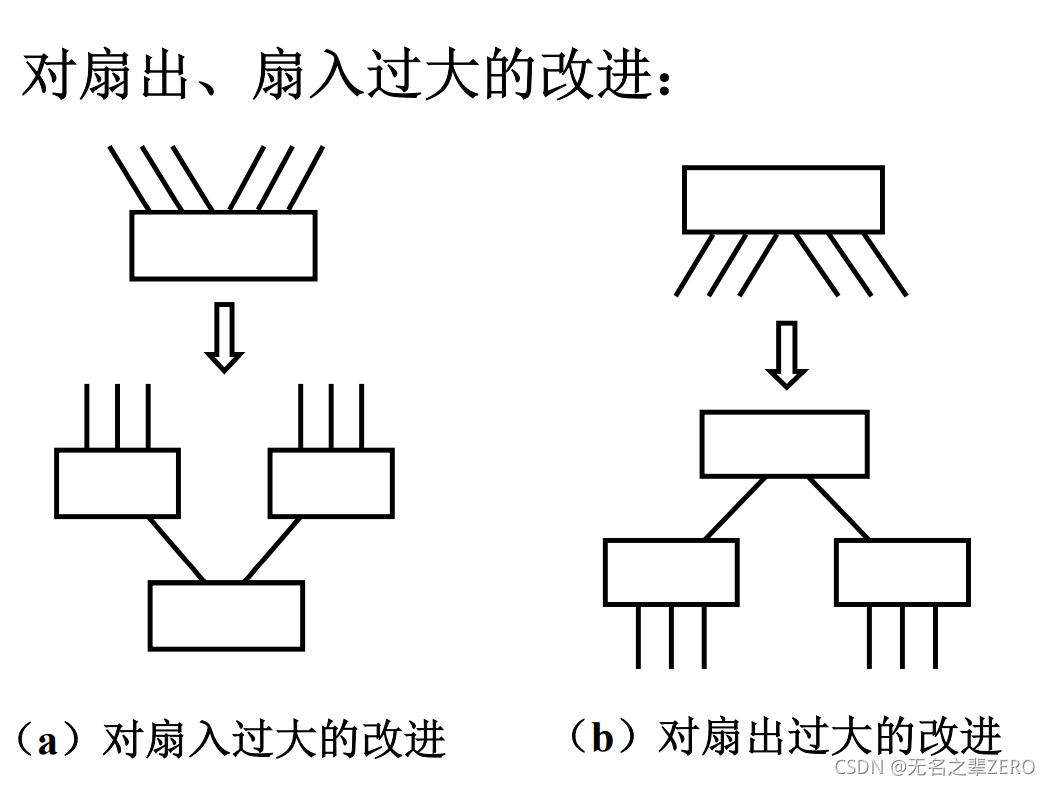

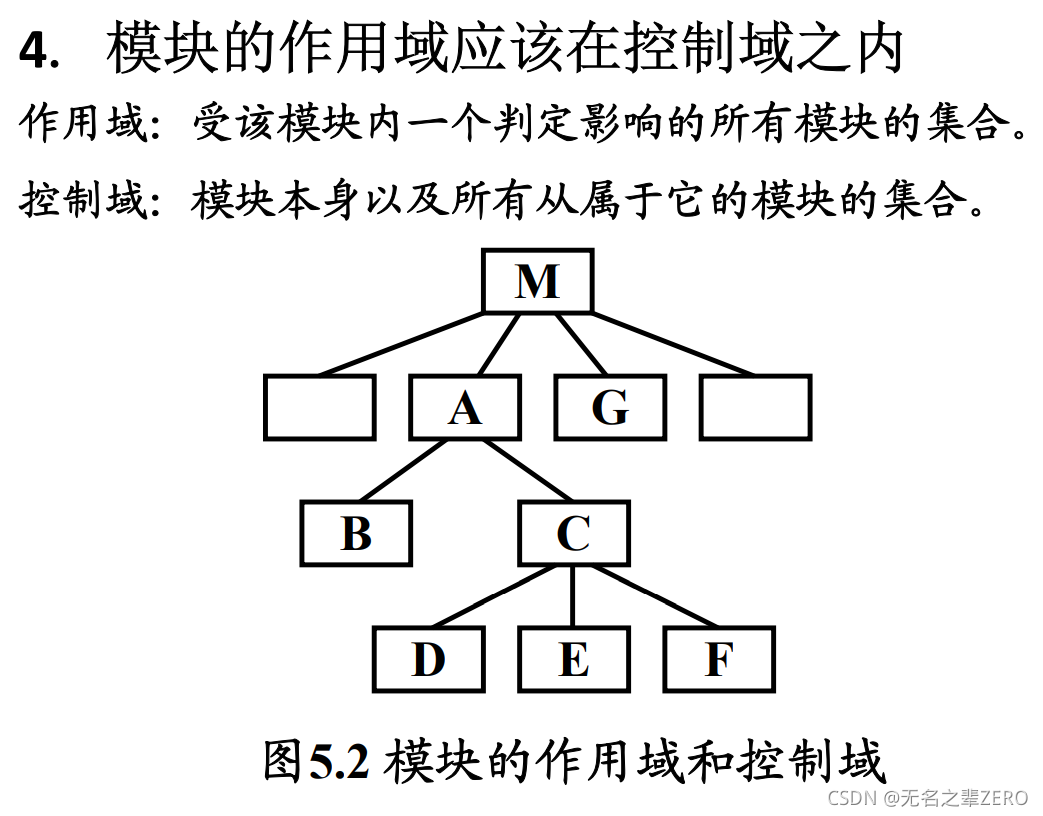

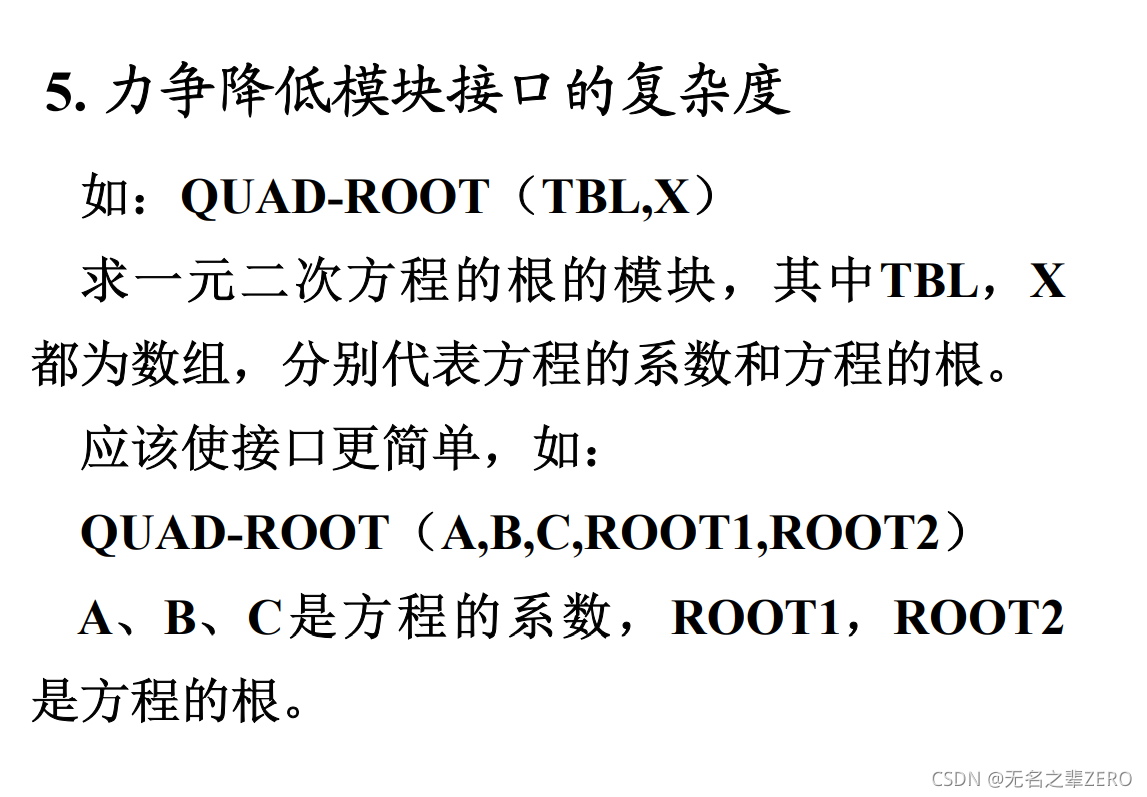

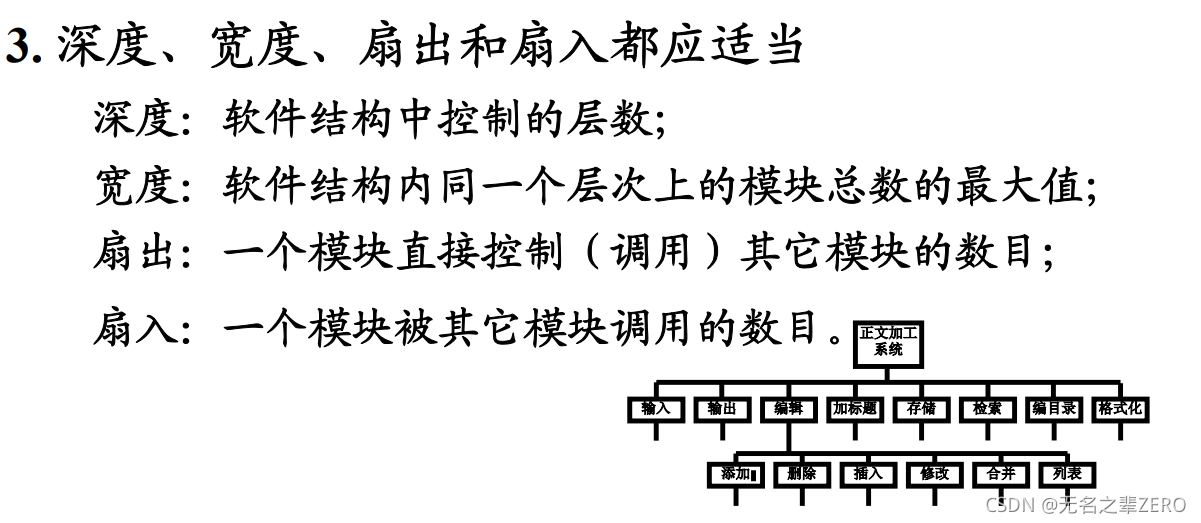

启发式准则
改进软件结构和软件规模，提高软件模块间独立性。
用基本数据结构
6.设计单入口，单出口模块
7.模块功能可预测
图形工具

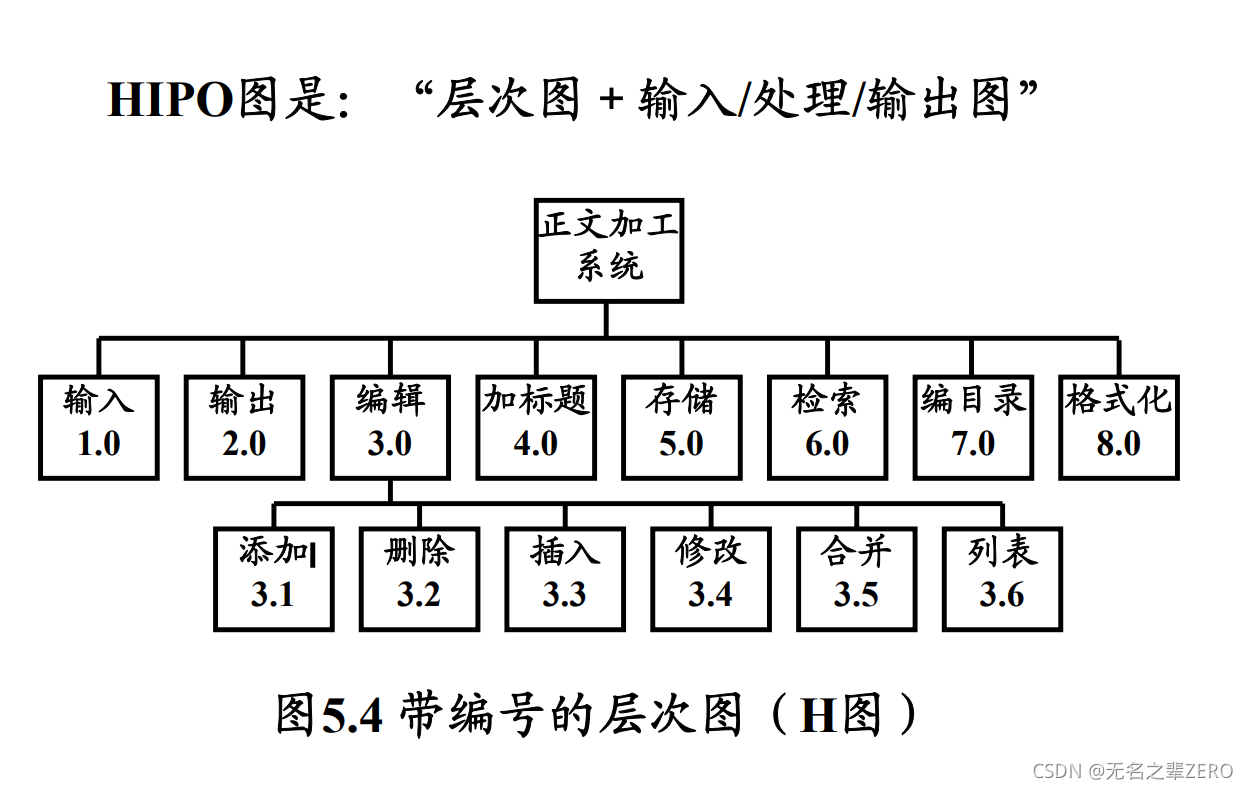

层次图，HIPO图
hyper+I+P+O

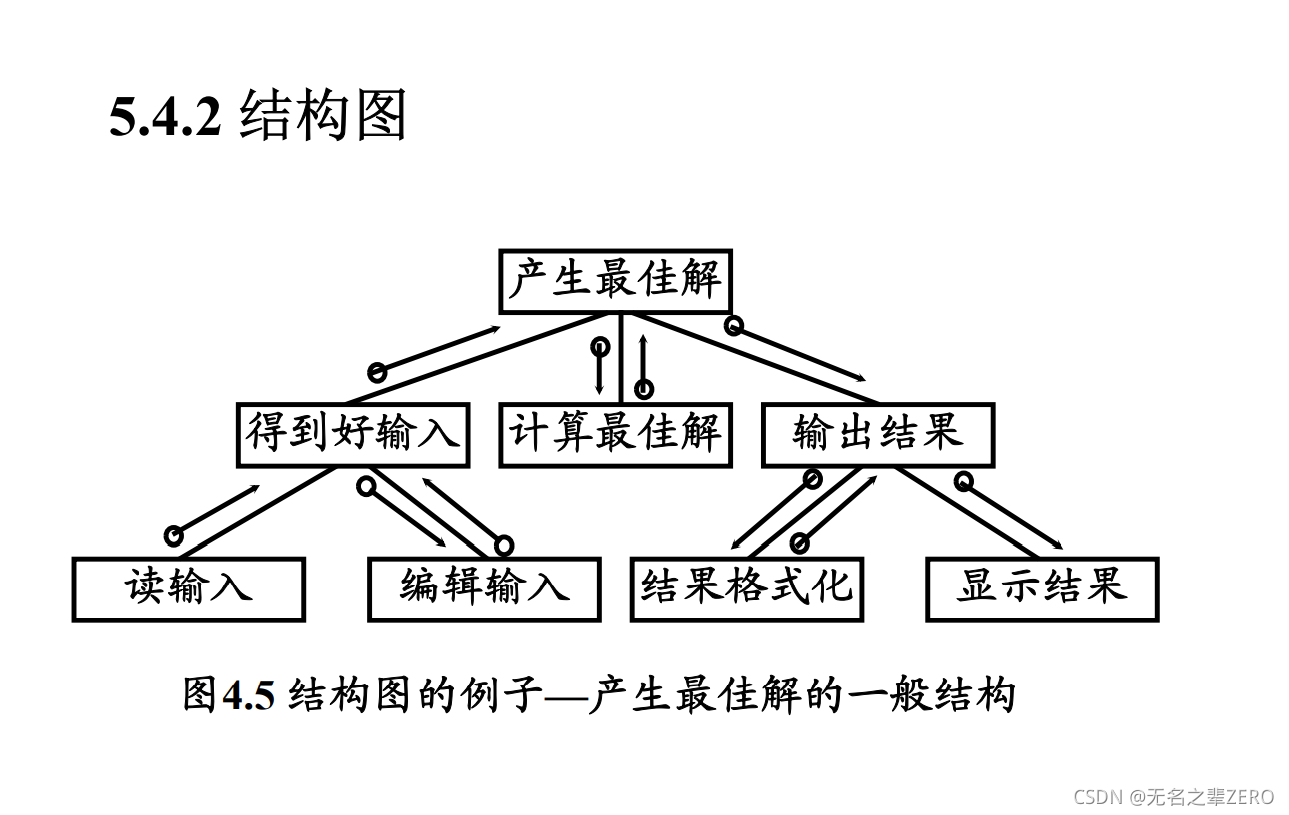

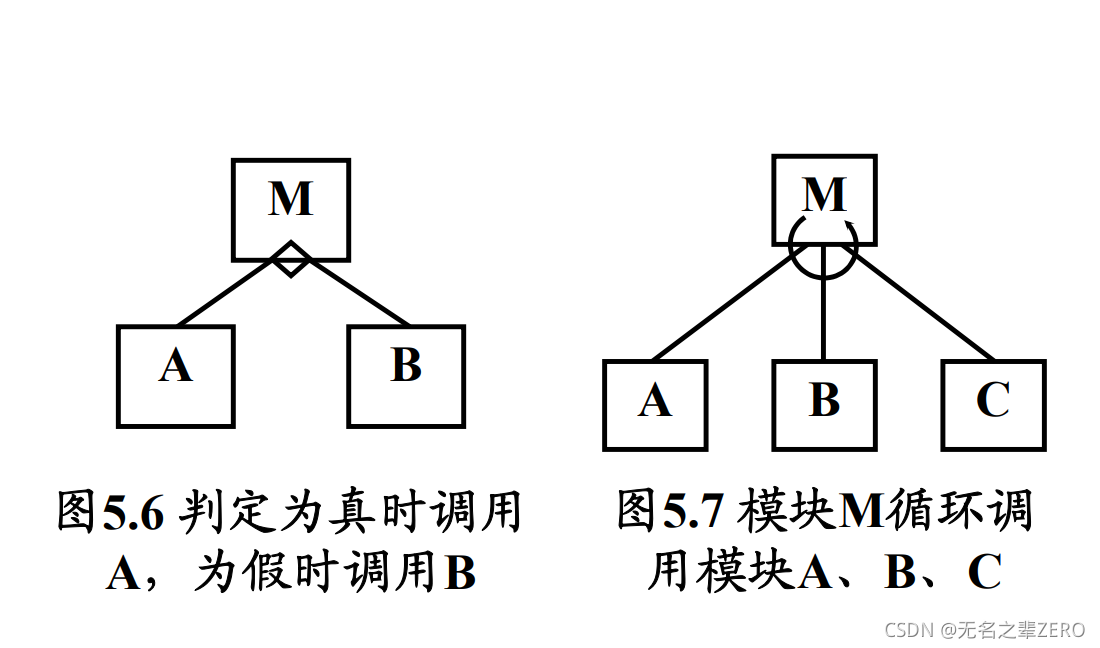

结构图
后序遍历结构树，得到最优解
面向数据流的设计方法

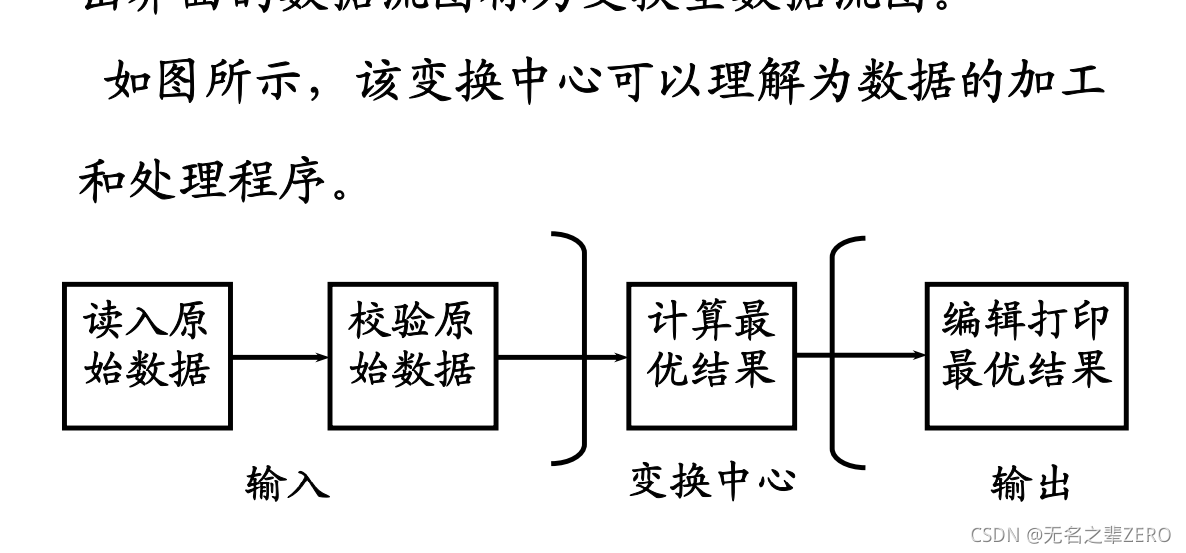

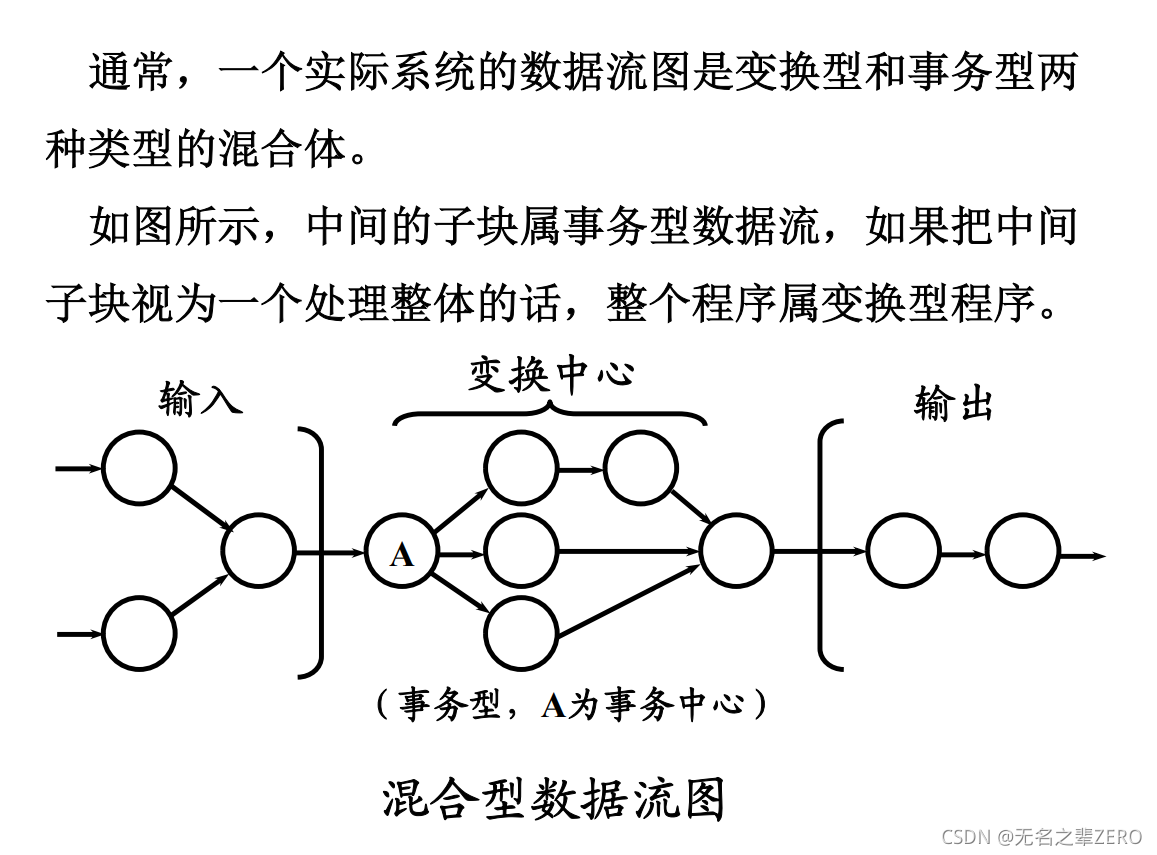

默认都是变换流，如果有明显的事务中心，就是事务流。

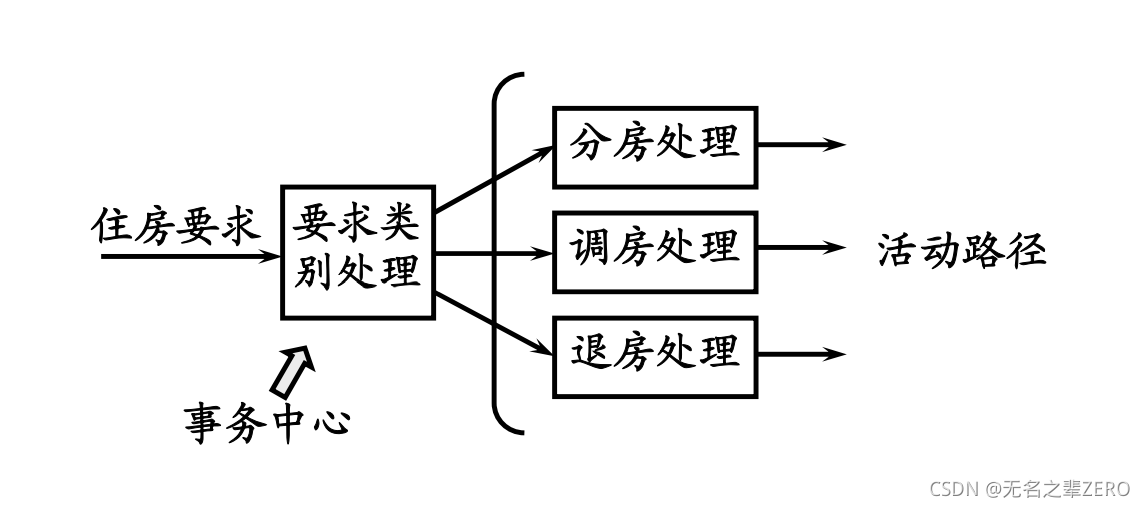

事务中心：将输入分离成若干个发散的数据流，形成许多活动路径，并根据输入值选择其中一条路径。
事务流：输入到输出有固定的映射规则

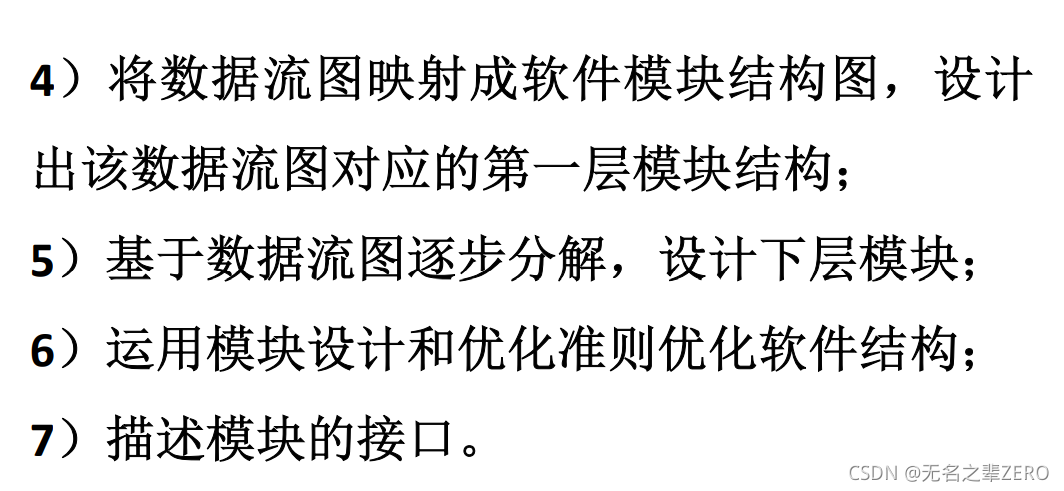

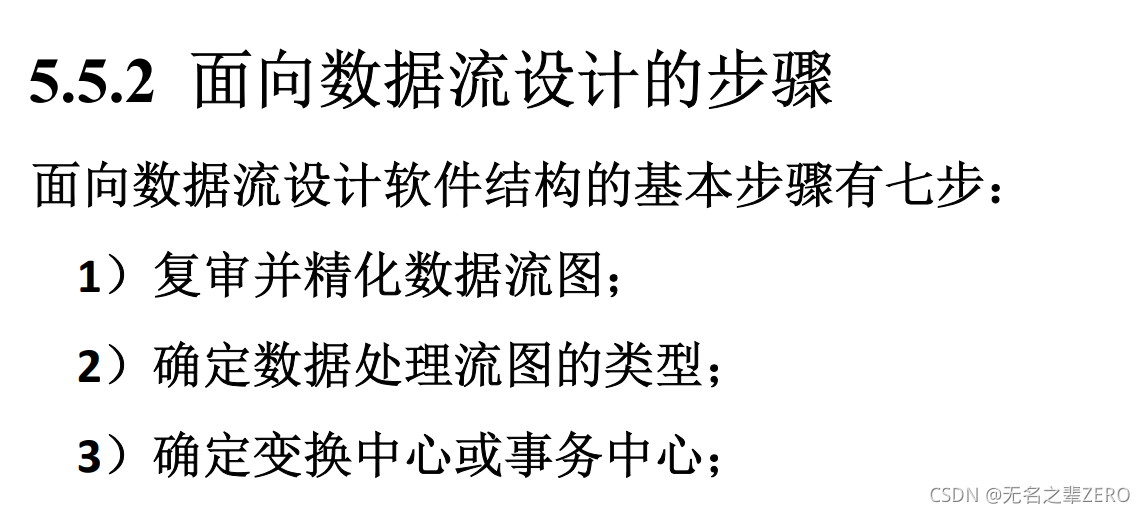

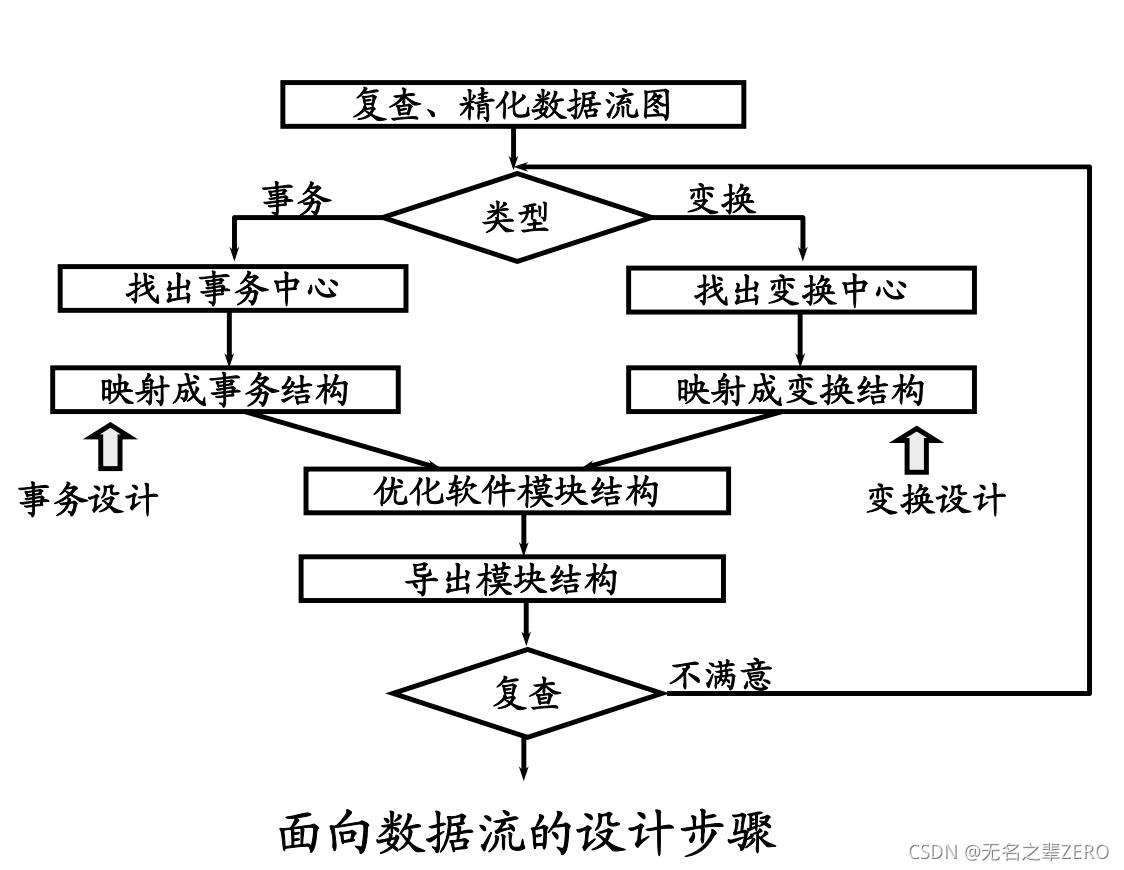

数据流图转化为数据流设计
看得出，第四步是最复杂的，也就是流图到软件模块的映射

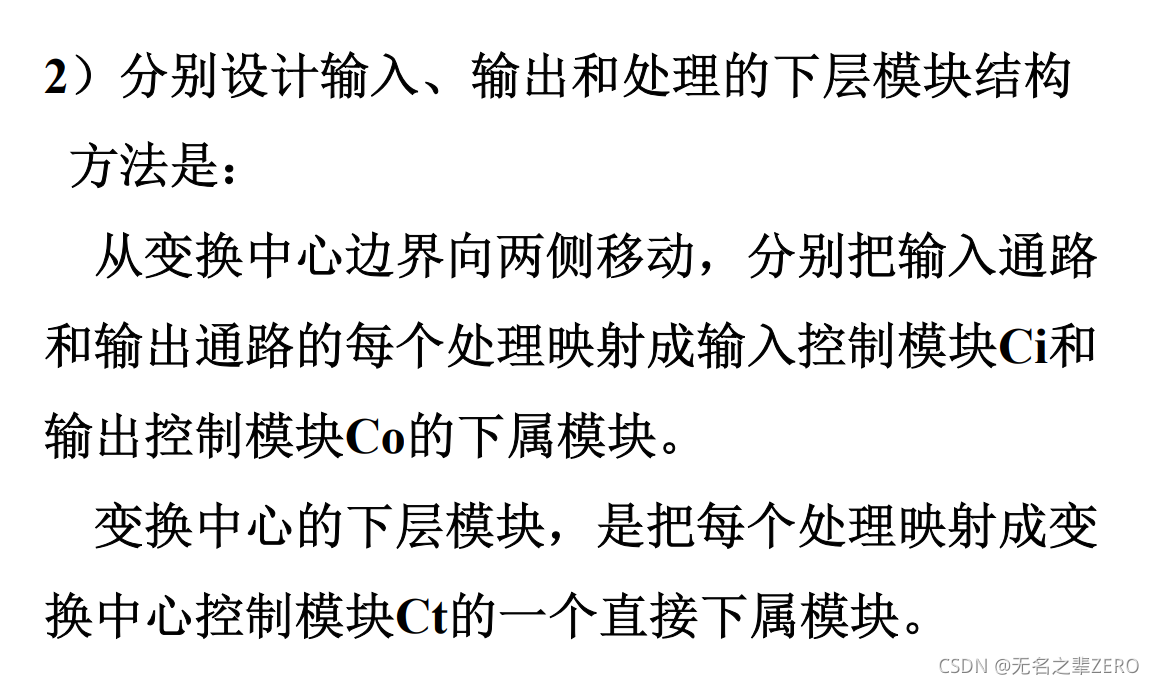

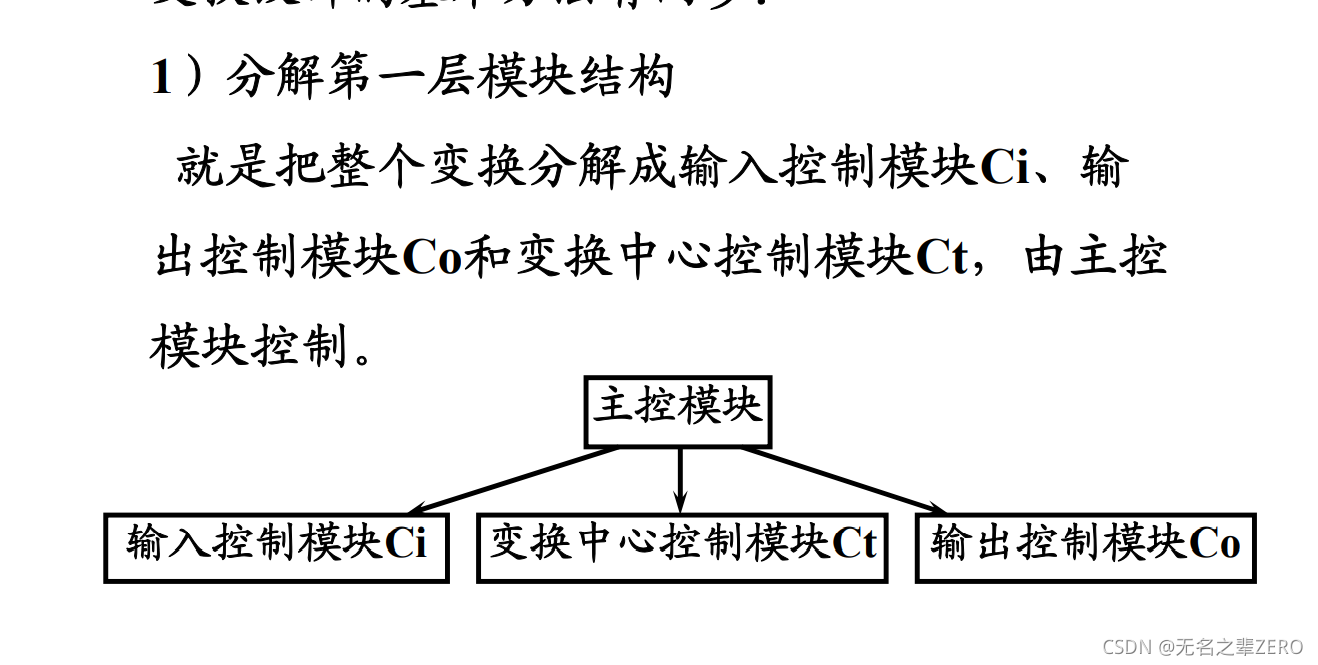

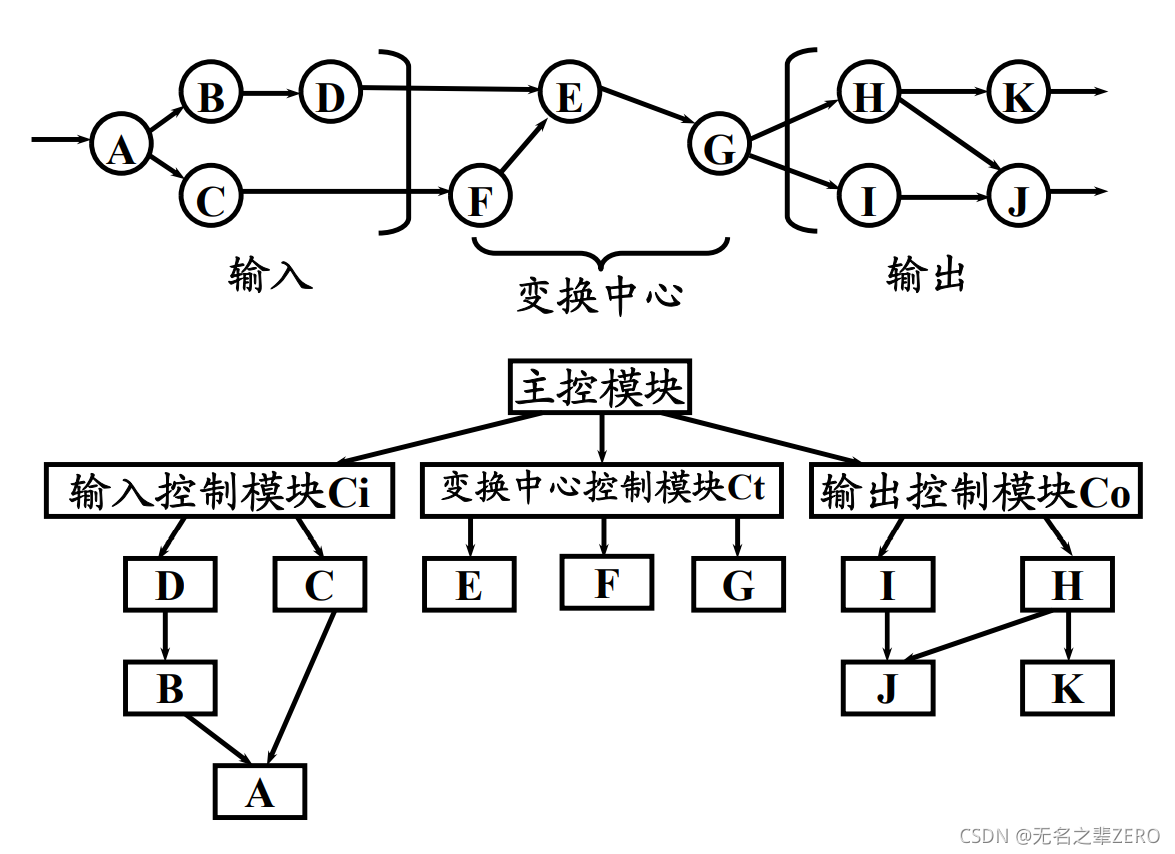

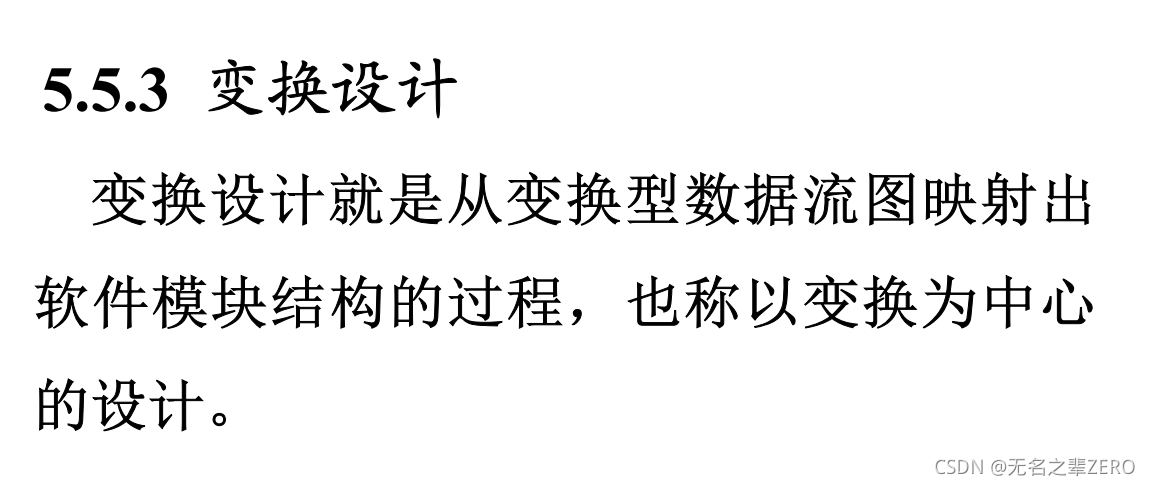

变换设计
变化中心都是直接下属模块，输入输出是从事务中心的边界向外辐射，从上向下

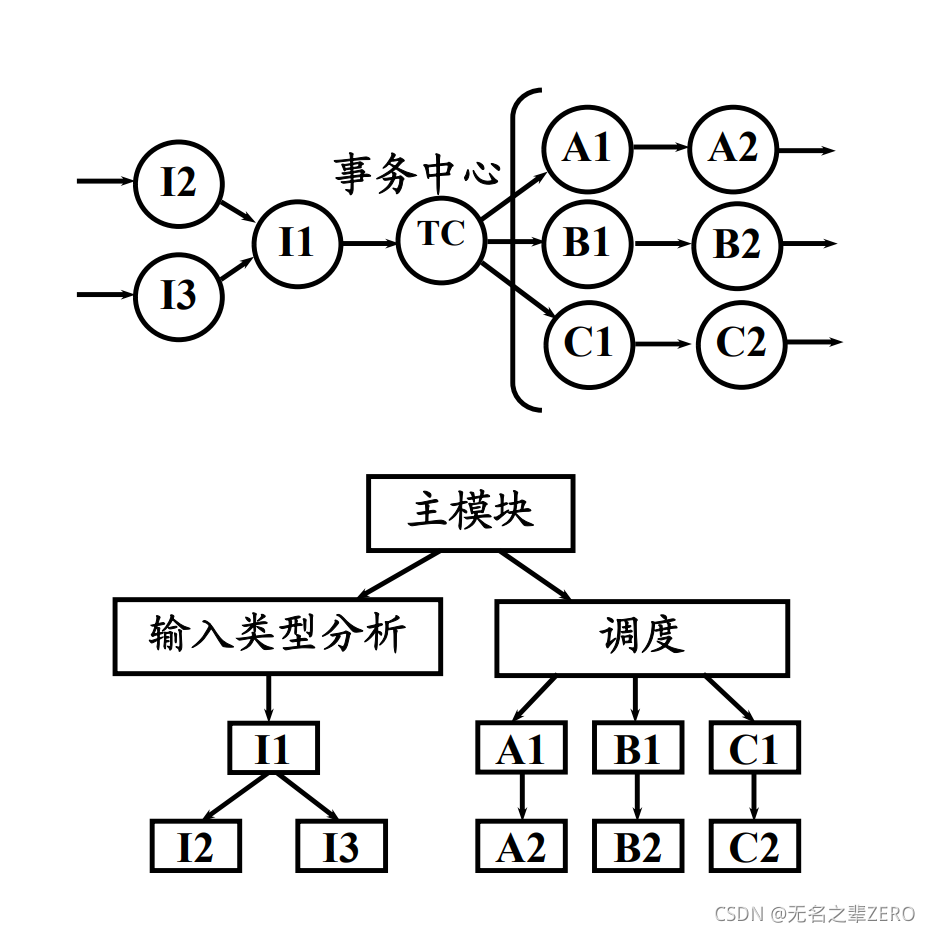

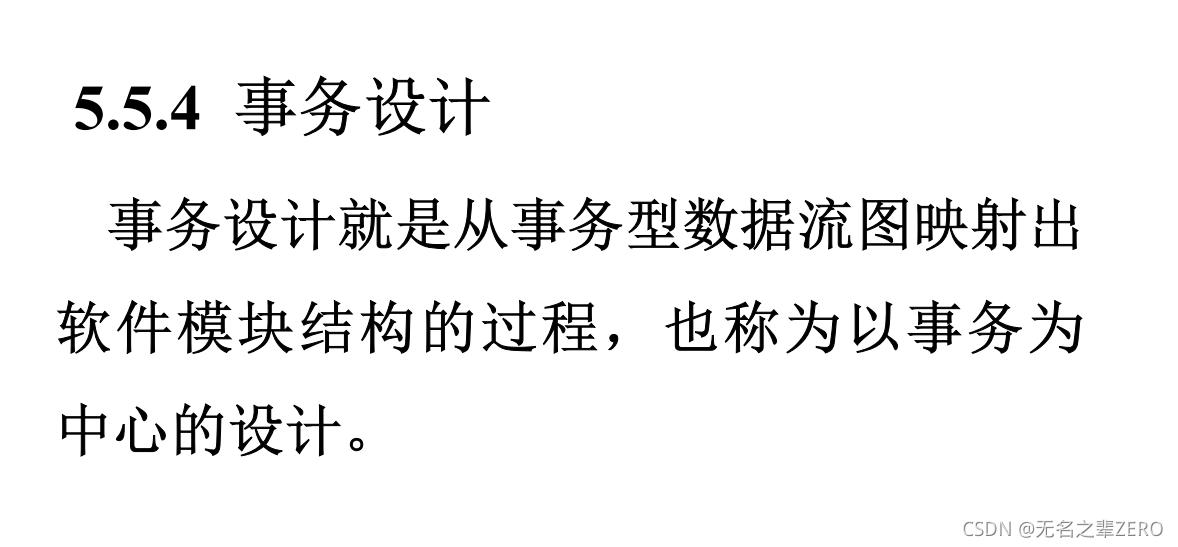

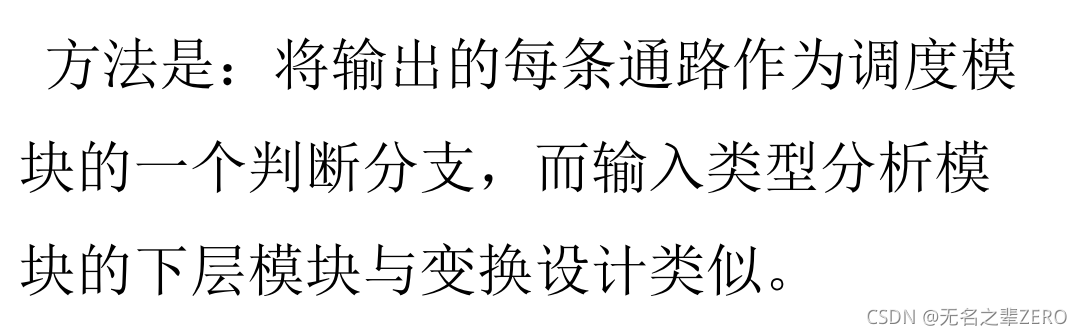

事务设计
