ZigBee3-1 系统睡眠唤醒

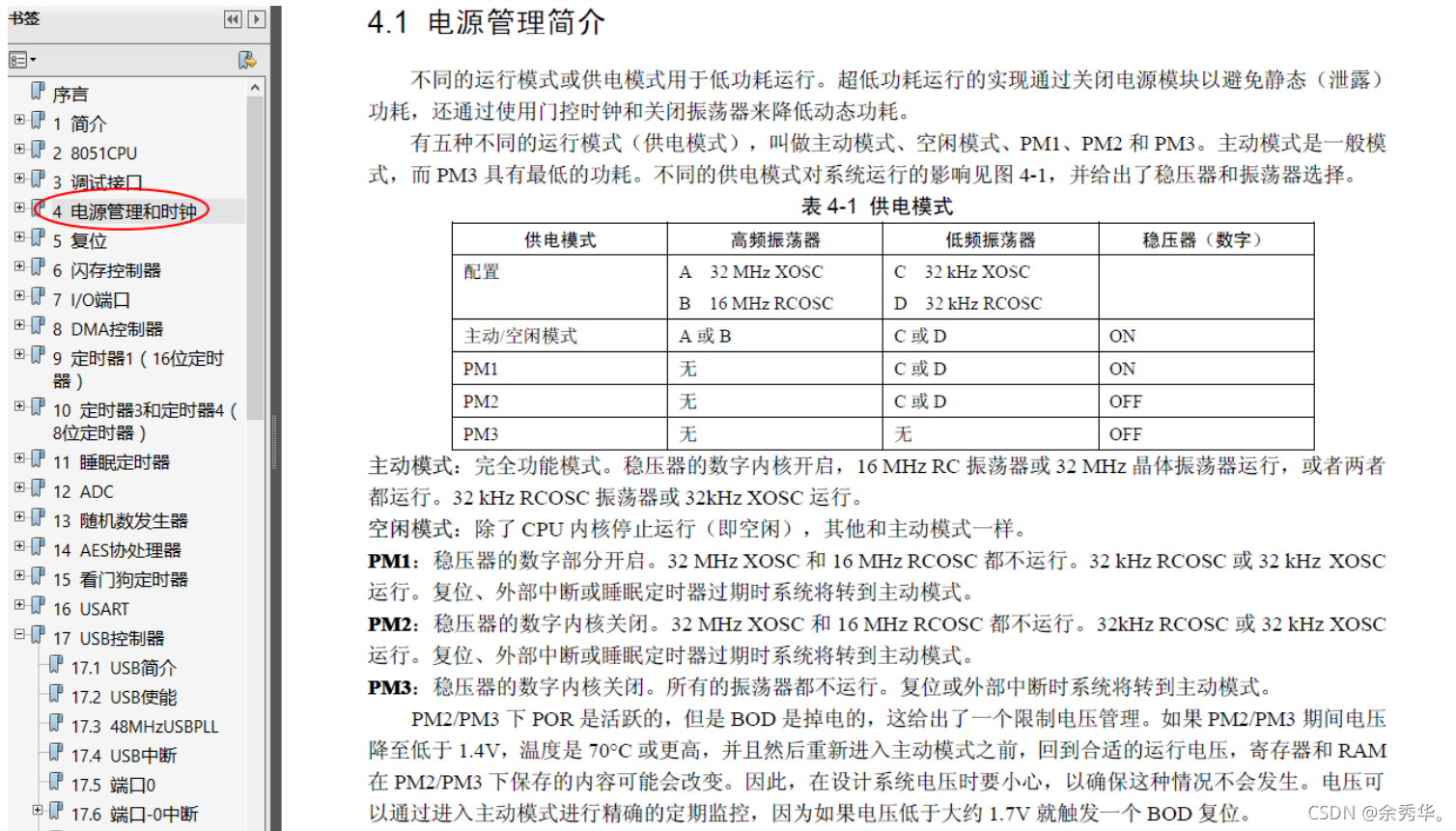

电源管理简介

在这里插入图片描述

系统睡眠唤醒–中断唤醒

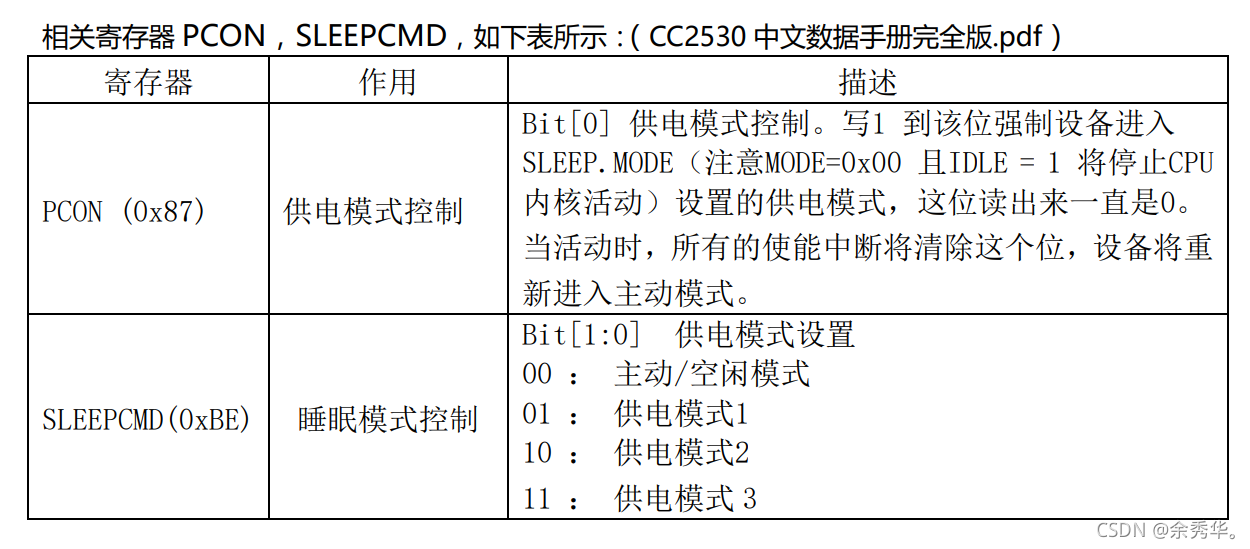

相关寄存器

在这里插入图片描述
睡眠定时器用于设置系统进入和退出低功耗睡眠模式之间的周期。还用于当系统进入低功耗模式后，维持MAC定时器(T2)的定时。其特性如下:长达24位定时计数器，运行在32768KHZ的工作频率。24位的比较器具有中断和DMA触发功能在PM2低功耗模式下运行.按照表格寄存器的内容，相关寄存器配置如下:

SLEEPCMD|=mode; //设置系统睡眠模式mode 取值为0、1、2、3
PCON = 0x01; //进入睡眠模式，通过中新唤醒
PCON = Ox00; //通过中断唤醒系统

源码分析

/****************************************************************************
* 文 件 名: main.c
* 作    者: Andy
* 修    订: 2013-01-09
* 版    本: 1.0
* 描    述: LED1闪烁3次后进入睡眠状态，通过按下按键S1产生外部中断进行唤醒
****************************************************************************/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int  uint;

#define LED1 P1_0            //P1.0口控制LED1
#define KEY1 P0_1            //P0.1口控制S1


/****************************************************************************
* 名    称: DelayMS()
* 功    能: 以毫秒为单位延时 16M时约为535,系统时钟不修改默认为16M
* 入口参数: msec 延时参数，值越大，延时越久
* 出口参数: 无
****************************************************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

/****************************************************************************
* 名    称: InitLed()
* 功    能: 设置LED灯相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitLed(void)
{
    P1DIR |= 0x01;           //P1.0定义为输出口
    LED1 = 0;                //LED1灯上电默认为熄灭
}

/****************************************************************************
* 名    称: InitKey()
* 功    能: 设置KEY相应的IO口,采用中断方式
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitKey()
{
    P0IEN |= 0x02;            // P0.1 设置为中断方式 1：中断使能
    PICTL |= 0x00;            //下降沿触发
    IEN1 |= 0x20;            //允许P0口中断;
    P0IFG = 0x00;            //初始化中断标志位
    EA = 1;                  //打开总中断
}

/****************************************************************************
* 名    称: SysPowerMode()
* 功    能: 设置系统工作模式
* 入口参数: mode等于0为PM0 1为PM1 2为PM2 3为PM3
* 出口参数: 无
****************************************************************************/
void SysPowerMode(uchar mode)
{
    if(mode < 4)
    {
        SLEEPCMD |= mode;    //设置系统睡眠模式
        PCON = 0x01;         //进入睡眠模式 ,通过中断唤醒
    }
    else
        PCON = 0x00;         //通过中断唤醒系统
}

/****************************************************************************
* 名    称: P0_ISR(void) 中断处理函数
* 描    述: #pragma vector = 中断向量，紧接着是中断处理程序
****************************************************************************/
#pragma vector = P0INT_VECTOR
__interrupt void P0_ISR(void)
{
    if(P0IFG > 0)
    {
        P0IFG = 0;           //清标志位
    }

    P0IF = 0;
    SysPowerMode(4);         //正常工作模式
}

/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)
{
    uchar i=0;

    InitLed();		         //设置LED灯相应的IO口
    InitKey();               //设置KEY相应的IO口

    while(1)
    {
        for (i=0; i<6; i++)  //LED1闪烁3次提醒用户将进入睡眠模式
        {
            LED1 = ~LED1;
            DelayMS(500);
        }

        SysPowerMode(3);     //进入睡眠模式PM3,按下按键S1中断唤醒系统
    }
}

系统睡眠唤醒–定时器唤醒

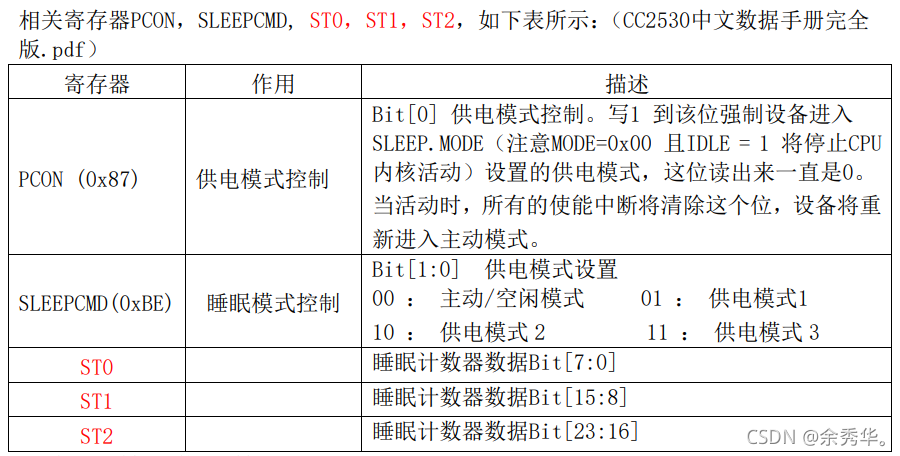

相关寄存器

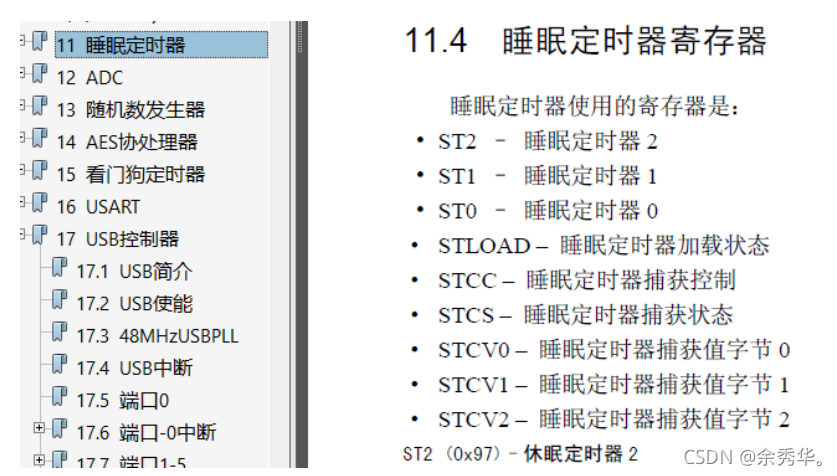

在这里插入图片描述
在这里插入图片描述
设置睡眠时间具体配置如下:

sleepTimer=STO;
sleepTimer=(ulong)ST1<< 8;
sleepTimer=(ulong)ST2<< 16;
sleepTimer += ((ulong)sec * (ulong)32768);
ST2 =(uchar)(sleepTimer >> 16);
ST1 = (uchar)(sleepTimer >>8);
STO=(uchar) sleepTimer;

配置完毕后sleepTimer与ST2<<16ST1<<8STO相差即为睡眠秒数

源码分析

/****************************************************************************
* 文 件 名: main.c
* 作    者: Andy
* 修    订: 2013-01-09
* 版    本: 1.0
* 描    述: 设置定时器让系统在设定的时间被唤醒,每次唤醒LED1闪烁3下提示用户
****************************************************************************/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int  uint;
typedef unsigned long ulong;

#define LED1 P1_0            //P1.0口控制LED1


/****************************************************************************
* 名    称: DelayMS()
* 功    能: 以毫秒为单位延时 16M时约为535,系统时钟不修改默认为16M
* 入口参数: msec 延时参数，值越大，延时越久
* 出口参数: 无
****************************************************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

/****************************************************************************
* 名    称: InitLed()
* 功    能: 设置LED灯相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitLed(void)
{
    P1DIR |= 0x01;           //P1.0定义为输出口
    LED1 = 0;                //LED1灯上电默认为熄灭
}

/****************************************************************************
* 名    称: SysPowerMode()
* 功    能: 设置系统工作模式
* 入口参数: mode等于0为PM0 1为PM1 2为PM2 3为PM3
* 出口参数: 无
****************************************************************************/
void SysPowerMode(uchar mode)
{
    if(mode < 4)
    {
        SLEEPCMD |= mode;    //设置系统睡眠模式
        PCON = 0x01;         //进入睡眠模式 ,通过中断唤醒
    }
    else
        PCON = 0x00;         //通过中断唤醒系统
}

/****************************************************************************
* 名    称: ST_ISR(void) 中断处理函数
* 描    述: #pragma vector = 中断向量，紧接着是中断处理程序
****************************************************************************/
#pragma vector = ST_VECTOR
__interrupt void ST_ISR(void)
{
    STIF = 0;          //清标志位
    SysPowerMode(4);   //进入正常工作模式
}

/****************************************************************************
* 名    称: SysPowerMode()
* 功    能: 初始化休眠定时器,设定后经过指定时间自行唤醒
* 入口参数:
* 出口参数: 无
****************************************************************************/
void InitSleepTimer(void)
{
    ST2 = 0X00;
    ST1 = 0X0F;
    ST0 = 0X0F;
    EA = 1;     //开中断
    STIE = 1;   //睡眠定时器中断使能 0： 中断禁止     1： 中断使能
    STIF = 0;   //睡眠定时器中断标志 0： 无中断未决   1： 中断未决
}

/****************************************************************************
* 名    称: Set_ST_Period()
* 功    能: 设置睡眠时间
* 入口参数: sec 睡眠时间
* 出口参数: 无
****************************************************************************/
void Set_ST_Period(uint sec)
{
    ulong sleepTimer = 0;

    sleepTimer |= ST0;
    sleepTimer |= (ulong)ST1 <<  8;
    sleepTimer |= (ulong)ST2 << 16;
    sleepTimer += ((ulong)sec * (ulong)32768);
    ST2 = (uchar)(sleepTimer >> 16);
    ST1 = (uchar)(sleepTimer >> 8);
    ST0 = (uchar) sleepTimer;
}


/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)
{
    uchar i=0;

    InitLed();		         //设置LED灯相应的IO口
    InitSleepTimer();        //初始化休眠定时器

    while(1)
    {
        for (i=0; i<6; i++)  //LED1闪烁3次提醒用户将进入睡眠模式
        {
            LED1 = ~LED1;
            DelayMS(500);
        }

        Set_ST_Period(5);   //设置睡眠时间,睡眠5秒后唤醒系统
        SysPowerMode(2);    //重新进入睡眠模式PM2
    }
}
