风光储VSG直流微电网，VSG控制。

风光储、风光储VSG并网直流微电网simulink模型。
系统由光伏发电系统、风力发电系统、储能系统、逆变器VSR采用VSG控制+LC滤波器+电网构成。
光伏系统采用扰动观察法实现mppt控制，经过boost电路并入母线；
风机采用最佳叶尖速比实现mppt控制，风力发电系统中pmsg采用零d轴控制实现功率输出，通过三相电压型pwm变换器整流并入母线；
储能系统通过双向DCDC变换器并入母线，并采用电压外环电流内环控制实现功率双向流动和控制直流母线电压稳定。
并网逆变器VSR采用VSG控制，在分布式电源输入功率波动和负载突变时均可维持Pref为额定值不变，Pref=20Kw。

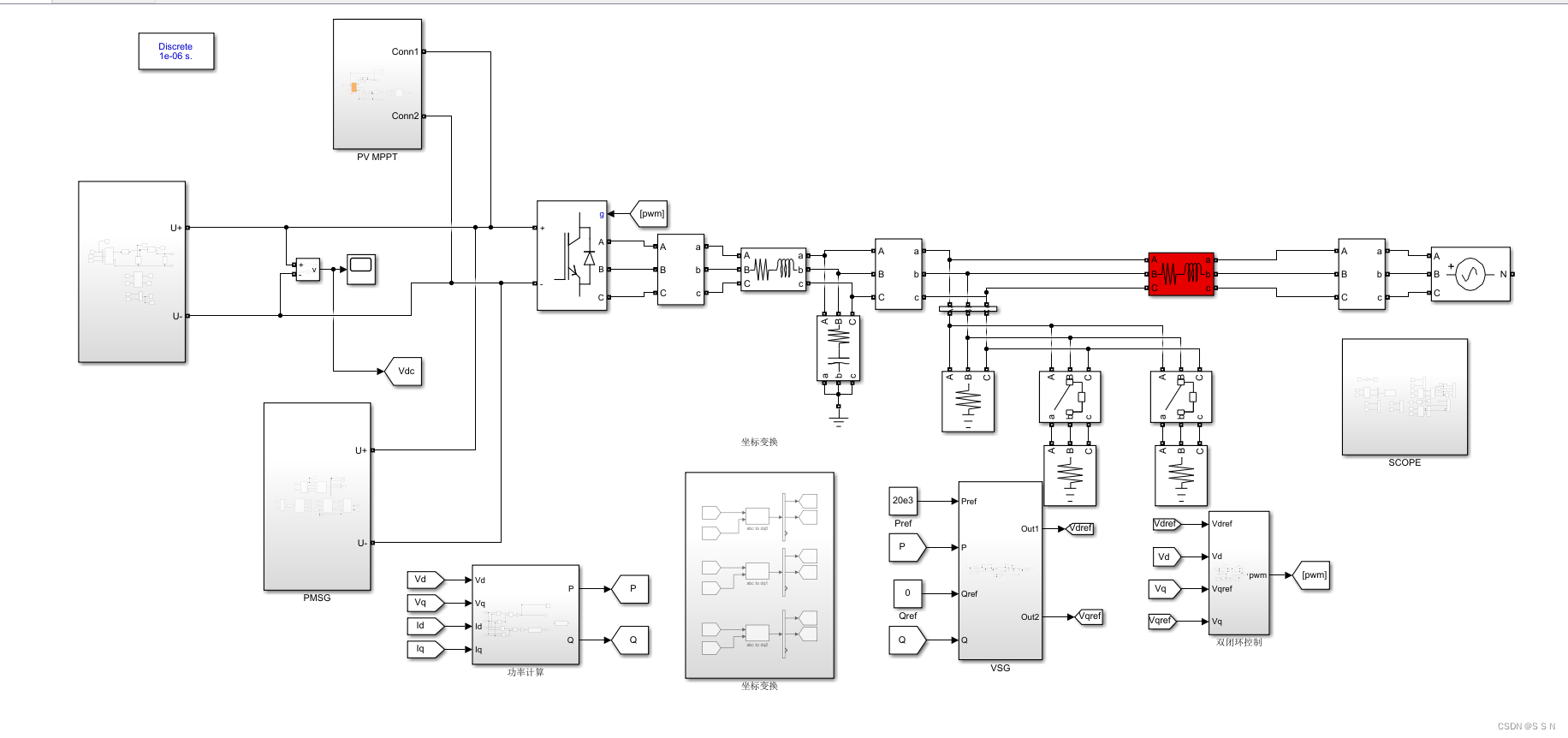

图一系统仿真模型
图二光伏、风电、储能输出功率

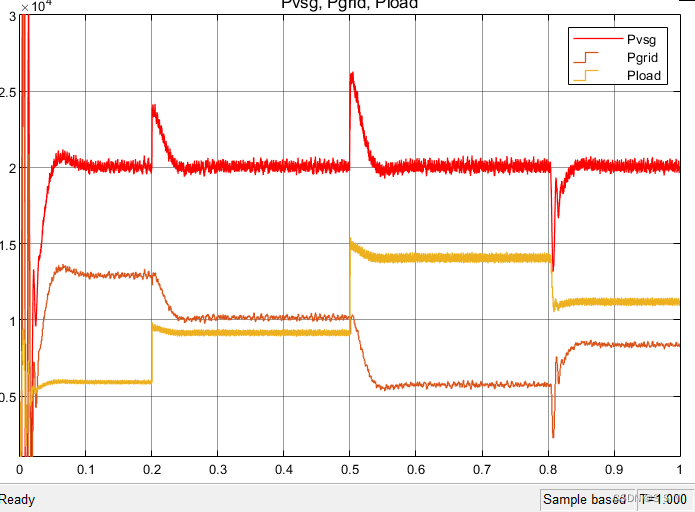

图三VSG、并网功率P和负载功率

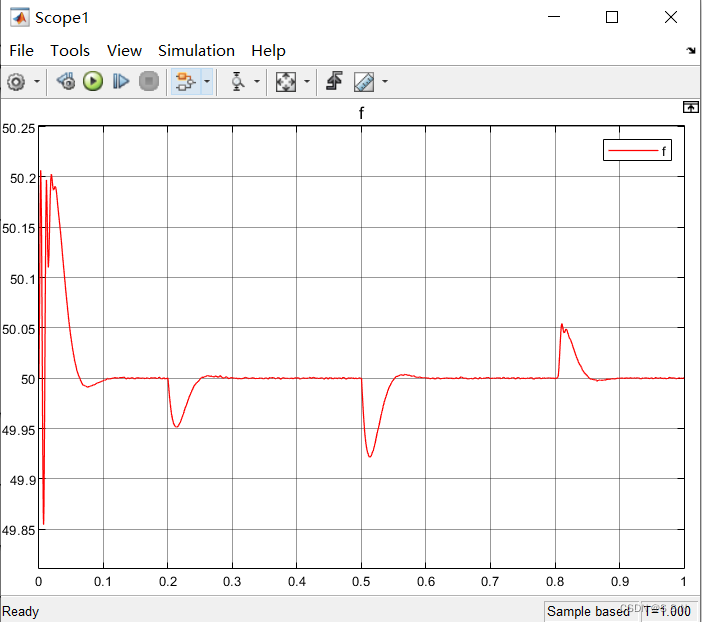

图四系统频率f

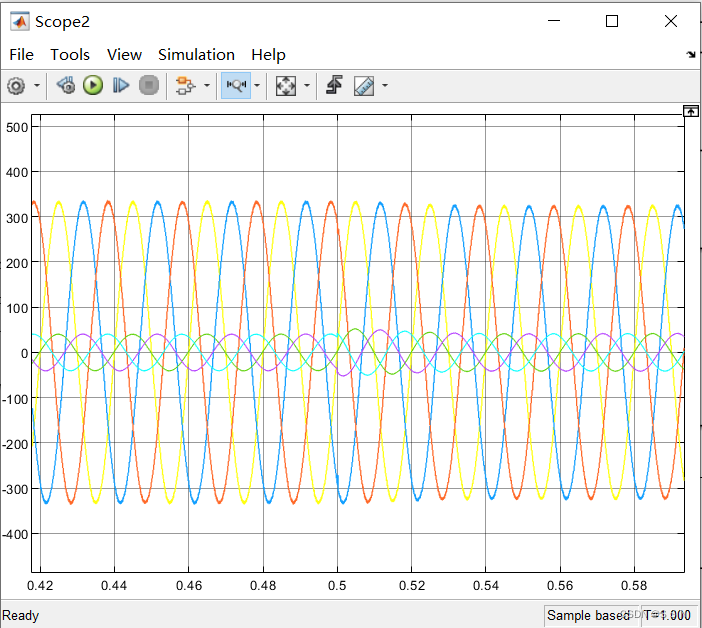

图五VSG输出三相电压电流

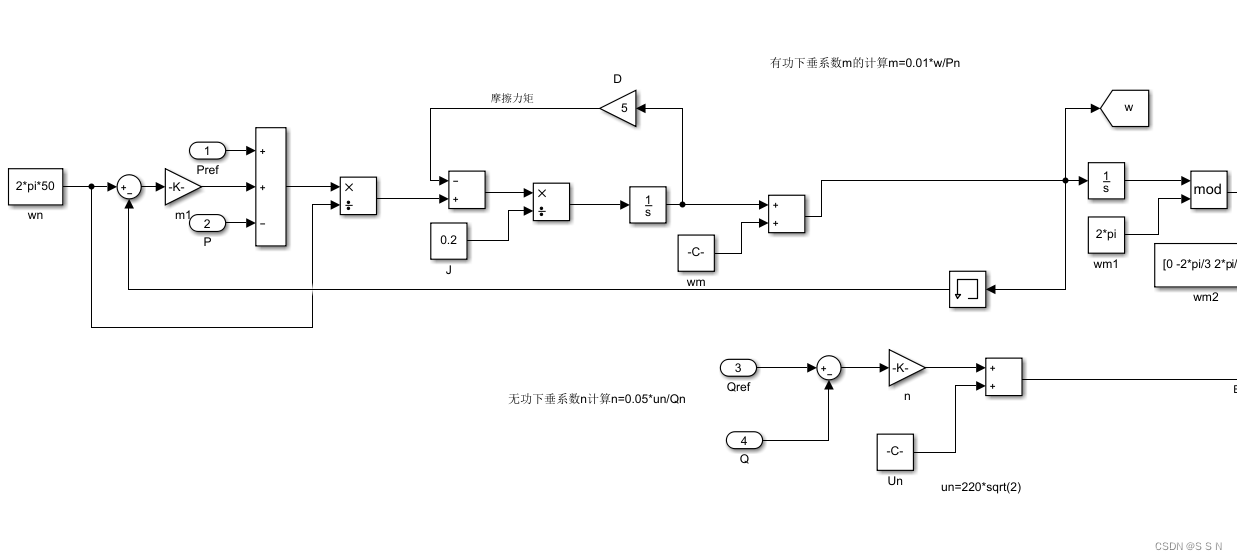

图六VSG控制

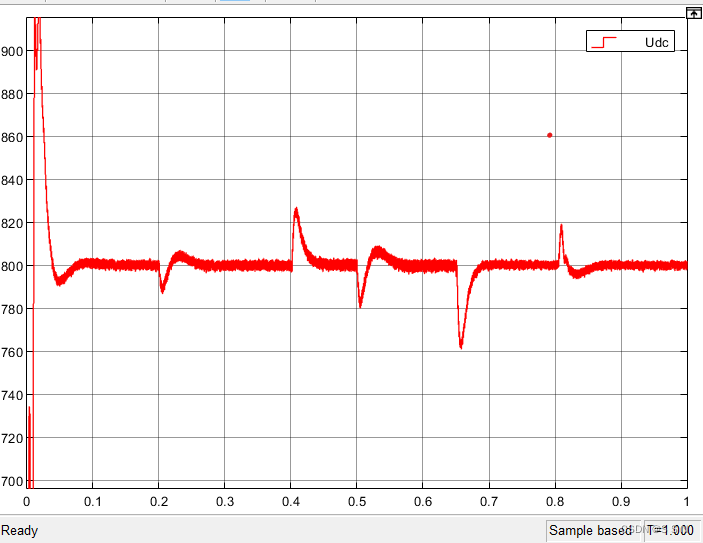

图七直流母线电压
