全加器/全减器/全加减器

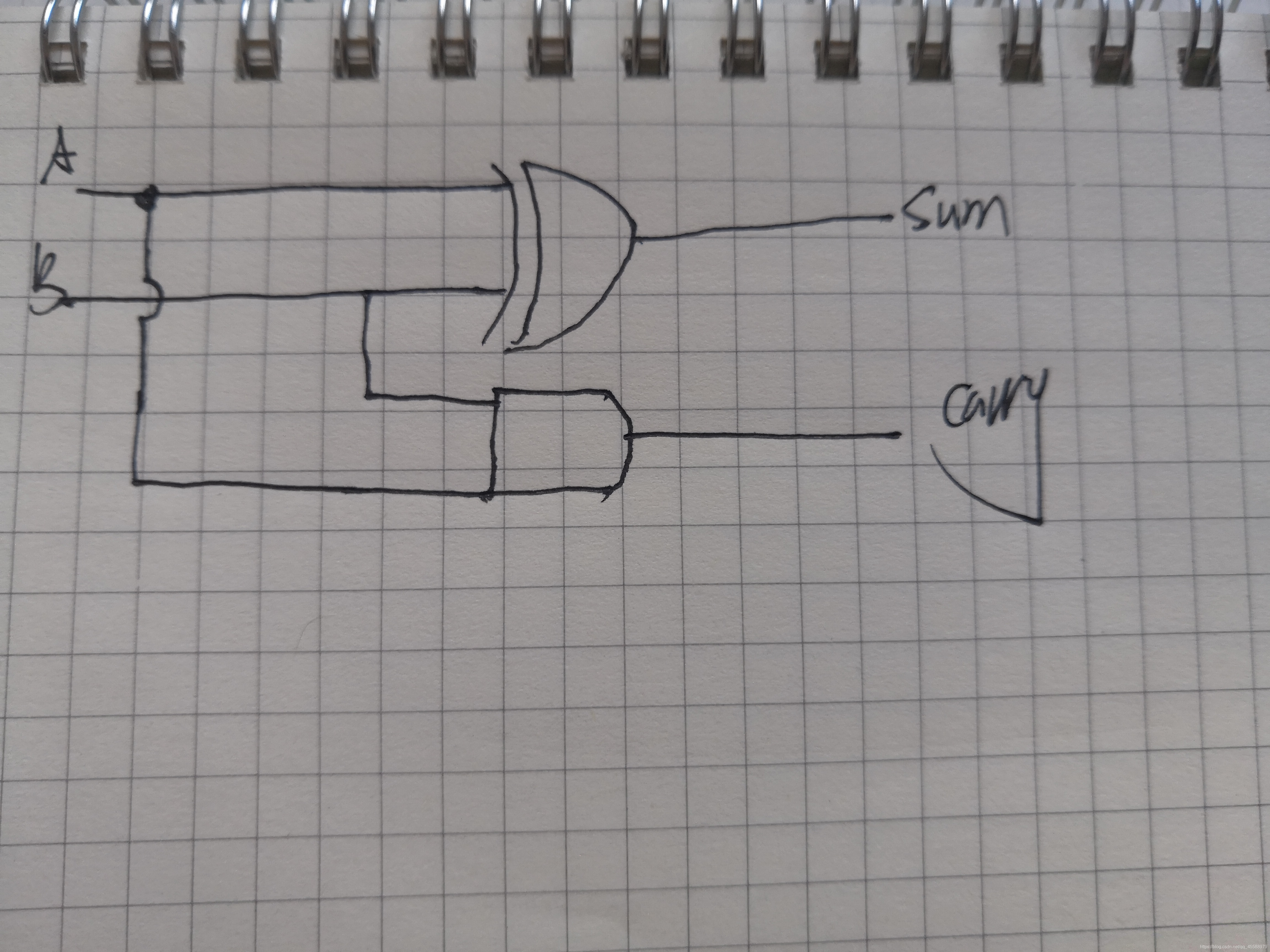

一位半加器：
通过与非或门运算
在这里插入图片描述
在这里插入图片描述

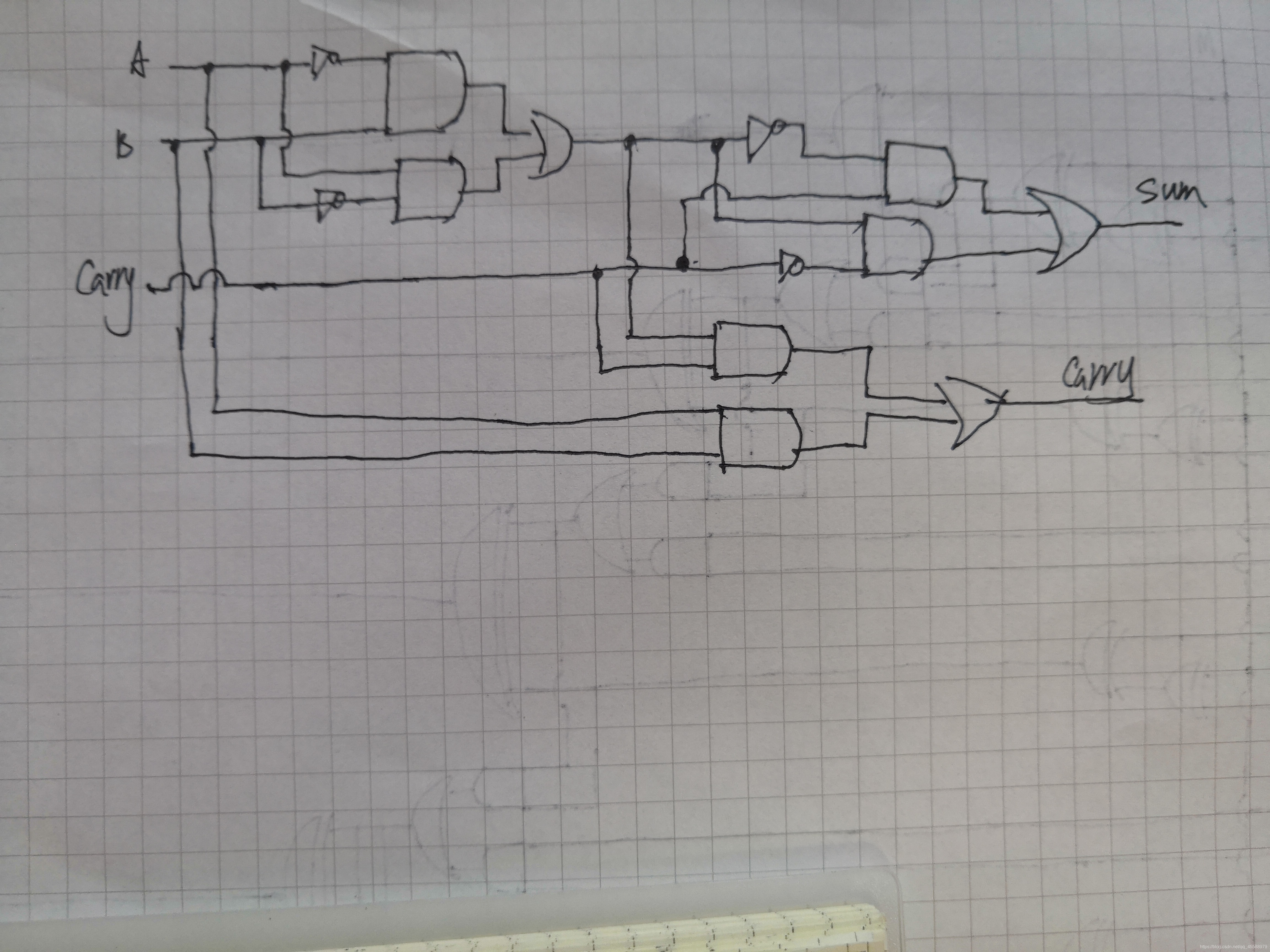

一位全加器
加入一个从低位进制数carry（左边那个）
在这里插入图片描述

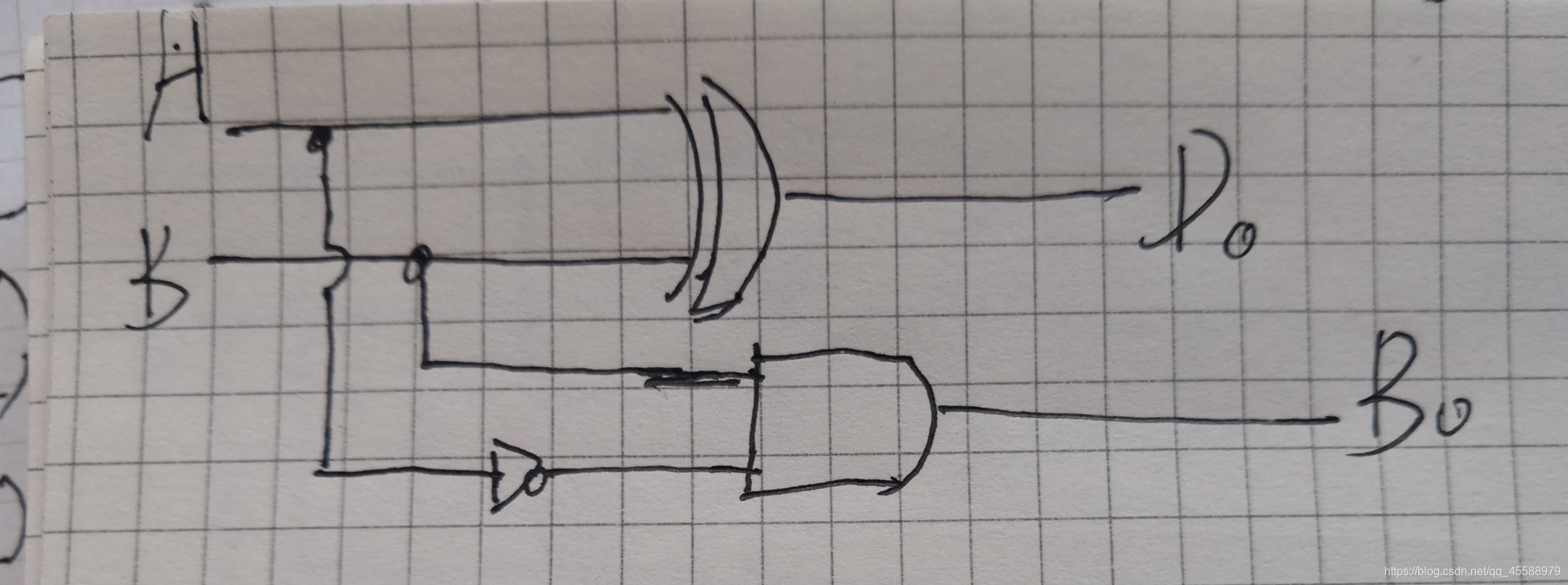

一位半减器
比半加器多一个非门
在这里插入图片描述
在这里插入图片描述

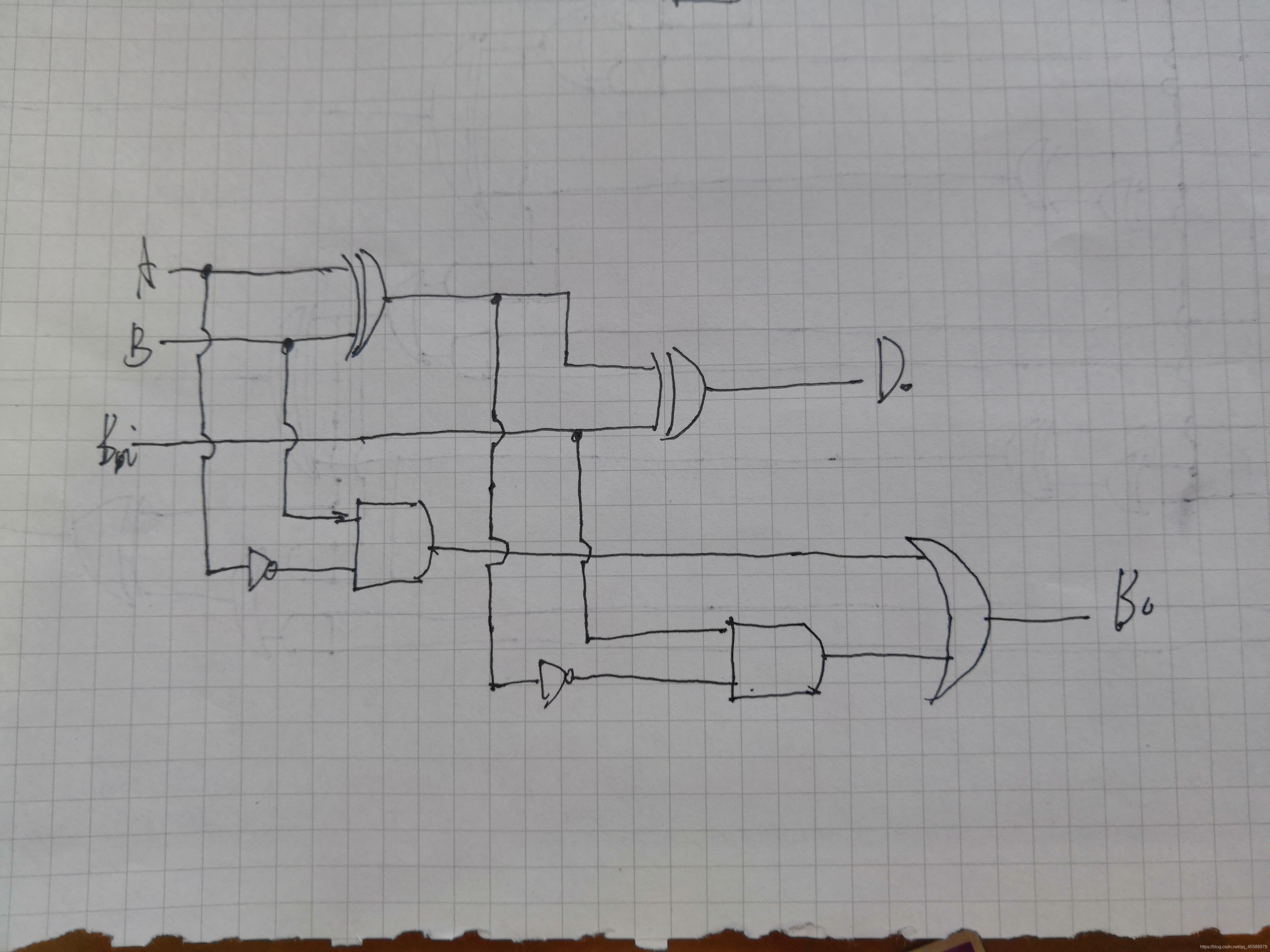

一位全减器
A、B、Bi的与非门判断是否有进位
在这里插入图片描述

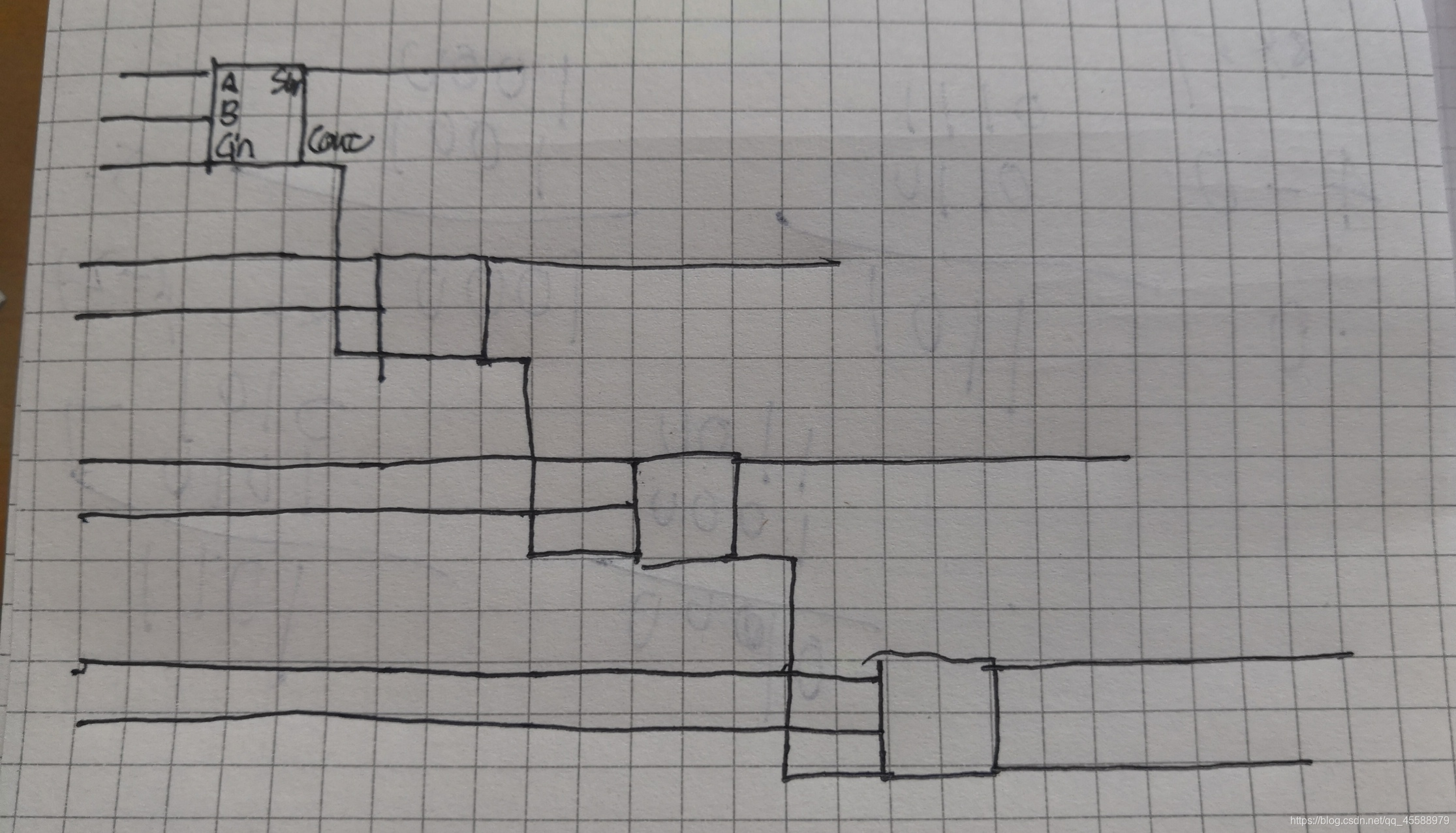

四位器连接方式
在这里插入图片描述

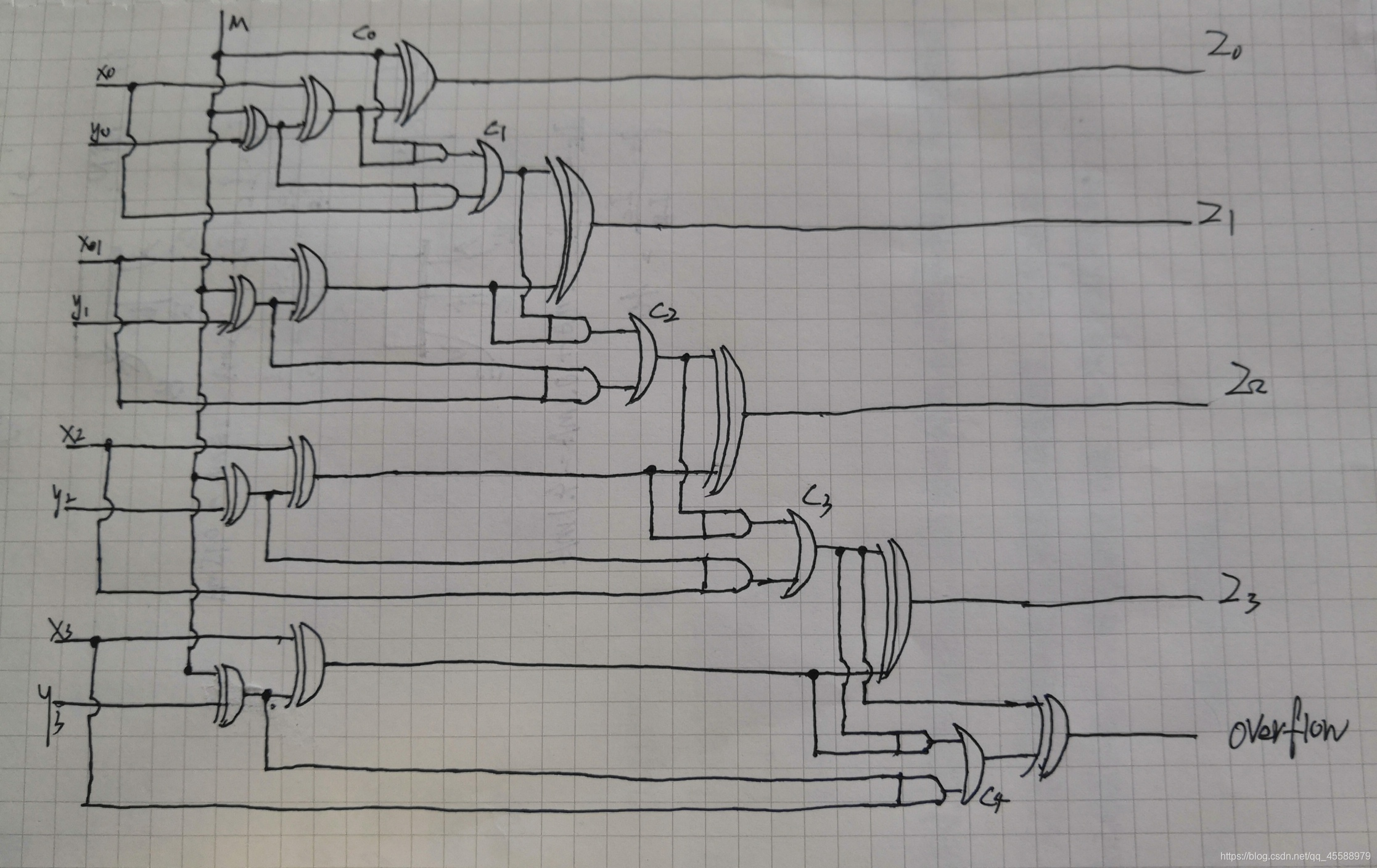

四位全加减器
行波借位减法器的规则D＝X-Y＝X+（～Y+1）
在这里插入图片描述
