华为MSTP+VRRP

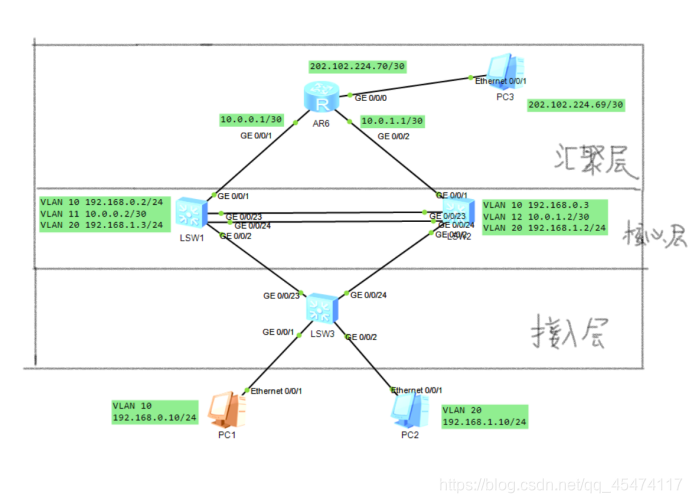

【项目拓扑】
在这里插入图片描述

如图，PC1、PC2是企业内网的主机，分别属于VLAN10和VLAN20，LSW1和LSW2之间的g0/0/23口和g0/0/24口之间形成链路聚合。AR1是企业边界路由器，用于和外网通信。AR1、LSW1和LSW2之间运行RIP协议。LSW1、LSW2和LSW3之间运行MSTP协议。要让PC1、PC2出去和回来的流量方向一致，且形成第一跳网关冗余，且负载均衡。如下是配置。

本次实验用到的技术有：VLAN TRUNK RIP MSTP VRRP
【项目要求】
1、创建VLAN10、20 将相应的PC加入LSW3相应的接口，并把其与LSW1、2相连的接口设置为trunk链路
2、在LSW1和LSW2上分别添加VLAN 10 11 20与 VLAN 10 12 20，并将LSW1和LSW2 的GE0/0/1接口分别加入VLAN 11与VLAN 12并且给两个三层交换机的三个VLAN配置IP地址
3、首先配置LSW1和LSW2的链路聚合，然后在AR1、LSW1、LSW2上配置RIP配置协议使其通信
4、配置MSTP与VRRP完成网络规划

实施步骤：
1、配置路由器IP地址与RIP路由协议
AR 1根据图示配置IP地址

[AR1]interface GigabitEthernet0/0/0
[AR1-GigabitEthernet0/0/0]ip address 202.102.224.70 255.255.255.252

[AR1]interface GigabitEthernet0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.0.0.1 255.255.255.252

[AR1]interface GigabitEthernet0/0/2
[AR1-GigabitEthernet0/0/2]ip address 10.0.1.1 255.255.255.252

配置RIP协议
[AR1]rip 启动RIP协议
[AR1-rip-1] version 2 启动版本2
[AR1-rip-1]undo summary 关闭自动汇总
[AR1-rip-1]network 10.0.0.0 宣告直连网络
[AR1-rip-1]network 202.102.224.0

2、配置三层交换VLAN 、trunk、VLAN端口IP与链路聚合
LSW1
[LSW1]vlan batch 10 11 20 创建VLAN
[LSW1]int g 0/0/1
[LSW1-
