stm32学习记录-7.1iic驱动0.96寸oled

目录

背景知识

一.iic

二.0.96寸oled

配置流程

使用流程

代码

---

 源码仓库链接;stm32 learning code: 记录stm32学习过程，源代码 (gitee.com)

背景知识

1.GPIO输入输出（IO口配置）

一.iic

iic是同步、半双工，带数据应答，支持总线挂载多设备。

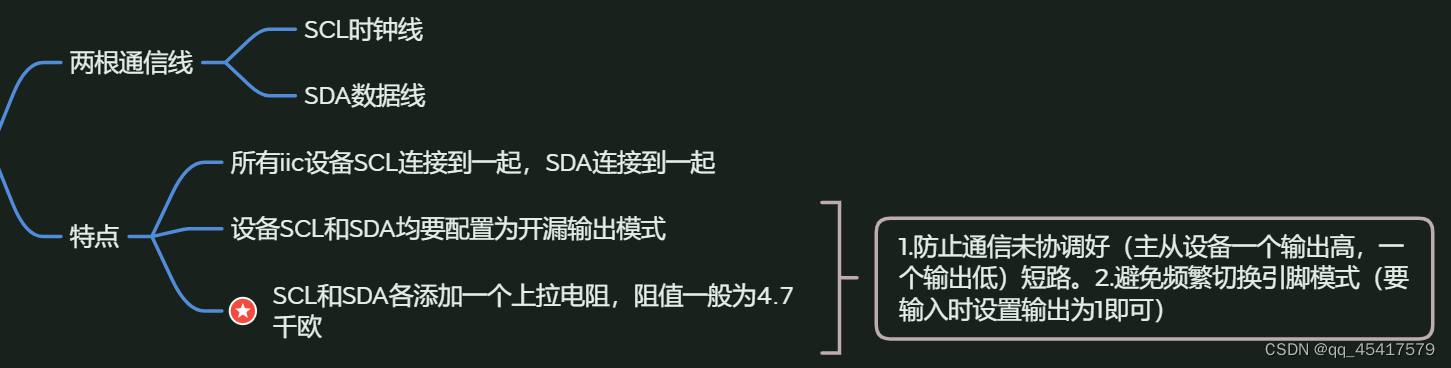

硬件电路

关键概念说明

由于iic中时钟线和数据线都都配置为开漏输出模式，外接上拉电阻，所以空闲时SCL和SDA都为高电平。

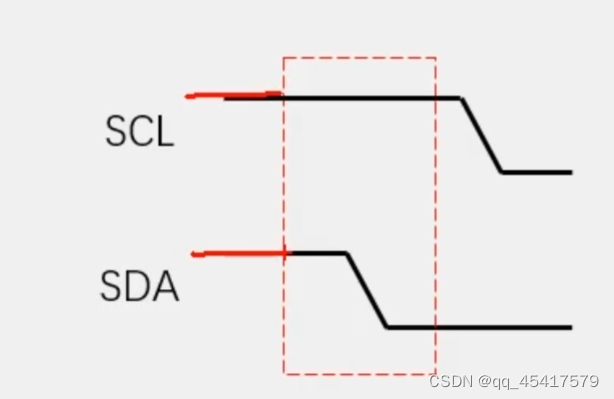

1.起始信号：SCL高电平期间，SDA从高电平变为低电平，只能是主机产生。

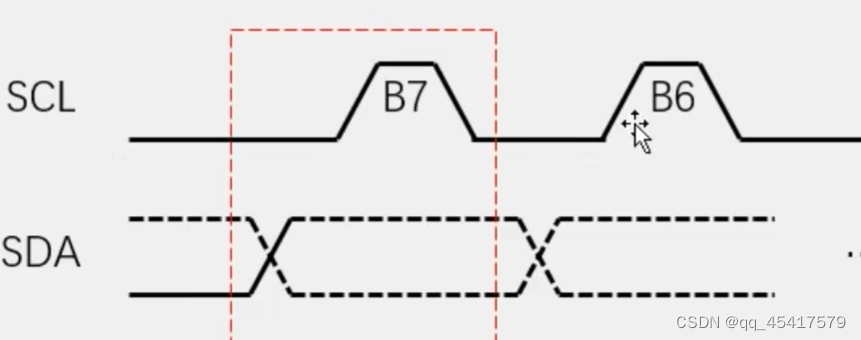

2.发送一个字节：SCL低电平期间，主机机将数据依次放到SDA线上（高位先行，与串口相反），从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化（否则就变成了启停信号），依次循环8次，即可发送一个字节。

3.接收一个字节： SCL低电平期间（设置为开漏模式时，主机SDA要置1释放数据线），从机将数据依次放到SDA线上（高位先行，与串口相反），主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化（否则就变成了启停信号），依次循环8次，即可接收一个字节（主机在接收前，需要释放SDA，输出设置为1）。主机一般上升沿读取数据，从机下降沿以后就准备下一位数据。

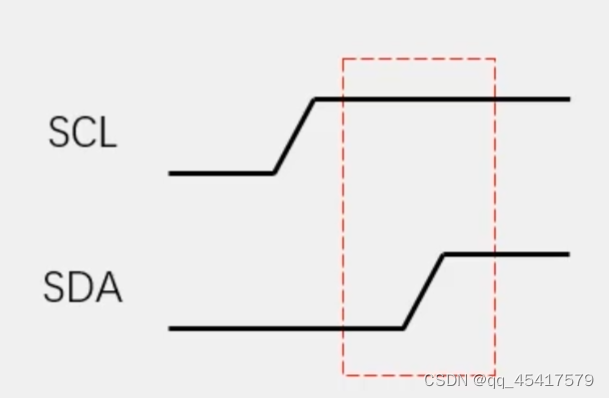

4.终止信号：SCL高电平期间，SDA从低电平变为高电平。SCL高电平期间，SDA从低电平变为高电平。

5.发送应答：主机在接收完成一个字节之后，在下一个时钟发送一位数据，数据0表示应答（空闲的时候为高电平，所以低电平是有反馈的结果），数据1表示非应答。

6.接收应答：主机在发送完成一个字节之后，在下一个时钟发接收一位数据，数据0表示应答，数据1表示非应答（主机在接收之前，需要释放SDA）。

通信流程

从设备有多个寄存器时，设备将多个寄存器放到一个队列中，通过一个指针指向读写寄存器位置，每次读写数据后，该指针会自动加一，所以一次读写多个数据时，会自动依次读写后续寄存器数据

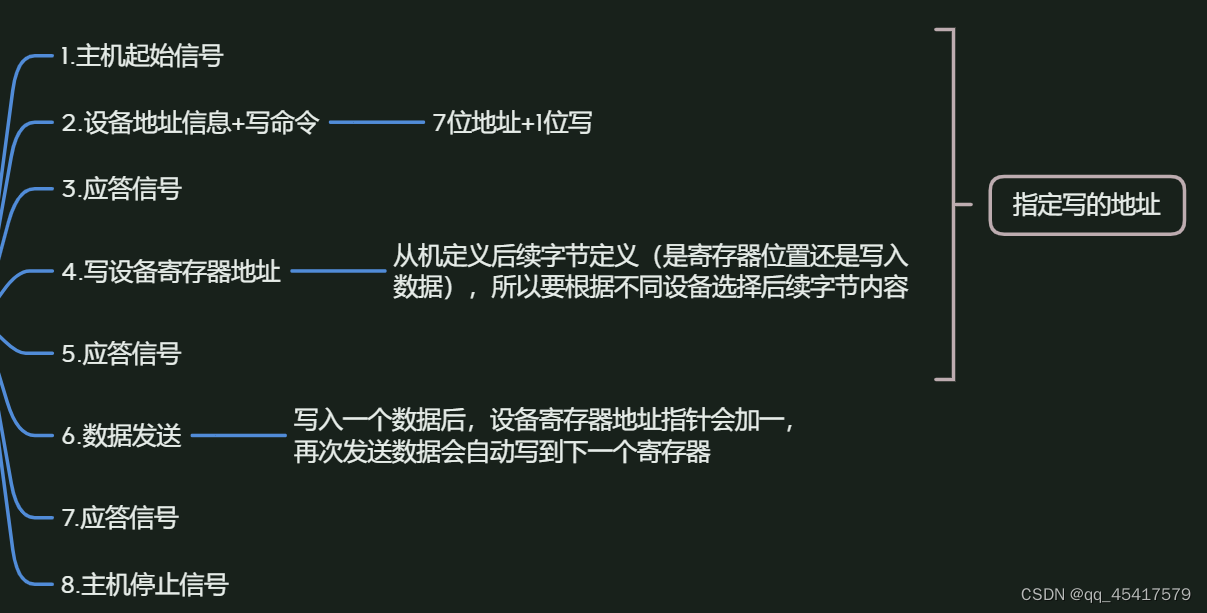

1.指定地址写（指定设备，指定寄存器写入数据）

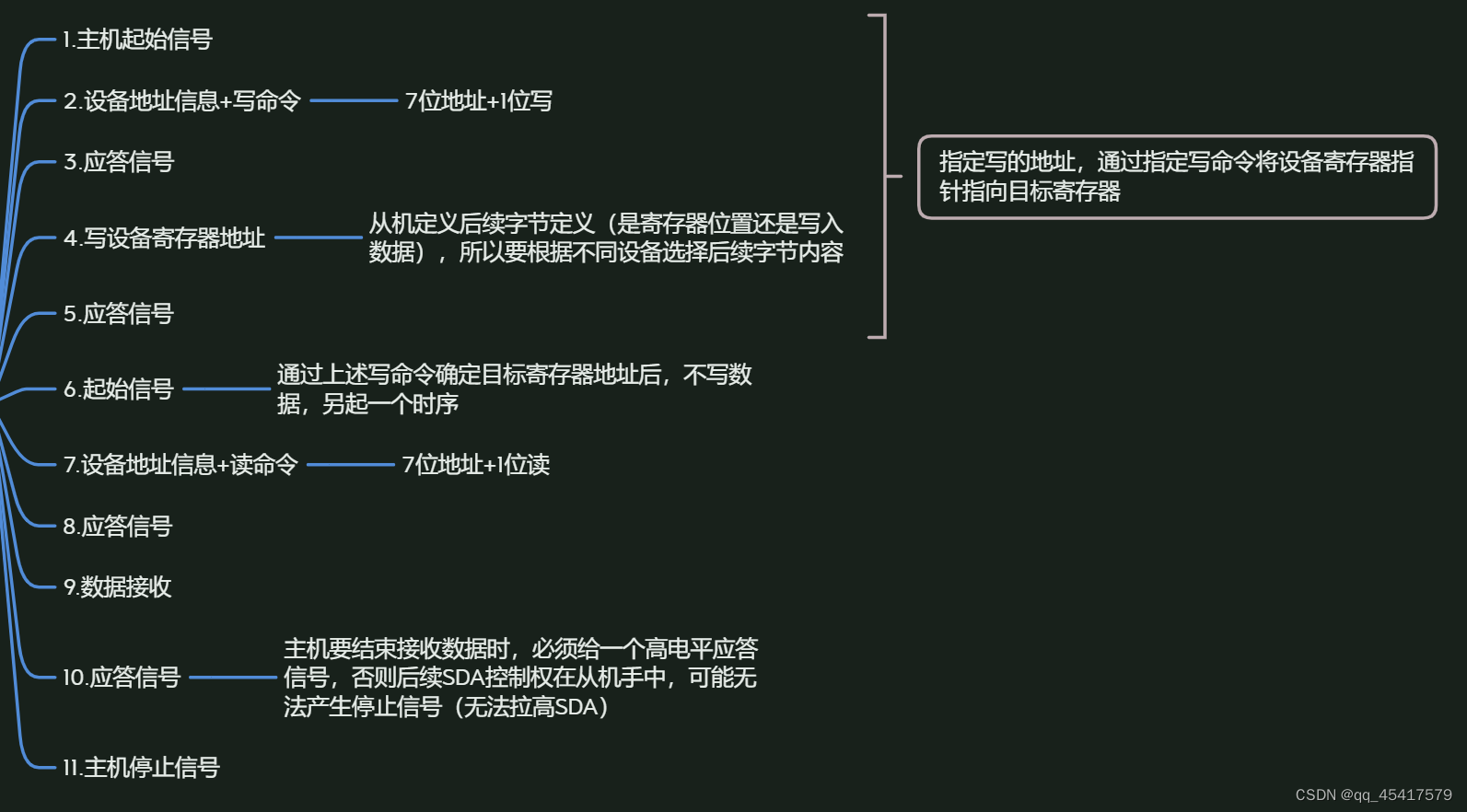

2.指定地址读（指定设备，读取指定寄存器数据）：先通过写命令，指定设备目标寄存器，再通过读命令获取指定寄存器数据

第十步主机的应答信号为非应答信号（高电平1）

二.0.96寸oled

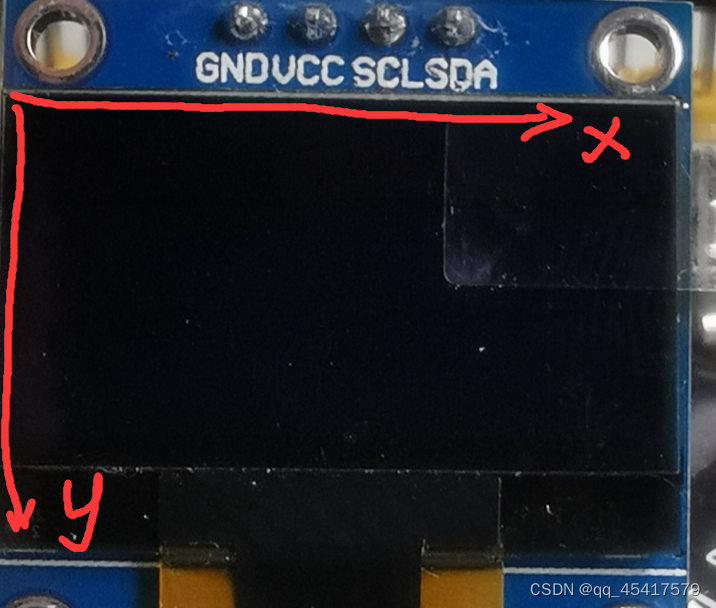

分辨率128*64，显示确定坐标时，原点为左上角，y轴是向下的。长（x轴）128个像素点。宽（y轴）64个像素点。 宽度方向被均分为8块，每块称为一页，一页中有128个字节，每个字节就对应宽方向的8个像素点。

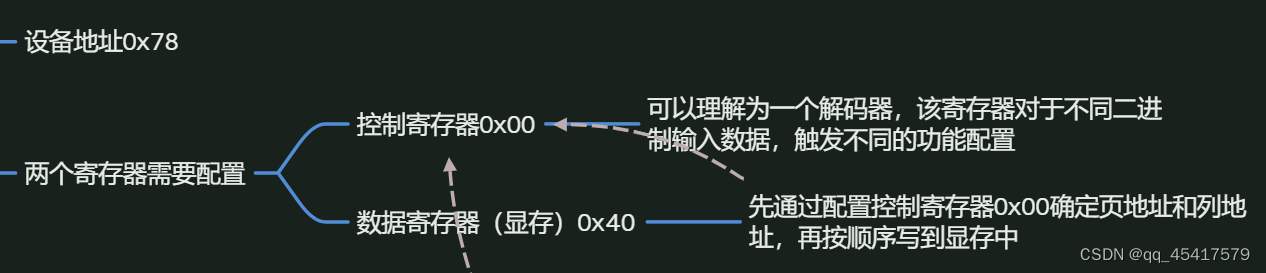

关键参数说明

配置流程

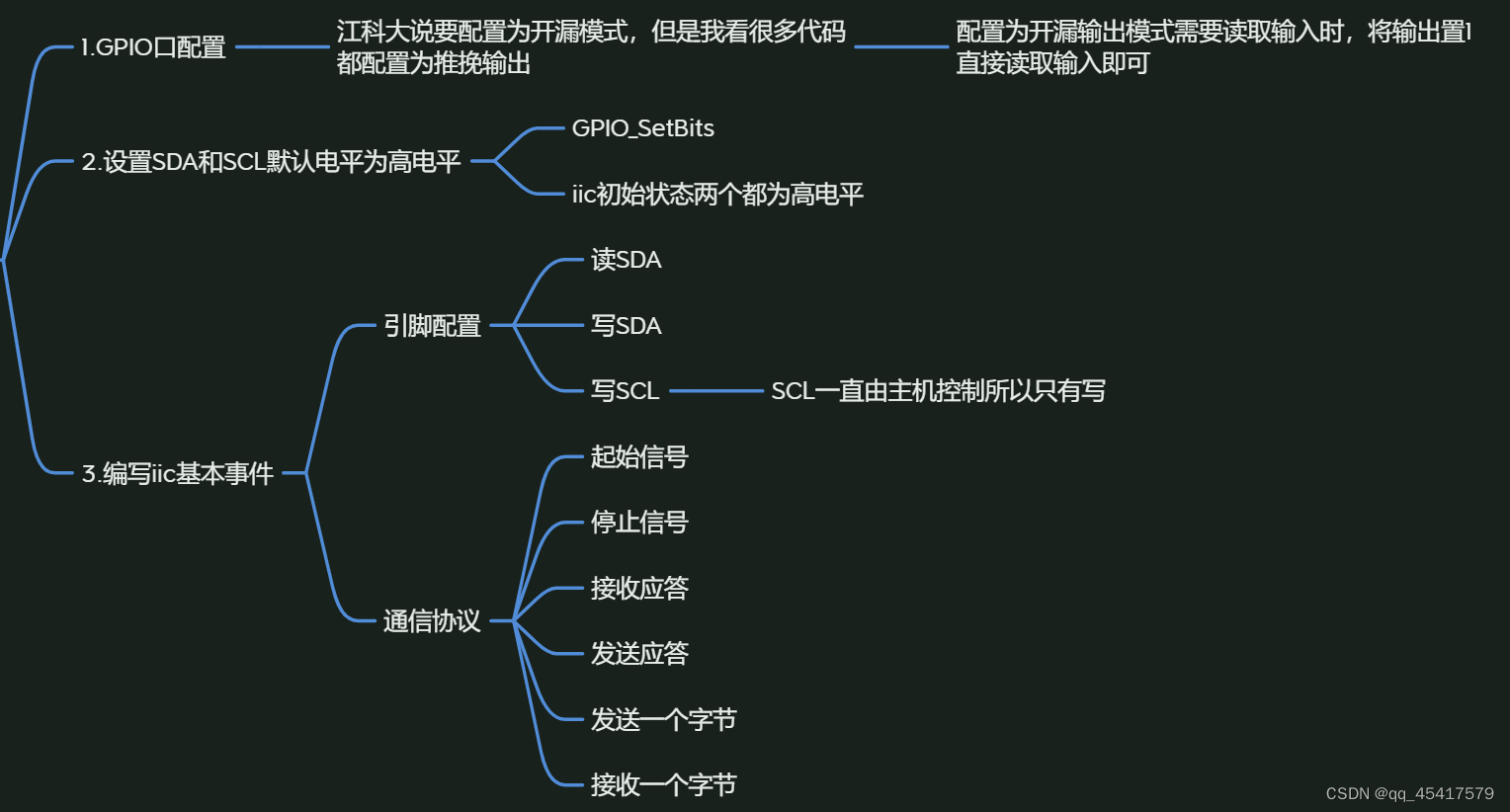

iic配置流程

oled配置

1.iic配置

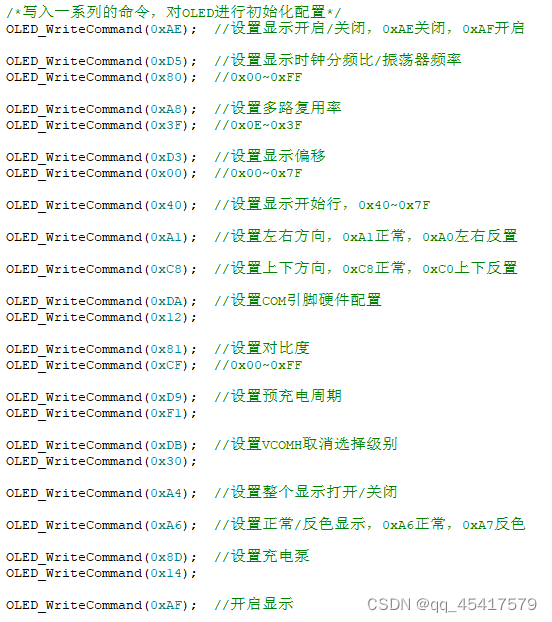

2.配置控制寄存器0x00：按照官方配置即可

使用流程

硬件连接

oled-SCL->PB8
oled-SDA->PB9
oled-3V3->3V3
oled-GND->GND

iic使用流程如上通信流程说明

oled使用流程

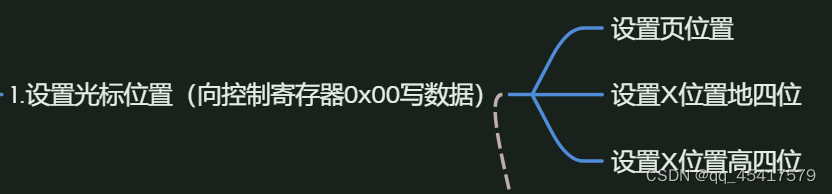

1.设置光标位置（向控制寄存器0x00写数据），像素点坐标系中，写数据起始位置。每一次都是显存全部数据重写，太费时间了。

光标位置设置三部分

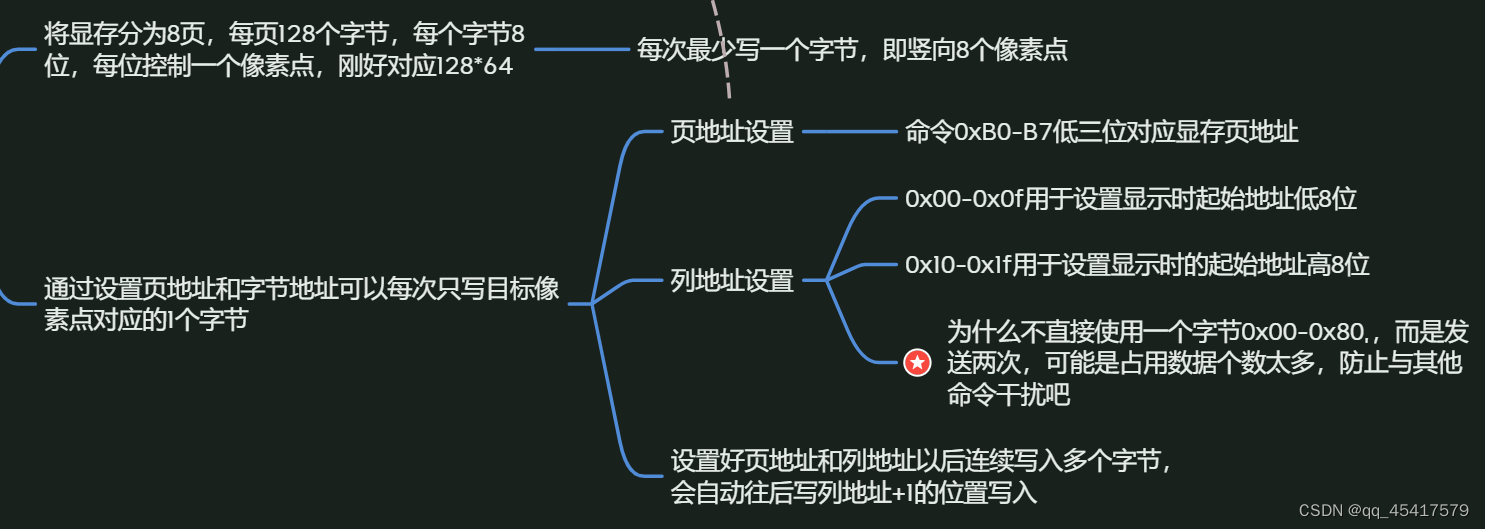

位置说明

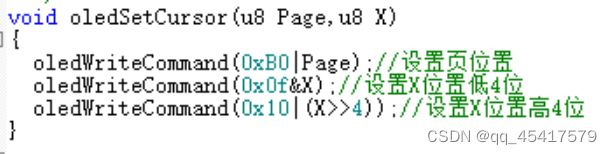

实际代码

2.写数据（向数据寄存器0x40写数据）

代码

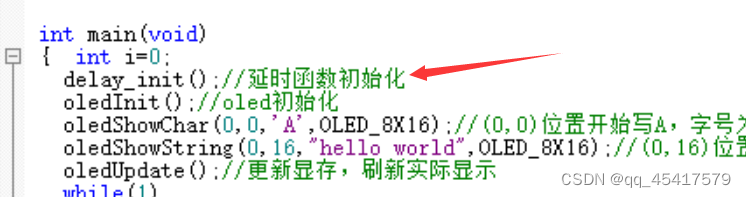

通过iic使0.96寸oled显示屏字符串

iic.c

#include "iic.h"
#include "delay.h"

void iicInit(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;//1.创建gpio配置结构体
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//2.使能gpiob时钟

	//3.配置gpio口基本属性
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_OD;//开漏输出
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_8;//GPIOB8为iic的scl
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//速度为50mhz
	GPIO_Init(GPIOB,&GPIO_InitStructure);//4.初始化


	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9;//GPIOB9为iic的SDA
	GPIO_Init(GPIOB,&GPIO_InitStructure);//初始化

	GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9);//初始情况SDA/SCL为高电平
}

/*引脚配置3个函数*********************/

/**
  * 函    数：写SCL高低电平
  * 参    数：要写入SCL的电平值，范围：0/1
  * 返 回 值：无
  * 说    明：当上层函数需要写SCL时，此函数会被调用
  *           用户需要根据参数传入的值，将SCL置为高电平或者低电平
  *           当参数传入0时，置SCL为低电平，当参数传入1时，置SCL为高电平
  */

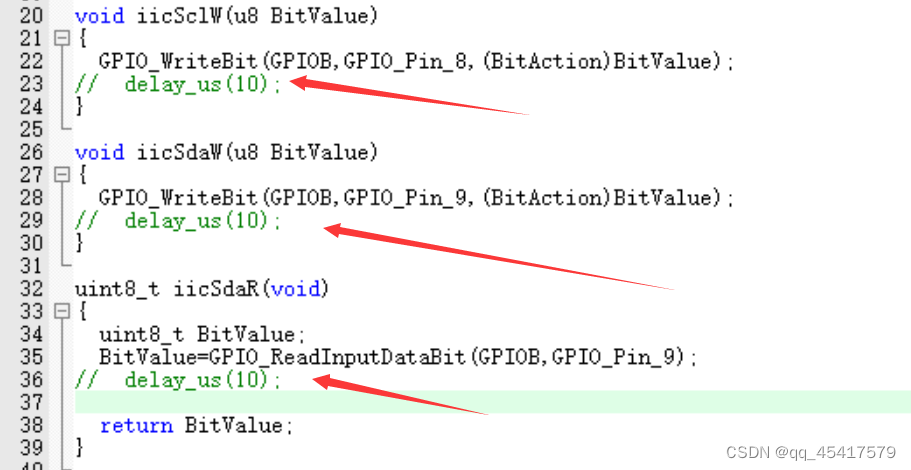

void iicSclW(u8 BitValue)
{
	GPIO_WriteBit(GPIOB,GPIO_Pin_8,(BitAction)BitValue);//根据BitValue，设置SCL引脚的电平
//	delay_us(10);
}

/**
  * 函    数：写SDA高低电平
  * 参    数：要写入SDA的电平值，范围：0/1
  * 返 回 值：无
  * 说    明：当上层函数需要写SDA时，此函数会被调用
  *           用户需要根据参数传入的值，将SDA置为高电平或者低电平
  *           当参数传入0时，置SDA为低电平，当参数传入1时，置SDA为高电平
  */
void iicSdaW(u8 BitValue)
{
	GPIO_WriteBit(GPIOB,GPIO_Pin_9,(BitAction)BitValue);//根据BitValue，设置SDA引脚的电平
//	delay_us(10);
}

/**
  * 函    数：读SDA高低电平
  * 参    数：无
  * 返 回 值：读出SDA的电平值，范围：0/1
  * 说    明：当上层函数需要读SDA时，此函数会被调用
  */
uint8_t iicSdaR(void)
{
	uint8_t BitValue;
	BitValue=GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_9);//读取SDA电平
//	delay_us(10);

	return BitValue;
}

/*通信协议6个函数*********************/

/**
  * 函    数：I2C起始
  * 参    数：无
  * 返 回 值：无
  */
void iicStart(void)
{
	iicSdaW(1);//释放SDA，确保SDA为高电平
	iicSclW(1);//释放SCL，确保SCL为高电平
	iicSdaW(0);//在SCL高电平期间，拉低SDA，产生起始信号
	iicSclW(0);//拉低SCL，一个时钟结束
}

/**
  * 函    数：I2C终止
  * 参    数：无
  * 返 回 值：无
  */
void iicStop(void)
{
	iicSdaW(0);//拉低SDA，确保SDA为低电平
	iicSclW(1);//拉高SCL一个时钟开始
	iicSdaW(1);//在SCL高电平期间，释放SDA，产生终止信号
}

/**
  * 函    数：I2C发送一个字节
  * 参    数：Byte 要发送的一个字节数据，范围：0x00~0xFF
  * 返 回 值：无
  */
void iicSendByte(u8 Byte)
{
	u8 i;
	for(i=0;i<8;i++)//循环8次，主机依次发送数据(一个字节8位)的每一位
	{
		iicSdaW((Byte&(0x80>>i)));//写取指定位值
		iicSclW(1);//释放SCL，一个时钟开始，从机在SCL高电平期间读取SDA
		iicSclW(0);//拉低SCL，一个时钟结束，主机开始发送下一位数据
	}
}

/**
  * 函    数：I2C接收一个字节
  * 参    数：无
  * 返 回 值：Byte 接收的一个字节数据，范围：0x00~0xFF
  */
u8 iicReciveByte(void)
{
	u8 i,Byte=0x00;//定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到
	iicSdaW(1);//接收前，主机先确保释放SDA，避免干扰从机的数据发送
	for(i=0;i<8;i++)//循环8次，主机依次接收数据的每一位
	{
		iicSclW(1);//释放SCL，一个时钟开始，主机机在SCL高电平期间读取SDA
		if(iicSdaR()==1) Byte|=(0x80>>i);//读取SDA数据，并存储到Byte变量
														//当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0
		iicSclW(0);//拉低SCL，一个时钟结束，主机开始发送下一位数据
	}

	return Byte;//返回接收到的一个字节数据
}

/**
  * 函    数：I2C发送应答位
  * 参    数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
  * 返 回 值：无
  */
void iicSendAck(u8 AckBit)
{
	iicSdaW(AckBit);//主机把应答位数据放到SDA线
	iicSclW(1);//释放SCL，一个时钟开始，主机机在SCL高电平期间读取SDA
	iicSclW(0);//拉低SCL，一个时钟结束，主机开始发送下一位数据
}

/**
  * 函    数：I2C接收应答位
  * 参    数：无
  * 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
  */
u8 iicReciveAck(void)
{
	u8 AskBit;//定义应答位变量
	iicSdaW(1);//接收前，主机先确保释放SDA，避免干扰从机的数据发送
	iicSclW(1);//释放SCL，一个时钟开始，主机机在SCL高电平期间读取SDA
	AskBit=iicSdaR();//将应答位存储到变量里
	iicSclW(0);//拉低SCL，一个时钟结束，主机开始发送下一位数据

	return AskBit;//返回定义应答位变量
}

iic.h

#ifndef __IIC_H
#define __IIC_H
#include "sys.h"

void iicInit(void);
void iicStart(void);
void iicStop(void);
void iicSendByte(u8 Byte);
u8 iicReciveByte(void);
void iicSendAck(u8 AckBit);
u8 iicReciveAck(void);

#endif

oled.c

#include "iic.h"
#include "delay.h"
#include "oled.h"
#include "font.h"

/**
  * OLED显存数组
  * 所有的显示函数，都只是对此显存数组进行读写
  * 随后调用OLED_Update函数或OLED_UpdateArea函数
  * 才会将显存数组的数据发送到OLED硬件，进行显示
  */
uint8_t OLED_DisplayBuf[8][128];

/**
  * 函    数：OLED写命令
  * 参    数：Command 要写入的命令值，范围：0x00~0xFF
  * 返 回 值：无
  */
void oledWriteCommand(u8 Command)
{
	iicStart();//1.起始信号
	iicSendByte(0x78);//2.oled设备地址0x78
	iicReciveAck();//3.应答信号
	iicSendByte(0x00);//4.写oled寄存器地址
	iicReciveAck();//5.应答信号
	iicSendByte(Command);//6.发送数据
	iicReciveAck();//7.应答信号
	iicStop();//8.停止信号
}

/**
  * 函    数：OLED写数据
  * 参    数：Data 要写入数据的起始地址
  * 参    数：Count 要写入数据的数量
  * 返 回 值：无
  */
void oledWriteData(u8 *Data,u8 Count)
{
	u8 i;

	iicStart();//1.起始信号
	iicSendByte(0x78);//2.oled设备地址0x78
	iicReciveAck();//3.接收应答信号
	iicSendByte(0x40);//4.目标oled设置寄存器地址0x40
	iicReciveAck();//5.接收应答

	for(i=0;i<Count;i++)//依次发送多位数据
	{
		iicSendByte(Data[i]);//6.发送数据
		iicReciveAck();//7.接收应答
	}

	iicStop();//8.停止信号
}

void oledInit()
{
	iicInit();			//先调用底层的端口初始化iic

	/*写入一系列的命令，对OLED进行初始化配置*/
	oledWriteCommand(0xAE);	//设置显示开启/关闭，0xAE关闭，0xAF开启

	oledWriteCommand(0xD5);	//设置显示时钟分频比/振荡器频率
	oledWriteCommand(0x80);	//0x00~0xFF

	oledWriteCommand(0xA8);	//设置多路复用率
	oledWriteCommand(0x3F);	//0x0E~0x3F

	oledWriteCommand(0xD3);	//设置显示偏移
	oledWriteCommand(0x00);	//0x00~0x7F

	oledWriteCommand(0x40);	//设置显示开始行，0x40~0x7F

	oledWriteCommand(0xA1);	//设置左右方向，0xA1正常，0xA0左右反置

	oledWriteCommand(0xC8);	//设置上下方向，0xC8正常，0xC0上下反置

	oledWriteCommand(0xDA);	//设置COM引脚硬件配置
	oledWriteCommand(0x12);

	oledWriteCommand(0x81);	//设置对比度
	oledWriteCommand(0xCF);	//0x00~0xFF

	oledWriteCommand(0xD9);	//设置预充电周期
	oledWriteCommand(0xF1);

	oledWriteCommand(0xDB);	//设置VCOMH取消选择级别
	oledWriteCommand(0x30);

	oledWriteCommand(0xA4);	//设置整个显示打开/关闭

	oledWriteCommand(0xA6);	//设置正常/反色显示，0xA6正常，0xA7反色

	oledWriteCommand(0x8D);	//设置充电泵
	oledWriteCommand(0x14);

	oledWriteCommand(0xAF);	//开启显示

	oledClear();//OLED清屏
	oledUpdate();//更新显示，清屏，防止初始化后未显示内容时花屏
}

/**
  * 函    数：将OLED显存数组全部清零
  * 参    数：无
  * 返 回 值：无
  * 说    明：调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
  */
void oledClear(void)
{
	u8 i,j;

	for(i=0;i<8;i++)//遍历8页
	{
		for(j=0;j<128;j++)//遍历128列
		{
			OLED_DisplayBuf[i][j]=0x00;//将显存数组数据全部清零
		}
	}
}

/**
  * 函    数：将OLED显存数组更新到OLED屏幕
  * 参    数：无
  * 返 回 值：无
  * 说    明：所有的显示函数，都只是对OLED显存数组进行读写
  *           随后调用OLED_Update函数或OLED_UpdateArea函数
  *           才会将显存数组的数据发送到OLED硬件，进行显示
  *           故调用显示函数后，要想真正地呈现在屏幕上，还需调用更新函数
  */
void oledUpdate(void)
{
	u8 j;

	for(j=0;j<8;j++)/*遍历每一页*/
	{
		oledSetCursor(j,0);/*设置光标位置为每一页的第一列*/
		oledWriteData(OLED_DisplayBuf[j],128);/*连续写入128个数据，将显存数组的数据写入到OLED硬件*/
	}
}

/**
  * 函    数：OLED设置显示光标位置
  * 参    数：Page 指定光标所在的页，范围：0~7
  * 参    数：X 指定光标所在的X轴坐标，范围：0~127
  * 返 回 值：无
  * 说    明：OLED默认的Y轴，只能8个Bit为一组写入，即1页等于8个Y轴坐标
  */
void oledSetCursor(u8 Page,u8 X)
{
	oledWriteCommand(0xB0|Page);//设置页位置
	oledWriteCommand(0x0f&X);//设置X位置低4位
	oledWriteCommand(0x10|(X>>4));//设置X位置高4位
}

/**
  * 函    数：OLED显示一个字符
  * 参    数：X 指定字符左上角的横坐标，范围：0~127
  * 参    数：Y 指定字符左上角的纵坐标，范围：0~63
  * 参    数：Char 指定要显示的字符，范围：ASCII码可见字符
  * 参    数：FontSize 指定字体大小
  *           范围：OLED_8X16		宽8像素，高16像素
  *                 OLED_6X8		宽6像素，高8像素
  * 返 回 值：无
  * 说    明：调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
  */
void oledShowChar(u8 X,u8 Y,char Char, u8 FontSize)
{
	if (FontSize == OLED_8X16)		//字体为宽8像素，高16像素
	{
		/*将ASCII字模库OLED_F8x16的指定数据以8*16的图像格式显示,通过与字库中空字符作差确定目标字符对应点阵位置*/
		oledShowImage(X, Y, 8, 16, OLED_F8x16[Char - ' ']);
	}
	else if(FontSize == OLED_6X8)	//字体为宽6像素，高8像素
	{
		/*将ASCII字模库OLED_F6x8的指定数据以6*8的图像格式显示*/
		oledShowImage(X, Y, 6, 8, OLED_F6x8[Char - ' ']);
	}
}

/**
  * 函    数：OLED显示图像
  * 参    数：X 指定图像左上角的横坐标，范围：0~127
  * 参    数：Y 指定图像左上角的纵坐标，范围：0~63
  * 参    数：Width 指定图像的宽度，范围：0~128
  * 参    数：Height 指定图像的高度，范围：0~64
  * 参    数：Image 指定要显示的图像
  * 返 回 值：无
  * 说    明：调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
  */
void oledShowImage(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height, const uint8_t *Image)
{
	uint8_t i, j;

	/*参数检查，保证指定图像不会超出屏幕范围*/
	if (X > 127) {return;}
	if (Y > 63) {return;}

	/*将图像所在区域清空*/
	oledClearArea(X, Y, Width, Height);

	/*遍历指定图像涉及的相关页*/
	/*(Height - 1) / 8 + 1的目的是Height / 8并向上取整*/
	for (j = 0; j < (Height - 1) / 8 + 1; j ++)
	{
		/*遍历指定图像涉及的相关列*/
		for (i = 0; i < Width; i ++)
		{
			/*超出边界，则跳过显示*/
			if (X + i > 127) {break;}
			if (Y / 8 + j > 7) {return;}

			/*显示图像在当前页的内容*/
			OLED_DisplayBuf[Y / 8 + j][X + i] |= Image[j * Width + i] << (Y % 8);

			/*超出边界，则跳过显示*/
			/*使用continue的目的是，下一页超出边界时，上一页的后续内容还需要继续显示*/
			if (Y / 8 + j + 1 > 7) {continue;}

			/*显示图像在下一页的内容*/
			OLED_DisplayBuf[Y / 8 + j + 1][X + i] |= Image[j * Width + i] >> (8 - Y % 8);
		}
	}
}

/**
  * 函    数：将OLED显存数组部分清零
  * 参    数：X 指定区域左上角的横坐标，范围：0~127
  * 参    数：Y 指定区域左上角的纵坐标，范围：0~63
  * 参    数：Width 指定区域的宽度，范围：0~128
  * 参    数：Height 指定区域的高度，范围：0~64
  * 返 回 值：无
  * 说    明：调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
  */
void oledClearArea(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height)
{
	uint8_t i, j;

	/*参数检查，保证指定区域不会超出屏幕范围*/
	if (X > 127) {return;}
	if (Y > 63) {return;}
	if (X + Width > 128) {Width = 128 - X;}
	if (Y + Height > 64) {Height = 64 - Y;}

	for (j = Y; j < Y + Height; j ++)		//遍历指定页
	{
		for (i = X; i < X + Width; i ++)	//遍历指定列
		{
			OLED_DisplayBuf[j / 8][i] &= ~(0x01 << (j % 8));	//将显存数组指定数据清零
		}
	}
}

/**
  * 函    数：OLED显示字符串
  * 参    数：X 指定字符串左上角的横坐标，范围：0~127
  * 参    数：Y 指定字符串左上角的纵坐标，范围：0~63
  * 参    数：String 指定要显示的字符串，范围：ASCII码可见字符组成的字符串
  * 参    数：FontSize 指定字体大小
  *           范围：OLED_8X16		宽8像素，高16像素
  *                 OLED_6X8		宽6像素，高8像素
  * 返 回 值：无
  * 说    明：调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
  */
void oledShowString(uint8_t X, uint8_t Y, char *String, uint8_t FontSize)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i++)		//遍历字符串的每个字符
	{
		/*调用OLED_ShowChar函数，依次显示每个字符*/
		oledShowChar(X + i * FontSize, Y, String[i], FontSize);
	}
}

oled.h

#ifndef __OLED_H
#define __OLED_H
#include "sys.h"

/*FontSize参数取值*/
/*此参数值不仅用于判断，而且用于计算横向字符偏移，默认值为字体像素宽度*/
#define OLED_8X16				8
#define OLED_6X8				6

void oledInit();
void oledClear(void);
void oledUpdate(void);
void oledSetCursor(u8 Page,u8 X);
void oledClearArea(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height);
void oledShowChar(u8 X,u8 Y,char Char, u8 FontSize);
void oledShowImage(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height, const uint8_t *Image);
void oledShowString(uint8_t X, uint8_t Y, char *String, uint8_t FontSize);


#endif

字库文件

font.c

#include "font.h"



/*ASCII字模数据*********************/

/*宽8像素，高16像素*/
const uint8_t OLED_F8x16[][16] =
{
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,//   0
	0x00,0x00,0x00,0xF8,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x33,0x30,0x00,0x00,0x00,// ! 1
	0x00,0x16,0x0E,0x00,0x16,0x0E,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// " 2
	0x40,0xC0,0x78,0x40,0xC0,0x78,0x40,0x00,
	0x04,0x3F,0x04,0x04,0x3F,0x04,0x04,0x00,// # 3
	0x00,0x70,0x88,0xFC,0x08,0x30,0x00,0x00,
	0x00,0x18,0x20,0xFF,0x21,0x1E,0x00,0x00,// $ 4
	0xF0,0x08,0xF0,0x00,0xE0,0x18,0x00,0x00,
	0x00,0x21,0x1C,0x03,0x1E,0x21,0x1E,0x00,// % 5
	0x00,0xF0,0x08,0x88,0x70,0x00,0x00,0x00,
	0x1E,0x21,0x23,0x24,0x19,0x27,0x21,0x10,// & 6
	0x00,0x00,0x00,0x16,0x0E,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// ' 7
	0x00,0x00,0x00,0xE0,0x18,0x04,0x02,0x00,
	0x00,0x00,0x00,0x07,0x18,0x20,0x40,0x00,// ( 8
	0x00,0x02,0x04,0x18,0xE0,0x00,0x00,0x00,
	0x00,0x40,0x20,0x18,0x07,0x00,0x00,0x00,// ) 9
	0x40,0x40,0x80,0xF0,0x80,0x40,0x40,0x00,
	0x02,0x02,0x01,0x0F,0x01,0x02,0x02,0x00,// * 10
	0x00,0x00,0x00,0xF0,0x00,0x00,0x00,0x00,
	0x01,0x01,0x01,0x1F,0x01,0x01,0x01,0x00,// + 11
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0xB0,0x70,0x00,0x00,0x00,0x00,0x00,// , 12
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x01,0x01,0x01,0x01,0x01,0x01,0x01,// - 13
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x30,0x30,0x00,0x00,0x00,0x00,0x00,// . 14
	0x00,0x00,0x00,0x00,0x80,0x60,0x18,0x04,
	0x00,0x60,0x18,0x06,0x01,0x00,0x00,0x00,// / 15
	0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,
	0x00,0x0F,0x10,0x20,0x20,0x10,0x0F,0x00,// 0 16
	0x00,0x10,0x10,0xF8,0x00,0x00,0x00,0x00,
	0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,// 1 17
	0x00,0x70,0x08,0x08,0x08,0x88,0x70,0x00,
	0x00,0x30,0x28,0x24,0x22,0x21,0x30,0x00,// 2 18
	0x00,0x30,0x08,0x88,0x88,0x48,0x30,0x00,
	0x00,0x18,0x20,0x20,0x20,0x11,0x0E,0x00,// 3 19
	0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,
	0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00,// 4 20
	0x00,0xF8,0x08,0x88,0x88,0x08,0x08,0x00,
	0x00,0x19,0x21,0x20,0x20,0x11,0x0E,0x00,// 5 21
	0x00,0xE0,0x10,0x88,0x88,0x18,0x00,0x00,
	0x00,0x0F,0x11,0x20,0x20,0x11,0x0E,0x00,// 6 22
	0x00,0x38,0x08,0x08,0xC8,0x38,0x08,0x00,
	0x00,0x00,0x00,0x3F,0x00,0x00,0x00,0x00,// 7 23
	0x00,0x70,0x88,0x08,0x08,0x88,0x70,0x00,
	0x00,0x1C,0x22,0x21,0x21,0x22,0x1C,0x00,// 8 24
	0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,
	0x00,0x00,0x31,0x22,0x22,0x11,0x0F,0x00,// 9 25
	0x00,0x00,0x00,0xC0,0xC0,0x00,0x00,0x00,
	0x00,0x00,0x00,0x30,0x30,0x00,0x00,0x00,// : 26
	0x00,0x00,0x00,0xC0,0xC0,0x00,0x00,0x00,
	0x00,0x00,0x80,0xB0,0x70,0x00,0x00,0x00,// ; 27
	0x00,0x00,0x80,0x40,0x20,0x10,0x08,0x00,
	0x00,0x01,0x02,0x04,0x08,0x10,0x20,0x00,// < 28
	0x40,0x40,0x40,0x40,0x40,0x40,0x40,0x00,
	0x04,0x04,0x04,0x04,0x04,0x04,0x04,0x00,// = 29
	0x00,0x08,0x10,0x20,0x40,0x80,0x00,0x00,
	0x00,0x20,0x10,0x08,0x04,0x02,0x01,0x00,// > 30
	0x00,0x70,0x48,0x08,0x08,0x08,0xF0,0x00,
	0x00,0x00,0x00,0x30,0x36,0x01,0x00,0x00,// ? 31
	0xC0,0x30,0xC8,0x28,0xE8,0x10,0xE0,0x00,
	0x07,0x18,0x27,0x24,0x23,0x14,0x0B,0x00,// @ 32
	0x00,0x00,0xC0,0x38,0xE0,0x00,0x00,0x00,
	0x20,0x3C,0x23,0x02,0x02,0x27,0x38,0x20,// A 33
	0x08,0xF8,0x88,0x88,0x88,0x70,0x00,0x00,
	0x20,0x3F,0x20,0x20,0x20,0x11,0x0E,0x00,// B 34
	0xC0,0x30,0x08,0x08,0x08,0x08,0x38,0x00,
	0x07,0x18,0x20,0x20,0x20,0x10,0x08,0x00,// C 35
	0x08,0xF8,0x08,0x08,0x08,0x10,0xE0,0x00,
	0x20,0x3F,0x20,0x20,0x20,0x10,0x0F,0x00,// D 36
	0x08,0xF8,0x88,0x88,0xE8,0x08,0x10,0x00,
	0x20,0x3F,0x20,0x20,0x23,0x20,0x18,0x00,// E 37
	0x08,0xF8,0x88,0x88,0xE8,0x08,0x10,0x00,
	0x20,0x3F,0x20,0x00,0x03,0x00,0x00,0x00,// F 38
	0xC0,0x30,0x08,0x08,0x08,0x38,0x00,0x00,
	0x07,0x18,0x20,0x20,0x22,0x1E,0x02,0x00,// G 39
	0x08,0xF8,0x08,0x00,0x00,0x08,0xF8,0x08,
	0x20,0x3F,0x21,0x01,0x01,0x21,0x3F,0x20,// H 40
	0x00,0x08,0x08,0xF8,0x08,0x08,0x00,0x00,
	0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,// I 41
	0x00,0x00,0x08,0x08,0xF8,0x08,0x08,0x00,
	0xC0,0x80,0x80,0x80,0x7F,0x00,0x00,0x00,// J 42
	0x08,0xF8,0x88,0xC0,0x28,0x18,0x08,0x00,
	0x20,0x3F,0x20,0x01,0x26,0x38,0x20,0x00,// K 43
	0x08,0xF8,0x08,0x00,0x00,0x00,0x00,0x00,
	0x20,0x3F,0x20,0x20,0x20,0x20,0x30,0x00,// L 44
	0x08,0xF8,0xF8,0x00,0xF8,0xF8,0x08,0x00,
	0x20,0x3F,0x00,0x3F,0x00,0x3F,0x20,0x00,// M 45
	0x08,0xF8,0x30,0xC0,0x00,0x08,0xF8,0x08,
	0x20,0x3F,0x20,0x00,0x07,0x18,0x3F,0x00,// N 46
	0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,
	0x0F,0x10,0x20,0x20,0x20,0x10,0x0F,0x00,// O 47
	0x08,0xF8,0x08,0x08,0x08,0x08,0xF0,0x00,
	0x20,0x3F,0x21,0x01,0x01,0x01,0x00,0x00,// P 48
	0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,
	0x0F,0x18,0x24,0x24,0x38,0x50,0x4F,0x00,// Q 49
	0x08,0xF8,0x88,0x88,0x88,0x88,0x70,0x00,
	0x20,0x3F,0x20,0x00,0x03,0x0C,0x30,0x20,// R 50
	0x00,0x70,0x88,0x08,0x08,0x08,0x38,0x00,
	0x00,0x38,0x20,0x21,0x21,0x22,0x1C,0x00,// S 51
	0x18,0x08,0x08,0xF8,0x08,0x08,0x18,0x00,
	0x00,0x00,0x20,0x3F,0x20,0x00,0x00,0x00,// T 52
	0x08,0xF8,0x08,0x00,0x00,0x08,0xF8,0x08,
	0x00,0x1F,0x20,0x20,0x20,0x20,0x1F,0x00,// U 53
	0x08,0x78,0x88,0x00,0x00,0xC8,0x38,0x08,
	0x00,0x00,0x07,0x38,0x0E,0x01,0x00,0x00,// V 54
	0xF8,0x08,0x00,0xF8,0x00,0x08,0xF8,0x00,
	0x03,0x3C,0x07,0x00,0x07,0x3C,0x03,0x00,// W 55
	0x08,0x18,0x68,0x80,0x80,0x68,0x18,0x08,
	0x20,0x30,0x2C,0x03,0x03,0x2C,0x30,0x20,// X 56
	0x08,0x38,0xC8,0x00,0xC8,0x38,0x08,0x00,
	0x00,0x00,0x20,0x3F,0x20,0x00,0x00,0x00,// Y 57
	0x10,0x08,0x08,0x08,0xC8,0x38,0x08,0x00,
	0x20,0x38,0x26,0x21,0x20,0x20,0x18,0x00,// Z 58
	0x00,0x00,0x00,0xFE,0x02,0x02,0x02,0x00,
	0x00,0x00,0x00,0x7F,0x40,0x40,0x40,0x00,// [ 59
	0x00,0x0C,0x30,0xC0,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x01,0x06,0x38,0xC0,0x00,// \ 60
	0x00,0x02,0x02,0x02,0xFE,0x00,0x00,0x00,
	0x00,0x40,0x40,0x40,0x7F,0x00,0x00,0x00,// ] 61
	0x00,0x20,0x10,0x08,0x04,0x08,0x10,0x20,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// ^ 62
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80,// _ 63
	0x00,0x02,0x04,0x08,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,// ` 64
	0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,
	0x00,0x19,0x24,0x22,0x22,0x22,0x3F,0x20,// a 65
	0x08,0xF8,0x00,0x80,0x80,0x00,0x00,0x00,
	0x00,0x3F,0x11,0x20,0x20,0x11,0x0E,0x00,// b 66
	0x00,0x00,0x00,0x80,0x80,0x80,0x00,0x00,
	0x00,0x0E,0x11,0x20,0x20,0x20,0x11,0x00,// c 67
	0x00,0x00,0x00,0x80,0x80,0x88,0xF8,0x00,
	0x00,0x0E,0x11,0x20,0x20,0x10,0x3F,0x20,// d 68
	0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,
	0x00,0x1F,0x22,0x22,0x22,0x22,0x13,0x00,// e 69
	0x00,0x80,0x80,0xF0,0x88,0x88,0x88,0x18,
	0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,// f 70
	0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x00,
	0x00,0x6B,0x94,0x94,0x94,0x93,0x60,0x00,// g 71
	0x08,0xF8,0x00,0x80,0x80,0x80,0x00,0x00,
	0x20,0x3F,0x21,0x00,0x00,0x20,0x3F,0x20,// h 72
	0x00,0x80,0x98,0x98,0x00,0x00,0x00,0x00,
	0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,// i 73
	0x00,0x00,0x00,0x80,0x98,0x98,0x00,0x00,
	0x00,0xC0,0x80,0x80,0x80,0x7F,0x00,0x00,// j 74
	0x08,0xF8,0x00,0x00,0x80,0x80,0x80,0x00,
	0x20,0x3F,0x24,0x02,0x2D,0x30,0x20,0x00,// k 75
	0x00,0x08,0x08,0xF8,0x00,0x00,0x00,0x00,
	0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,// l 76
	0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x00,
	0x20,0x3F,0x20,0x00,0x3F,0x20,0x00,0x3F,// m 77
	0x00,0x80,0x80,0x00,0x80,0x80,0x00,0x00,
	0x00,0x20,0x3F,0x21,0x00,0x20,0x3F,0x20,// n 78
	0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,
	0x00,0x1F,0x20,0x20,0x20,0x20,0x1F,0x00,// o 79
	0x80,0x80,0x00,0x80,0x80,0x00,0x00,0x00,
	0x80,0xFF,0xA1,0x20,0x20,0x11,0x0E,0x00,// p 80
	0x00,0x00,0x00,0x80,0x80,0x80,0x80,0x00,
	0x00,0x0E,0x11,0x20,0x20,0xA0,0xFF,0x80,// q 81
	0x80,0x80,0x80,0x00,0x80,0x80,0x80,0x00,
	0x20,0x20,0x3F,0x21,0x20,0x00,0x01,0x00,// r 82
	0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x00,
	0x00,0x33,0x24,0x24,0x24,0x24,0x19,0x00,// s 83
	0x00,0x80,0x80,0xE0,0x80,0x80,0x00,0x00,
	0x00,0x00,0x00,0x1F,0x20,0x20,0x00,0x00,// t 84
	0x80,0x80,0x00,0x00,0x00,0x80,0x80,0x00,
	0x00,0x1F,0x20,0x20,0x20,0x10,0x3F,0x20,// u 85
	0x80,0x80,0x80,0x00,0x00,0x80,0x80,0x80,
	0x00,0x01,0x0E,0x30,0x08,0x06,0x01,0x00,// v 86
	0x80,0x80,0x00,0x80,0x00,0x80,0x80,0x80,
	0x0F,0x30,0x0C,0x03,0x0C,0x30,0x0F,0x00,// w 87
	0x00,0x80,0x80,0x00,0x80,0x80,0x80,0x00,
	0x00,0x20,0x31,0x2E,0x0E,0x31,0x20,0x00,// x 88
	0x80,0x80,0x80,0x00,0x00,0x80,0x80,0x80,
	0x80,0x81,0x8E,0x70,0x18,0x06,0x01,0x00,// y 89
	0x00,0x80,0x80,0x80,0x80,0x80,0x80,0x00,
	0x00,0x21,0x30,0x2C,0x22,0x21,0x30,0x00,// z 90
	0x00,0x00,0x00,0x00,0x80,0x7C,0x02,0x02,
	0x00,0x00,0x00,0x00,0x00,0x3F,0x40,0x40,// { 91
	0x00,0x00,0x00,0x00,0xFF,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0xFF,0x00,0x00,0x00,// | 92
	0x00,0x02,0x02,0x7C,0x80,0x00,0x00,0x00,
	0x00,0x40,0x40,0x3F,0x00,0x00,0x00,0x00,// } 93
	0x00,0x80,0x40,0x40,0x80,0x00,0x00,0x80,
	0x00,0x00,0x00,0x00,0x00,0x01,0x01,0x00,// ~ 94
};

/*宽6像素，高8像素*/
const uint8_t OLED_F6x8[][6] =
{
	0x00,0x00,0x00,0x00,0x00,0x00,//   0
	0x00,0x00,0x00,0x2F,0x00,0x00,// ! 1
	0x00,0x00,0x07,0x00,0x07,0x00,// " 2
	0x00,0x14,0x7F,0x14,0x7F,0x14,// # 3
	0x00,0x24,0x2A,0x7F,0x2A,0x12,// $ 4
	0x00,0x23,0x13,0x08,0x64,0x62,// % 5
	0x00,0x36,0x49,0x55,0x22,0x50,// & 6
	0x00,0x00,0x00,0x07,0x00,0x00,// ' 7
	0x00,0x00,0x1C,0x22,0x41,0x00,// ( 8
	0x00,0x00,0x41,0x22,0x1C,0x00,// ) 9
	0x00,0x14,0x08,0x3E,0x08,0x14,// * 10
	0x00,0x08,0x08,0x3E,0x08,0x08,// + 11
	0x00,0x00,0x00,0xA0,0x60,0x00,// , 12
	0x00,0x08,0x08,0x08,0x08,0x08,// - 13
	0x00,0x00,0x60,0x60,0x00,0x00,// . 14
	0x00,0x20,0x10,0x08,0x04,0x02,// / 15
	0x00,0x3E,0x51,0x49,0x45,0x3E,// 0 16
	0x00,0x00,0x42,0x7F,0x40,0x00,// 1 17
	0x00,0x42,0x61,0x51,0x49,0x46,// 2 18
	0x00,0x21,0x41,0x45,0x4B,0x31,// 3 19
	0x00,0x18,0x14,0x12,0x7F,0x10,// 4 20
	0x00,0x27,0x45,0x45,0x45,0x39,// 5 21
	0x00,0x3C,0x4A,0x49,0x49,0x30,// 6 22
	0x00,0x01,0x71,0x09,0x05,0x03,// 7 23
	0x00,0x36,0x49,0x49,0x49,0x36,// 8 24
	0x00,0x06,0x49,0x49,0x29,0x1E,// 9 25
	0x00,0x00,0x36,0x36,0x00,0x00,// : 26
	0x00,0x00,0x56,0x36,0x00,0x00,// ; 27
	0x00,0x08,0x14,0x22,0x41,0x00,// < 28
	0x00,0x14,0x14,0x14,0x14,0x14,// = 29
	0x00,0x00,0x41,0x22,0x14,0x08,// > 30
	0x00,0x02,0x01,0x51,0x09,0x06,// ? 31
	0x00,0x3E,0x49,0x55,0x59,0x2E,// @ 32
	0x00,0x7C,0x12,0x11,0x12,0x7C,// A 33
	0x00,0x7F,0x49,0x49,0x49,0x36,// B 34
	0x00,0x3E,0x41,0x41,0x41,0x22,// C 35
	0x00,0x7F,0x41,0x41,0x22,0x1C,// D 36
	0x00,0x7F,0x49,0x49,0x49,0x41,// E 37
	0x00,0x7F,0x09,0x09,0x09,0x01,// F 38
	0x00,0x3E,0x41,0x49,0x49,0x7A,// G 39
	0x00,0x7F,0x08,0x08,0x08,0x7F,// H 40
	0x00,0x00,0x41,0x7F,0x41,0x00,// I 41
	0x00,0x20,0x40,0x41,0x3F,0x01,// J 42
	0x00,0x7F,0x08,0x14,0x22,0x41,// K 43
	0x00,0x7F,0x40,0x40,0x40,0x40,// L 44
	0x00,0x7F,0x02,0x0C,0x02,0x7F,// M 45
	0x00,0x7F,0x04,0x08,0x10,0x7F,// N 46
	0x00,0x3E,0x41,0x41,0x41,0x3E,// O 47
	0x00,0x7F,0x09,0x09,0x09,0x06,// P 48
	0x00,0x3E,0x41,0x51,0x21,0x5E,// Q 49
	0x00,0x7F,0x09,0x19,0x29,0x46,// R 50
	0x00,0x46,0x49,0x49,0x49,0x31,// S 51
	0x00,0x01,0x01,0x7F,0x01,0x01,// T 52
	0x00,0x3F,0x40,0x40,0x40,0x3F,// U 53
	0x00,0x1F,0x20,0x40,0x20,0x1F,// V 54
	0x00,0x3F,0x40,0x38,0x40,0x3F,// W 55
	0x00,0x63,0x14,0x08,0x14,0x63,// X 56
	0x00,0x07,0x08,0x70,0x08,0x07,// Y 57
	0x00,0x61,0x51,0x49,0x45,0x43,// Z 58
	0x00,0x00,0x7F,0x41,0x41,0x00,// [ 59
	0x00,0x02,0x04,0x08,0x10,0x20,// \ 60
	0x00,0x00,0x41,0x41,0x7F,0x00,// ] 61
	0x00,0x04,0x02,0x01,0x02,0x04,// ^ 62
	0x00,0x40,0x40,0x40,0x40,0x40,// _ 63
	0x00,0x00,0x01,0x02,0x04,0x00,// ` 64
	0x00,0x20,0x54,0x54,0x54,0x78,// a 65
	0x00,0x7F,0x48,0x44,0x44,0x38,// b 66
	0x00,0x38,0x44,0x44,0x44,0x20,// c 67
	0x00,0x38,0x44,0x44,0x48,0x7F,// d 68
	0x00,0x38,0x54,0x54,0x54,0x18,// e 69
	0x00,0x08,0x7E,0x09,0x01,0x02,// f 70
	0x00,0x18,0xA4,0xA4,0xA4,0x7C,// g 71
	0x00,0x7F,0x08,0x04,0x04,0x78,// h 72
	0x00,0x00,0x44,0x7D,0x40,0x00,// i 73
	0x00,0x40,0x80,0x84,0x7D,0x00,// j 74
	0x00,0x7F,0x10,0x28,0x44,0x00,// k 75
	0x00,0x00,0x41,0x7F,0x40,0x00,// l 76
	0x00,0x7C,0x04,0x18,0x04,0x78,// m 77
	0x00,0x7C,0x08,0x04,0x04,0x78,// n 78
	0x00,0x38,0x44,0x44,0x44,0x38,// o 79
	0x00,0xFC,0x24,0x24,0x24,0x18,// p 80
	0x00,0x18,0x24,0x24,0x18,0xFC,// q 81
	0x00,0x7C,0x08,0x04,0x04,0x08,// r 82
	0x00,0x48,0x54,0x54,0x54,0x20,// s 83
	0x00,0x04,0x3F,0x44,0x40,0x20,// t 84
	0x00,0x3C,0x40,0x40,0x20,0x7C,// u 85
	0x00,0x1C,0x20,0x40,0x20,0x1C,// v 86
	0x00,0x3C,0x40,0x30,0x40,0x3C,// w 87
	0x00,0x44,0x28,0x10,0x28,0x44,// x 88
	0x00,0x1C,0xA0,0xA0,0xA0,0x7C,// y 89
	0x00,0x44,0x64,0x54,0x4C,0x44,// z 90
	0x00,0x00,0x08,0x7F,0x41,0x00,// { 91
	0x00,0x00,0x00,0x7F,0x00,0x00,// | 92
	0x00,0x00,0x41,0x7F,0x08,0x00,// } 93
	0x00,0x08,0x04,0x08,0x10,0x08,// ~ 94
};
/*********************ASCII字模数据*/

font.h

#ifndef __FONT_H
#define __FONT_H
#include "sys.h"

/*ASCII字模数据声明*/
extern const uint8_t OLED_F8x16[][16];
extern const uint8_t OLED_F6x8[][6];

#endif

main.c

#include "stm32f10x.h"
#include "led.h"
#include "oled.h"
#include "delay.h"


 int main(void)
 {	int i=0;
	 delay_init();//延时函数初始化
   oledInit();//oled初始化
	 oledShowChar(0,0,'A',OLED_8X16);//(0,0)位置开始写A，字号为OLED_8X16
	 oledShowString(0,16,"hello world",OLED_8X16);//(0,16)位置输出hello world，字号为OLED_8X16
	 oledUpdate();//更新显存，刷新实际显示
	 while(1)
	 {
		 i++;
		 if(i==26) i=0;
		 oledShowChar(0,0,'A'+i,OLED_8X16);//(0,0)位置循环显示A-Z，字号为OLED_8X16
		 oledUpdate();//更新显存，刷新实际显示
		 delay_ms(500);
	 }
 }

问题总结

1.SCL一直是主机控制吗

是的

2.读数据时，为什么不直接读数据呢，而是先通过写命令找到寄存器，再发送读命令

通信协议规定，理论上应该也可以这么做

3.主机（单片机）选择IO口电路原理图并没有外接上拉电阻

一般外接模块内部接了上拉电阻，所以stm32这边不用加

4.为什么再iic读写后加了正点原子的延时函数就无法正常通信

延时函数没有初始化

实际效果

0.96寸iic接口oled显示
