PowerDesigner的一些简单的使用

问题：

- 不同的数据库存在表的相互存储（例如oracle中的表在mysql中进行创建会出错）
- 无法在数据库第三方的可视化界面中查看表与表之间的关系和结构

解决：

- 使用powerDesigner
- 进行数据库设计
- 物理模型反转

数据库设计步骤

1:使用管理身份登录；
2:创建物理模型：

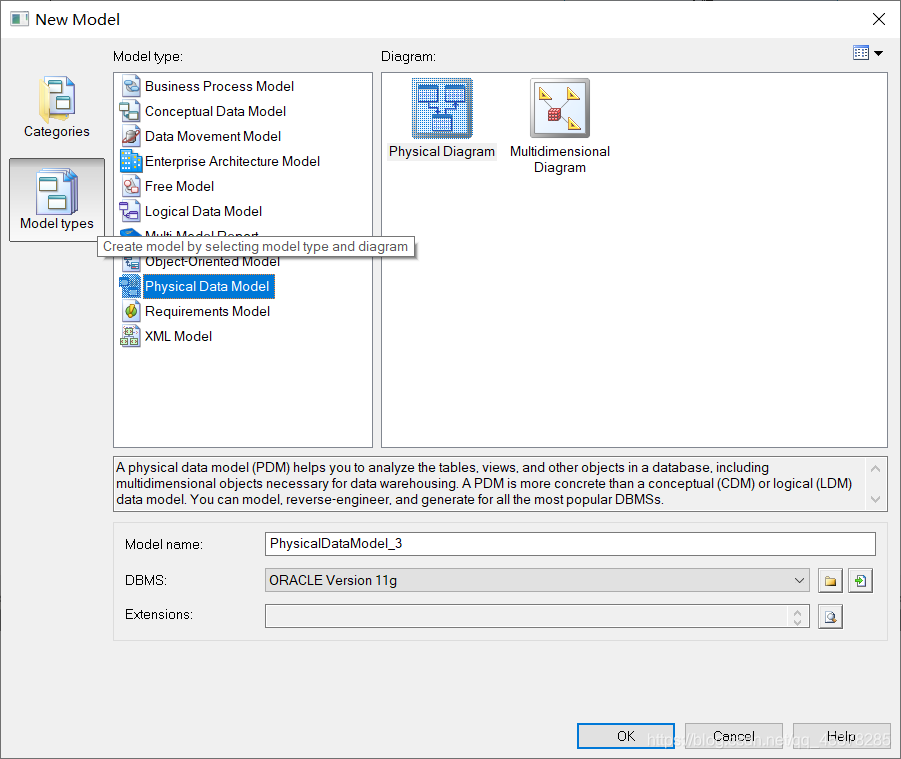

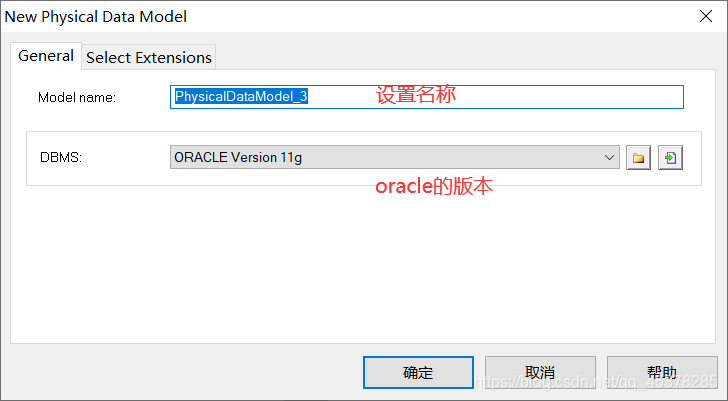

点击file->New Model->Model types ->Physical Data Model（Model name自定义名字，DBMS 选择oracle版本） ;

3:在工作空间创建表和设计表，
4：创建表结构和关系
5：将物理模型导出为sql脚本文件；

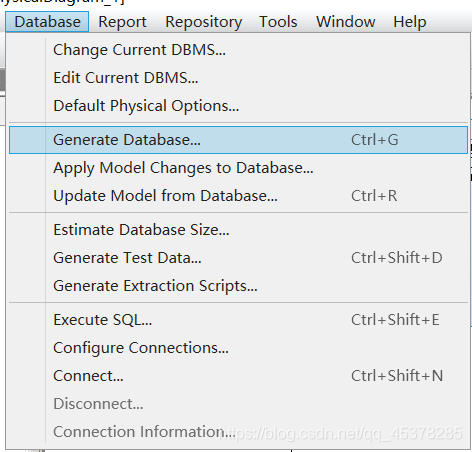

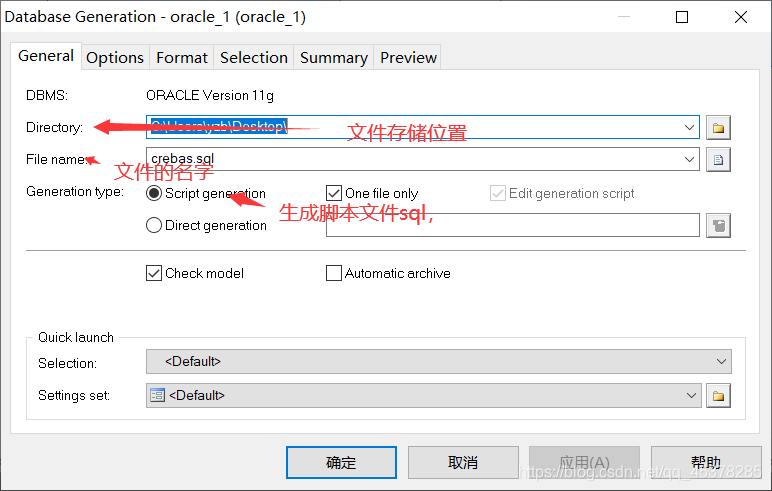

选中Datebase ->Generate Database(点进去);


6：将导出的文件在数据库中导入运行就可以了。

表设计步骤

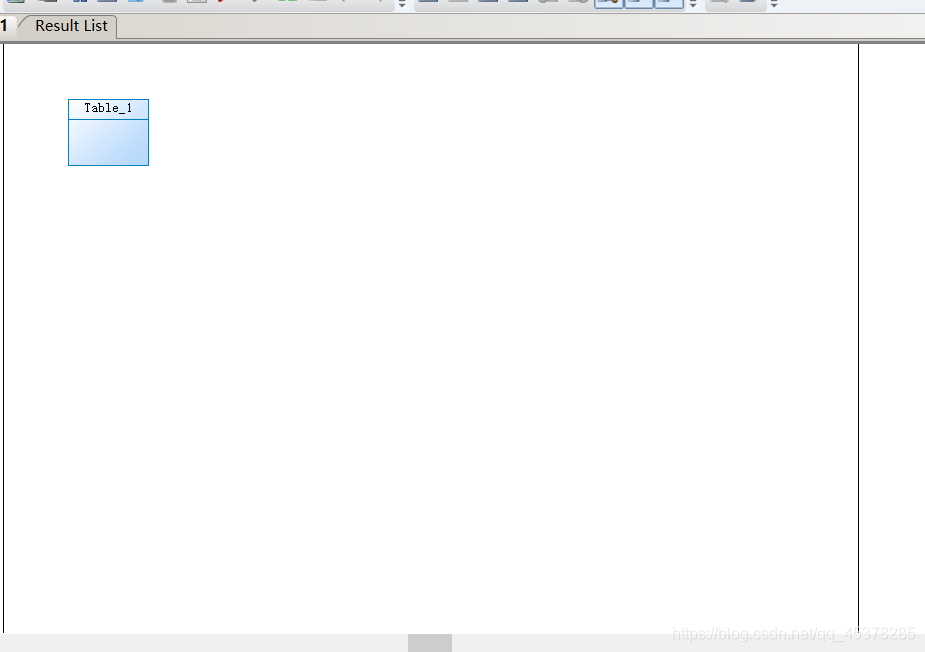

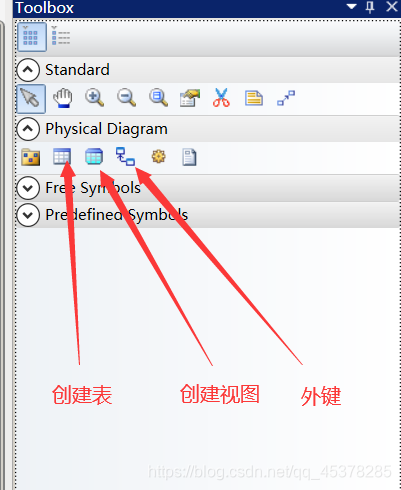

1：点击table后，鼠标放到空白出即可。

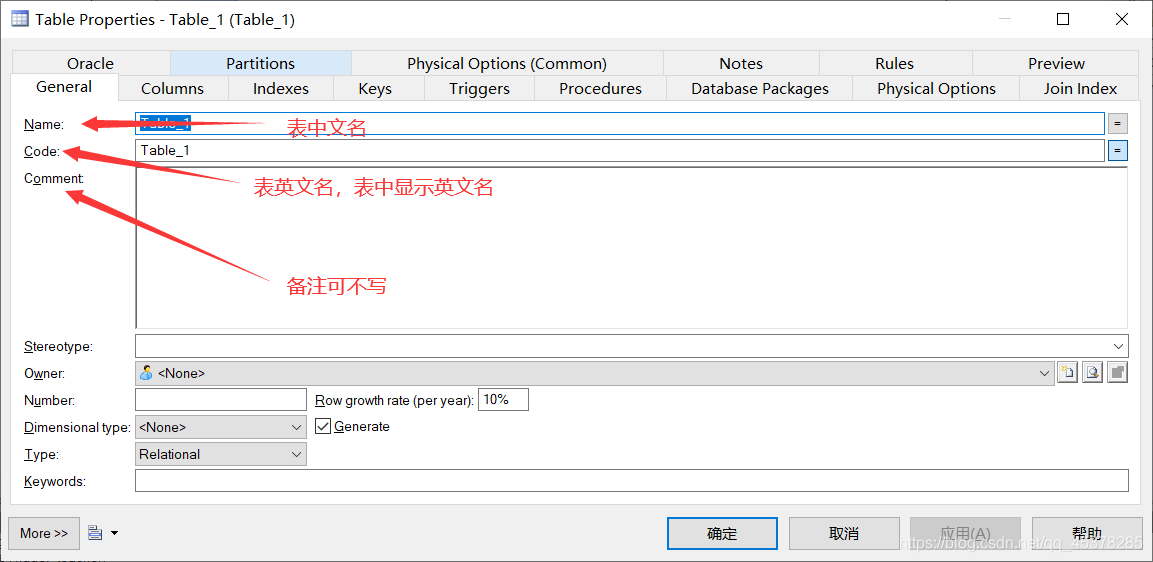

2:对于表名的设置：选中表，双击即可。

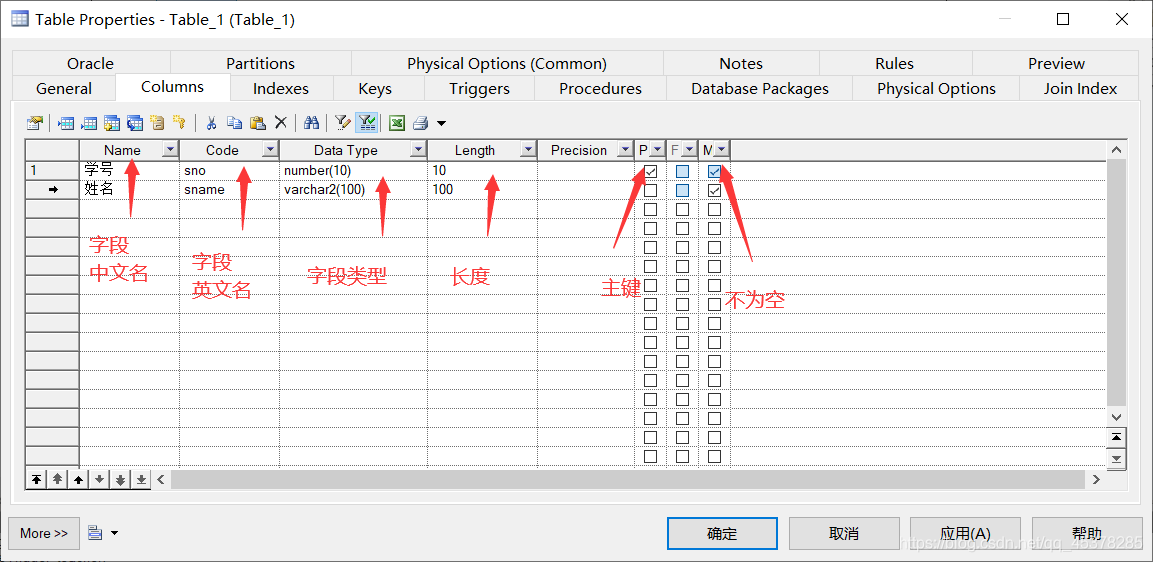

3：对于字段的设置（类型，长度，主键，不为空，序列）：选中表，双击。

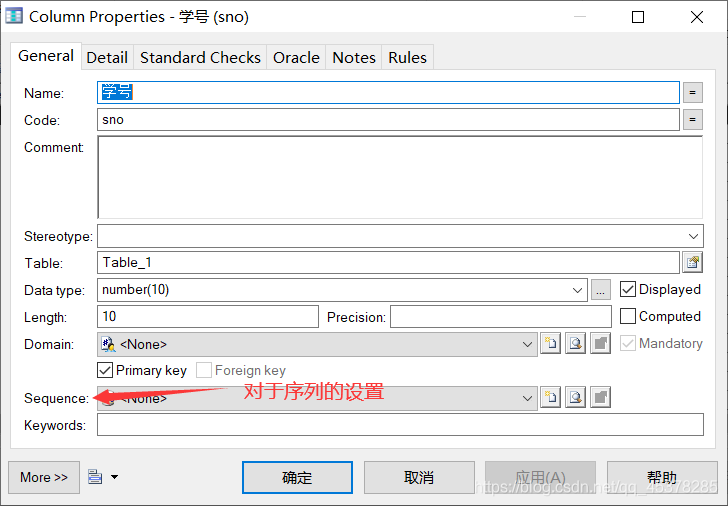

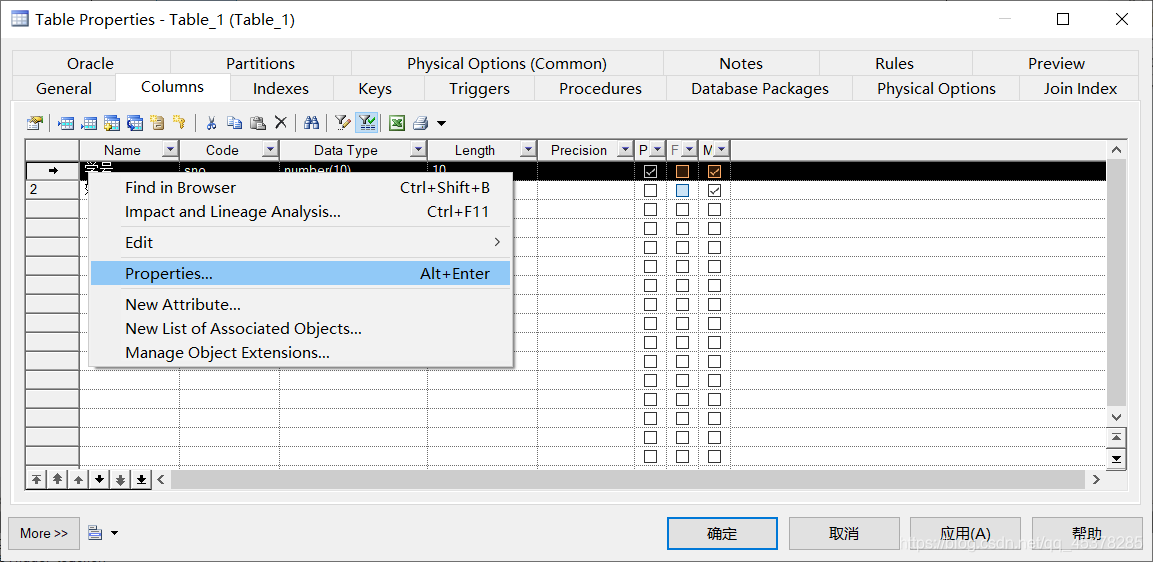

设置主键的自增（也就是序列）：选中一行右建点击proerties;

完成对于序列的创建

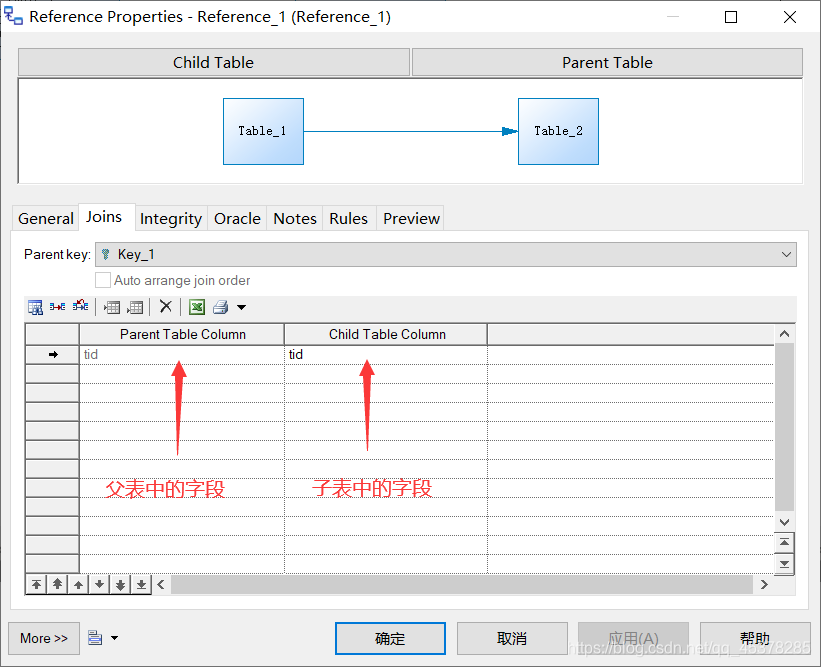

4：外键：选中toolbox中的外键，将两个表连接起来（子表连接父表）；
看连接的对不对，可以选中这个外键，双击；

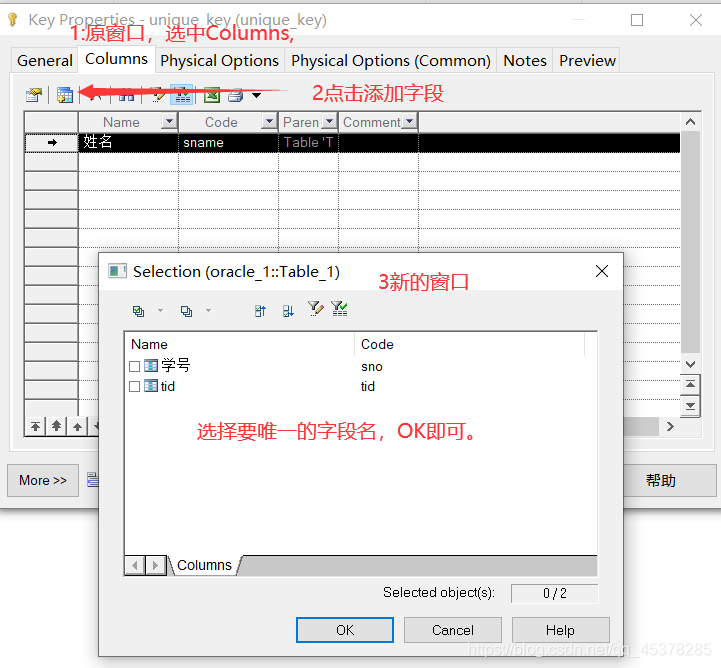

5：设置唯一约束的字段

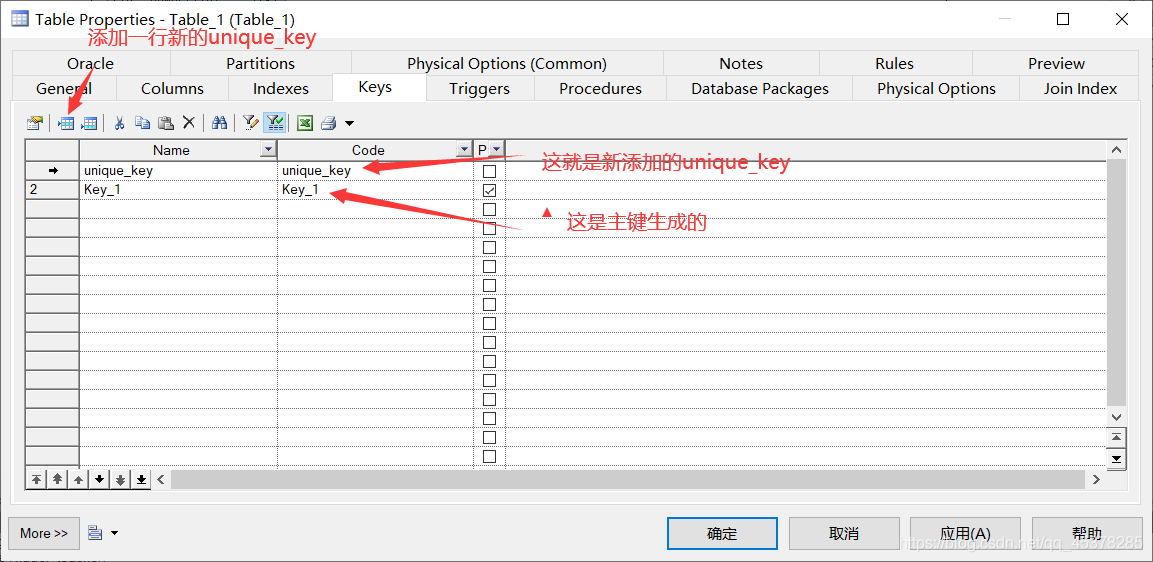

双击表，选keys;

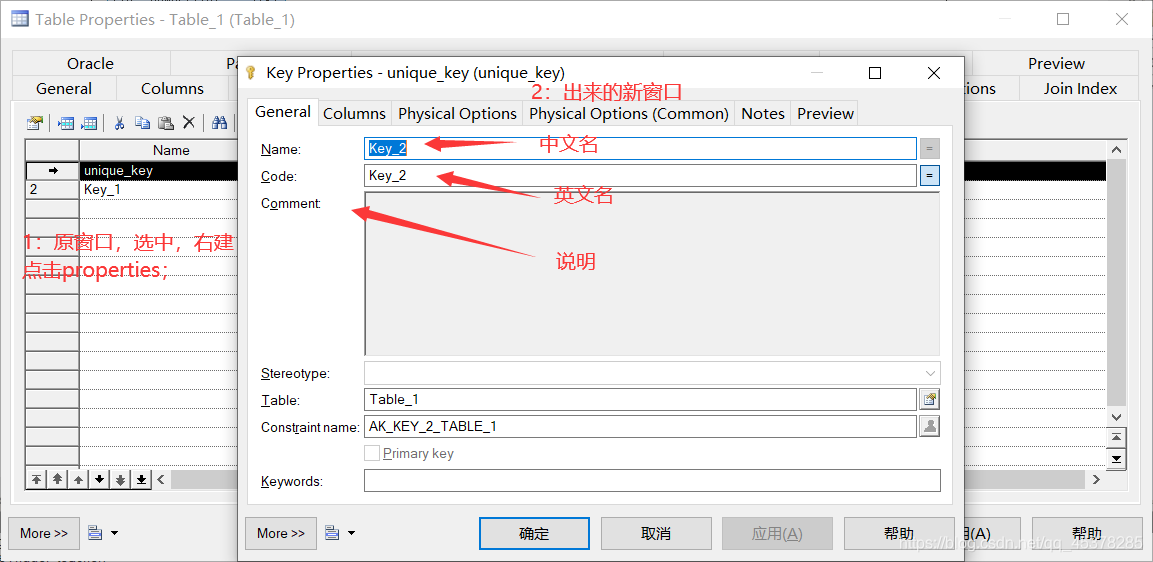

对于新建的unique_key，选中这一行，右键选择properties,可以设置唯一约束的名字;

应用即可。

物理模型反转

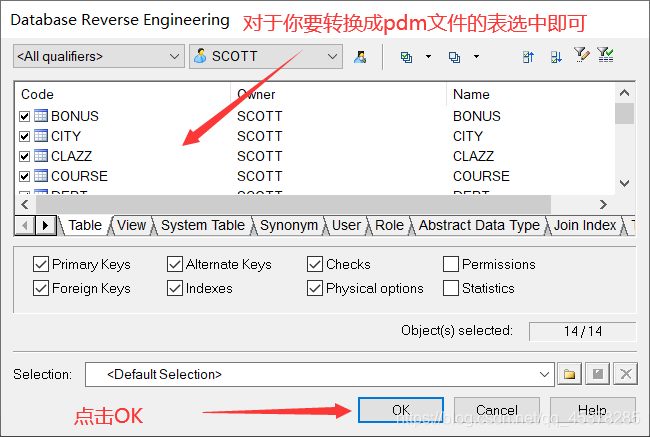

将oracle或mysql中的现有的表转换成pdm文件（powerDesigner生成的文件）

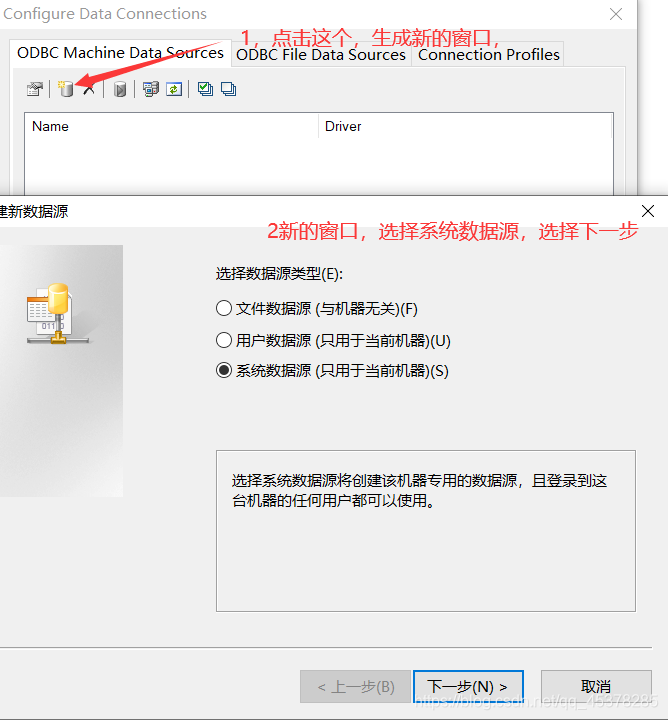

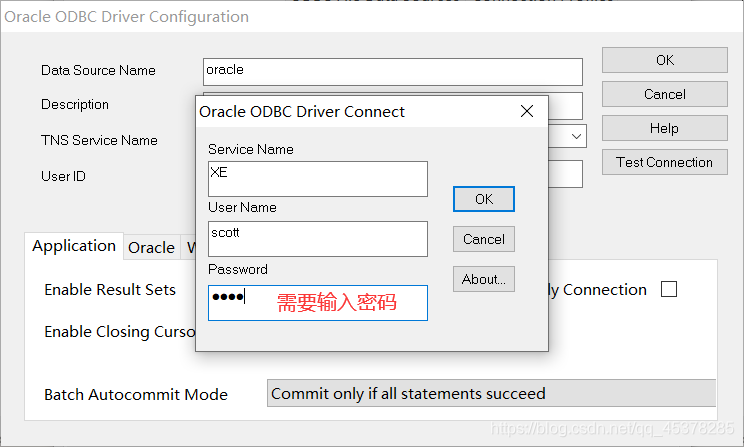

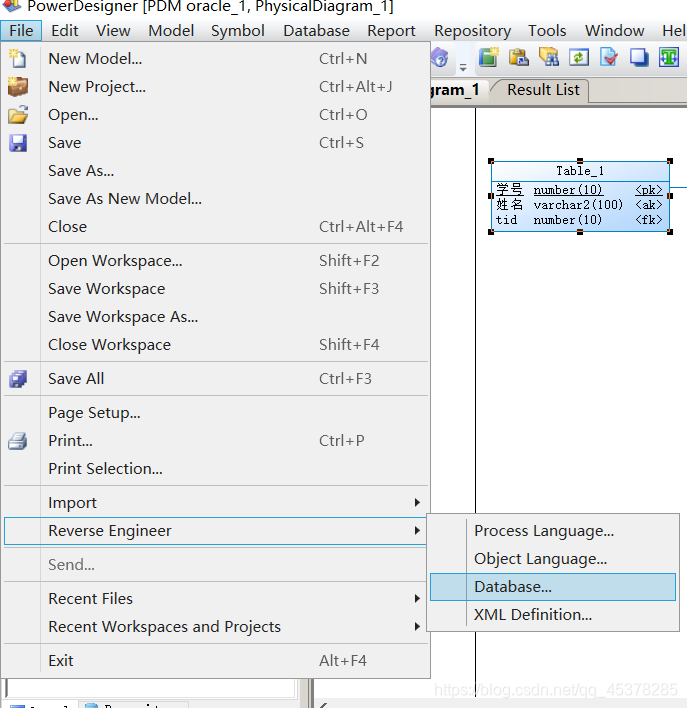

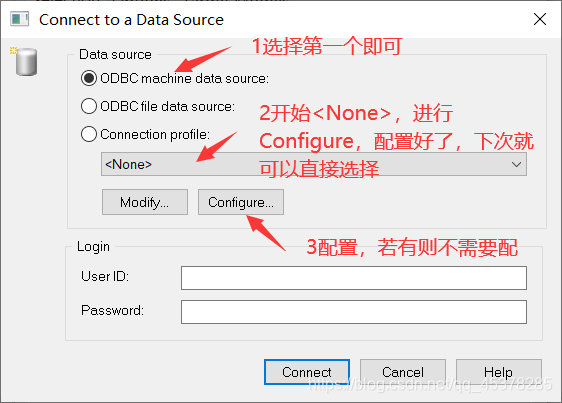

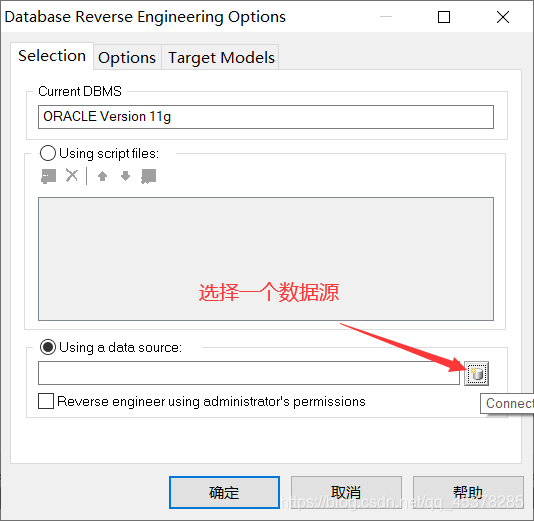

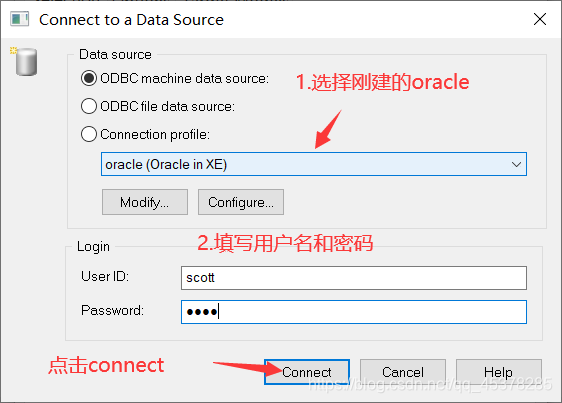

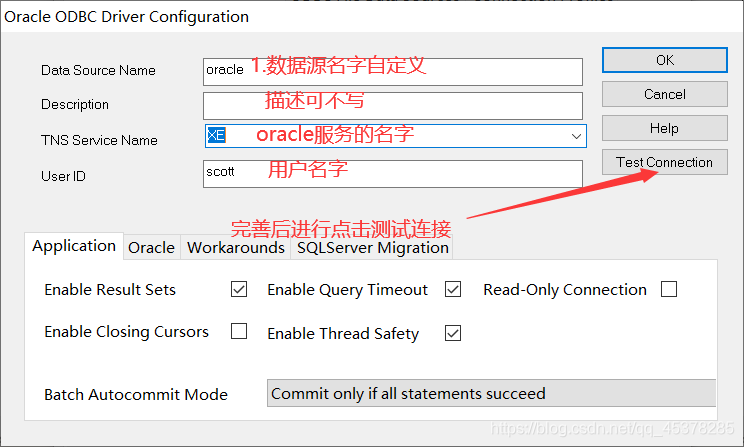

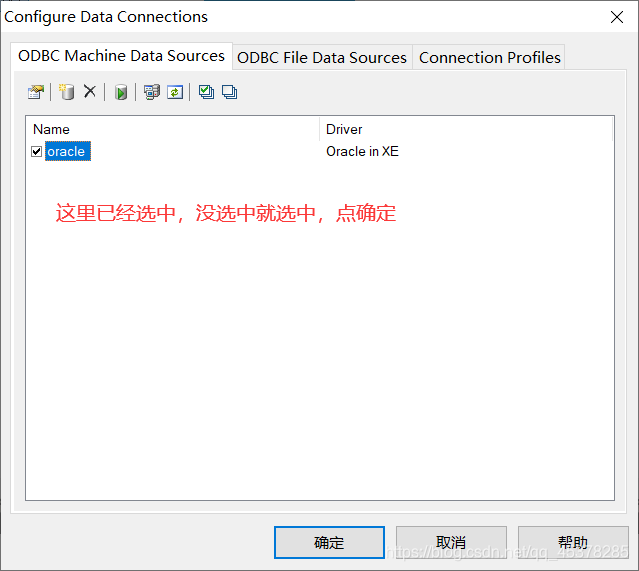

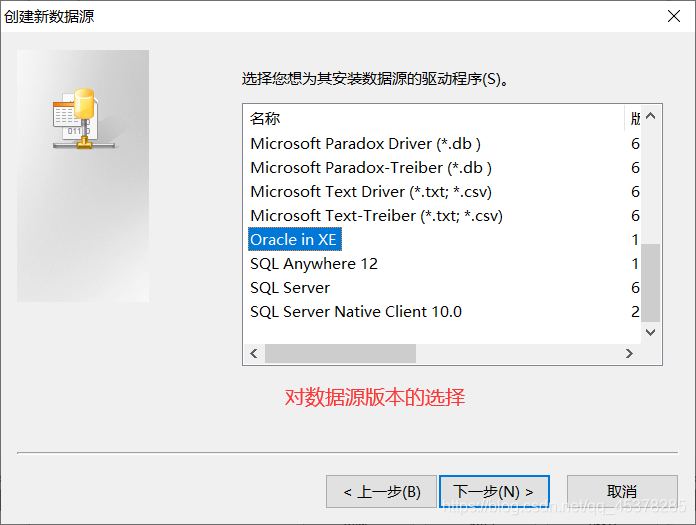

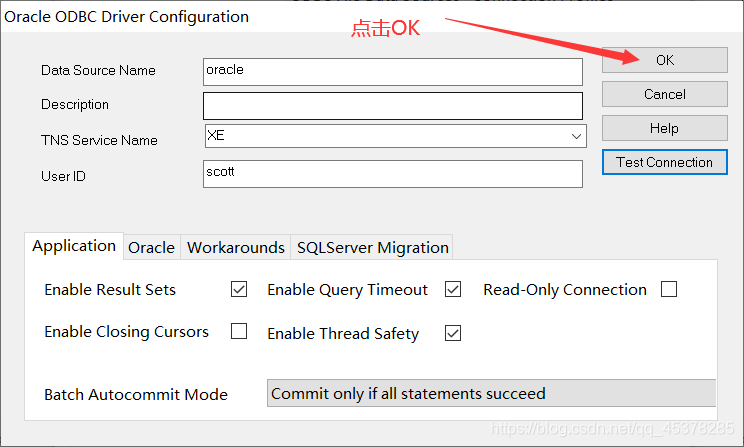

1：file -> reserve Engieer->Database








一个显示成功的窗口。关闭这个窗口




生成这个图，你在导成pdm文件就可以了。
