QT 基于VTK编写STL三维显示程序

简介

VTK（The Visualization Toolkit）是一个开源、免费、跨平台的应用函数库，用于 3D 计算机图形、建模、图像处理、体积渲染、科学可视化和 2D 绘图。它支持各种可视化算法和高级建模技术，并分别利用线程和分布式内存并行处理来提高速度和可扩展性。同时支持多种语言版本，详情可见官网（VTK - The Visualization Toolkit）。

一般而言，使用VTK需要前往官网下载并自行编译，过程有点负责，且有一点门槛。可参考（VS2017 & VTK8.2 & QT5.14.0环境配置_vtk8.2 qt 例子-优快云博客）。

本博客是应用向，省略编译过程，直接下载他人编译好的进行使用。且默认QT已安装完毕。

程序前言

目标：导入STL文件并显示。版本：QT5.15.2，C++，VTK8.2

实现步骤

1. 新建工程

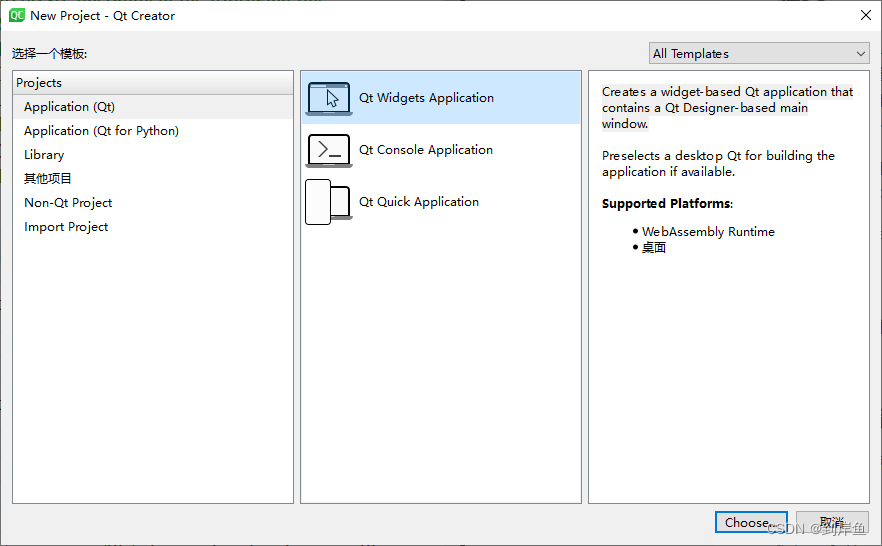

新建一个QT工程，类别为Qt Widgets Application

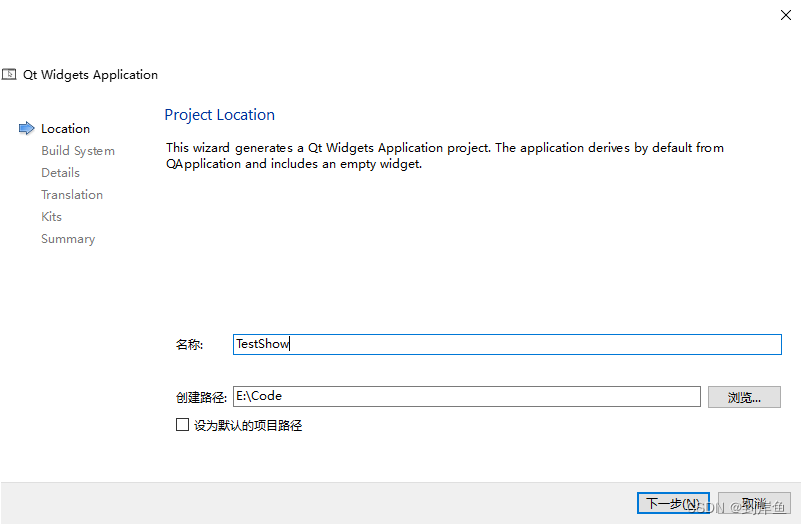

假设命名为TestShow

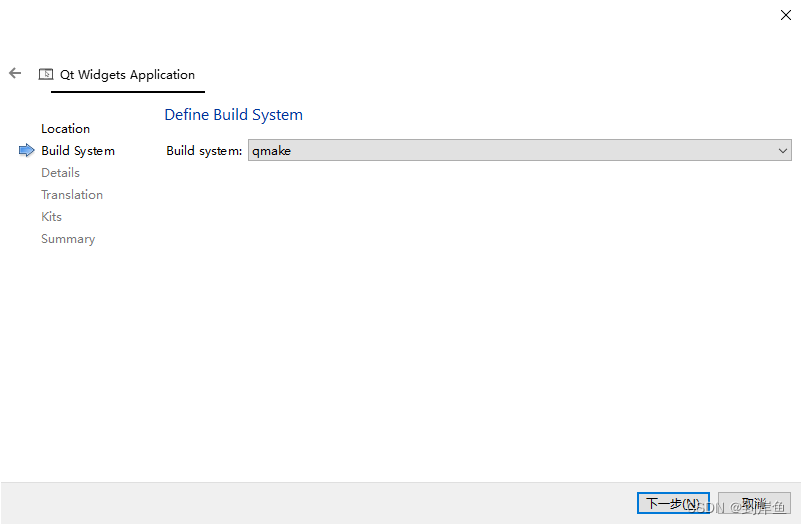

这里为了方便就用默认的qmake构建了

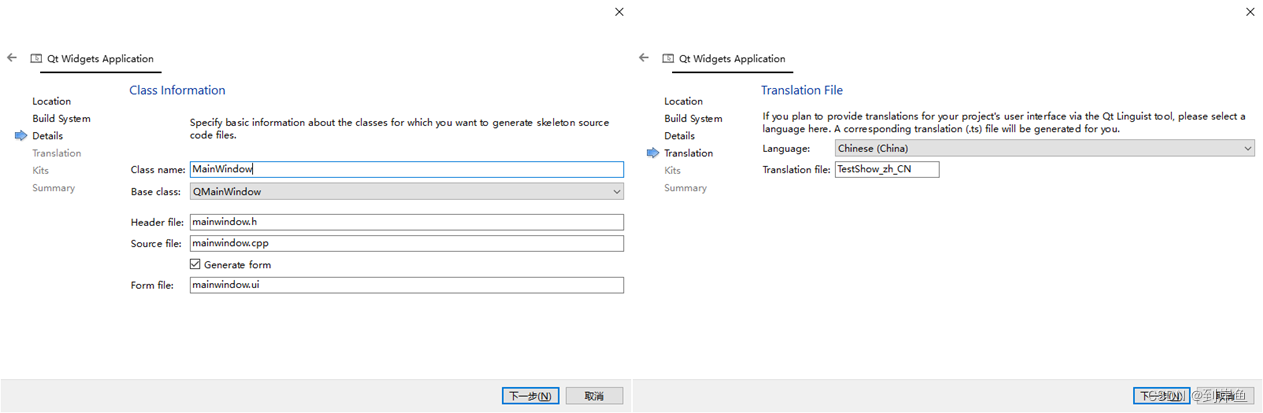

 为了方便类名就也用默认的了，语言就选中文

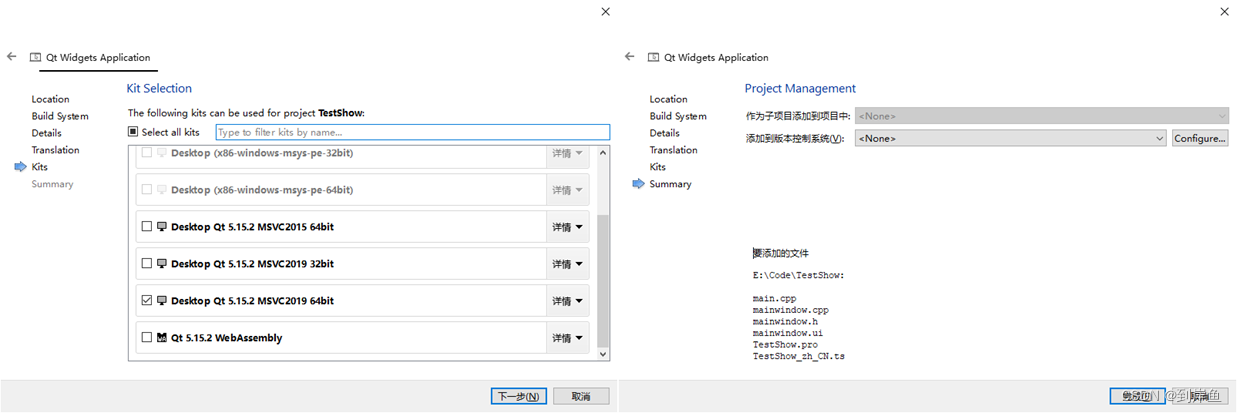

编译选的Qt 5.15.2 MSVC 2019 64位，之后默认选项，点击完成，就新建完毕了。

接下来，将vtk引入。

2. 搭建环境

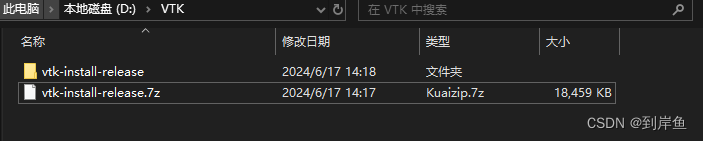

下载编译好的VTK（【免费】vtk-install-release.7z-编译好的文件资源资源-优快云文库），放入任意空文件夹中，解压后如下

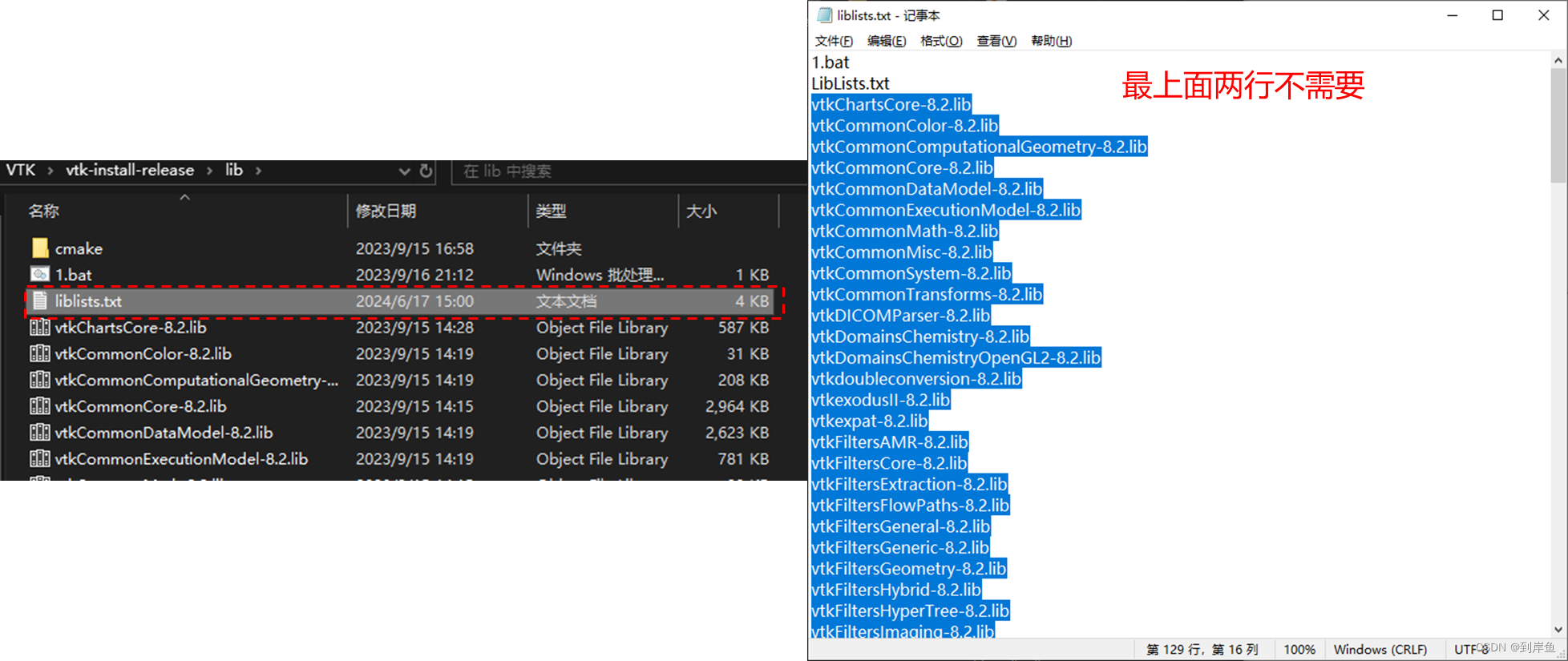

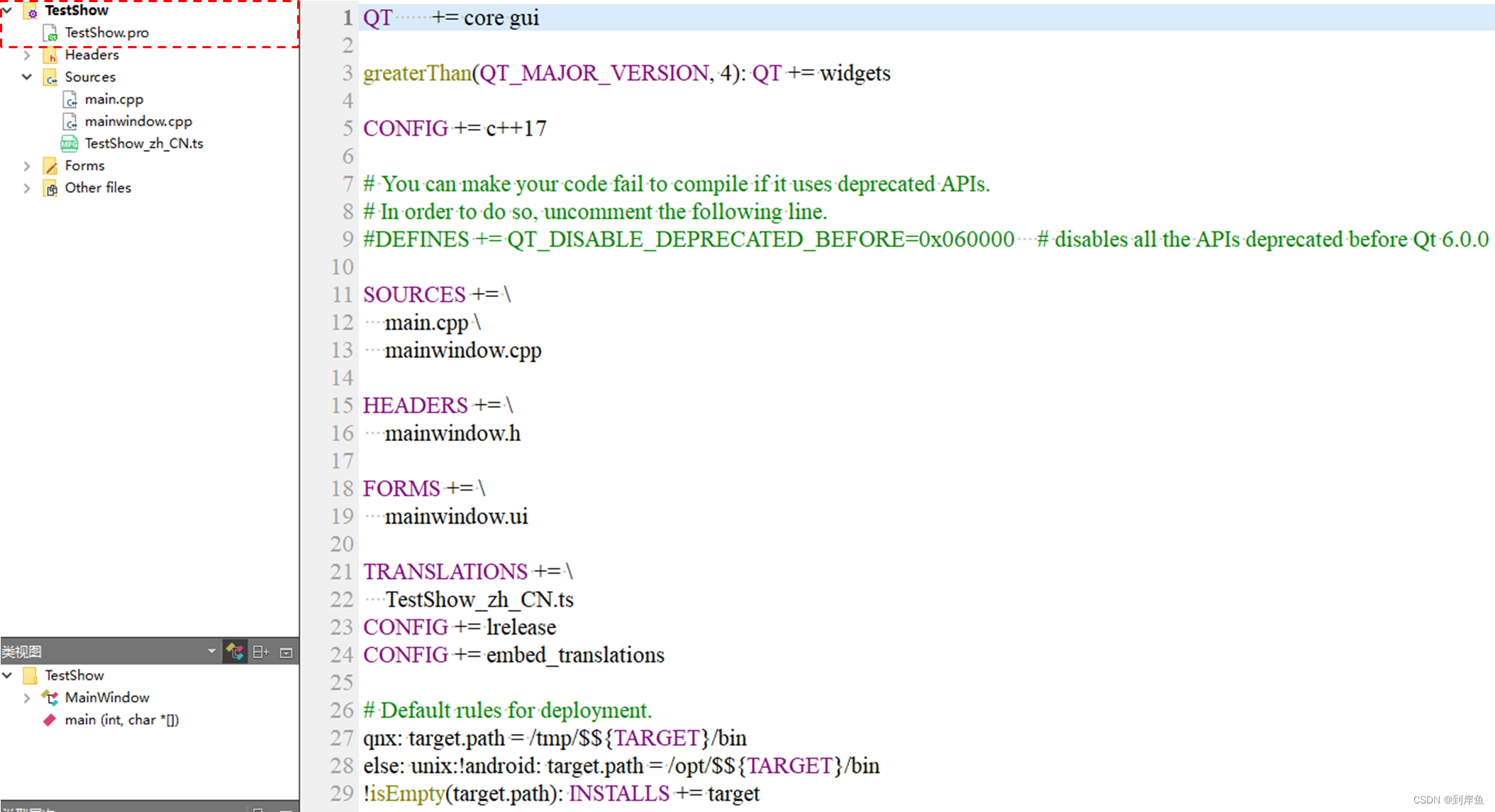

进入...\vtk-install-release\lib路径，打开liblists.txt文件，将其中VTK的静态链接库路径复制粘贴到刚刚新建的qt工程文件TestShow.pro中，具体如下

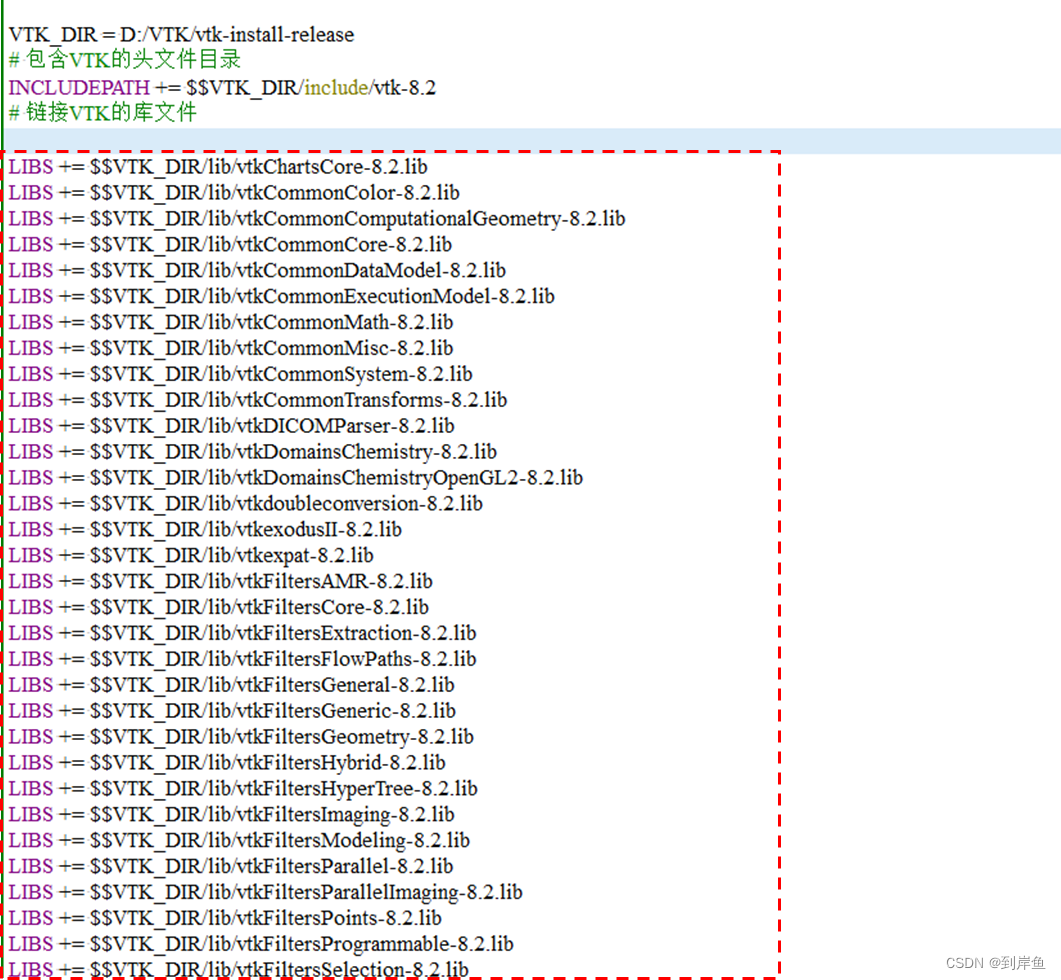

具体的置入代码如下

VTK_DIR = D:/VTK/vtk-install-release
# 包含VTK的头文件目录
INCLUDEPATH += $$VTK_DIR/include/vtk-8.2
# 链接VTK的库文件

LIBS += $$VTK_DIR/lib/vtkChartsCore-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonColor-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonComputationalGeometry-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonCore-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonDataModel-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonExecutionModel-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonMath-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonMisc-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonSystem-8.2.lib
LIBS += $$VTK_DIR/lib/vtkCommonTransforms-8.2.lib
LIBS += $$VTK_DIR/lib/vtkDICOMParser-8.2.li
