Zemax光学设计(六)——MTF（调制传递函数）曲线

参考内容：

• How to Read MTF Charts
• 解读MTF曲线

  对比度：代表镜头表现光线亮和暗能力，对比度越高，图片内容越清楚
  分辨率：代表着镜头对细节的表现能力
  MTF是表示不同频率的正弦强度分布函数经光学系统成像后，对比度的衰减程度
  调制传递函数（MTF）：10 lp/mm（低频部分，主要测试影像的轮廓锐度）；20 lp/mm（中频部分，反映镜头还原景物层次的能力）；40 lp/mm（高频部分，反应镜头记录影像细节能力）。

通过MTF图可以知道：

• 分辨率；
• 对比度；
• 色散和横向色差；
• 像场弯曲.

如何测试得到MTF

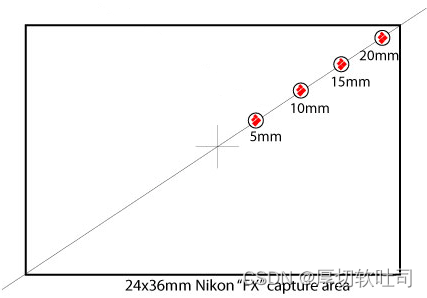

  对于一个镜头中心比边缘能力要好很多，所以厂家会从中心到边缘，选取多个点进行测试。
