HCIE之MPLS VPN练习（八）

一、Intranet模型：基本MPLS VPN

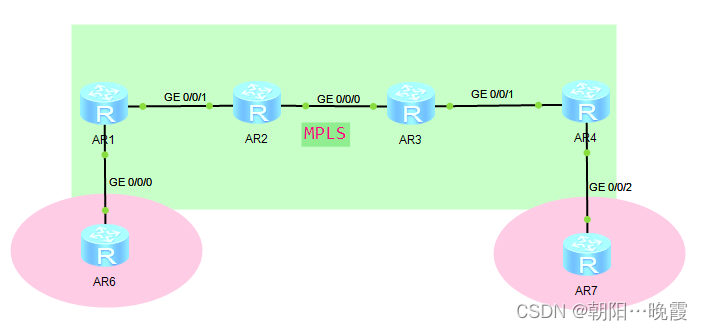

目的：R6 loop 0 和R7 loop 0 通过MPLS VPN实现通信

MPLS VPN配置思路
基本环境搭建
第一步：Core IGP构建 R1、R2、R3、R4之间运行OSPF，实现彼此环回口连通
第二步：Core LSP构建 R1、R2、R3、R4之间运行MPLS、LDP
第三步：PE-PE MPBGP邻居构建 R1 – R4之间建立MP-BGP邻居关系

创建VPN
第四步：PE – CE接口创建VRF（RD、RT、Label）
第五步：PE – CE间建立IGP传递路由（静态路由、任意IGP、BGP路由协议）
第六步：PE做路由引入（PE将VRF收到的用户ipv4路由与MP-BGP进行双向引入，PE-CE运行BGP不用做引入）

1、 CoreNet基础环境搭建

1.1、CoreNet IGP构建

配置忽略

1.2、CoreNet LSP构建

配置忽略
R2、R3查看MPLS接口开启情况，查看LDP邻居关系状态

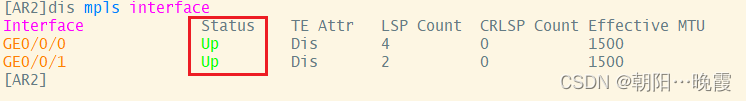

dis mpls interface

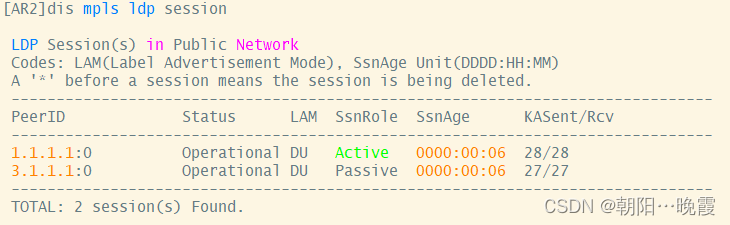

display mpls ldp session

1.3、PE – PE MPBGP邻居关系建立

R1、R4建立IBGP MPBGP邻居关系
R1
bgp 100
peer 4.1.1.1 as-number 100
peer 4.1.1.1connect-interface LoopBack0
ipv4-family vpnv4 //进入vpnv4地址簇
peer 4.1.1.1 enable //开启对于4.4.4.4邻居的vpnv4邻居（MPBGP）

R4
bgp 100
peer 1.1.1.1 as-number 100
peer 1.1.1.1 connect-interface LoopBack0
ipv4-family vpnv4
peer 1.1.1.1 enable

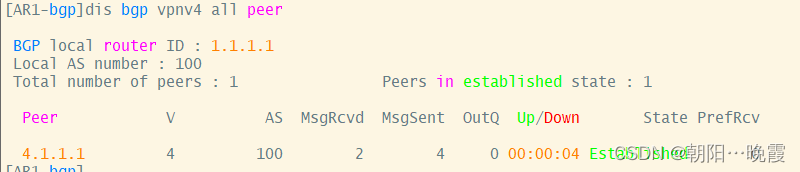

R1上查看MPBGP邻居关系
display bgp vpnv4 all peer

2、构建VPN

2.1、PE创建VRF

R1、R4分别创建VRF
R1
ip vpn-instance test //创建VRF test
route-distinguisher 100:1 //打上RD 100:1
vpn-target 200:1 //带上vpnv4 200:1 路由属性，即导出也导入
interface GigabitEthernet0/0/0
ip binding vpn-instance test //接口进入vrf test
ip address 16.1.1.1 255.255.255.0

R4
ip vpn-instance test
route-distinguisher 100:2
vpn-target 200:1
interface GigabitEthernet0/0/2
ip binding vpn-instance test
ip address 47.1.1.4 255.255.255.0
R1、R4上验证直连链路联通性
R1：ping -vpn-instance test 16.1.1.6
