MPLS VPN 常见组网模型

Intranet（内部网络）

当采用Intranet组网方案时，一个VPN中的所有用户形成闭合用户群，相互之间能够进行流量转发，VPN中的用户不能与任何本VPN以外的用户通信，其站点通常是属于同一个组织。

部署Intranet场景的MPLS VPN

如图所示，客户X及Y各自有2个站点，现需要通过MPLS VPN实现站点之间的互联，分别对应VPNX和VPNY；

互联接口、AS号及IP地址信息，CE与PE通过如图的协议或方法交换路由信息；

PE-CE之间部署OSPF (1)

Extranet（外联网）

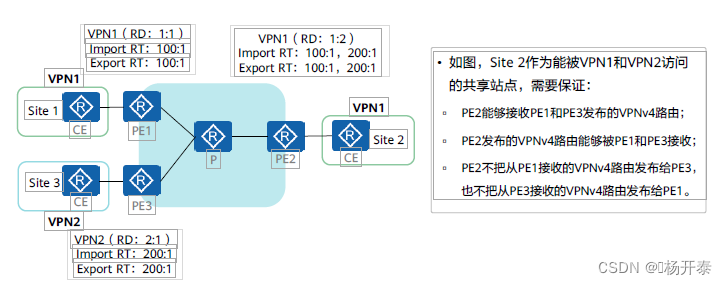

当采用Extranet组网方案时，VPN用户可将部分站点中的网络资源给其他VPN用户进行访问。

Hub&Spoke

当采用Hub&Spoke方案时，可以将多个站点中的一个站点设置为Hub站点，其余站点为Spoke站点。站点间的互访必须通过Hub站点，通过Hub站点集中管控站点间的数据传输。
