静态路由配置实验

通过学习该实验，希望能够掌握以下几个内容：

1. 学会静态路由的基本配置实验

2. 知道路由器获取路由条路的几种方法

3. 理解和掌握路由器的工作原理

4. 理解什么是高级路由

静态路由实验

实验目的

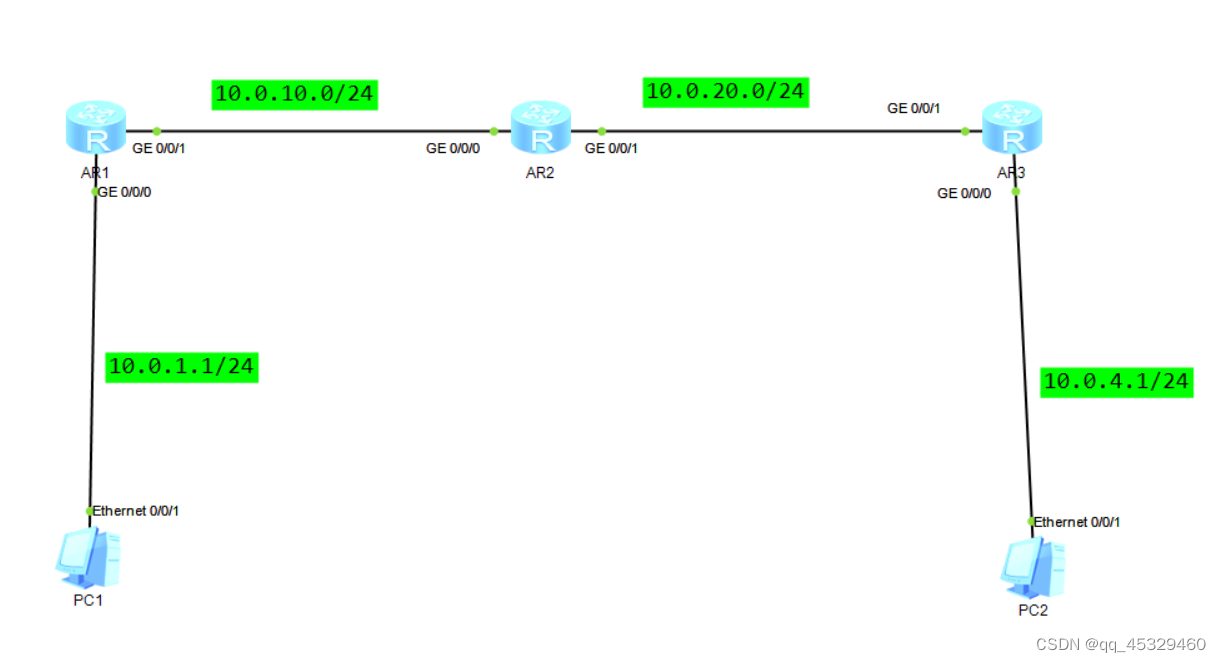

1. 根据拓扑图对设备进行基础配置（主机IP、网关和路由器接口IP地址）

2. 使用静态路由使得PC1和PC2实现的通信

实验步骤

1、完成基本的配置（主机IP、网关和路由器接口IP地址）

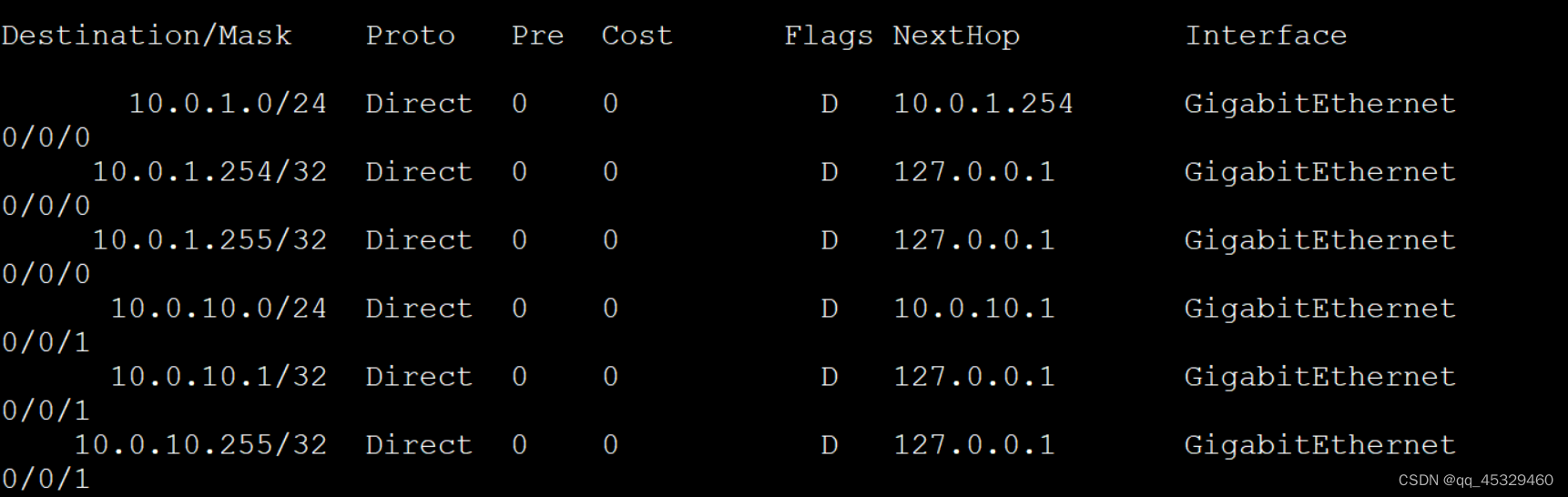

2、查看路由器路由表（以R1位为例）

通过上图可以发现的路由器上的路由均为直连路由

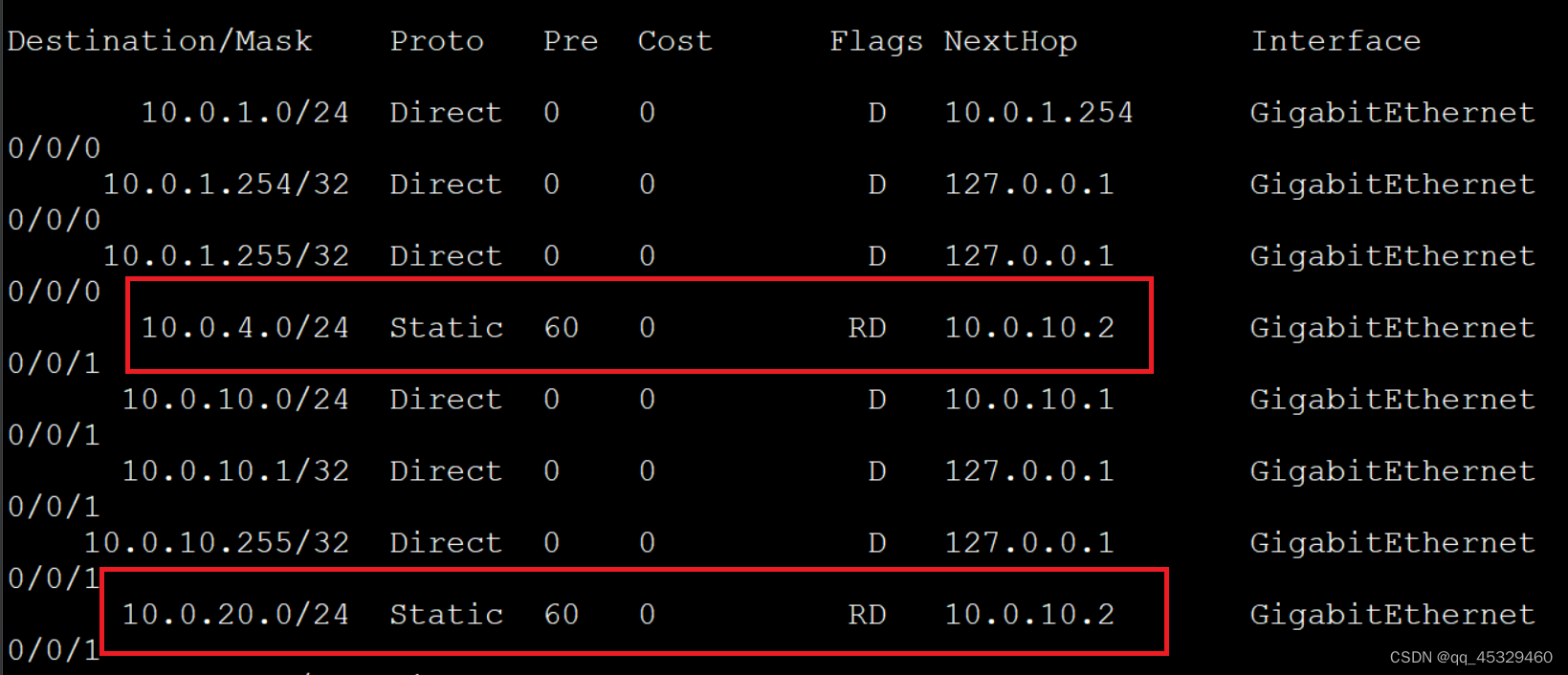

3、配置静态路由，再次查看路由表信息（R1为例）

可以发现已经存在两条去往目的网段的路由条目

4、配置其他路由器的静态IP

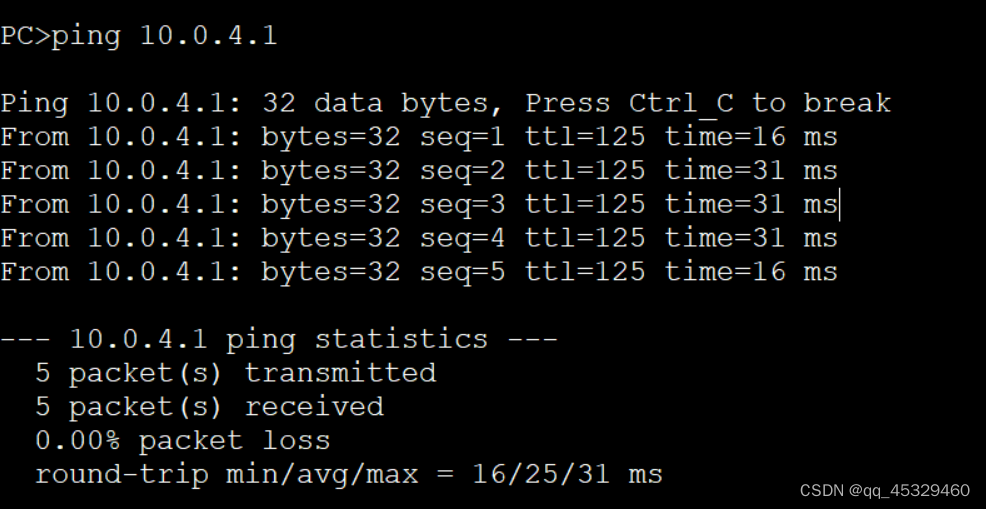

5、测试两台主机支之间是否相连

主机之间实现了相互通信



6、现在删除R1上配置的静态路由，使其两台主机无法进行通信

7、配置一条默认（缺省路由），当R1查找不到目的网络路由时，会直接把数据报文分发送到的默认路由

8、会发现主机之间能通信，其实就是利用了默认路由，将该数据报文发送了出去

总结：

1、静态路由配置简单、高效。由于每一台路由器上都需要配置该实验，所以只适合与简单的网络，而且当网络拓扑发生变化时，它是不能自己感知的，必须要手动删除，然后进行重新的配置。

2、一般使用动态路由来让路由器自动的生成路路由条目。

高级路由

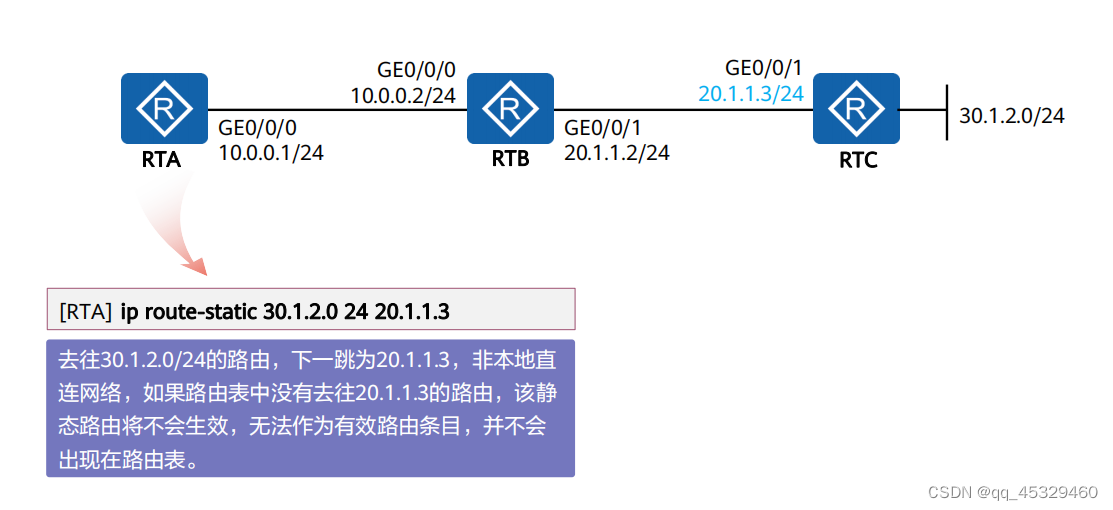

路由递归

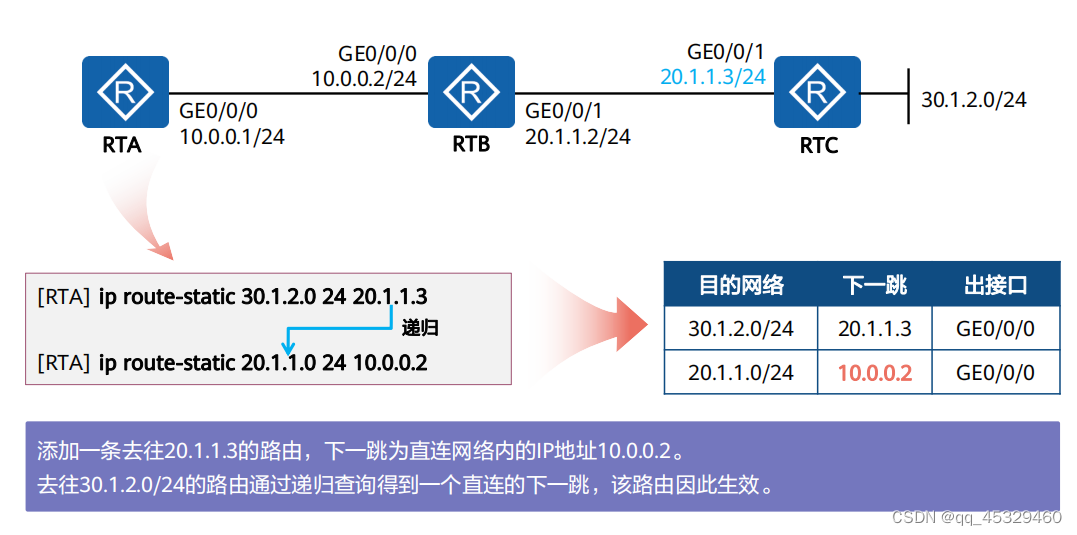

如果配置了一条去往某个网段的路由，下一跳接口地址并非直连网络，该路由条路的是不会生效的，当再次配置一条去往该接口所在网段的路由，它才能生效。

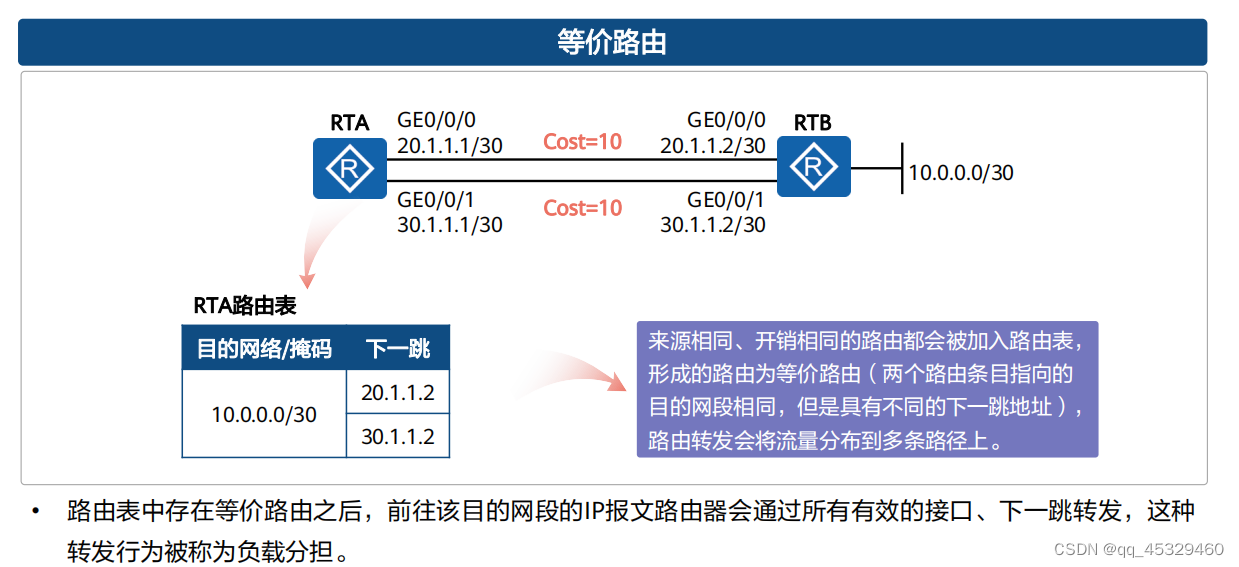

等价路由

当存在多个去往某个网段的路由条目，它们的来源相同、端口的Cost相同，只是数据发送的下一跳地址不同，被称为等价路由，在等价路由中，去往该网段的数据均能被分担到这些有效的接口中，这样的行为称之为“负载分担”  。

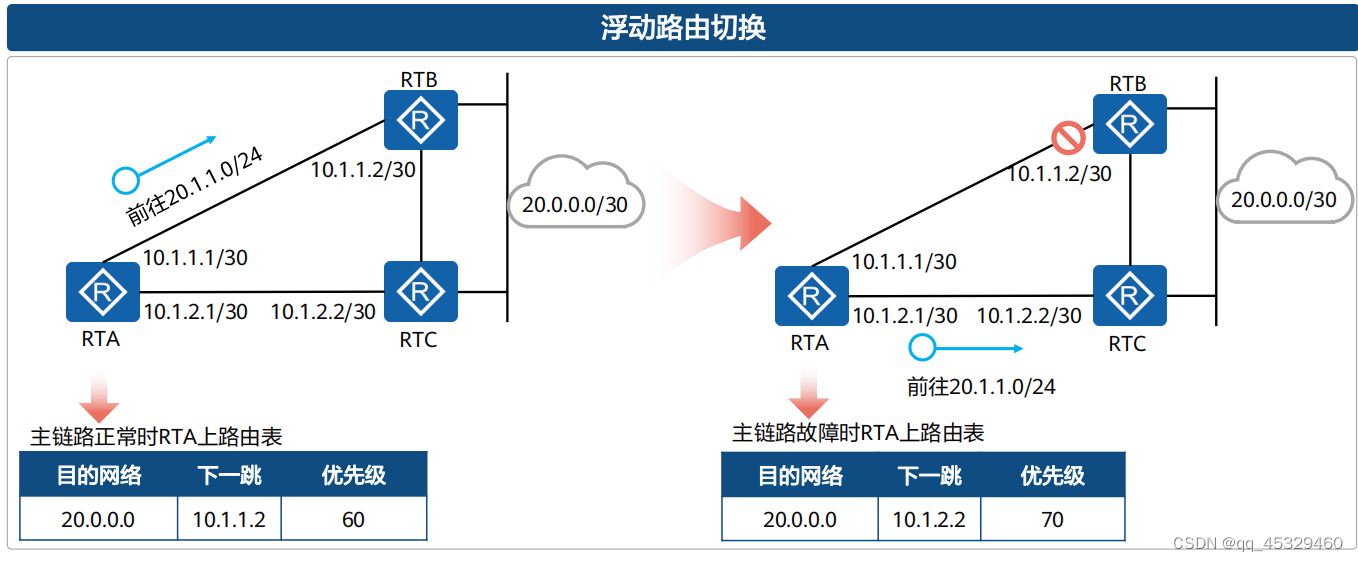

浮动路由

为去往某个网段配置多条路由，当其中的链路发生故障时，可以直接启动另外一条路由。



路由器工作原理

路由器是工作在网络层的网络设备，也成为3层设备。作用是根据生成的路由表对IP报文进行转发。路由器在收到一个的IP报文的时，会对其进行解封装（目的查看这个报文中的目的IP），然后根据自己的路由表来处理这个IP报文：

• 如果目的IP所在的网段存在于路由表中，则直接从该路由条目中的指定接口转发出去

• 如果目的IP所在的网段不存在路由表中，则会查看路由表中是否存在缺省路由

  • 如果存在缺省路由，那么直接把这个IP报文从该条目中的接口转发出去

  • 如果不存在缺省路由，则直接丢弃该数据报文

 路由器获取路由的方式

• 直连路由：与路由器直接相连的网段，路由器的各个接口连接的网段可能不太一样

• 静态路由：通过管理员手动配置的路由条目

• 动态路由：通过各种动态路由协议学习到的路由条目

最优路由的选择

在一个网络中，可能存在去往同一个网段的多条路径，路由器并不会把这些所有的路径都保存在自己的路由表中，而是从中选取出一条“最优”的路径保存。最优路由选取规则如下：

先比较优先级，如果优先级相同（采用了同一种方式获取的路由），在比较路径上的开销值，值越小越优先。

路与转发

路由器在接受到的一个IP数据报文时，会将该报文和路由表中的每一条路由进行比较，会找到一条最为详细的路由，并从这条路由中转发出去。—— 根据最长匹配原则来处理的。
