WIFI模块AT指令配置模块连接路由向公网发送数据（花生壳内网穿墙）

电子民工搬砖峡

已于 2023-03-15 16:26:26 修改

阅读量1.3k

点赞数 1

分类专栏：物联网文章标签：嵌入式硬件网络

于 2023-03-14 16:02:23 首次发布

本文链接：https://blog.youkuaiyun.com/qq_45325304/article/details/129523262

版权

文章详细介绍了如何使用E103_W05WIFI模块（兼容ESP8266指令）通过STA模式连接到家用路由器并建立TCP连接到公网服务器。首先，通过AT指令设置模块为STA模式，然后连接指定的WiFi网络，再启动TCP连接到指定公网IP和端口。为进行本地测试，使用花生壳软件实现内网穿透，以便在串口调试助手中观察数据透传。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

最近在做一个关于WIFI的项目，记录一下。
跟大部分应用项目一样，我们使用的是串口WIFI模块，mcu通过串口发送AT指令来实现模块的配置以及数据传输。

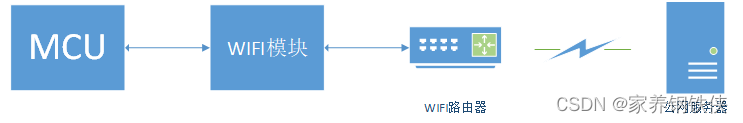

我们的方案如下图所示：

系统通过WIFI模块接入家用路由器入网，向公网服务器传输数据，实现物联网应用。
我们使用的WIFI模块为E103_W05（指令兼容ESP8266），下面介绍一下整个模块测试联网的过程。

WIFI模块配置

WIFI模块入网有两种方式：
1.模块作为STA工作模式去搜索附近的WIFI并连接；
2.smartConfig 模式，通过AT指令将模块配置为smartConfig模式（此模式本次不使用）。

将WIFI模块配置为STA模式并建立TCP连接

if(u8E103_SendCmd((uint8_t*)"AT+CWMODE=1",(uint8_t*)"OK",100))//配置为softSTA模式
		{
		  return 1;
		}
		HAL_Delay(15);
		if(u8E103_SendCmd((uint8_t*)"AT+CWJAP=\"TEST\",\"12345678\"",(uint8_t*)"WIFI GOT IP",1000))//连接的wifi名和              密码
		{
		  return 1;
		}
		HAL_Delay(1500);
		if(u8E103_Send
