HFSS仿真学习2 间隙波导销钉单元

一、建模：

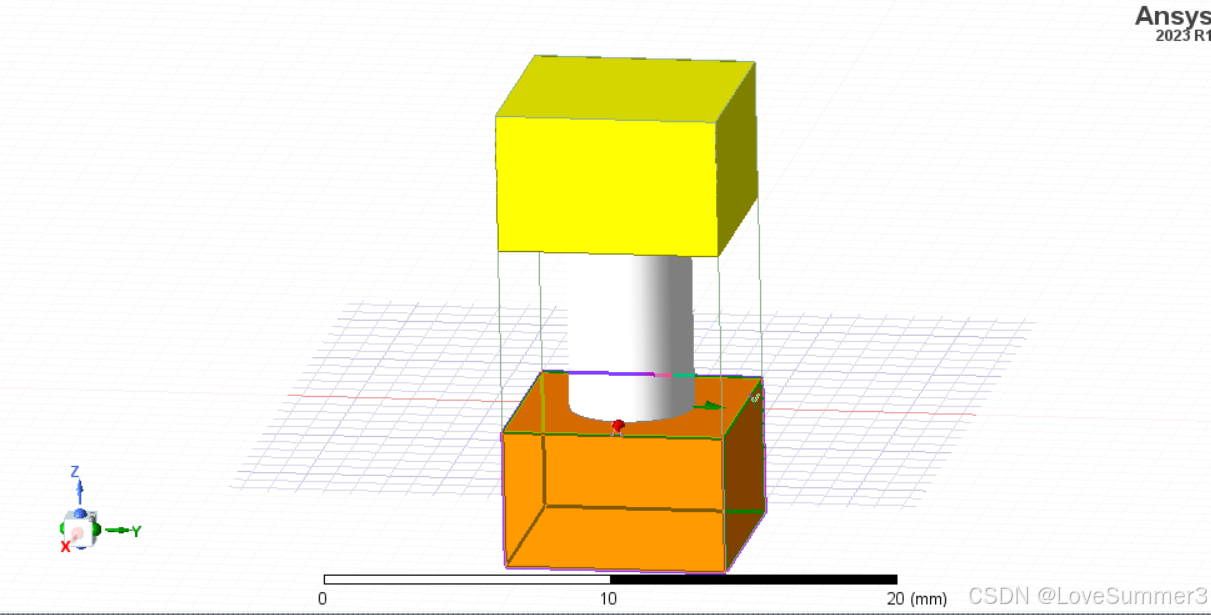

        参考“全金属间隙波导技术及其在微波无源功率分配/合成网络中的应用研究”给出的销钉单元建立模型：上下两层为金属板，中间为销钉单元，别忘了对整个结构设置空气盒子（HFSS的默认背景为PEC）

二、求解设置

        间隙波导可以看作一种特殊的平行板波导，因此本征模求解的设置和布里渊区的解释可以参照 平行板波导的色散曲线 。

1)求解器选择本征模求解器

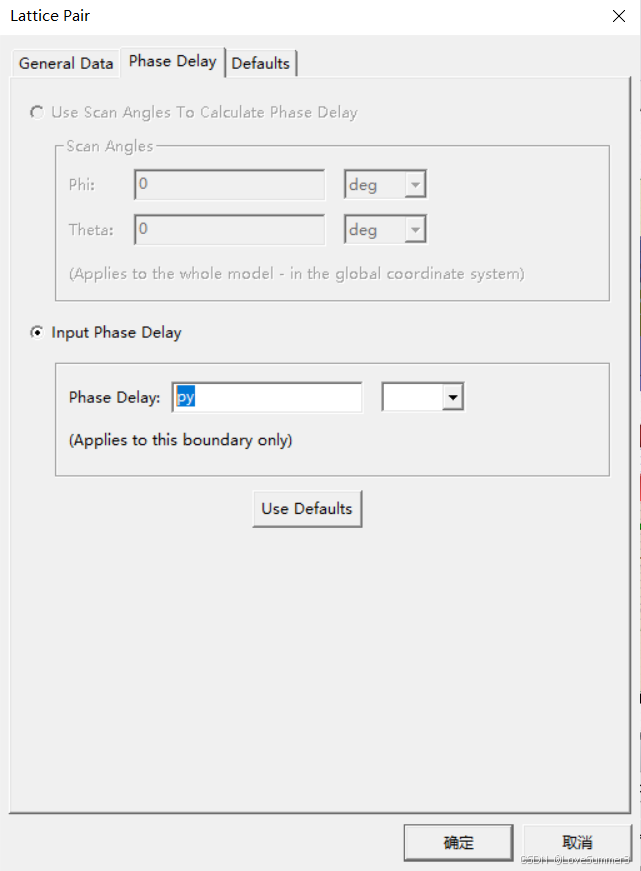

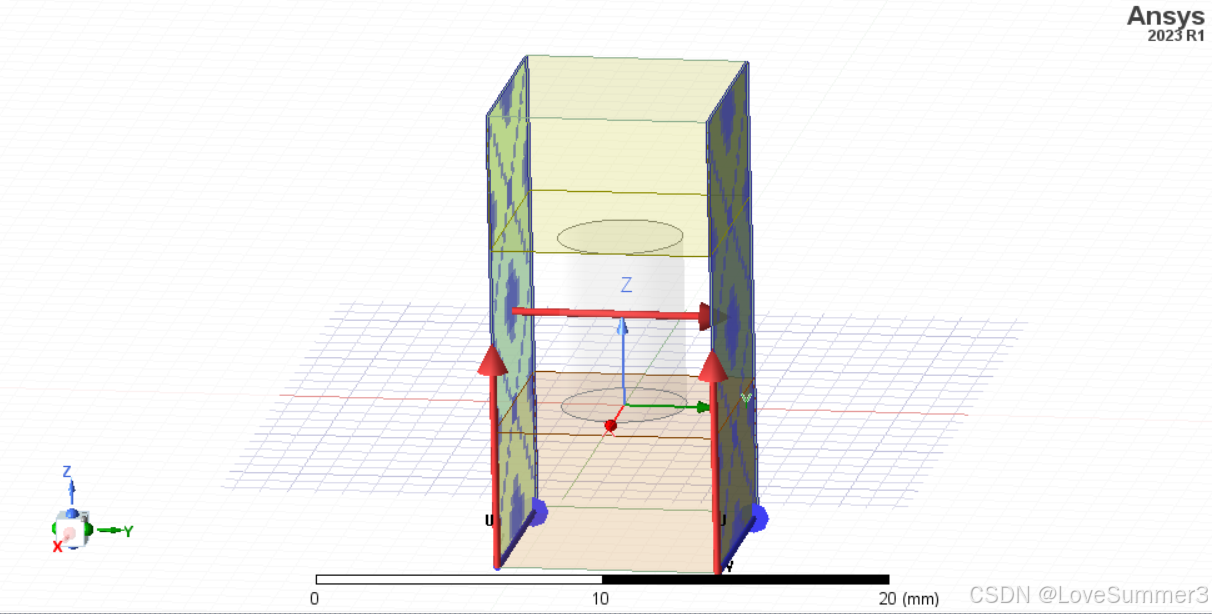

2)边界条件设置：其中，横向方向上可以设置为周期边界，即主从边界条件（lattice pair），同时要记得设置相位差。不需要设置激励。

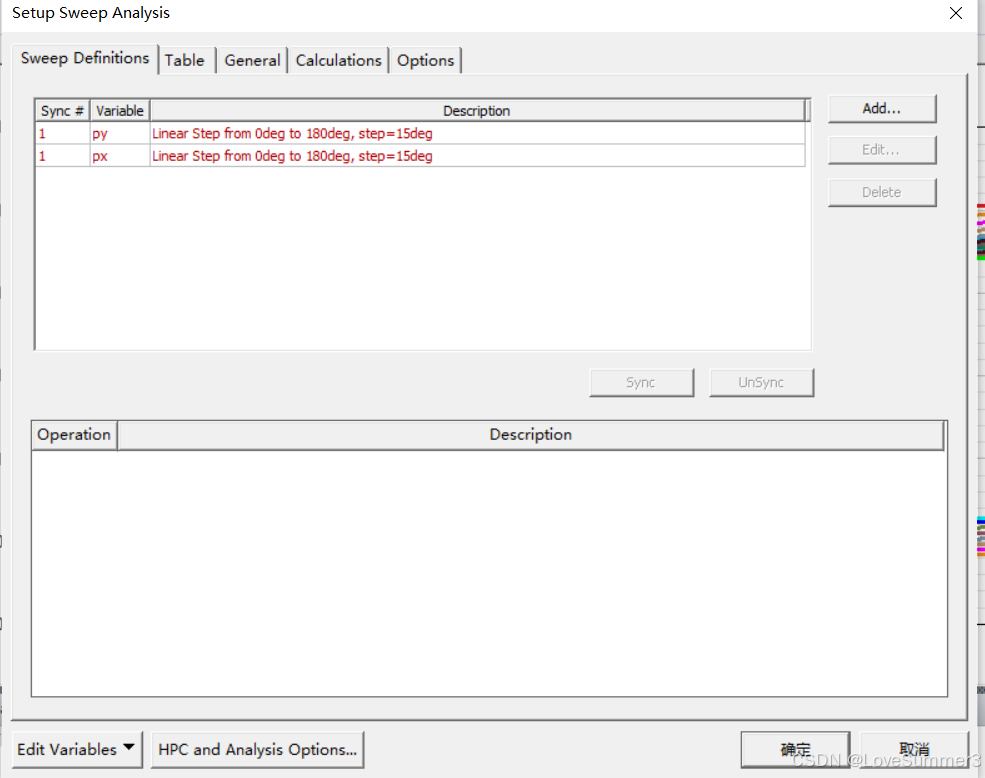

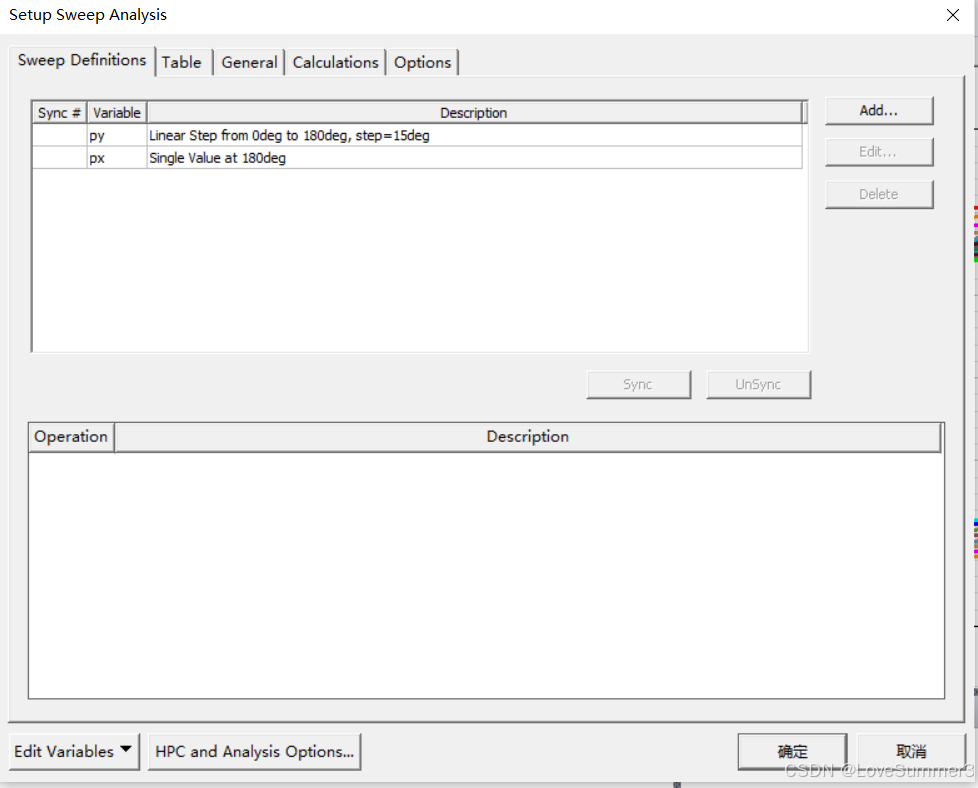

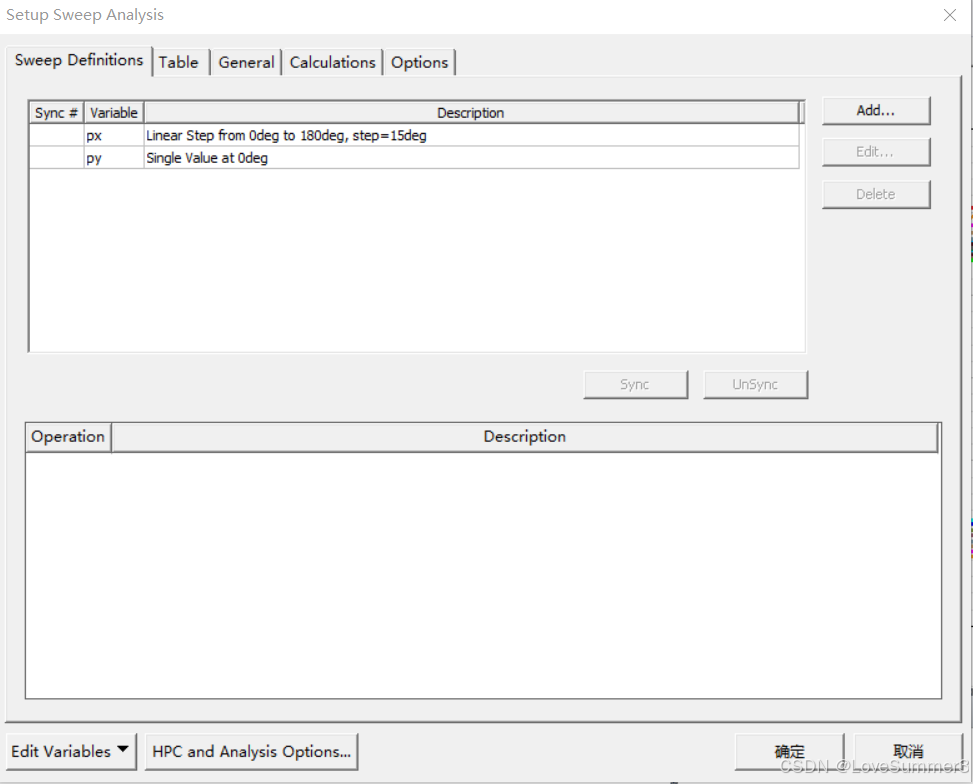

3)参数扫描：

 py=0,0<px<180()

 px=180,0<py<180()

0<px=py<180()

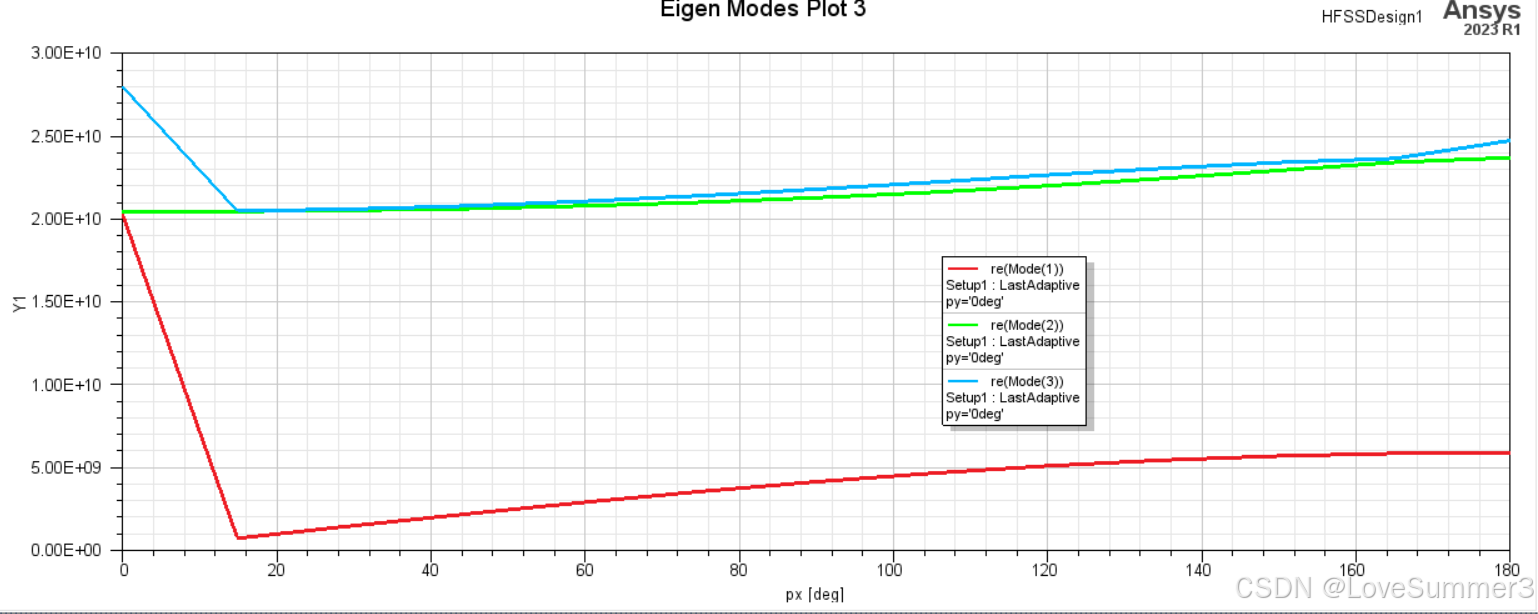

三、结果分析

：（这里px=py=0的点有问题，但是满足收敛条件，暂时还解决）

：

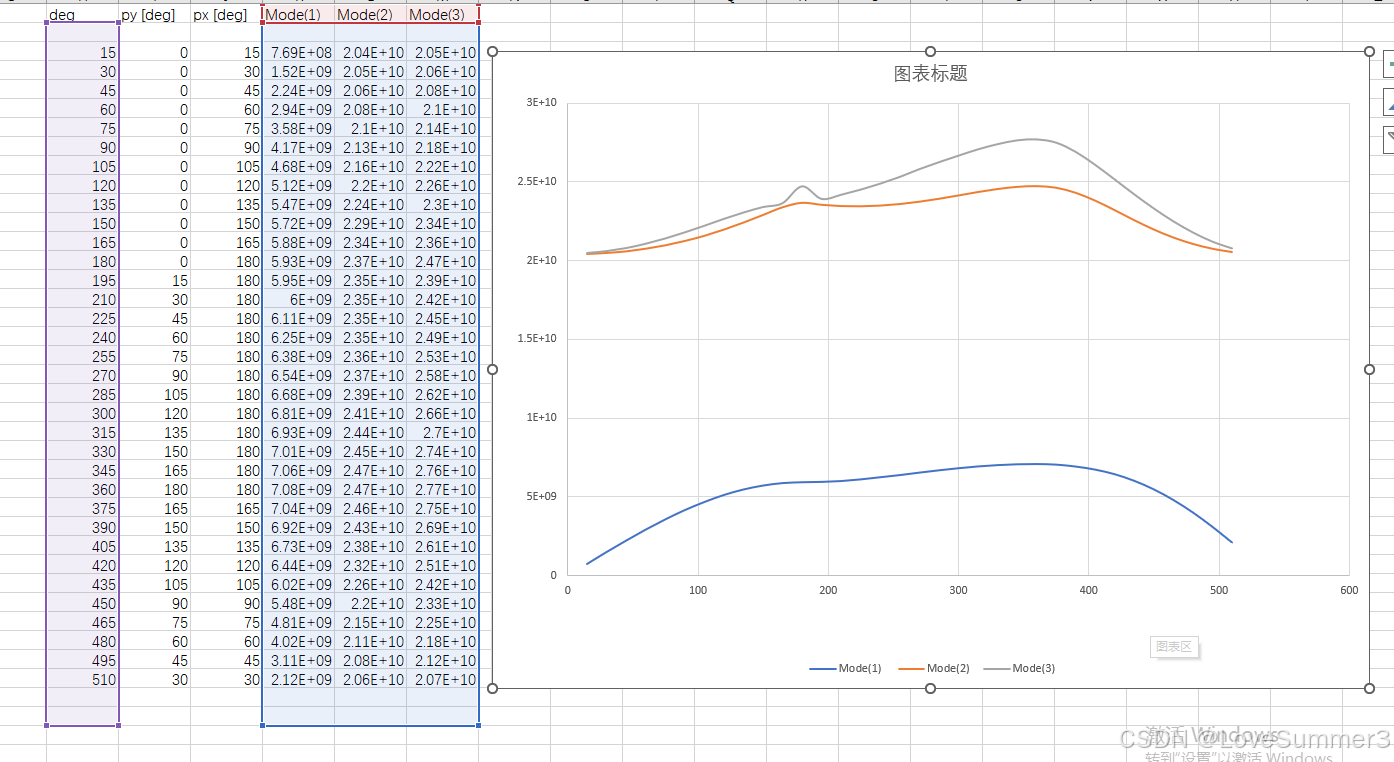

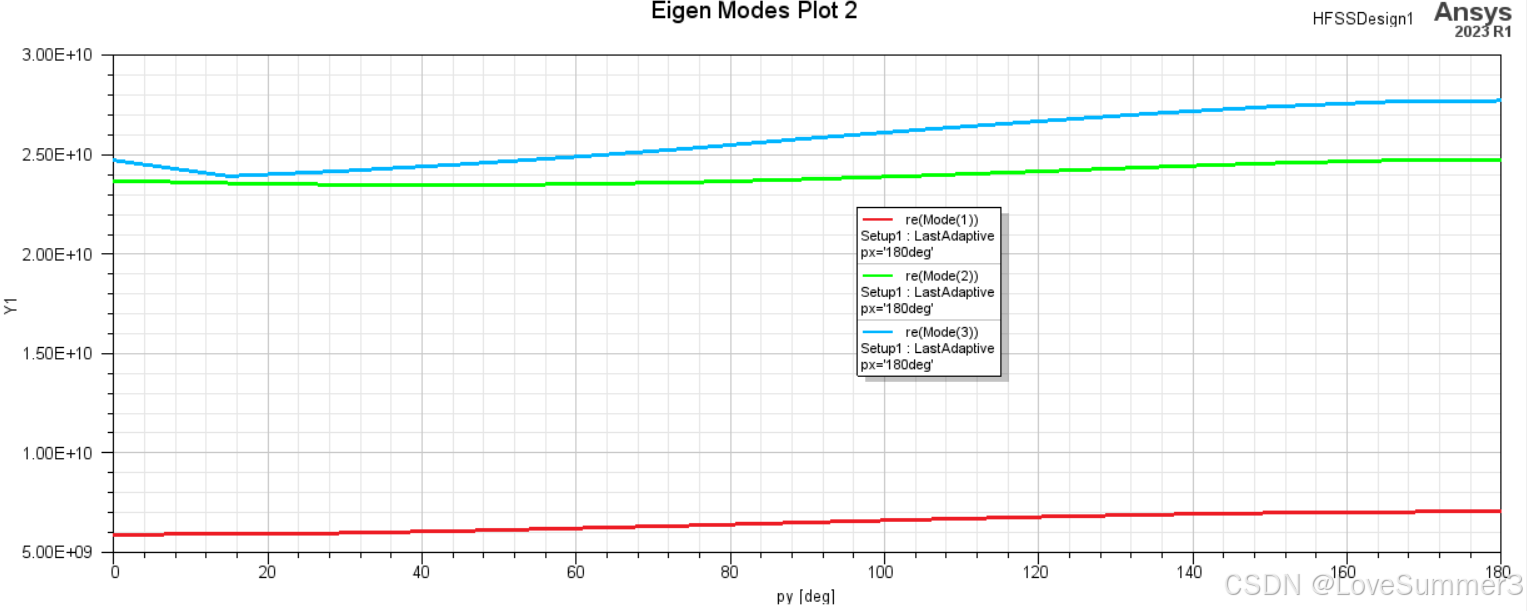

的需要导入excel中处理，最终结果(去掉了初始点);

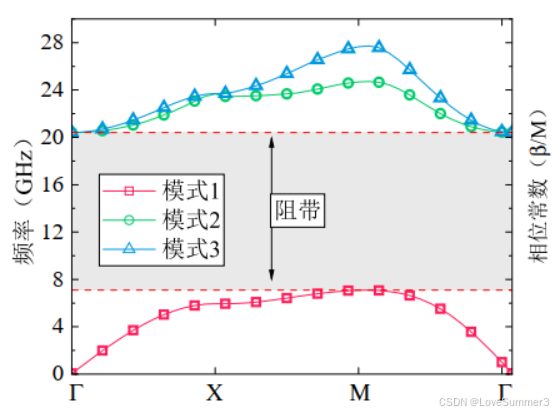

与文献中的结果基本一致.
