- 介绍
Sysfs 设备文件系统与proc是同一类的文件系统，基于ramfs实现的内存文件系统。
1.1 为什么会有 sysfs？ - procfs 的局限性：
- 早期，Linux 使用 procfs 来提供内核与用户空间的交互接口。
- 但 procfs 的设计不够层次化，设备信息和其他系统信息混杂在一起，显得混乱。
- 于是，开发者决定创建一个新的文件系统，专门用来管理设备和硬件信息。
- sysfs 的诞生：
- 最初，这个新文件系统叫 ddfs（Device Driver Filesystem），后来改名为 driverfs。
- 在 Linux 2.6 中，引入了 kobject 子系统，抛弃了原来基于 ramfs 的实现方式。
- 最终，driverfs 被正式更名为 sysfs，并挂载在 /sys 目录下。
1.2 sysfs 的作用是什么？
- 展示设备信息：
- sysfs 提供了一个清晰、有层次的目录结构，展示了系统的设备、总线、驱动等信息。
- 比如，所有块设备的信息会放在 /sys/block，网络设备的信息会放在 /sys/class/net。
- 用户与内核的桥梁：
- 和 procfs 类似，sysfs 允许用户通过简单的命令（如 cat 或 echo）来查看或修改内核中的信息。
- 例如，可以通过 cat /sys/class/net/eth0/address 查看网卡的 MAC 地址。
- 硬件拓扑的映射：
- 系统中所有的设备和总线都通过 kobject 组织起来，sysfs 将这些关系直接反映到文件系统中。
- 用户可以通过 /sys 目录轻松了解硬件的拓扑结构。
uangmang@ubuntu /sys [127]> ls
block/ bus/ class/ dev/ devices/ firmware/ fs/ hypervisor/ kernel/ module/ power/
1. block/
作用：包含系统中所有的块设备信息（如硬盘、分区等）。
示例：/sys/block/sda/ 对应第一块 SATA 硬盘。
2. bus/
作用：按总线类型（如 PCI、USB、I2C 等）分类的设备列表。
示例：/sys/bus/usb/devices/ 包含所有 USB 设备。
3. class/
作用：按设备功能分类的视图（如网卡、显卡、输入设备等）。
示例：/sys/class/net/ 包含所有网络接口。
4. dev/
作用：提供字符设备和块设备的符号链接，指向实际设备节点。
示例：/sys/dev/block/ 和 /sys/dev/char/ 分别对应块设备和字符设备的主次设备号。
5. devices/
作用：系统所有设备的物理层次结构，反映硬件实际连接方式。
示例：PCI 设备会显示为 /sys/devices/pci0000:00/。
6. firmware/
作用：固件相关信息和接口（如 ACPI、EFI 等）。
示例：ACPI 表可通过此目录访问。
7. fs/
作用：文件系统相关信息（如挂载的文件系统、配额等）。
示例：/sys/fs/ext4/ 包含 ext4 文件系统的参数。
8. hypervisor/
作用：虚拟化相关信息和配置（如 Xen、KVM 等虚拟化平台）。
示例：Xen 虚拟机的属性可能在此目录下。
9. kernel/
作用：内核运行时参数和配置（如调试选项、热插拔设置等）。
示例：/sys/kernel/debug/ 提供调试接口（需挂载 debugfs）。
10. module/
作用：已加载内核模块的信息和参数。
示例：/sys/module/ext4/ 包含 ext4 文件系统模块的参数。
11. power/
作用：电源管理相关配置（如休眠、唤醒事件等）。
示例：/sys/power/state 可写入 mem 进入睡眠状态。
- 对象
Linux是以一切皆文件的哲学，sysfs 保留给用户操作的接口，是用户通向内核的窗户。在 Linux 内核中，kobject、kobj_type 和 kset 是 设备模型（Device Model） 的核心数据结构，它们共同构成了 /sys 文件系统的底层框架。
暂时无法在飞书文档外展示此内容 - 相关代码
3.1 Kobject
kobject
设备模型实现的中心为kobject，kobject提供了这些对象作： - reference count
- 管理对象的链接串行（集合）
- 集合的 spinlock
- 将对象属性导出到用户空间（通过sysfs）
/include/linux/kobject.h
struct kobject {
const char *name; // 物件的文字名稱，可利用 sysfs 導出至 user space
struct list_head entry; // 雙向鏈結串列，用於將若干 kobject 放置到一個鏈結串列中
struct kobject *parent; // 用於 kobject 的階層結構
struct kset *kset; // 用於將物件與其他物件放置到一個集合時
struct kobj_type *ktype; // 提供包含 kobject 的資料結構的更多詳細資訊
struct sysfs_dirent *sd; // 用於 kobject 與 sysfs 間的關聯
struct kref kref; // 管理 reference count
unsigned int state_initialized : 1; // 是否已經初始化
unsigned int state_in_sysfs : 1; // 是否已在 sysfs 呈現
unsigned int state_add_uevent_sent : 1; // 紀錄 add uevent 是否發送
unsigned int state_remove_uevent_sent : 1; // 若有 add uevent 沒有 remove uevent 會補發 remove uevent
unsigned int uevent_suppress : 1; // 若為 1，在設備發生變化時不發送 uevent
};
3.2 kobj_type
对象读写行为和释放逻辑
// /include/linux/kobject.h
struct kobj_type {
void (*release)(struct kobject *kobj); // 对象销毁时的回调
const struct sysfs_ops *sysfs_ops; // sysfs 文件读写方法
struct attribute **default_attrs; // 默认属性文件列表
};
3.3 Kset
kset 是包含了多个 kobject 的集合，也就是说 kset 用来打包 kobject，例如现在我们需要在
/sys 目录下出创建多个目录或者文件，那么就需要使用 kset 来指定这些目录在同一级目录下。
// include/linux/kobject.h
struct kset {
struct list_head list; // 所有屬於目前集合的 kobject 的鏈結串列
spinlock_t list_lock; // 用於保護 list
struct kobject kobj; // kset 即為使用 kobject 的第一個例子，用於管理 kset 本身
const struct kset_uevent_ops *uevent_ops; // function pointer，用於將集合的狀態資訊傳遞給 user space
};
3.4 Kref
kref 用来储存 kobject 的 reference count。
//include/linux/kref.h
struct kref {
atomic_t refcount; // when o,release
};

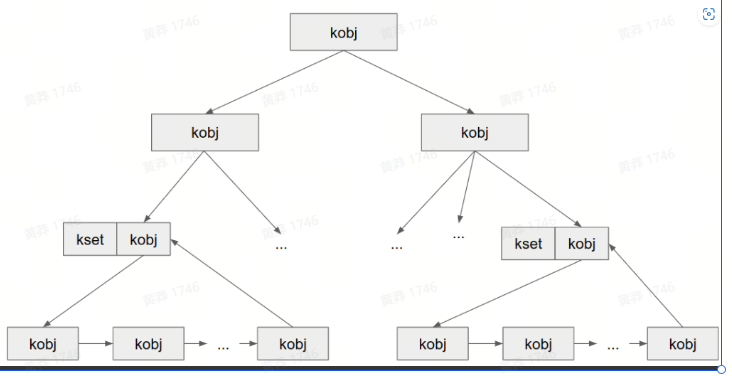

3.5 树状图
3.6 文件操作

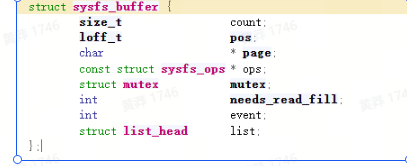

sysfs_buffer
/fs/sysfs/file.c
为了方便 user space 与 sysfs 交换数据，核心设计了 sysfs_buffer 这个资料结构。
open
/fs/sysfs/file.c
在open时，首先通过file取得kobject，指定ops为kobject内的ktype上的，检查写与 store、检查读与 show，没问题的话就分配一个 sysfs_buffer，最后将 file 指标中的 关连到 sysfs_buffer。sysfs_opsprivate_data
read
/fs/sysfs/file.c
若是在第一次读取或是写入后，就呼叫 show 函式来 refresh sysfs_buffer。 最后将sysfs_buffer 内的数据复制到参数传入的 buf。
write
/fs/sysfs/file.c
分配一个新的 page，再呼叫 store 函数。
4. 实验
4.1 关键点：
- 创建一个sysfs层次结构，包含多级子目录
- 添加一个可读写属性文件来控制整数值
- 当整数值被设为0时，动态删除一个子目录和符号链接
- 在模块卸载时正确清理sysfs条目
- 使用正确的引用计数管理kobject对象
// git 相关代码 Gist
#include <linux/device.h> // 设备相关函数和结构体
#include <linux/init.h> // 模块初始化宏
#include <linux/kernel.h> // 内核日志和类型定义
#include <linux/module.h> // 模块相关宏和函数
#include <linux/sysfs.h> // sysfs 相关函数和结构体
// 模块静态变量
static int dev_int; // 将通过sysfs暴露的整数值
static struct device *dev; // 指向根设备的指针
static struct kobject *root, *s1, *s2, *s3; // sysfs层次结构中的kobject对象
// sysfs属性的show函数
// 当读取属性时调用
static ssize_t dev1_show(struct device *dev, struct device_attribute *attr, char *buf) {
return sprintf(buf, "dev_int: %d\n", dev_int); // 返回dev_int的当前值
}
// sysfs属性的store函数
// 当写入属性时调用
static ssize_t dev1_store(struct device *dev, struct device_attribute *attr, const char *buf, size_t count) {
sscanf(buf, "%d", &dev_int); // 解析输入并存储到dev_int
// 当dev_int被设为0时的特殊行为
if (dev_int == 0) {
kobject_del(s3); // 删除subdir3的kobject
sysfs_remove_link(s2, "symlink_demo"); // 删除subdir2中的符号链接
}
return count; // 返回处理的字节数
}
// 定义设备属性，包含show/store函数和权限(0660)
static struct device_attribute dev_attr = __ATTR(dev1, 0660, dev1_show, dev1_store);
// 模块初始化函数
static int sysfs_demo_init(void) {
printk(KERN_INFO "sysfs demo init\n");
// 创建并注册根设备
dev = root_device_register("sysfs_demo");
root = &dev->kobj; // 获取根设备的kobject
// 在sysfs中创建目录层次结构:
// /sys/sysfs_demo/
// /sys/sysfs_demo/subdir1/
// /sys/sysfs_demo/subdir1/subdir2/
// /sys/sysfs_demo/subdir1/subdir2/subdir3/
s1 = kobject_create_and_add("subdir1", root); // 在root下创建subdir1
s2 = kobject_create_and_add("subdir2", s1); // 在subdir1下创建subdir2
s3 = kobject_create_and_add("subdir3", s2); // 在subdir2下创建subdir3
// 在subdir2中创建属性文件
sysfs_create_file(s2, &dev_attr.attr);
// 在subdir2中创建指向subdir1的符号链接
sysfs_create_link(s2, s1, "symlink_demo");
return 0;
}
// 模块清理函数
static void sysfs_demo_exit(void) {
printk(KERN_INFO "sysfs demo exit\n");
// 清理sysfs条目(按创建顺序的逆序)
sysfs_remove_file(root, &dev_attr.attr); // 删除属性文件
kobject_put(s2); // 递减s2的引用计数
kobject_put(s1); // 递减s1的引用计数
root_device_unregister(dev); // 注销根设备
}
// 指定初始化和清理函数
module_init(sysfs_demo_init);
module_exit(sysfs_demo_exit);
// 设置模块许可证(必需)
MODULE_LICENSE("GPL");
4.2 结果
这是一个 kernel module，一开始会建立一个名称为 dev1 的 device_attribute，传入的 function pointer，通过核心提供的 API作 kobject， 如果对 dev1 写入 0，会将 subdir2 下的符号连结与 subdir3 移除。
/sys/sysfs_demo/
subdir1/
subdir2/
dev1 (属性文件)
subdir3/
symlink_demo (指向subdir1的符号链接)
4.3 创建实例
Task
- 创建makefile
- obj-m += simple.o
all:
make -C /lib/modules/$(shell uname -r)/build M=$(PWD) modules
clean:
make -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean
- 创建simple.c
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/kobject.h>
#include <linux/sysfs.h>
#include <linux/string.h>
// 定义 kset 和 kobject
static struct kset *my_kset;
static struct kobject *my_kobj;
// sysfs 属性的值
static char my_value[100] = "default_value";
// 读取 sysfs 属性
static ssize_t my_show(struct kobject *kobj, struct kobj_attribute *attr, char *buf)
{
return sprintf(buf, "%s\n", my_value);
}
// 写入 sysfs 属性
static ssize_t my_store(struct kobject *kobj, struct kobj_attribute *attr, const char *buf, size_t count)
{
strncpy(my_value, buf, count);
my_value[count - 1] = '\0'; // 确保字符串以 '\0' 结尾
return count;
}
// 定义一个 kobject 的属性
static struct kobj_attribute my_attribute = __ATTR(my_attr, 0664, my_show, my_store);
// 初始化模块
static int __init my_module_init(void)
{
int retval;
// 创建 kset
my_kset = kset_create_and_add("my_kset", NULL, kernel_kobj);
if (!my_kset) {
pr_err("Failed to create kset\n");
return -ENOMEM;
}
// 创建 kobject
my_kobj = kobject_create_and_add("my_kobj", &my_kset->kobj);
if (!my_kobj) {
pr_err("Failed to create kobject\n");
kset_unregister(my_kset);
return -ENOMEM;
}
// 创建 sysfs 属性
retval = sysfs_create_file(my_kobj, &my_attribute.attr);
if (retval) {
pr_err("Failed to create sysfs file\n");
kobject_put(my_kobj);
kset_unregister(my_kset);
return retval;
}
pr_info("Module loaded successfully\n");
return 0;
}
// 清理模块
static void __exit my_module_exit(void)
{
// 删除 sysfs 属性
sysfs_remove_file(my_kobj, &my_attribute.attr);
// 释放 kobject
kobject_put(my_kobj);
// 删除 kset
kset_unregister(my_kset);
pr_info("Module unloaded successfully\n");
}
module_init(my_module_init);
module_exit(my_module_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("A simple kset/kobject sysfs example");
生成文件
tree
.
├── Makefile
├── modules.order
├── Module.symvers
├── simple.c
├── simple.ko
├── simple.mod
├── simple.mod.c
├── simple.mod.o
└── simple.o
// 装载 module
insmod simple.ko
查看装载是否成功
lsmod | grep simple
simple 16384 0
创建节点成功 生成了my_kset 节点
huangmang@ubuntu /s/k/my_kset> tree
.
└── my_kobj
└── my_attr
1 directory, 1 file
参考资料
Linux Kernel v2.6.34 Source Code
Linux Kernel Development 3/e, Robert Love
Professional Linux Kernel Architecture, Wolfgang Mauerer
The sysfs Filesystem, Patrick Moch
udev – A Userspace Implementation of devfs, Greg Kroah-Hartman
