【华为路由交换--1】静态路由以及相关补充

静态路由

1. 实验需求
   通过静态路由配置，实现跨网段相连，使得不同网段之间相互通信。

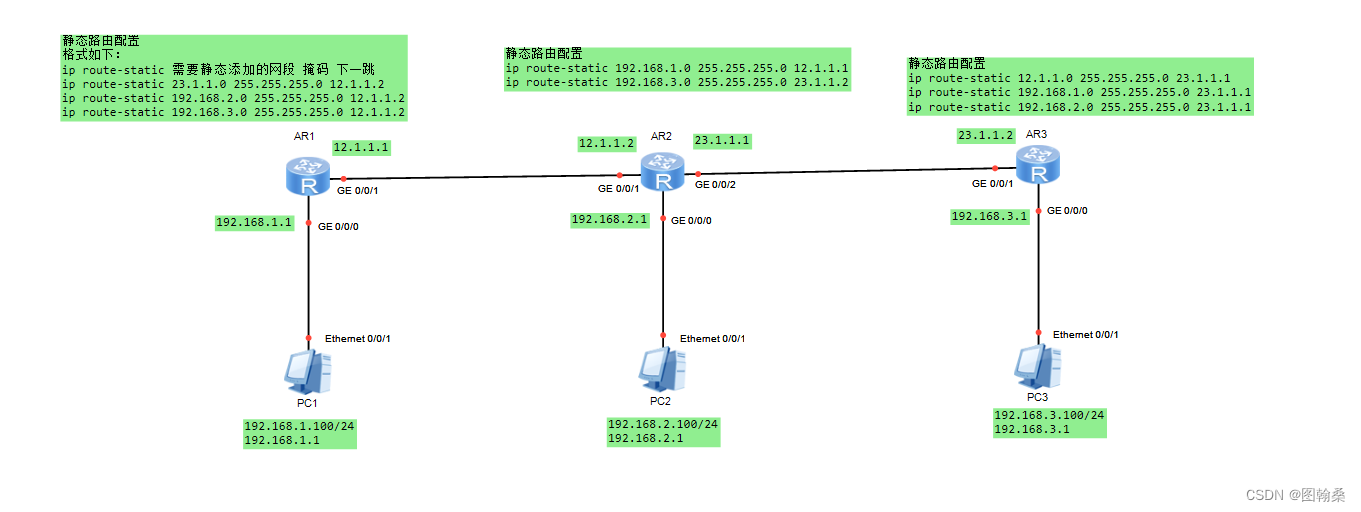

2. 实验拓扑


3. 地址规划

设备	接口	IP地址
AR1	G0/0/0	192.168.1.1/24
	G0/0/1	12.1.1.1/24
AR2	G0/0/0	192.168.2.1/24
	G0/0/1	12.1.1.2/24
	G0/0/2	23.1.1.1/24
AR3	G0/0/0	192.168.3.1/24
	G0/0/1	23.1.1.2/24
PC1		192.168.1.100/24
PC2		192.168.2.100/24
PC3		192.168.3.100/24

4. 实验配置
   一、 环境搭建–为设备配好IP等相关信息

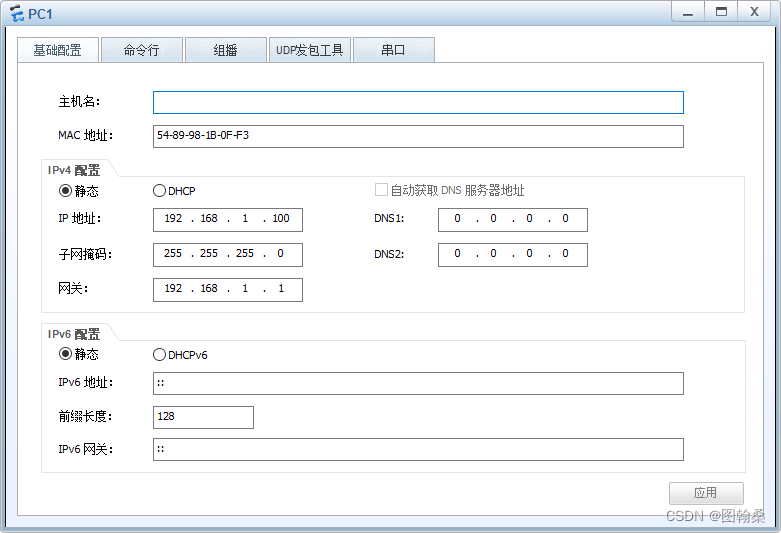

   1.1 终端（为3台PC分别配置192.168.1.100/2.100/3.100 掩码24位以及网关信息），如下图
   1.2 路由器
   AR1

   //	写入对应网关
   interface GigabitEthernet0/0/0
    ip address 192.168.1.1 255.255.255.0
   #
   //配置接口IP，定义12.1.1.0网段
   interface GigabitEthernet0/0/1
    ip address 12.1.1.1 255.255.255.0


   AR2

   //	写入对应网关
   interface GigabitEthernet0/0/0
    ip address 192.168.2.1 24
   #
   //配置左边接口IP，定义12.1.1.0网段
   interface GigabitEthernet0/0/1
    ip address 12.1.1.2 24
    #
   //配置右边接口IP，定义23.1.1.0网段
   interface GigabitEthernet0/0/2
    ip address 23.1.1.1 24


   AR3

   //	写入对应网关
   interface GigabitEthernet0/0/0
    ip address 192.168.3.1 255.255.255.0
   #
   //配置接口IP，定义12.1.1.0网段
   interface GigabitEthernet0/0/1
    ip address 23.1.1.2 255.255.255.0


   二、添加静态路由信息到路由表

   /*
   AR1中
   静态路由配置
   格式如下：
   */
   ip route-static 需要静态添加的网段 掩码 下一跳
   ip route-static 23.1.1.0 255.255.255.0 12.1.1.2
   ip route-static 192.168.2.0 255.255.255.0 12.1.1.2
   ip route-static 192.168.3.0 255.255.255.0 12.1.1.2
   /*
   AR2中
   静态路由配置
   */
   ip route-static 192.168.1.0 255.255.255.0 12.1.1.1
   ip route-static 192.168.3.0 255.255.255.0 23.1.1.2
   /*
   AR3中
   静态路由配置
   */
   ip route-static 12.1.1.0 255.255.255.0 23.1.1.1
   ip route-static 192.168.1.0 255.255.255.0 23.1.1.1
   ip route-static 192.168.2.0 255.255.255.0 23.1.1.1


三、查看路由表信息

//查看AR3的信息，可以发现路由表已经写进了其它网段
[R3]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 13       Routes : 13

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       12.1.1.0/24  Static  60   0          RD   23.1.1.1        GigabitEthernet
0/0/1
       23.1.1.0/24  Direct  0    0           D   23.1.1.2        GigabitEthernet
0/0/1
       23.1.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
     23.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Static  60   0          RD   23.1.1.1        GigabitEthernet
0/0/1
    192.168.2.0/24  Static  60   0          RD   23.1.1.1        GigabitEthernet
0/0/1
    192.168.3.0/24  Direct  0    0           D   192.168.3.1     GigabitEthernet
0/0/0
    192.168.3.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
  192.168.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

5. 实验效果

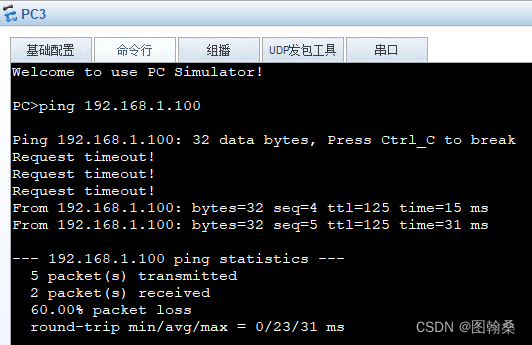

   在PC3上面使用ping命令，与PC1建立连接，如下图所示，ping通，则实验成功


6. 实验心得

   a.网关：网关(Gateway)就是一个网络连接到另一个网络的“关口”，是配置在某个设备接口上的地址（路由器、防火墙等），用来转发不同网段之间的数据包，即实现不同网段之间的通信。
   b.下一跳：去往目标网段的下一个跳跃点地址
   c.静态路由关键命令：ip route-static 需要静态添加的网段 掩码 下一跳
   d.常用的查看命令：
   display this 查看本设备配置信息
   display current-configuration 查看当前设备所有配置信息
   display interface brief 查看接口配置简要信息
   display ip routing-table 查看路由表信息

BFD技术（实现主备切换）

1. 技术介绍
   BFD（Bidirectional Forwarding Detection）是双向转发检测，它是一种实现网络可靠性的机制，它可被用于检测网络中的链路状况，IP可达性等，BFD可以与多种协议或机制进行联动，以确保它们更加可靠的工作，例如静态路由、OSPF、ISIS、BGP、VRRP、PIM及MPLS LSP等。

2. 结合实验

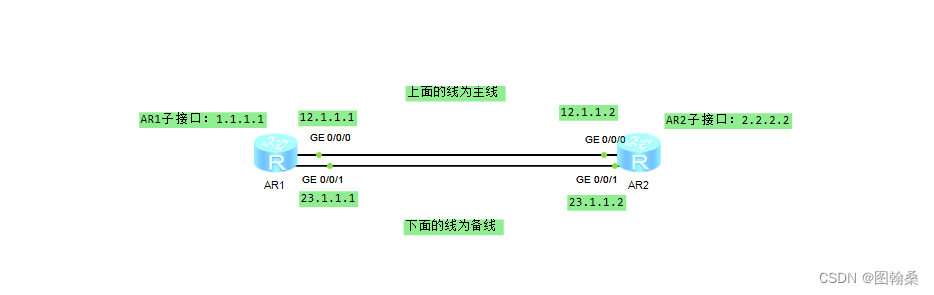

实验一拓扑图

实验要求：实现AR1的子接口1.1.1.1 ping 通AR2的子接口2.2.2.2；采用浮动路由，主线路由的优先级默认为60，则需要将备线路由优先级设置为优先级较低的70。

2.1 搭建环境—配置IP，如AR1

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]int loo
[R1]int LoopBack 0
[R1-LoopBack0]ip add 1.1.1.1 24
[R1-LoopBack0]q
[R1]int g0/0/0
[R1-GigabitEthernet0
