九齐低功耗一睡眠模式

九齐低功耗一一睡眠模式:

1.睡眠模式:

通过执行SLEEP指令或写入 01b至寄存器OPMD[1:0]位，进入睡眠模式。

//1.#define SLEEP() __asm__("sleep")
SLEEP();

在进入睡眠模式后，寄存器/PD（STATUS[3]）位将清除为 0，寄存器/TO（STATUS[4]）位将设置为 1 且清除WDT并保持运作。进入睡眠模式前，逻辑设计中的部分硬件功能需要自己配置关闭。

在睡眠模式下，所有的I/O引脚都保持它们在运行模式时的状态。

2.唤醒：

(a)看门狗超时中断 (b)PA/PB输入状态改变中断 ©INT0/1 外部中断。

(a)看门狗超时中断：
配置中断寄存器（INTE）开启，有独立振荡器被WDT所使用，由上溢的时基由配置字节决定。

未开中断却退出了睡眠模式可能是未关闭WDT，WDT上溢将复位芯片。

可以通过WDTEN位（寄存器PCON[7]）来开启/关闭。此外，WDT上溢后可由配置字节决定的复位NY8B062E或发出的中断请求。

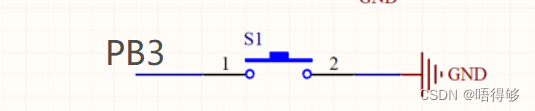

(b)PA/PB输入状态改变中断
设置输入状态后，电平跳变产生的上下沿触发中断。
记得清除中断相关的标志位。

    if(INTFbits.PABIF)
    {

        INTFbits.PABIF = 0;					// Clear PABIF(PortB input change interrupt flag bit)
    }
