Portal认证

目录

一、Portal认证概述

1、802.1X和Portal对比

2、Portal认证流程

（1）、portal认证基本流程

二、MAC认证

1、MAC认证需求

2、MAC认证概述

3、MAC旁路认证

---

一、Portal认证概述

1、802.1X和Portal对比

• 802.1X认证要求认证终端安装专门的软件
  • 802.1X客户端软件的安装部署是一个很实际的问题。
  • 对于网络的临时访问者，要求安装专门软件更不可取。

• Portal认证不需要安装专门的软件
  • 用户首次打开浏览器，输入任何网址，都被强制重定向到Web服务器的认证页面，只有在认证通过后，用户才能访问网络资源。

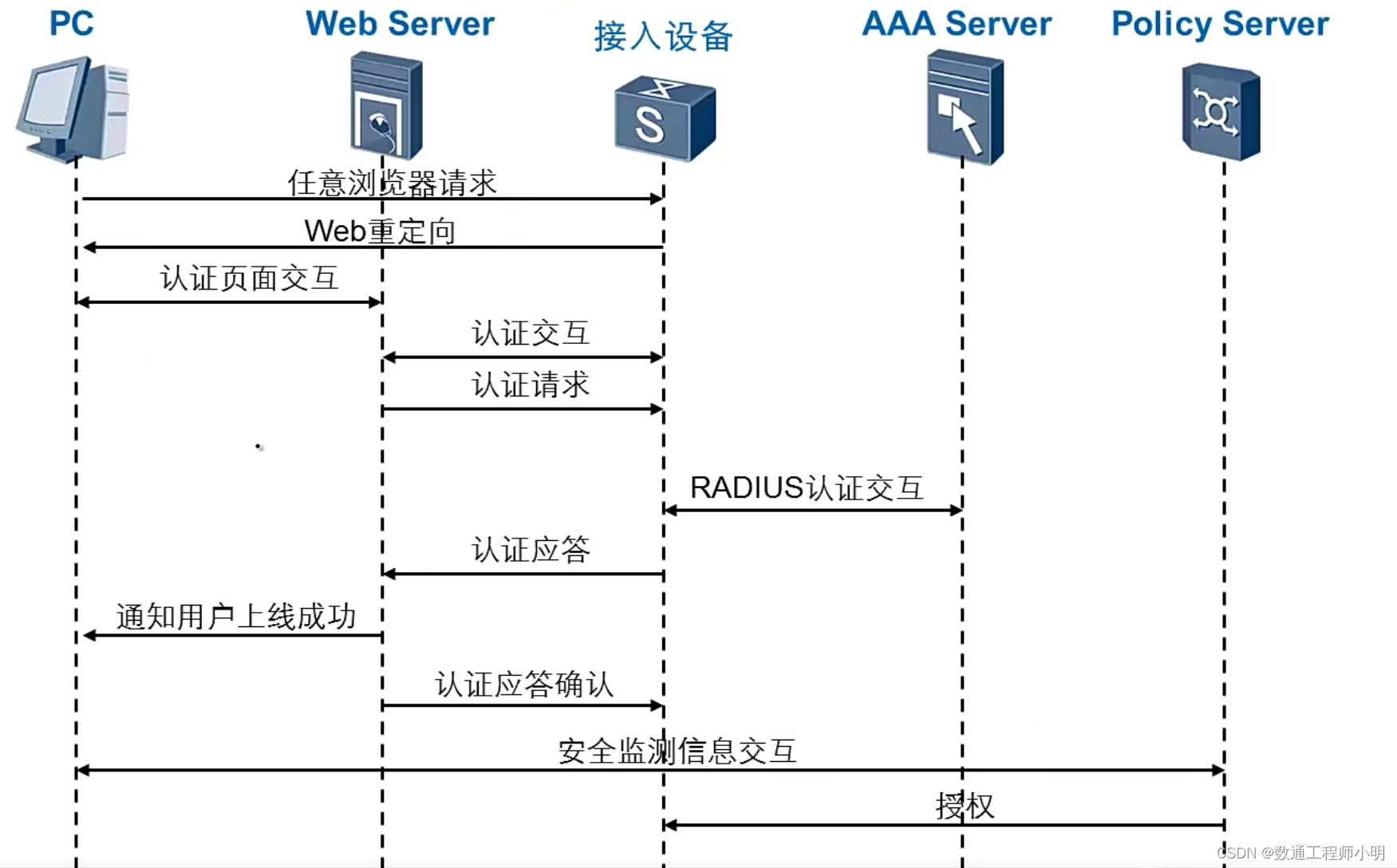

2、Portal认证流程

报文序号1	客户端——>接入设备	任意浏览器请求	客户端触发认证
报文序号2	接入设备——>客户端	Web重定向	重定向URL认证界面
报文序号3	客户端——>Web server	认证页面交互	客户端打开认证页面
报文序号4	Web server——>接入设备	认证交互	Web server交给接入设备做认证，首先要确认接入设备身份（chap认证）
报文序号5	Web server——>接入设备	认证请求	Web server把用户信息交给接入设备（Web server用到UDP的50100端口到UDP的2000）
报文序号6	接入设备——>AAA server	RADIUS认证交互（接入设备和AAA之间使用端口1812和1813）	接入设备和AAA服务器做认证交互（认证请求、认证响应，发送账号密码）
报文序号7	接入设备——Web server	认证应答（UDP的2000到UDP的50100）	接入设备和AAA服务器认证交互后，把结果发给Web server
报文序号8	Web server——>客户端	通知客户端上线成功	返回认证成功与否
报文序号9	Web server——>接入设备	认证应答确认	对应答的一个确认
报文序号10	客户端——>policy Server	安全监测信息交互	认证成功后，用户流量过来，policy Server做一个授权，用户把安全检测结果给policy Server，policy Server根据安全检查结果返回一个授权策略。
报文序号11	policy Server——>接入设备	授权	policy Server根据安全检查结果返回一个授权策略给接入设备

（1）、portal认证基本流程

• 缺省情况下，接入设备对未通过认证的流量都是deny的。
• 未认证前，PC机上通过浏览器发起的任何请求，只有流量经过接入设备，页面都被重新定向到Portal认证页面。
• 用户在Portal认证页面输入用户名和密码。
• Web服务器与接入设备有一个认证过程，确保双方都是合法的设备。
• Web服务器将用户名和密码通过接入设备发送给AAA服务器。
• AAA服务器返回认证结果给接入设备，接入设备通过Web服务器通知用户上线成功。
• 用户通过Web服务器发回认证应答确认给接入设备。如果没有配置安全策略，这时接入设备对用户流量执行permit操作。
• 如果配置了安全策略，则客户端会与安全策略服务器交付，安全策略服务器会根据交互结果对接入设备下发安全策略（如ACL），限制用户对网络的访问。

二、MAC认证

1、MAC认证需求

• 802.1X认证要求客户端安装软件
  • 适用于需要长期接入网络的PC
• Portal认证要求客户端支持浏览器
  • 适用于临时接入网络的PC
• 不支持软件安装，也不支持浏览器的客户端如何认证?
  • 如网络打印机

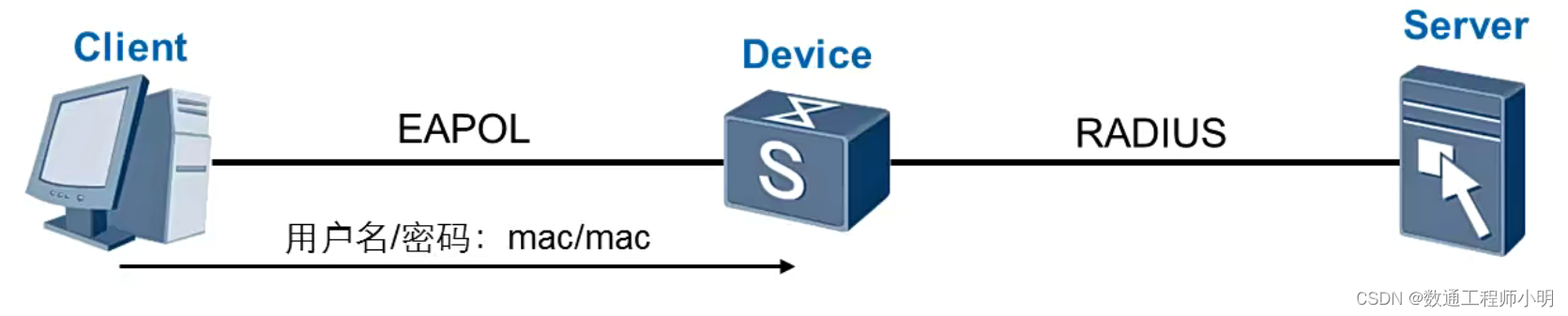

2、MAC认证概述

MAC地址认证是一种基于端口和MAC地址对用户的网络访问权限进行控制的认证方法

它不需要用户安装任何客户端软件，用户名和密码都是用户设备的MAC地址

网络接入设备在首次检测到用户的MAC地址以后，即启动对该用户的认证

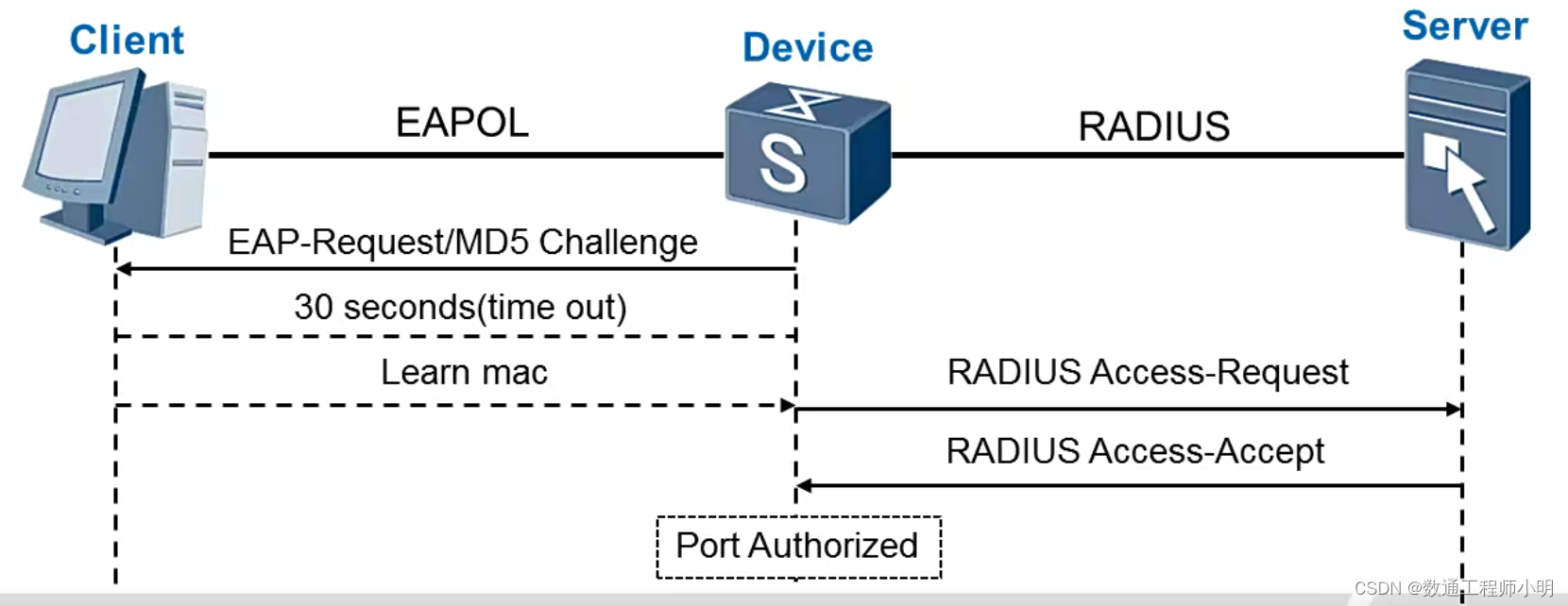

3、MAC旁路认证

MAC旁路认证，接入设备首先触发用户采用802.1X认证方式如果用户长时间内没有进行802.1X认证，则以用户的MAC地址为认证信息，把MAC地址作为用户名和密码上送AAA服务器进行认证。
