Vlan间通信原理（HCIA）

学习目标：

一、了解Vlan间通信原理

1、二层vlan间通信：

2、三层Vlan间通信：

二、二层间vlan同网段通信

1、利用Access接口特性：

2、利用Trunk本征Vlan特性：

3、利用Hybrid灵活打标剥离标签（类似Trunk，这里就不叙述了）

 三、三层间vlan通信方法

1、使用路由器物理接口：

 2、单臂路由：

 3、多层交换机和Vlanif接口：

---

学习目标：

1、了解Vlan间通信原理

2、二层间vlan同网段通信

3、三层间vlan通信方法

一、了解Vlan间通信原理

1、二层vlan间通信：

是通过灵活使用Access、Trunk以及Hybrid接口打Tag和剥离Tag实现Vlan间通信。

2、三层Vlan间通信：

是通过三层路由实现不同Vlan间通信。

二、二层间vlan同网段通信

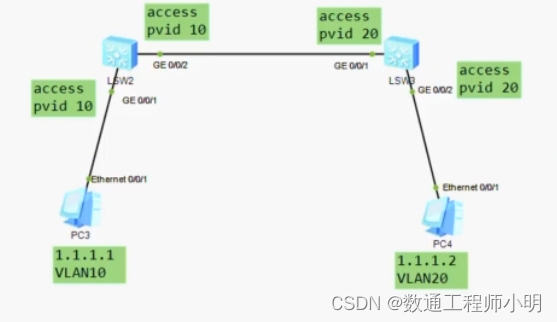

1、利用Access接口特性：

接收帧会打上vlan-tag标记，发送帧会去掉vlan-tag标记。

Vlan间穿越（不同Vlan互访）：

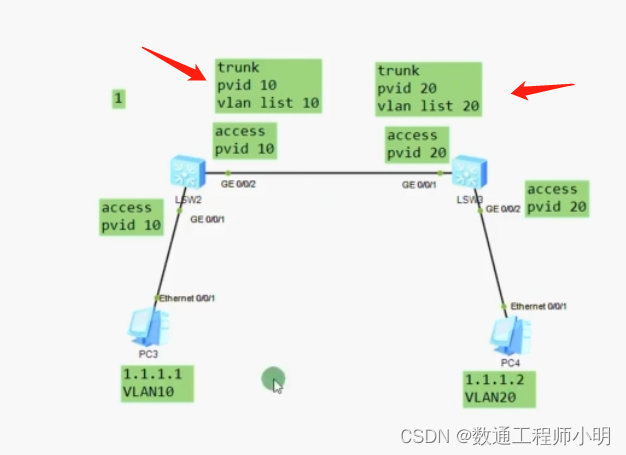

2、利用Trunk本征Vlan特性：

U剥离Tag发出去，T保留Tag发出去。

3、利用Hybrid灵活打标剥离标签（类似Trunk，这里就不叙述了）

 三、三层间vlan通信方法

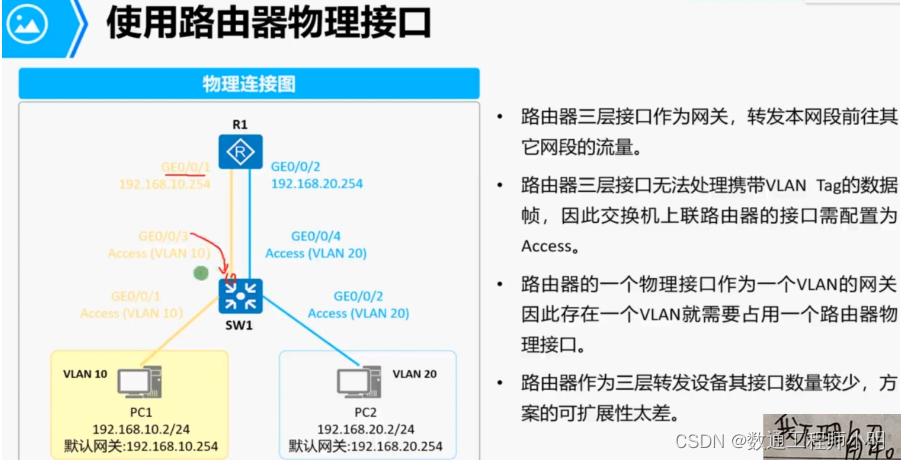

1、使用路由器物理接口：

1、使用路由器物理接口：

 2、单臂路由：

2、单臂路由，使用路由器子接口：物理上公用一个接口，逻辑上是两个接口，节约接口数量。

需要子接口开启ARP广播：[AR1-GigabitEthernet0/0/1.10]arp broadcast enable让路由器能主动向目标主机发ARP请求报文。

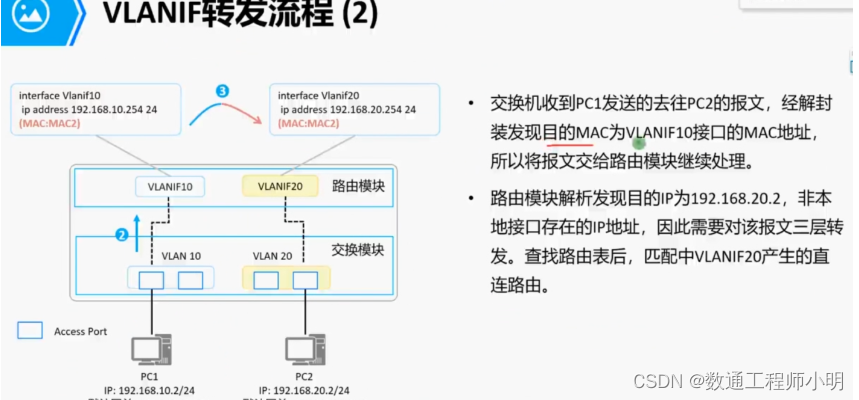

 3、多层交换机和Vlanif接口：

3、多层交换机和Vlanif接口：具备二层功能，还能实现路由转发，路由接口在逻辑vlanif上。 多层交换机进行三层路由查路由表转发条件：接收到数据帧的目的MAC地址是我vlanif对应的mac地址则进行三层路由。 二层查表：接收到数据帧的目的MAC地址不是我vlanif对应的mac地址，进行二层查mac地址表。
