学习测试14-实战4-详解发送信号方法和抓取信号、报文、日志

发送信号的方式

1，通过panel面板 （一开始的panel运行）
2，通过canIG
3，通过caple代码发送

二，通过canIG

选第5个block can

双击，空白处右键选第一个

trigger：1，通过循环发送

参数函数

---

trigger：2，通过按键发送 按‘m’

---

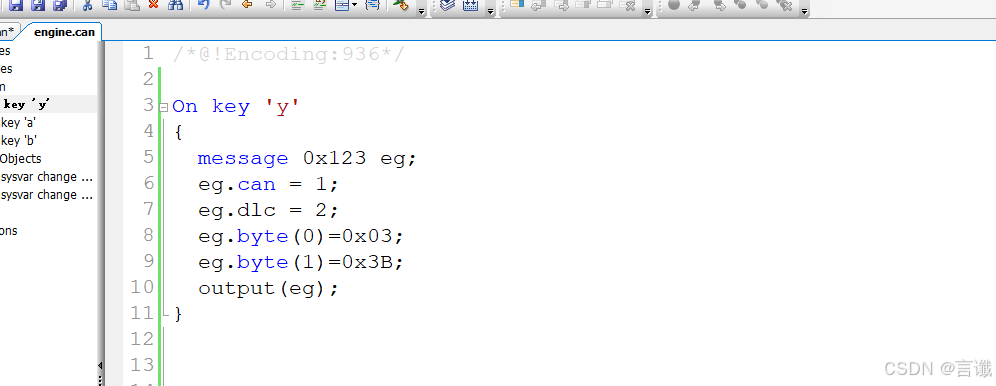

三，通过代码发送

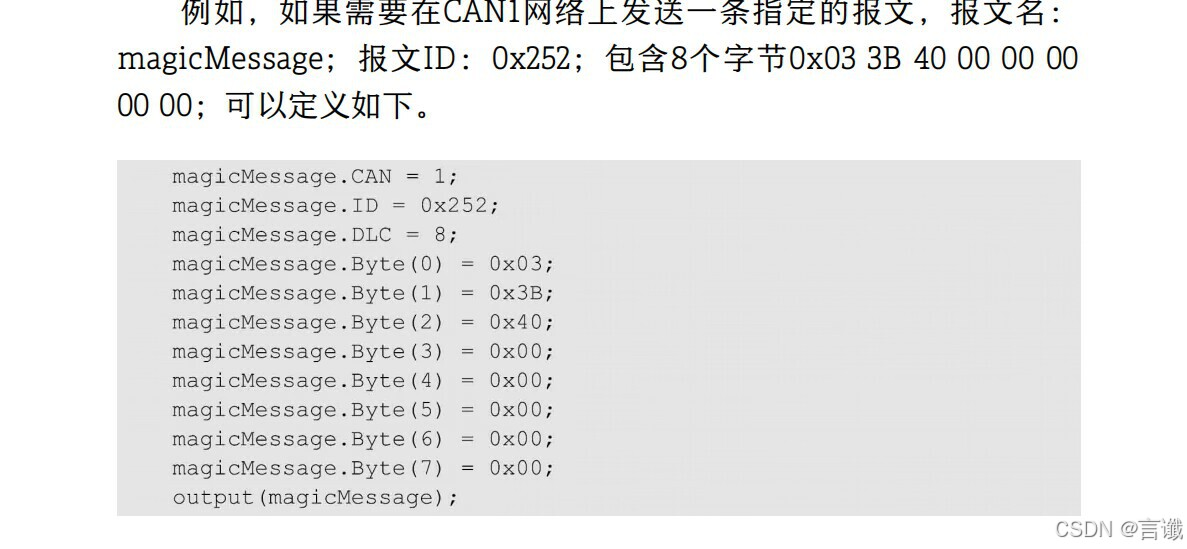

capl代码写法

---

=============================================

分析窗口

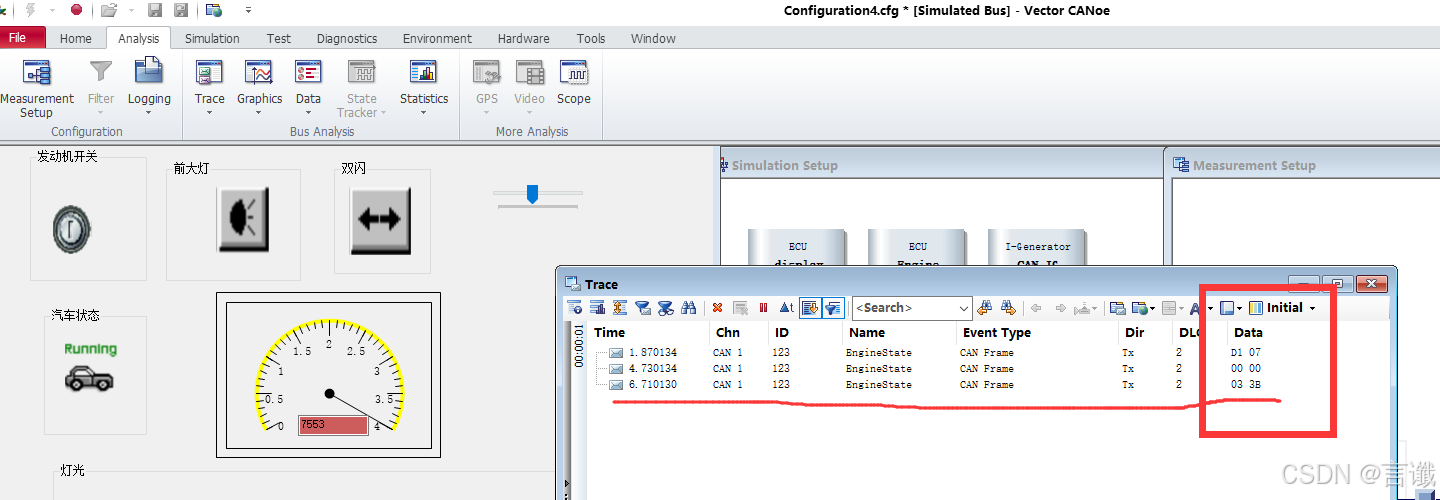

1 Analysls --> Trace面板 截取报文信号信息

实时的报文变化

报文信息

不同操作截取不同报文信息

工具栏

1，点击按毫秒展示

2，详细信息

3，以表格展示

4，过滤 将要过滤的报文拖入左边，就不会被抓取报文

5，刷新

6，暂停

---

2， Analysls --> Graphics面板 抓信号

signals里选信号

选第一个

选第2个 Y

调整一下报文的显示，让随机跳

运行就可以看到实时显示

不同时间段坐标轴比较 右键 -->cursors–>difference

---

data的值

换算成二进制，了、开关是0还是1加在起始位置，然后从左往右把二进制转换成16进制

---

3，data略

----------------------------------------------------------------------------------------------

抓日志

抓取操作日志

1，打开发动机、
2，调整车速
3，打开大灯
4，打开双闪
5，调整车速
6，关闭发动机

操作完之后stop

关闭在线，关闭logging

移除canIG 在总线上添加replay block CAN

双击replay，添加log文件

设置在线，关闭日志

添加trance或者graphics或者panel面板，启动回放日志
