浏览器运行原理

一、介绍

浏览器可以被认为是使用最广泛的软件，本文将介绍浏览器的工作原理，我们将看到，从你在地址栏输入google.com到你看到google主页过程中都发生了什么。

将讨论的浏览器
　　 今天，有五种主流浏览器——IE、Firefox、Safari、Chrome及Opera。

本文将基于一些开源浏览器的例子——Firefox、Chrome及Safari，Safari是部分开源的。

根据W3C（World Wide Web Consortium万维网联盟）的浏览器统计数据，当前（2011年5月），Firefox、Safari及Chrome的市场占有率综合已接近60％。（原文为2009年10月，数据没有太大变化）因此，可以说开源浏览器已经占据了浏览器市场的半壁江山。

浏览器的主要功能
　　浏览器的主要功能是将用户选择的web资源呈现出来，它需要从服务器请求资源，并将其显示在浏览器窗口中，资源的格式通常是HTML，也包括PDF、image及其他格式。用户用URI（Uniform Resource Identifier统一资源标识符）来指定所请求资源的位置，在网络一章有更多讨论。

HTML和CSS规范中规定了浏览器解释html文档的方式，由W3C组织对这些规范进行维护，W3C是负责制定web标准的组织。

HTML规范的最新版本是HTML4(http://www.w3.org/TR/html401/)，HTML5还在制定中（译注：两年前），最新的CSS规范版本是2（http://www.w3.org/TR/CSS2），CSS3也还正在制定中（译注：同样两年前）。

这些年来，浏览器厂商纷纷开发自己的扩展，对规范的遵循并不完善，这为web开发者带来了严重的兼容性问题。

但是，浏览器的用户界面则差不多，常见的用户界面元素包括：

用来输入URI的地址栏
前进、后退按钮
书签选项
用于刷新及暂停当前加载文档的刷新、暂停按钮
用于到达主页的主页按钮
　　奇怪的是，并没有哪个正式公布的规范对用户界面做出规定，这些是多年来各浏览器厂商之间相互模仿和不断改进的结果。

HTML5并没有规定浏览器必须具有的UI元素，但列出了一些常用元素，包括地址栏、状态栏及工具栏。还有一些浏览器有自己专有的功能，比如Firefox的下载管理。更多相关内容将在后面讨论用户界面时介绍。

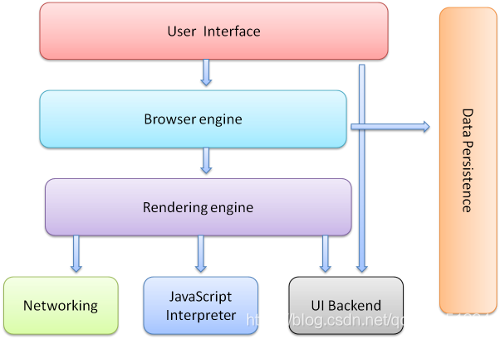

浏览器的主要构成（High Level Structure）
　　浏览器的主要组件包括：

1. 用户界面 － 包括地址栏、后退/前进按钮、书签目录等，也就是你所看到的除了用来显示你所请求页面的主窗口之外的其他部分。

2. 浏览器引擎 － 用来查询及操作渲染引擎的接口。

3. 渲染引擎 － 用来显示请求的内容，例如，如果请求内容为html，它负责解析html及css，并将解析后的结果显示出来。

4. 网络 － 用来完成网络调用，例如http请求，它具有平台无关的接口，可以在不同平台上工作。

5. UI后端 － 用来绘制类似组合选择框及对话框等基本组件，具有不特定于某个平台的通用接口，底层使用操作系统的用户接口。

6. JS解释器 － 用来解释执行JS代码。

7. 数据存储 － 属于持久层，浏览器需要在硬盘中保存类似cookie的各种数据，HTML5定义了web database技术，这是一种轻量级完整的客户端存储技术
　　
　　需要注意的是，不同于大部分浏览器，Chrome为每个Tab分配了各自的渲染引擎实例，每个Tab就是一个独立的进程。

对于构成浏览器的这些组件，后面会逐一详细讨论。

二、渲染引擎（The rendering engine）
　　渲染引擎的职责就是渲染，即在浏览器窗口中显示所请求的内容。

默认情况下，渲染引擎可以显示html、xml文档及图片，它也可以借助插件（一种浏览器扩展）显示其他类型数据，例如使用PDF阅读器插件，可以显示PDF格式，将由专门一章讲解插件及扩展，这里只讨论渲染引擎最主要的用途——显示应用了CSS之后的html及图片。

渲染引擎简介
　　 本文所讨论的浏览器——Firefox、Chrome和Safari是基于两种渲染引擎构建的，Firefox使用Geoko——Mozilla自主研发的渲染引擎，Safari和Chrome都使用webkit。

Webkit是一款开源渲染引擎，它本来是为Linux平台研发的，后来由Apple移植到Mac及Windows上，相关内容请参考http://webkit.org。

渲染主流程（The main flow）
　　 渲染引擎首先通过网络获得所请求文档的内容，通常以8K分块的方式完成。

下面是渲染引擎在取得内容之后的基本流程：

解析html以构建dom树 -> 构建render树 -> 布局render树 -> 绘制render树
　　
　　渲染引擎开始解析html，并将标签转化为内容树中的dom节点。接着，它解析外部CSS文件及style标签中的样式信息。这些样式信息以及html中的可见性指令将被用来构建另一棵树——render树。

Render树由一些包含有颜色和大小等属性的矩形组成，它们将被按照正确的顺序显示到屏幕上。

Render树构建好了之后，将会执行布局过程，它将确定每个节点在屏幕上的确切坐标。再下一步就是绘制，即遍历render树，并使用UI后端层绘制每个节点。

值得注意的是，这个过程是逐步完成的，为了更好的用户体验，渲染引擎将会尽可能早的将内容呈现到屏幕上，并不会等到所有的html都解析完成之后再去构建和布局render树。它是解析完一部分内容就显示一部分内容，同时，可能还在通过网络下载其余内容。
　　
　　

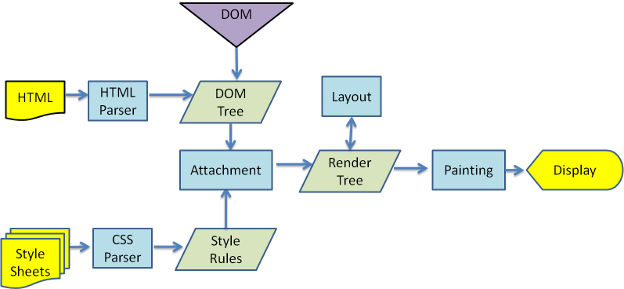

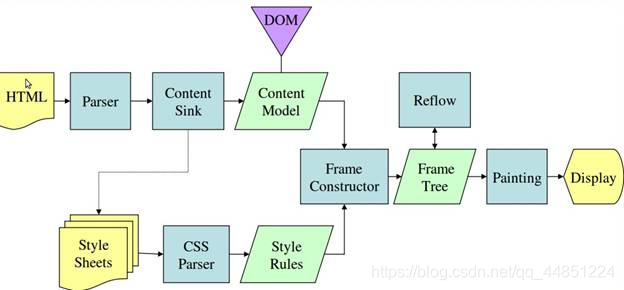

　　从图3和4中可以看出，尽管webkit和Gecko使用的术语稍有不同，他们的主要流程基本相同。Gecko称可见的格式化元素组成的树为frame树，每个元素都是一个frame，webkit则使用render树这个名词来命名由渲染对象组成的树。Webkit中元素的定位称为布局，而Gecko中称为回流。Webkit称利用dom节点及样式信息去构建render树的过程为attachment，Gecko在html和dom树之间附加了一层，这层称为内容接收器，相当制造dom元素的工厂。下面将讨论流程中的各个阶段。

三、浏览器内核工作原理简介

浏览器最重要或者说核心的部分是“Rendering Engine”，可大概译为“渲染引擎”，不过我们一般习惯将之称为“浏览器内核”。负责对网页语法的解释（如标准通用标记语言下的一个应用HTML、JavaScript）并渲染（显示）网页。 所以，通常所谓的浏览器内核也就是浏览器所采用的渲染引擎，渲染引擎决定了浏览器如何显示网页的内容以及页面的格式信息。.

渲染引擎

渲染引擎在浏览器窗口中显示所请求的内容，渲染引擎一开始会从网络层获取请求文档的内容，通常以8K分块的方式完成。 获取了文档内容之后，渲染引擎开始正式工作，其基本流程如图所示：解析HTML以构造DOM树→构建渲染树结构→渲染树的布局 →绘制渲染树。

注意：这个过程是逐步完成的，为了更好的用户体验，渲染引擎将会尽可能早的将内容呈现到屏幕上，并不会等到所有的html都解析完成之后再去构建和布局渲染树。 它是解析完一部分内容就显示一部分内容，同时，可能还在通过网络下载其余内容。

解析HTML以构造DOM树

浏览器为HTML定制了专属的解析器。HTML解析器的任务是将HTML标记解析成DOM树。Html5规范中描述了这个解析算法，算法包括两个阶段——符号化和构建树，符号化是词法分析的过程，将输入解析为符号，HTML的符号包括开始标签、 结束标签、 属性名及属性值。符号识别器识别出符号后，将其传递给树构建器，并读取下一个字符，以识别下一个符号，这样直到处理完所有输入。

HTML解析流程

浏览器会遵守一套步骤将HTML文件转换为 DOM 树。宏观上，可以分为几个步骤：

浏览器从磁盘或网络读取HTML的原始字节，并根据文件的指定编码（例如 UTF-8）将它们转换成字符串。在网络中传输的内容其实都是 0 和 1 这些字节数据。当浏览器接收到这些字节数据以后，它会将这些字节数据转换为字符串，也就是我们写的代码。

事实上，构建DOM的过程中，不是等所有Token都转换完成后再去生成节点对象，而是一边生成Token一边消耗Token来生成节点对象。换句话说，每个Token被生成后，会立刻消耗这个Token创建出节点对象。注意：带有结束标签标识的Token不会创建节点对象。

构建渲染树结构

DOM会捕获页面的内容，但浏览器还需要知道页面如何展示，所以需要构建CSSOM。构建CSSOM的过程与构建DOM的过程非常相似，当浏览器接收到一段CSS，浏览器首先要做的是识别出Token，然后构建节点并生成CSSOM。

当我们生成 DOM 树和 CSSOM 树以后，就需要将这两棵树组合为渲染树。在这一过程中，不是简单的将两者合并就行了。渲染树只会包括需要显示的节点和这些节点的样式信息，如果某个节点是 display: none的，那么就不会在渲染树中显示。

渲染树的布局与绘制

当浏览器生成渲染树以后，就会根据渲染树来进行布局（也可以叫做回流）。这一阶段浏览器要做的事情是要弄清楚各个节点在页面中的确切位置和大小。通常这一行为也被称为“自动重排”。布局流程的输出是一个“盒模型”，它会精确地捕获每个元素在视口内的确切位置和尺寸，所有相对测量值都将转换为屏幕上的绝对像素。布局完成后，浏览器会立即发出“Paint Setup”和“Paint”事件，将渲染树转换成屏幕上的像素。
