SpringCloud(七)——Hystrix断路器

一、概述

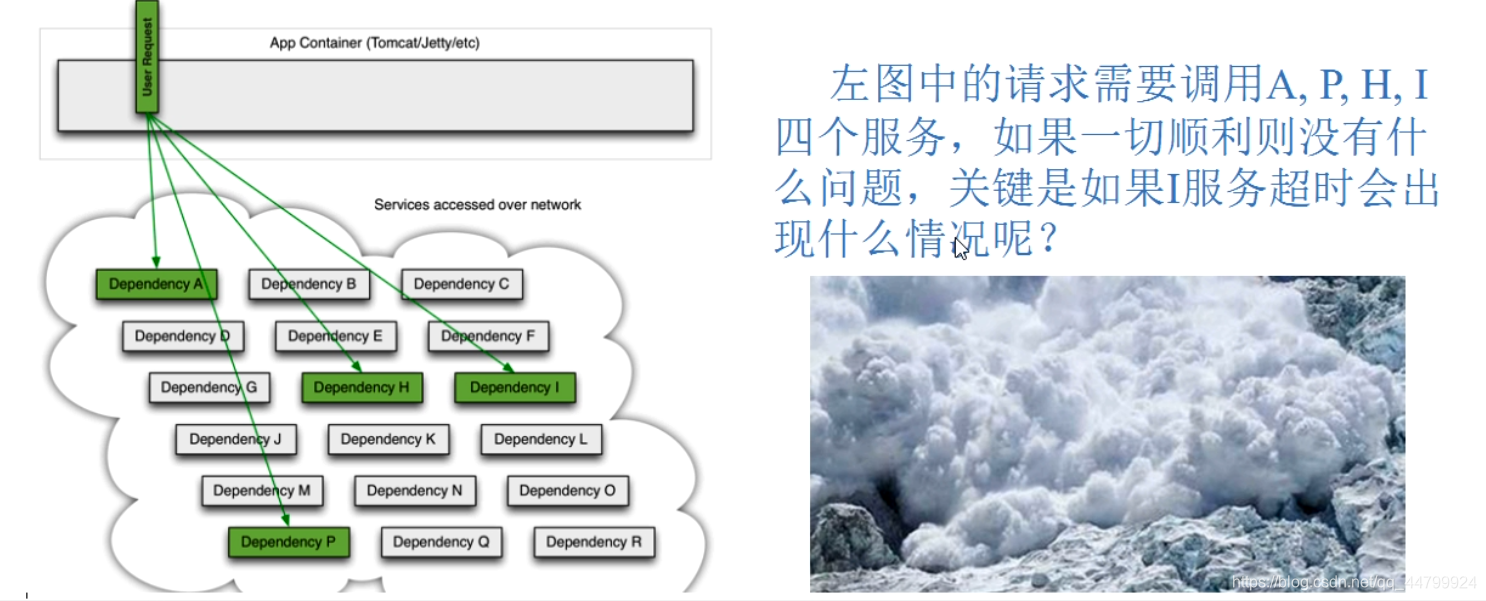

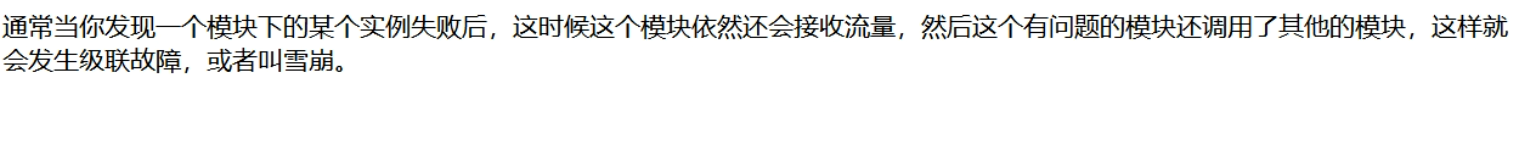

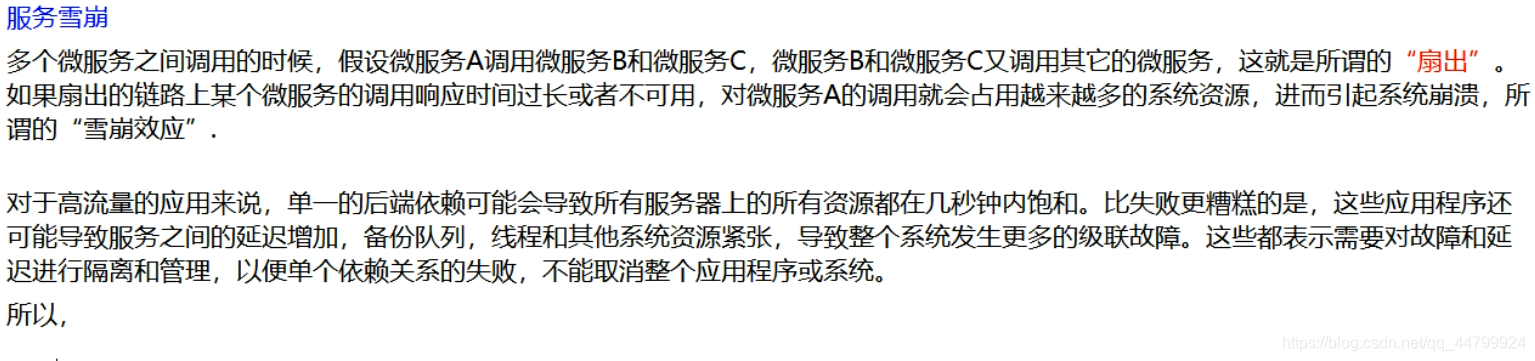

1.分布式系统面临的问题

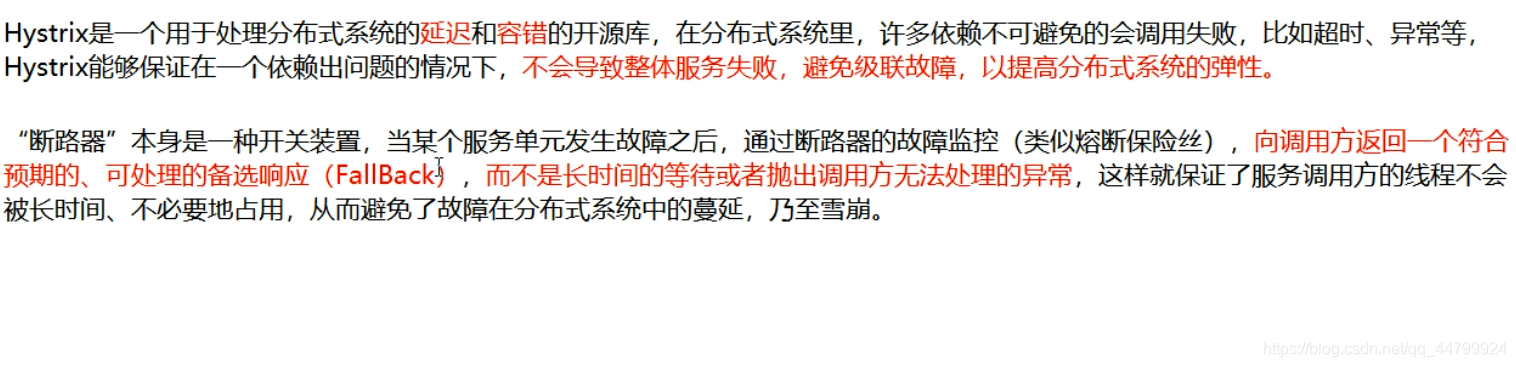

2.是什么？

3.能干嘛？

• 服务降级
• 服务熔断

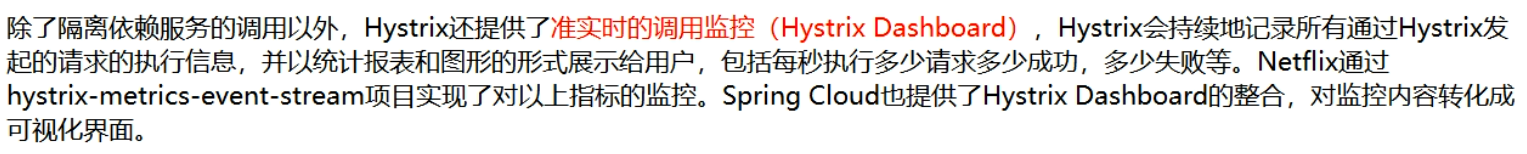

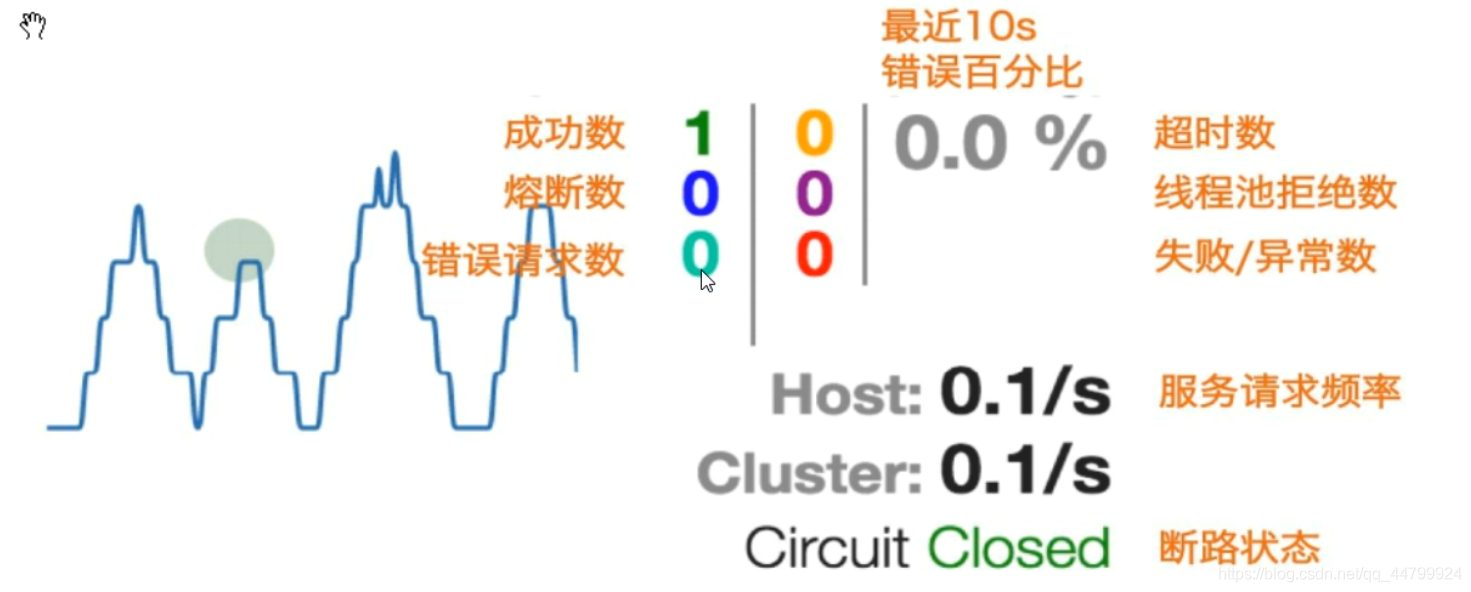

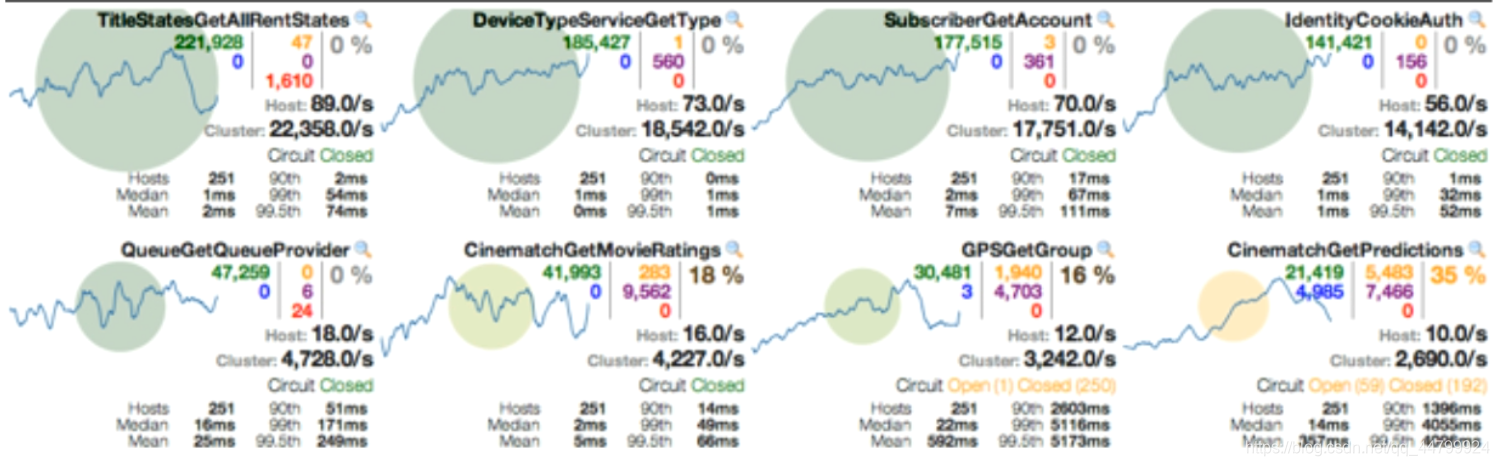

• 接近实时的监控
• ……
  官网：https://github.com/Netflix/Hystrix/wiki/How-To-Use

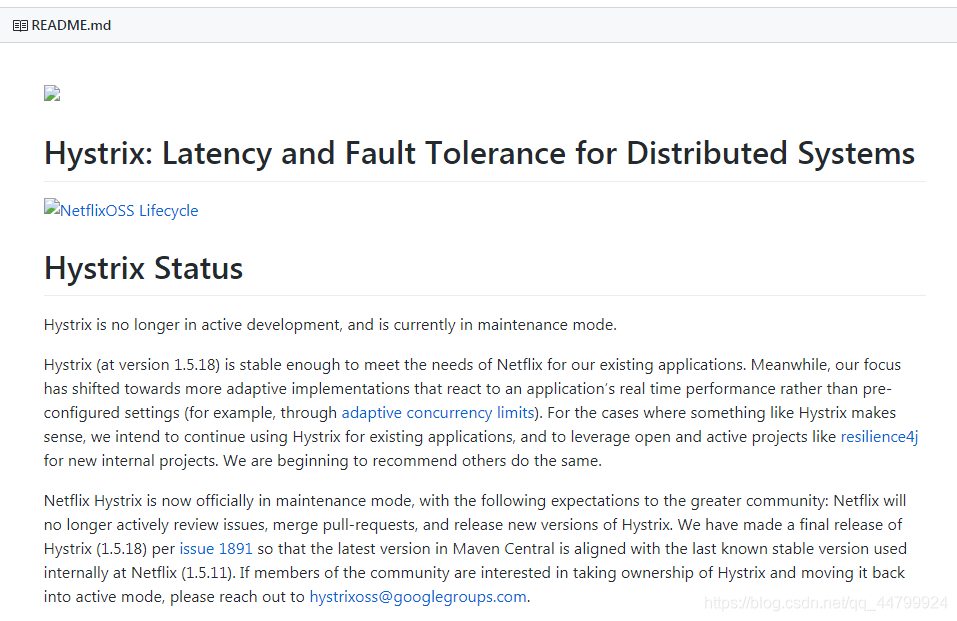

  官网上已经宣布停更进维，详见下图：

  现在Hystrix处于被动修复bug，不再接受合并请求，不在发布新版本的状态

二、Hystrix重要概念

1.服务降级

含义：服务器忙，请稍候再试，不让客户端等待并立刻返回一个友好提示，用fallback进行返回

以下情况会触发降级：

• 程序运行异常
• 超时
• 服务熔断出发服务降级
• 线程池/信号量打满也会造成服务降级

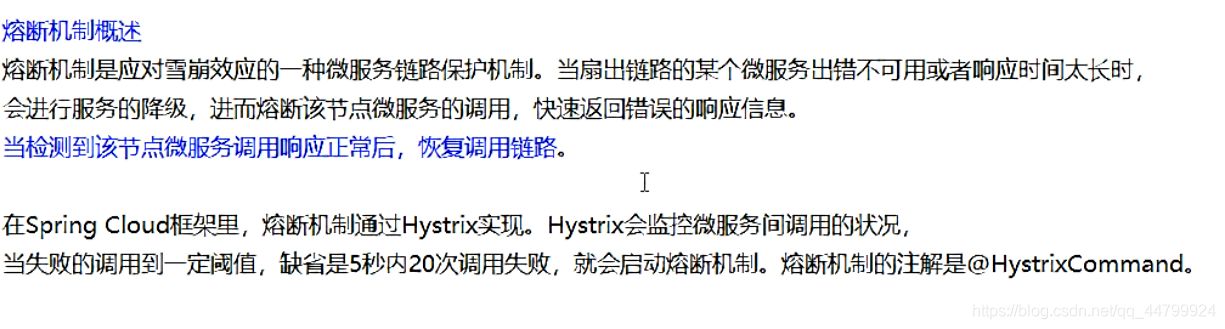

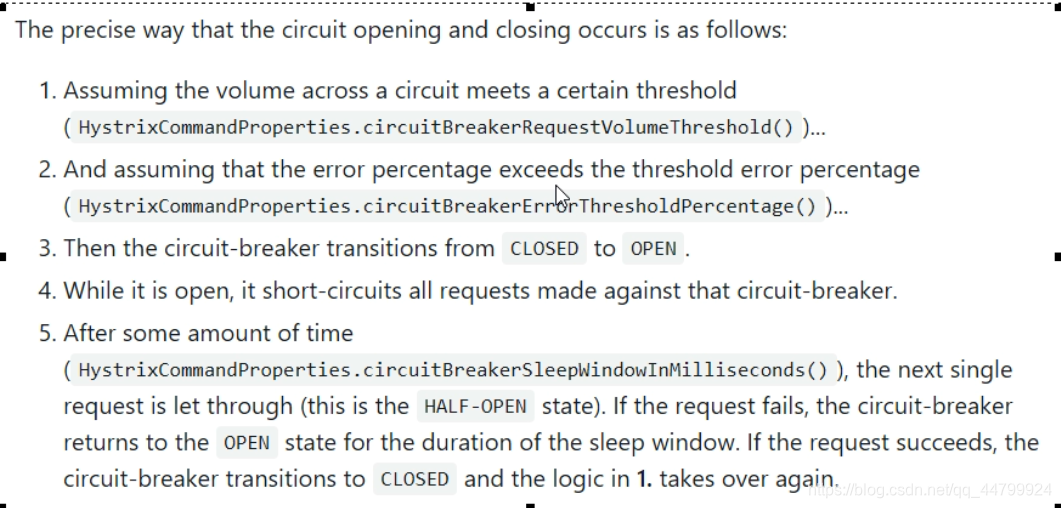

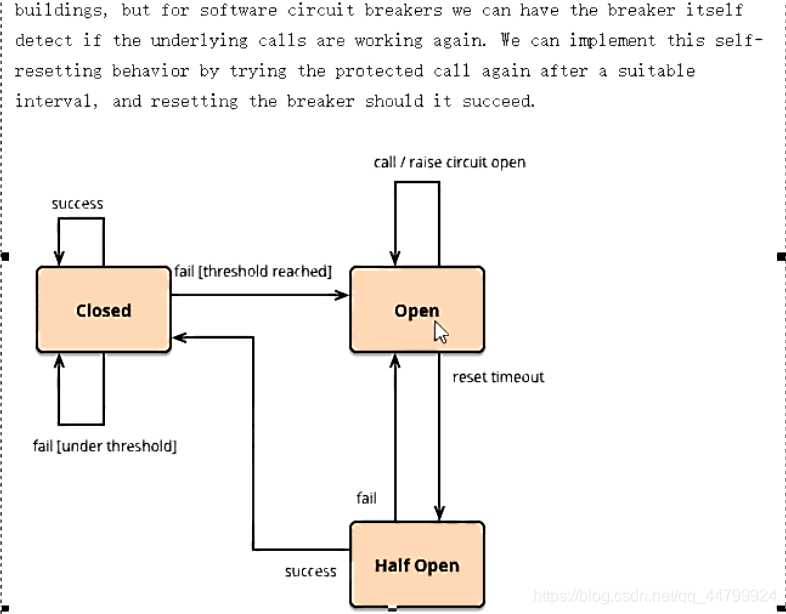

2.服务熔断

含义：类比保险丝达到最大服务访问后，直接拒绝访问，拉闸限电，然后调用服务降级的方法并返回友好提示(好比现实生活中的保险丝)

过程：服务的降级->进而熔断->恢复调用链路

3.服务限流

含义:秒杀高并发等操作，严禁一窝蜂的过来拥挤，大家排队，一秒钟N个，有序进行

三、hystrix案例

1.构建模块

• 新建cloud-provider-hystrix-payment8001
• 改pom文件

<dependencies>
        <!--新增hystrix-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>


        <dependency>
            <groupId>com.atguigu.springcloud</groupId>
            <artifactId>cloud-api-commons</artifactId>
            <version>${project.version}</version>
        </dependency>


        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

• 写yml文件

server:
  port: 8001


eureka:
  client:
    register-with-eureka: true    #表识不向注册中心注册自己
    fetch-registry: true   #表示自己就是注册中心，职责是维护服务实例，并不需要去检索服务
    service-url:
      # defaultZone: http://eureka7002.com:7002/eureka/    #设置与eureka server交互的地址查询服务和注册服务都需要依赖这个地址
      defaultZone: http://eureka7001.com:7001/eureka/ #本机的host文件中没有使用本机代理,则eureka7001.com替换为127.0.0.1
#  server:
#    enable-self-preservation: false
spring:
  application:
    name: cloud-provider-hystrix-payment
#    eviction-interval-timer-in-ms: 2000

• 主启动

@SpringBootApplication
@EnableEurekaClient
public class PaymentHystrixMain8001 {
    public static void main(String[] args) {
        SpringApplication.run(PaymentHystrixMain8001.class,args);
    }
}

• 业务类
  service

@Service
public class PaymentService {

    //成功
    public String paymentInfo_OK(Integer id){
        return "线程池："+Thread.currentThread().getName()+"   paymentInfo_OK,id：  "+id+"\t"+"哈哈哈"  ;
    }

    //失败
    public String paymentInfo_TimeOut(Integer id){
        int timeNumber = 3;
        try { TimeUnit.SECONDS.sleep(timeNumber); }catch (Exception e) {e.printStackTrace();}
        return "线程池："+Thread.currentThread().getName()+"   paymentInfo_TimeOut,id：  "+id+"\t"+"呜呜呜"+" 耗时(秒)"+timeNumber;
    }

}

Controller

@RestController
@Slf4j
public class PaymentController {

    @Resource
    private PaymentService paymentService;

    @Value("${server.port}")
    private String serverPort;

    @GetMapping("/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id){
        String result = paymentService.paymentInfo_OK(id);
        log.info("*******result:"+result);
        return result;
    }
    @GetMapping("/payment/hystrix/timeout/{id}")
    public String paymentInfo_TimeOut(@PathVariable("id") Integer id){
        String result = paymentService.paymentInfo_TimeOut(id);
        log.info("*******result:"+result);
        return result;
    }
}

• 启动进行正常测试

• 启动eureka7001
• 启动cloud-provider-hystrix-payment8001
• 访问:http://localhost:8001/payment/hystrix/ok/31
• 每次调用耗费5秒钟:http://localhost:8001/payment/hystrix/timeout/31

测试成功, 说明这个module是成功的, 以上述项目为根本,分别演示从正确->错误->降级熔断->恢复的过程

2.高并发测试

上述在非高并发情形下，还能勉强满足,但是高并发下会卡死,下面使用Jmeter进行压测

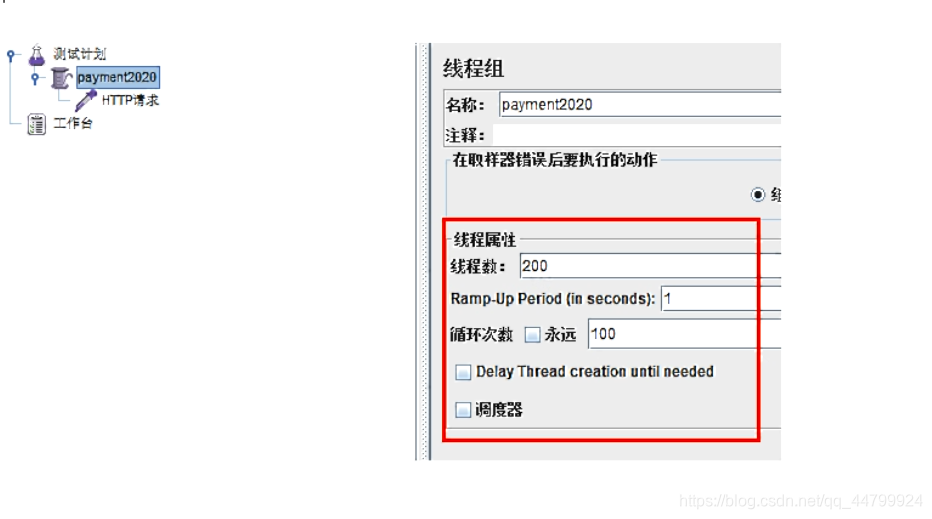

Jmeter压测测试

开启Jmeter，来20000个并发压死8001，20000个请求都去访问paymentInfo_TimeOut服务

此时进行访问:
http://localhost:8001/payment/hystrix/ok/31
http://localhost:8001/payment/hystrix/timeout/31
访问的结果:两个访问路径都在转圈圈
那为什么会被卡死呢?
因为tomcat的默认的工作线程数被打满了，没有多余的线程来分解压力和处理
Jmeter压测结论:
上面还是服务提供者8001自己测试，假如此时外部的消费者80也来访问，那消费者只能干等，最终导致消费端80不满意，服务端8001直接被拖死

下面开始让消费者80也加入访问:

• 新建moudle:cloud-consumer-feign-hystrix-order80
• 改pom

<dependencies>
        <!--新增hystrix-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-openfeign</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
        <dependency>
            <groupId>com.atguigu.springcloud</groupId>
            <artifactId>cloud-api-commons</artifactId>
            <version>${project.version}</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

• 写yml

server
  port: 80


eureka:
  client:
    register-with-eureka: true    #表识不向注册中心注册自己
    fetch-registry: true   #表示自己就是注册中心，职责是维护服务实例，并不需要去检索服务
    service-url:
             defaultZone: http://eureka7001.com:7001/eureka/

spring:
  application:
    name: cloud-provider-hystrix-order


• 主启动

package com.atguigu.springcloud;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;

@SpringBootApplication
@EnableEurekaClient
public class PaymentHystrixMain8001 {
    public static void main(String[] args) {
        SpringApplication.run(PaymentHystrixMain8001.class,args);
    }
}
=================================================================
package com.atguigu.springcloud;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.openfeign.EnableFeignClients;

@SpringBootApplication
@EnableFeignClients
public class OrderHystrixMain80 {
    public static void main(String[] args) {
        SpringApplication.run(OrderHystrixMain80.class,args);
    }
}

• 业务类
  PaymentHystrixService

package com.atguigu.springcloud.service;

import org.springframework.stereotype.Service;
import java.util.concurrent.TimeUnit;

@Service
public class PaymentService {

    //成功
    public String paymentInfo_OK(Integer id){
        return "线程池："+Thread.currentThread().getName()+"   paymentInfo_OK,id：  "+id+"\t"+"哈哈哈"  ;
    }

    //失败
    public String paymentInfo_TimeOut(Integer id){
        int timeNumber = 3;
        try { TimeUnit.SECONDS.sleep(timeNumber); }catch (Exception e) {e.printStackTrace();}
        return "线程池："+Thread.currentThread().getName()+"   paymentInfo_TimeOut,id：  "+id+"\t"+"呜呜呜"+" 耗时(秒)"+timeNumber;
    }
}
=================================================================
package com.atguigu.springcloud.service;

import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.stereotype.Component;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;

@Component
@FeignClient(value = "CLOUD-PROVIDER-HYSTRIX-PAYMENT")
public interface PaymentHystrixService {
    @GetMapping("/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id);

    @GetMapping("/payment/hystrix/timeout/{id}")
    public String paymentInfo_TimeOut(@PathVariable("id") Integer id);
}

OrderHystrixController

@RestController
@Slf4j
public class PaymentController {

    @Resource
    private PaymentService paymentService;

    @Value("${server.port}")
    private String serverPort;

    @GetMapping("/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id){
        String result = paymentService.paymentInfo_OK(id);
        log.info("*******result:"+result);
        return result;
    }
    @GetMapping("/payment/hystrix/timeout/{id}")
    public String paymentInfo_TimeOut(@PathVariable("id") Integer id){
        String result = paymentService.paymentInfo_TimeOut(id);
        log.info("*******result:"+result);
        return result;
    }
}
===============================================================
@RestController
@Slf4j
public class OrderHystrixController {

    @Resource
    private PaymentHystrixService paymentHystrixService;

    @Value("${server.port}")
    private String serverPort;

    @GetMapping("/consumer/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id){
        String result = paymentHystrixService.paymentInfo_OK(id);
        log.info("*******result:"+result);
        return result;
    }
    @GetMapping("/consumer/payment/hystrix/timeout/{id}")
    public String paymentInfo_TimeOut(@PathVariable("id") Integer id){
        String result = paymentHystrixService.paymentInfo_TimeOut(id);
        log.info("*******result:"+result);
        return result;
    }

}

• 正常测试
  http://localhost/consumer/payment/hystrix/ok/31
• 高并发测试
  使用Jemeter向8001发送2w个请求,消费端80微服务再去访问正常的OK微服务8001地址
  http://localhost/consumer/payment/hystrix/timeout/31
  高并发测试结果:

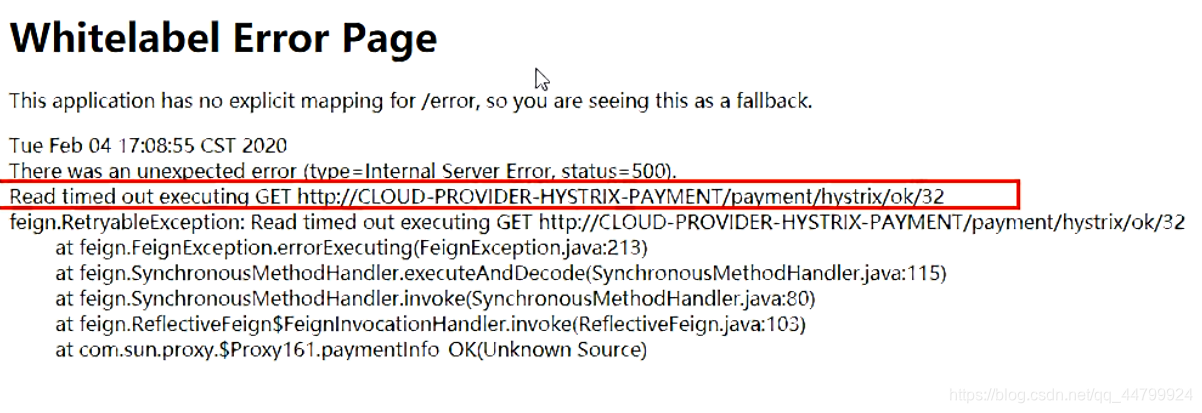

  要么转圈圈等待,要么消费端报超时错误,报错如下:

  上述程序的故障现象和导致原因:

8001同一层次的其他接口服务被困死，因为tomcat线程里面的工作线程已经被挤占完毕,80此时调用8001，客户端访问响应缓慢，出现转圈圈的情况

上述结论:
正因为有上述故障或不佳表现，才有我们的降级/容错/限流等技术诞生

如何解决？解决的要求是什么?

• 超时导致服务器变慢（转圈）---->超时不再等待
• 出错（宕机或程序运行出错）----->要有兜底的方法,不能直接暴露出错误

解决方法:

• 对方服务（8001）超时了，调用者（80）不能一直卡死等待，必须有服务降级
• 对方服务（8001）down机了，调用者（80）不能一直卡死等待，必须有服务降级
• 对方服务（8001）OK，调用者（80）自己出故障或有自我要求（自己的等待时间小于服务提供者），自己处理降级

四、服务降级

• 8001先从自身找问题:设置自身调用超时时间的峰值，峰值内可以正常运行，超过了需要有兜底的方法处理，作服务降级fallback
• 8001fallback
  业务类启用:@HystrixCommand报异常后如何处理?

@Service
public class PaymentService {

    //成功
    public String paymentInfo_OK(Integer id){
        return "线程池："+Thread.currentThread().getName()+"   paymentInfo_OK,id：  "+id+"\t"+"哈哈哈"  ;
    }

    //失败
    @HystrixCommand(fallbackMethod = "paymentInfo_TimeOutHandler",commandProperties = {
            @HystrixProperty(name = "execution.isolation.thread.timeoutInMilliseconds",value = "3000")  //3秒钟以内就是正常的业务逻辑
    })
    public String paymentInfo_TimeOut(Integer id){
       // int timeNumber = 5;
        int age = 10/0;
       // try { TimeUnit.SECONDS.sleep(timeNumber); }catch (Exception e) {e.printStackTrace();}
        //return "线程池："+Thread.currentThread().getName()+"   paymentInfo_TimeOut,id：  "+id+"\t"+"呜呜呜"+" 耗时(秒)"+timeNumber;
        return "线程池："+Thread.currentThread().getName()+"   paymentInfo_TimeOut,id：  "+id+"\t"+"呜呜呜"+" 耗时(秒)";
    }

    //兜底方法
    public String paymentInfo_TimeOutHandler(Integer id){
        return "线程池："+Thread.currentThread().getName()+"   系统繁忙, 请稍候再试  ,id：  "+id+"\t"+"哭了哇呜";
    }

}

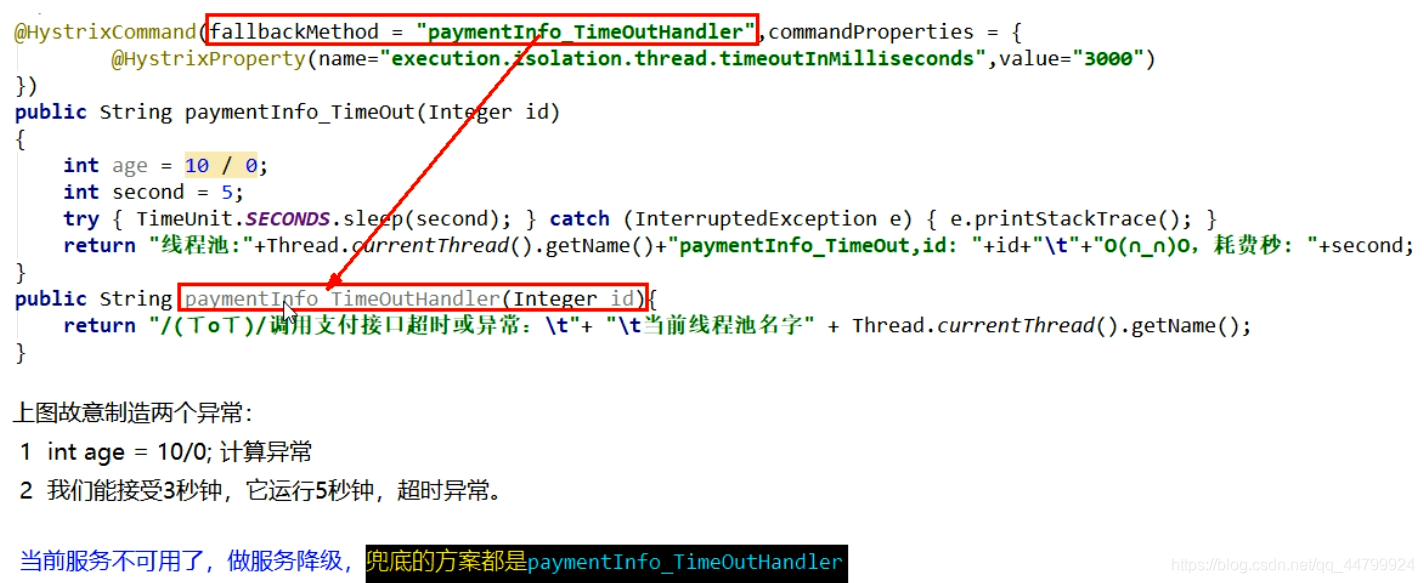

一旦调用服务方法失败并抛出了错误信息后，会自动调用@HystrixCommand标注好的fallbackMethod调用类中的指定方法
如图所示:

• 主启动类激活
  添加新注解@EnableCircuitBreaker

80fallback

80订单微服务，也可以更好的保护自己，自己也依样画葫芦进行客户端降级保护,我们自己配置过的热部署方式对java代码的改动明显，但对@HystrixCommand内属性的修改建议重启微服务

• 写yml,yml文件中加上这个

feign:
  hystrix:
    enabled: true #如果处理自身的容错就开启。开启方式与生产端不一样。

• 主启动

加上@EnableHystrix注解

• 业务类

@GetMapping("/consumer/payment/hystrix/timeout/{id}")
@HystrixCommand(fallbackMethod = "paymentTimeOutFallbackMethod",commandProperties = {
        @HystrixProperty(name = "execution.isolation.thread.timeoutInMilliseconds",value = "1500")  //3秒钟以内就是正常的业务逻辑
})
public String paymentInfo_TimeOut(@PathVariable("id") Integer id){
    String result = paymentHystrixService.paymentInfo_TimeOut(id);
    return result;
}

//兜底方法
public String paymentTimeOutFallbackMethod(@PathVariable("id") Integer id){
    return "我是消费者80，对付支付系统繁忙请10秒钟后再试或者自己运行出错请检查自己,(┬＿┬)";
}

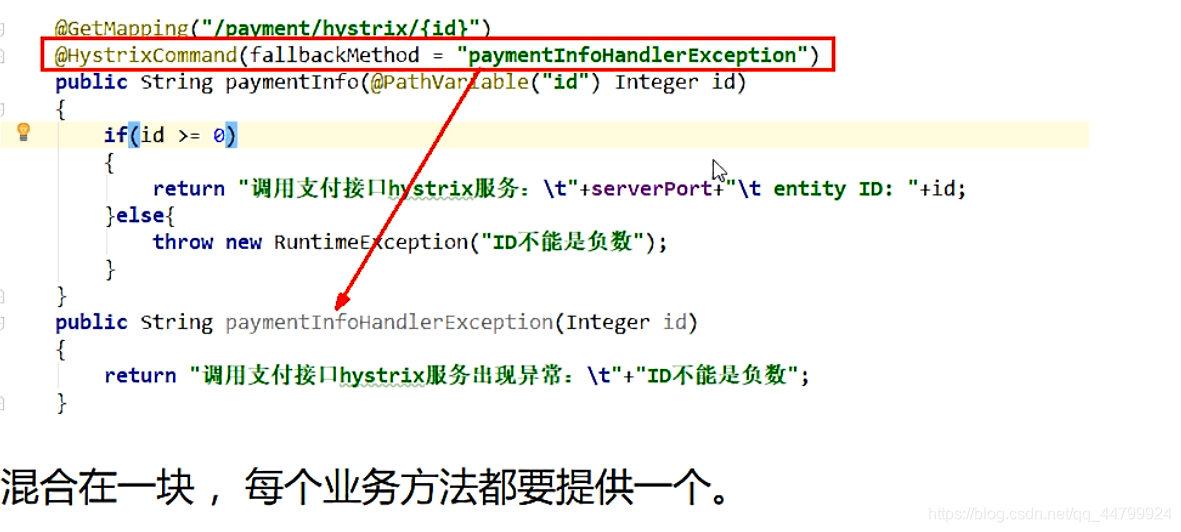

上述做法有个问题,但是每个业务方法对应一个兜底的方法，代码膨胀,能不能让统一和自定义的兜底方法分开?下面进行解决这些问题

问题一:每个方法配置一个兜底方法,代码膨胀
解决方案:
1.使用feign接口系列

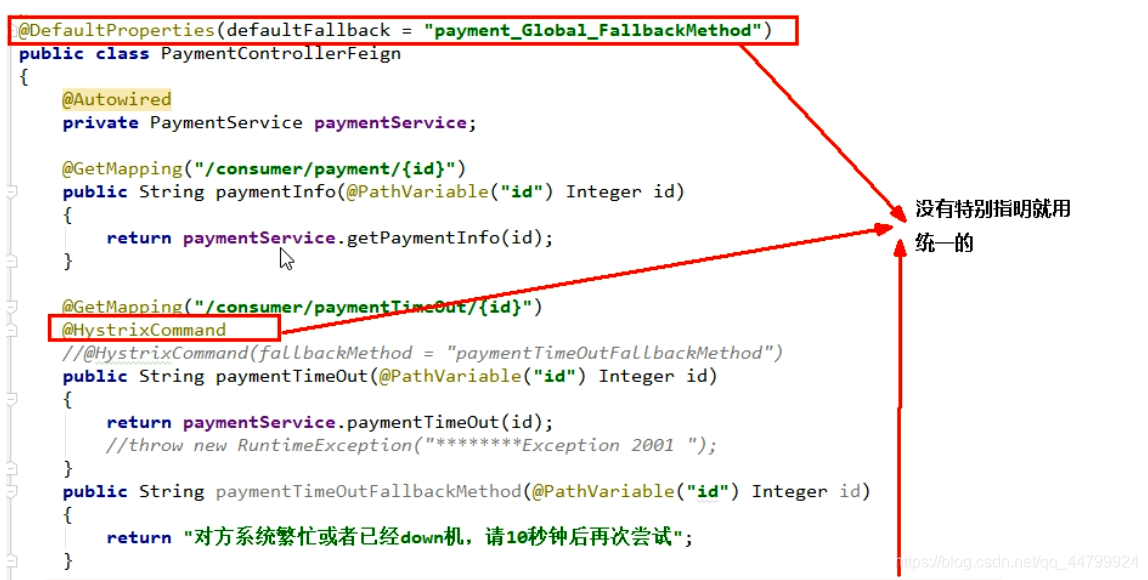

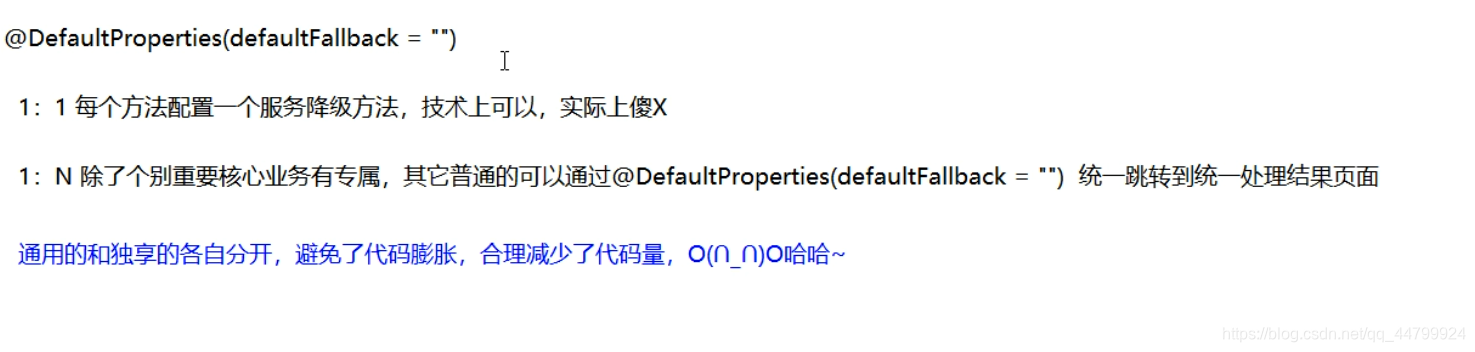

2.使用@DefaultProperties(defaultFallback = "")

说明:

controller配置:

@RestController
@Slf4j
@DefaultProperties(defaultFallback = "payment_Global_FallbackMethod")  //全局的
public class OrderHystrixController {

    @Resource
    private PaymentHystrixService paymentHystrixService;

    @GetMapping("/consumer/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id){
        String result = paymentHystrixService.paymentInfo_OK(id);
        return result;
    }

//    @GetMapping("/consumer/payment/hystrix/timeout/{id}")
//    public String paymentInfo_TimeOut(@PathVariable("id") Integer id){
//        String result = paymentHystrixService.paymentInfo_TimeOut(id);
//        return result;
//    }

    @GetMapping("/consumer/payment/hystrix/timeout/{id}")
//    @HystrixCommand(fallbackMethod = "paymentTimeOutFallbackMethod",commandProperties = {
//            @HystrixProperty(name = "execution.isolation.thread.timeoutInMilliseconds",value = "1500")  //1.5秒钟以内就是正常的业务逻辑
//    })
    @HystrixCommand
    public String paymentInfo_TimeOut(@PathVariable("id") Integer id){
        int age = 10/0;
        String result = paymentHystrixService.paymentInfo_TimeOut(id);
        return result;
    }

    //兜底方法
    public String paymentTimeOutFallbackMethod(@PathVariable("id") Integer id){
        return "我是消费者80，对付支付系统繁忙请10秒钟后再试或者自己运行出错请检查自己,(┬＿┬)";
    }

    //下面是全局fallback方法
    public String payment_Global_FallbackMethod(){
        return "Global异常处理信息，请稍后再试,(┬＿┬)";
    }
}

问题二:兜底方法和业务逻辑混一起,造成代码混乱
解决方法:统一为接口里面的方法进行异常处理

本次案例服务降级处理是在客户端80实现完成的，与服务端8001没有关系，只需要为Feign客户端定义的接口添加一个服务降级处理的实现类即可实现解耦,未来我们要面对的异常:运行,超时,宕机

再看我们的业务类:

修改cloud-consumer-feign-hystrix-order80
根据cloud-consumer-feign-hystrix-order80已经有的PaymentHystrixService接口，重新新建一个类（PaymentFallbackService）实现该接口，统一为接口里面的方法进行异常处理

• PaymentFallbackService类实现PaymentFeignClientService接口

@Component
public class PaymentFallbackService implements PaymentHystrixService {
    @Override
    public String paymentInfo_OK(Integer id) {
        return "-----PaymentFallbackService fall back-paymentInfo_OK , (┬＿┬)";
    }

    @Override
    public String paymentInfo_TimeOut(Integer id) {
        return "-----PaymentFallbackService fall back-paymentInfo_TimeOut , (┬＿┬)";
    }
}

• 修改yml

feign:
  hystrix:
    enabled: true #如果处理自身的容错就开启。开启方式与生产端不一样。

• PaymentFeignClientService接口

@Component
@FeignClient(value = "CLOUD-PROVIDER-HYSTRIX-PAYMENT",fallback = PaymentFallbackService.class)
public interface PaymentHystrixService {

    @GetMapping("/payment/hystrix/ok/{id}")
    public String paymentInfo_OK(@PathVariable("id") Integer id);

    @GetMapping("/payment/hystrix/timeout/{id}")
    public String paymentInfo_TimeOut(@PathVariable("id") Integer id);
}

• 进行测试
  1.单个eureka先启动7001
  2.PaymentHystrixMain8001启动
  3.正常访问测试:http://localhost/consumer/payment/hystrix/ok/31
  4.故意关闭微服务8001
• 测试结果
  此时服务端provider已经down了，但是我们做了服务降级处理，让客户端在服务端不可用时也会获得提示信息而不会挂起耗死服务器

五、服务熔断

服务熔断其实就是断路器,相当于家里的保险丝

1.服务熔断是什么?

可以参考以下国外大神的论文:
https://martinfowler.com/bliki/CircuitBreaker.html

2.实操

修改模块:cloud-provider-hystrix-payment8001

• PaymentService

//服务熔断
@HystrixCommand(fallbackMethod = "paymentCircuitBreaker_fallback",commandProperties = {
        @HystrixProperty(name = "circuitBreaker.enabled",value = "true"),  //是否开启断路器
        @HystrixProperty(name = "circuitBreaker.requestVolumeThreshold",value = "10"),   //请求次数
        @HystrixProperty(name = "circuitBreaker.sleepWindowInMilliseconds",value = "10000"),  //时间范围
        @HystrixProperty(name = "circuitBreaker.errorThresholdPercentage",value = "60"), //失败率达到多少后跳闸
})
public String paymentCircuitBreaker(@PathVariable("id") Integer id){
    if (id < 0){
        throw new RuntimeException("*****id 不能负数");
    }
    String serialNumber = IdUtil.simpleUUID();

    return Thread.currentThread().getName()+"\t"+"调用成功,流水号："+serialNumber;
}
public String paymentCircuitBreaker_fallback(@PathVariable("id") Integer id){
    return "id 不能负数，请稍候再试,(┬＿┬)/~~     id: " +id;
}

PS:为什么要配置这些参数 ?官网上有说明

• PaymentController

//===服务熔断
@GetMapping("/payment/circuit/{id}")
public String paymentCircuitBreaker(@PathVariable("id") Integer id){
    String result = paymentService.paymentCircuitBreaker(id);
    log.info("*******result:"+result);
    return result;
}

• 测试
  自测cloud-provider-hystrix-payment8001
  正常访问:http://localhost:8001/payment/circuit/31
  错误访问:http://localhost:8001/payment/circuit/-31
  重点测试:
  多次错误,然后慢慢正确，发现刚开始不满足条件，就算是正确的访问地址也不能进行访问，需要慢慢的恢复链路

3.原理(小总结)

• 大神结论

• 熔断类型
  1.熔断打开:请求不再进行调用当前服务，内部设置时钟一般为MTTR(平均故障处理时间)，当打开时长达到所设时钟则进入熔断状态
  2.熔断关闭:熔断关闭不会对服务进行熔断
  3.熔断半开:部分请求根据规则调用当前服务，如果请求成功且符合规则则认为当前服务恢复正常，关闭熔断

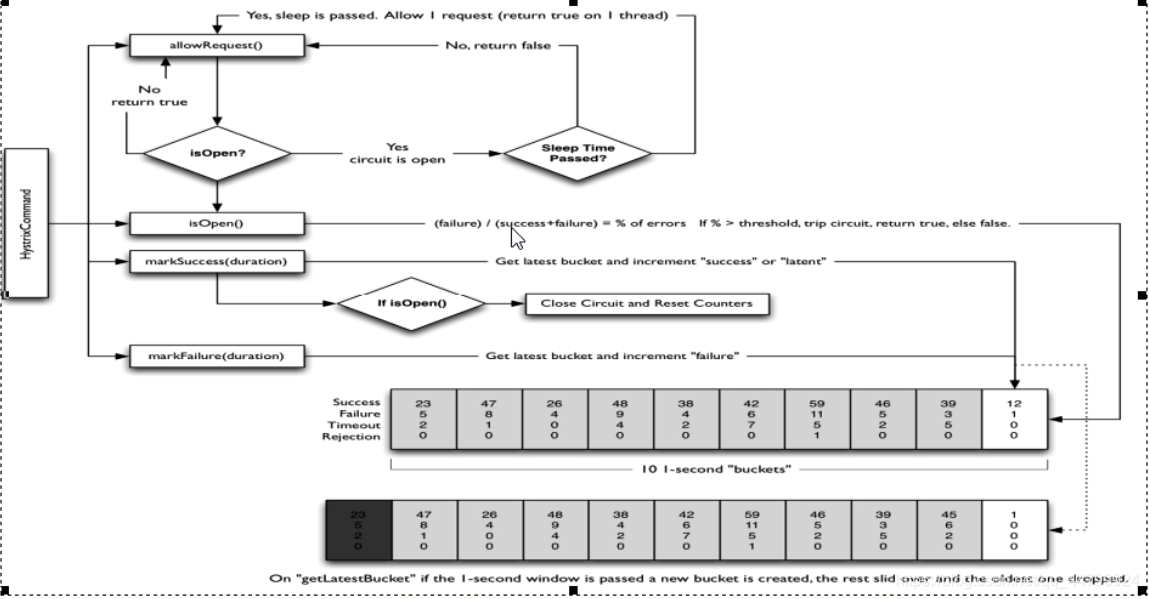

4.官网断路器流程图

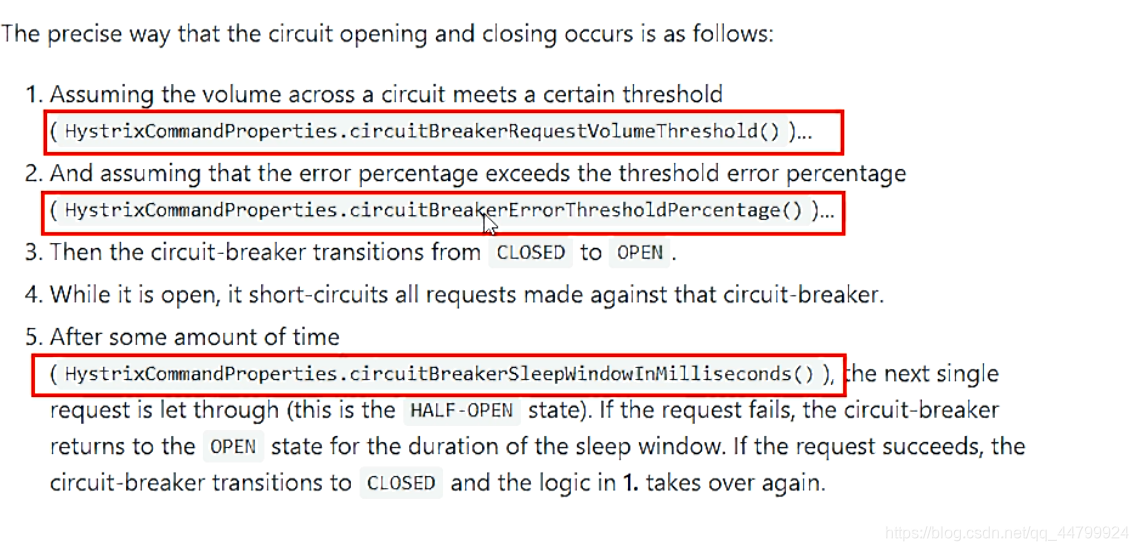

(1)官网步骤

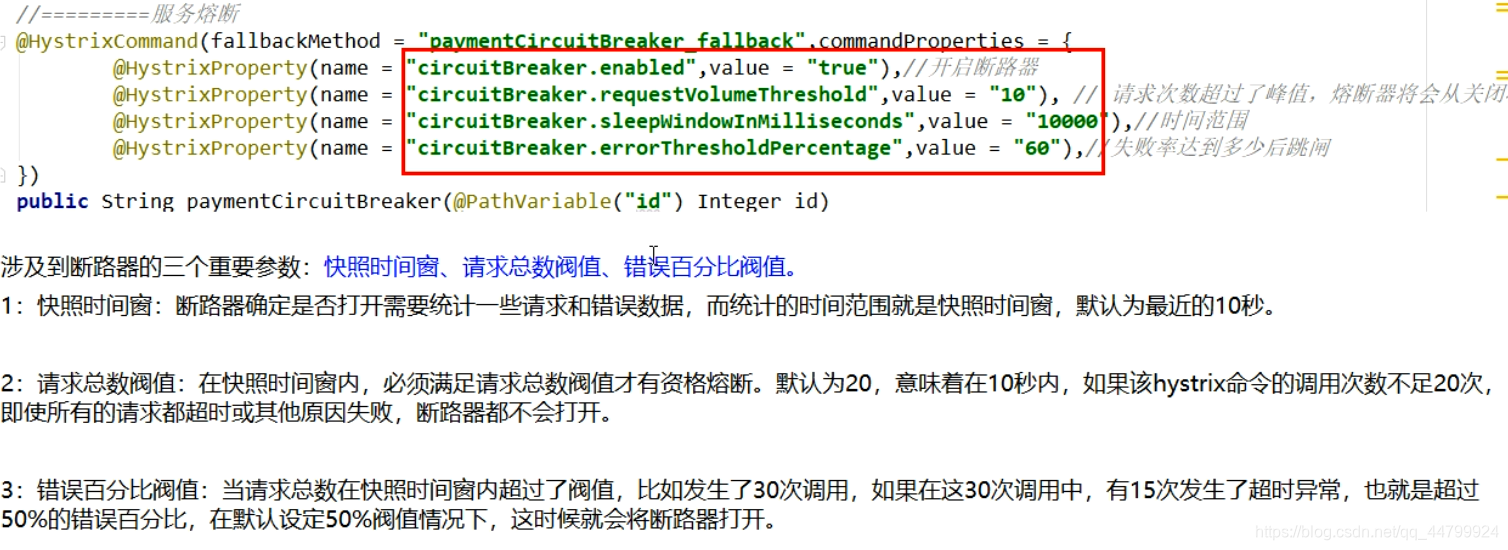

(2)断路器在什么情况下开始起作用?

(3)断路器开启或者关闭的条件

• 当满足一定阀值的时候（默认10秒内超过20个请求次数）
• 当失败率达到一定的时候（默认10秒内超过50%请求失败）
• 到达以上阀值，断路器将会开启
• 当开启的时候，所有请求都不会进行转发
• 一段时间之后（默认是5秒），这个时候断路器是半开状态，会让其中一个请求进行转发。如果成功，断路器会关闭，若失败，继续开启。重复4和5

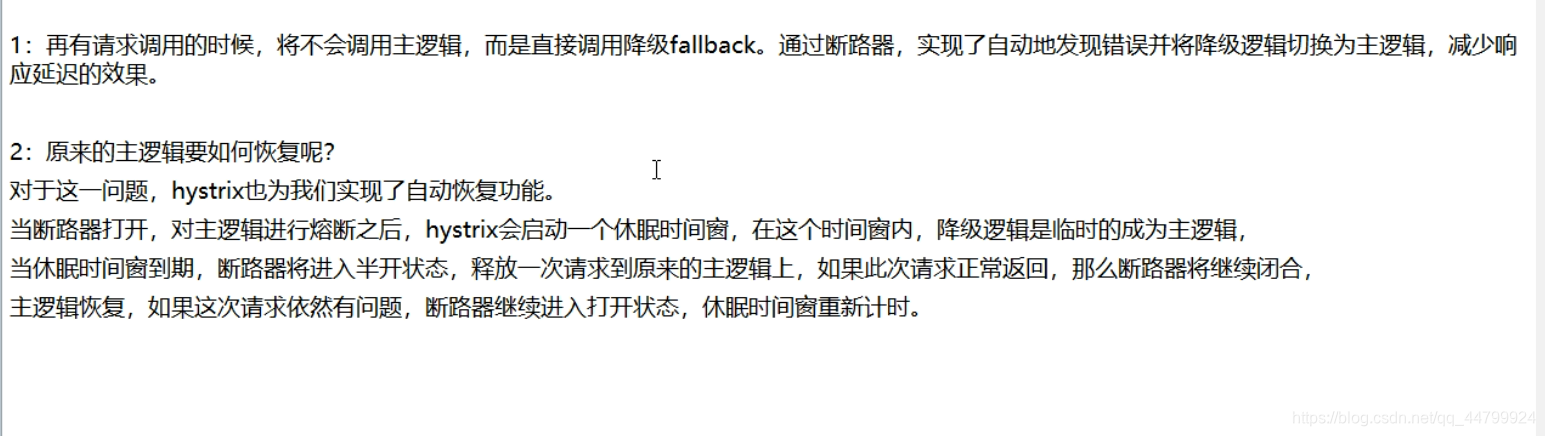

  (4)断路器打开之后

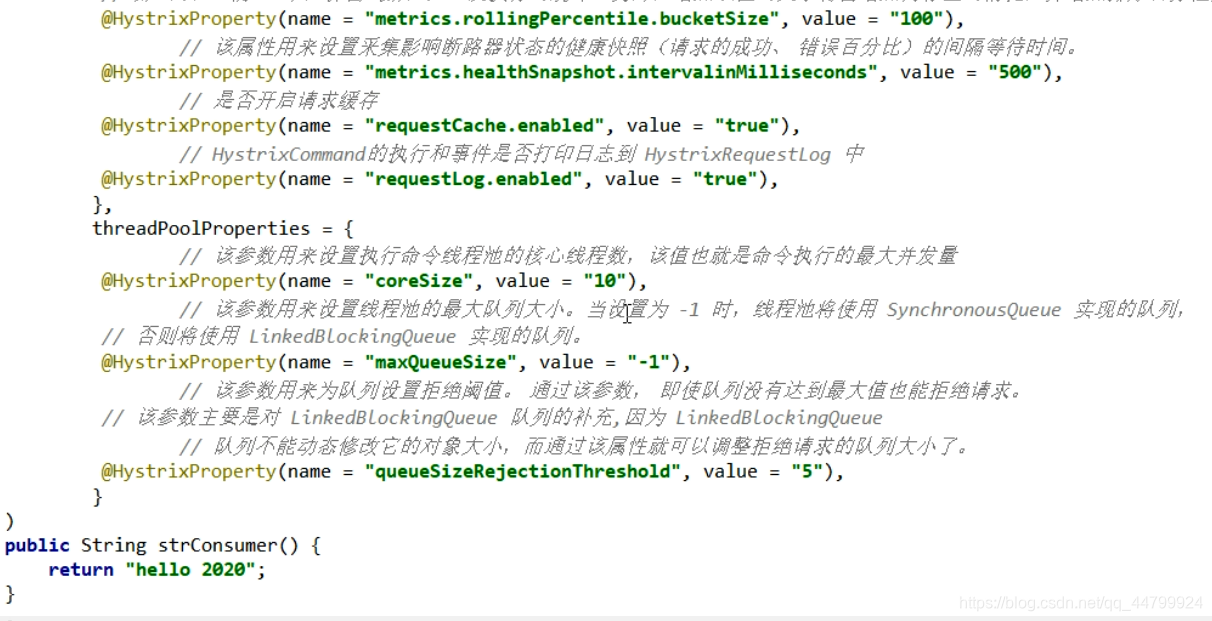

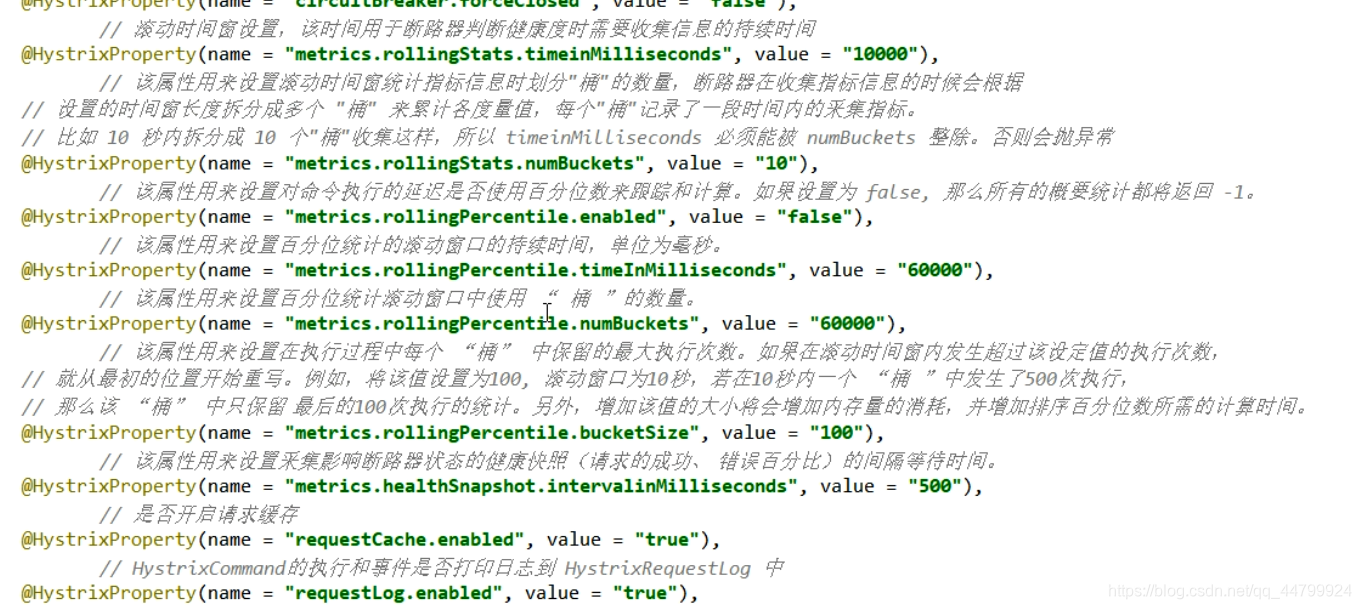

  (5)所有的配置





六、服务限流

PS:服务限流后面alibaba的Sentinel里进行说明

七、hystrix工作流程

参考:https://github.com/Netflix/Hystrix/wiki/How-it-Works

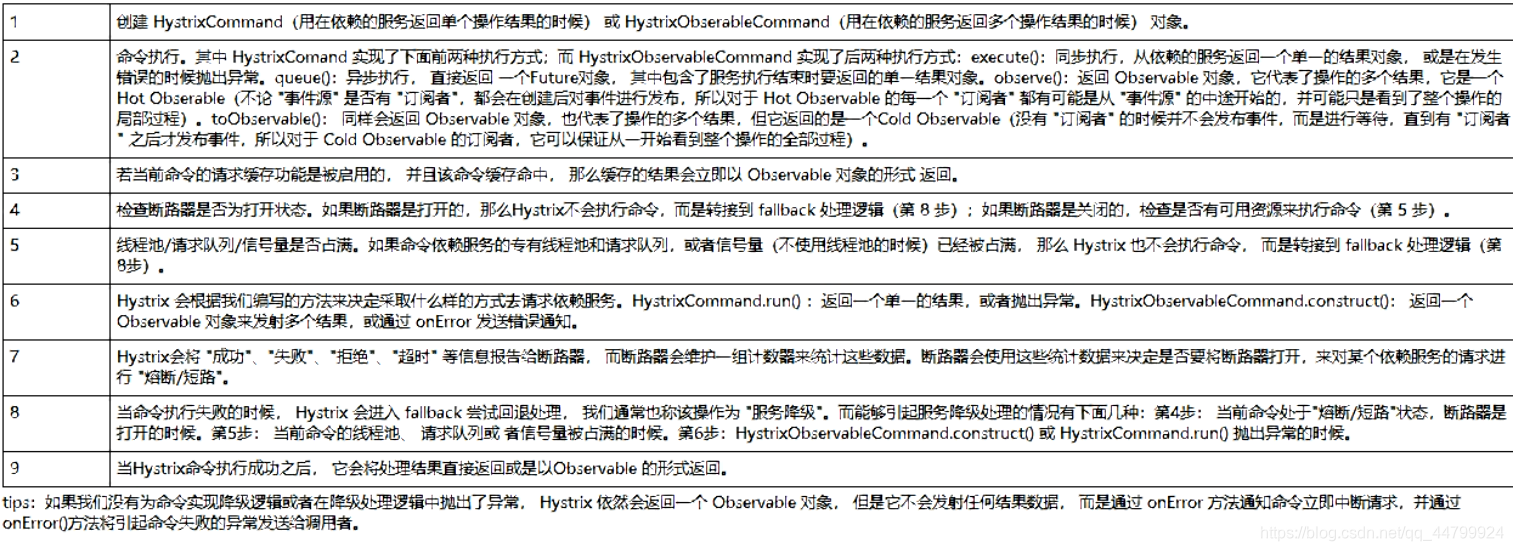

步骤说明:

八、服务监控hystrixDashboard

1.概述

2.仪表盘

• 新建cloud-consumer-hystrix-dashboard9001
• 改pom

<dependencies>
        <!--新增hystrix dashboard-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

• 写yml

server:
  port: 9001

• 主启动

@SpringBootApplication
@EnableHystrixDashboard  //启用HystrixDashboard
public class HystrixDashboardMain9001 {
    public static void main(String[] args) {
        SpringApplication.run(HystrixDashboardMain9001.class,args);
    }

• 所有Provider微服务提供类（8001/8002/8003）都需要监控依赖配置


<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>


• 启动cloud-consumer-hystrix-dashboard9001该微服务后续将监控微服务8001
  访问:http://localhost:9001/hystrix即可查看仪表盘
  3.断路器演示
• 修改cloud-provider-hystrix-payment8001
  注意：新版本Hystrix需要在主启动类MainAppHystrix8001中指定监控路径,

@Bean
public ServletRegistrationBean getServlet(){
    HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
    ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
    registrationBean.setLoadOnStartup(1);
    registrationBean.addUrlMappings("/hystrix.stream");
    registrationBean.setName("HystrixMetricsStreamServlet");
    return registrationBean;
}

• 监控测试
  启动1个eureka或者3个eureka集群均可

3.观察监控窗口

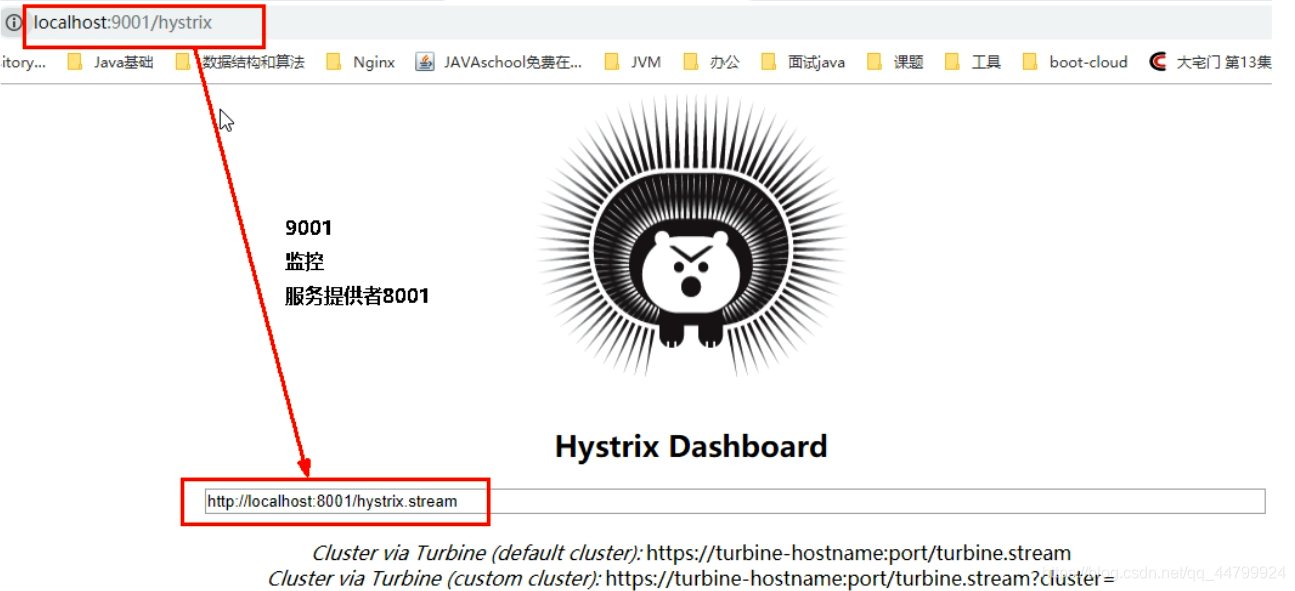

• 9001监控8001

  填写监控地址:http://localhost:8001/hystrix.stream
• 测试地址
  http://localhost:8001/payment/circuit/31
  http://localhost:8001/payment/circuit/-31
• 测试结果
  上述测试均通过,先访问正确地址，再访问错误地址，再正确地址，会发现图示断路器都是慢慢放开的
  监控结果，成功:

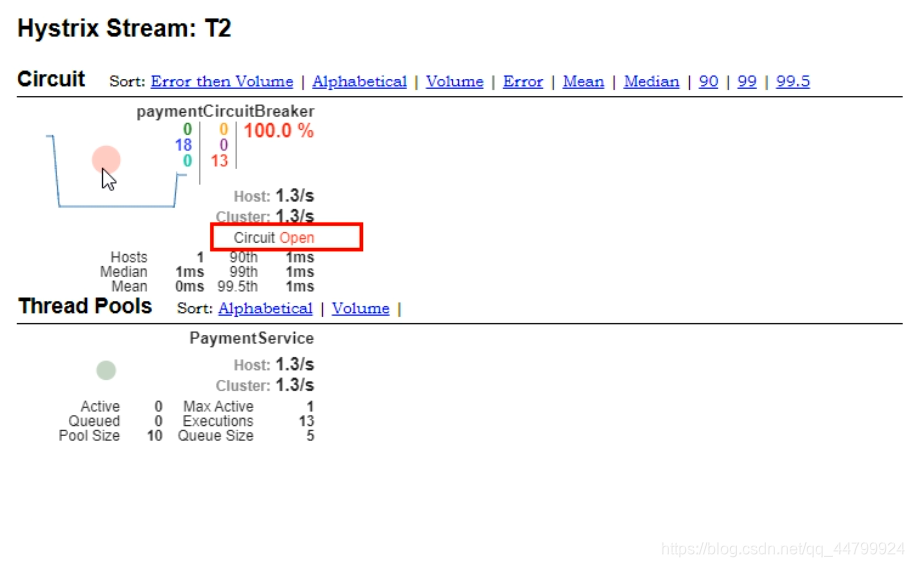

  监控结果，失败:


4.如何看监控图?

• 七色

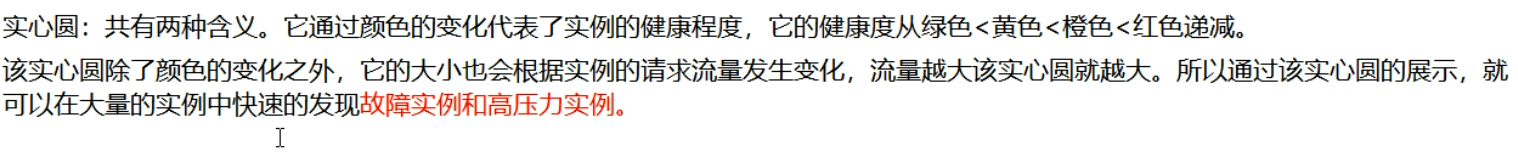

• 1圈

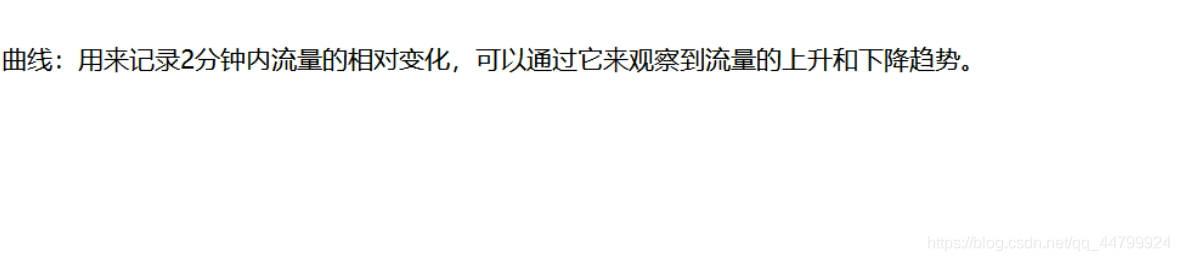

• 1线

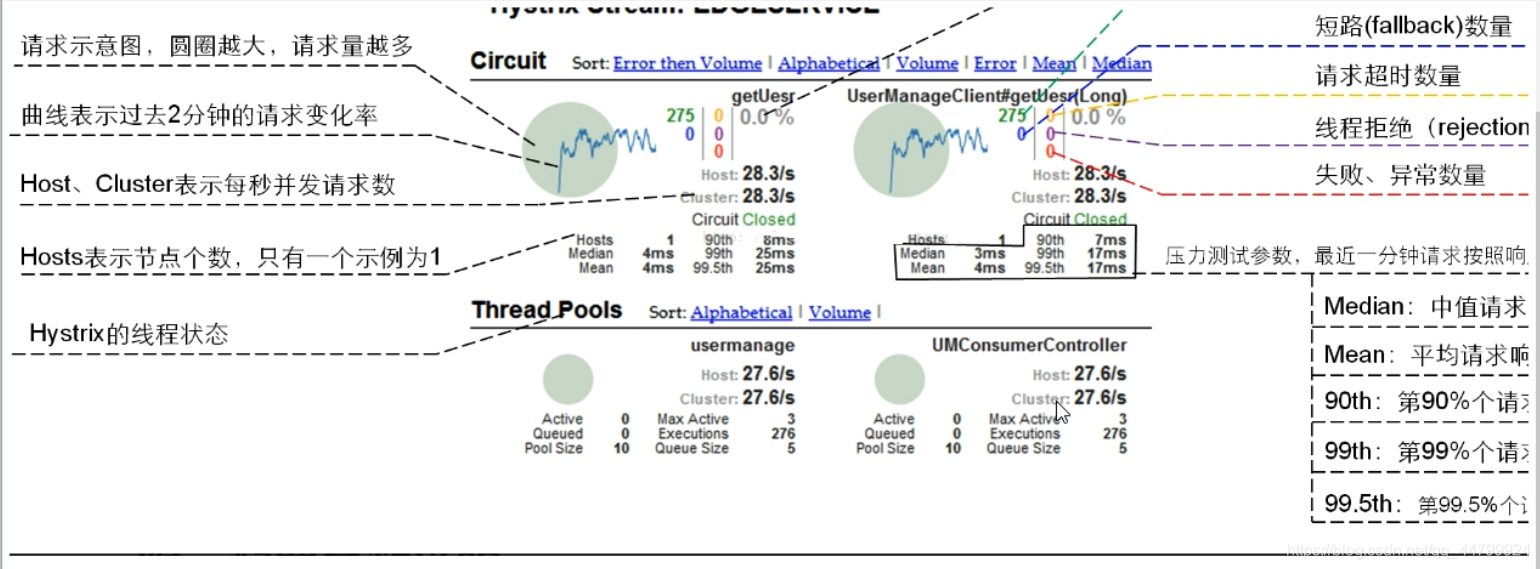

• 整图说明

• 整图说明2

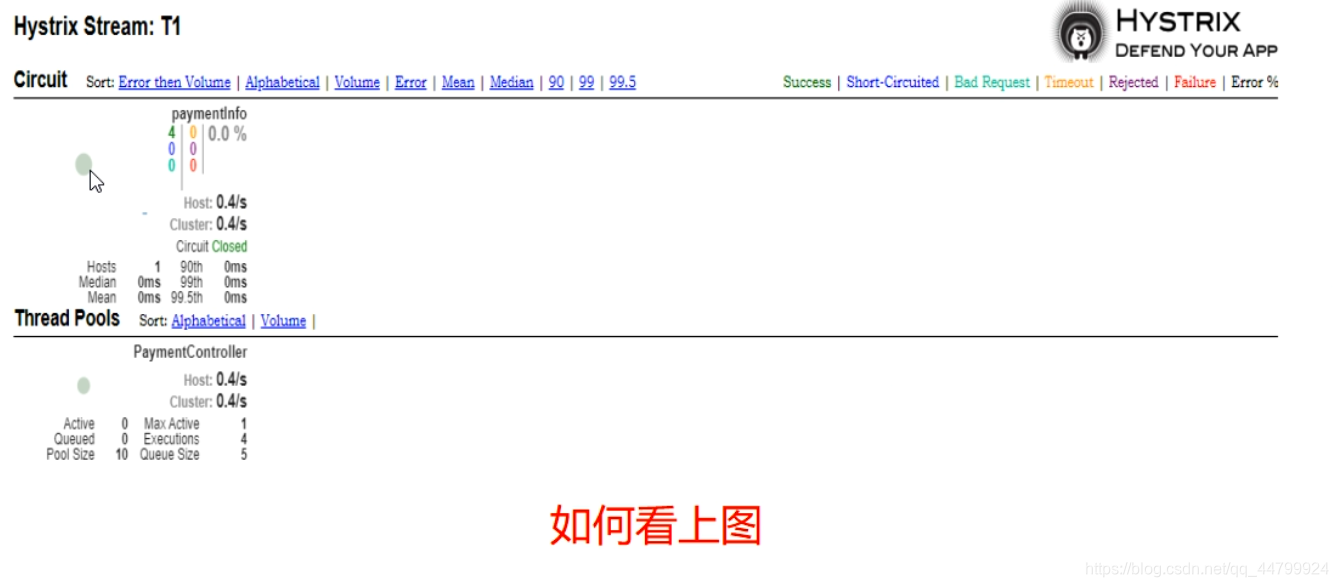

记住,先易后难,搞懂一个才能看懂复杂的,如下图:
