实验设备：3台pc，1台交换机，2个路由器

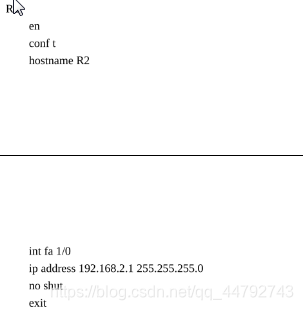

在这里插入图片描述

pc0,：设置IP：192.168.2.100：默认网关：192.168.2.1；
pc1,：设置IP：192.168.3.100：默认网关：192.168.3.1；
pc2,：设置IP：192.168.5.100：默认网关：192.168.5.1；
交换机switch0：划分2个vlan,vlan2,vlan3,分别给Fa0/3, Fa0/14;
将Fa0/24端口打成trunk口；
例如：
在这里插入图片描述
路由A：设置两个子接口
f0/1.1：192.168.2.1
f0/1.11：192.168.3.1
设置f0/0：192.168.4.1
例如：

同理:,设置路由B的f0/0,f0/1;
f0/0:192.168.4.2;（跟路由A相连设统一那个网段）
f0/1:192.168.5.1;
例如：

设置路由A的静态路由：
routerA：ip route 192.168.5.0 255.255.255.0 192.168.4.2
设置路由B的
